Automatický přepínač sítí - napájení VCX 4P 400V 63A - NLQ7 400V 4P 63A

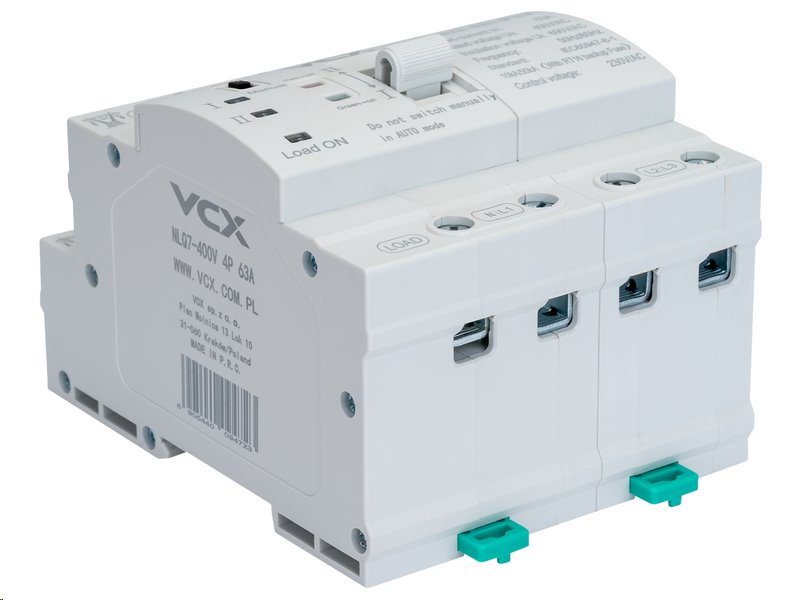

Automatický přepínač napájení VCX NLQ7 400V 4P 63A — Bezpečné přepnutí do 30 ms


Jistota nepřerušeného napájení pro kritické aplikace

Každý výpadek proudu může v komerčních provozech, serverovnách nebo u topných systémů znamenat obrovské ztráty a technické komplikace. Spoléhat se na ruční přepínání na záložní generátor je zdlouhavé a v mnoha situacích nereálné. Přepínač sítě a agregátu řeší tento problém za vás. Jakmile dojde k výpadku hlavní sítě, ztrátě fáze nebo poklesu napětí, systém okamžitě vyhodnotí situaci a zcela bez zásahu obsluhy zareaguje.

Model VCX NLQ7 400V 4P 63A zajišťuje automatické přepnutí mezi dvěma nezávislými zdroji, jako je hlavní síť a UPS, případně distribuční síť a ostrovní elektrocentrála. S reakční dobou pod 30 ms proběhne změna napájení tak rychle, že drtivá většina běžných spotřebičů ani nezaznamená výpadkový stav. Díky třídě PC a 4pólové konstrukci dokáže bezpečně přepínat nejen všechny tři fázové vodiče, ale i nulový vodič pod zátěží až 63 A. Jakmile se stabilizuje primární zdroj napájení, přepínač se automaticky a kontrolovaně vrátí do původního stavu.

Klíčové parametry a jejich přínos v praxi


• Rychlost přepnutí ≤ 30 ms: Přepnutí proběhne bleskově, což minimalizuje riziko výpadku u připojených citlivých zařízení a datových uzlů.

• Jmenovitý proud 63 A: Poskytuje robustní výkon pro napájení větších domovních instalací, dílen i technologických rozvaděčů.

• Třída zařízení PC: Zaručuje technologickou připravenost pro bezpečné zapínání i vypínání distribučních obvodů přímo pod zátěží.

• Čtyřpólová konstrukce (4P): Přepíná všechny 3 fáze i neutrální vodič, díky čemuž zcela odděluje napěťové soustavy a zabraňuje vzniku nebezpečných zpětných proudů.

• Detekce anomálií napětí: Okamžitě odpojí hlavní přívod a přepne na zálohu, pokud pracovní napětí klesne pod 175 V nebo stoupne nad 275 V.

• Automatický návrat na síť I.: Po stabilizaci hlavní sítě odpočítá 30 sekund a přepojí provoz zpět na levnější / primární zdroj.

• Režimy AUTO / MANUAL: Přepínač můžete kdykoliv snadno vyřadit z automatiky a ovládat jej manuálně pákou pro účely bezpečné údržby.

• DIN montáž a krytí IP30: Unifikovaný design garantuje snadné a rychlé zacvaknutí do standardních modulových rozvaděčů na 35mm lištu.

Technologie, kterou při výpadku nepostřehnete

Pocit absolutního bezpečí u elektrické infrastruktury spočívá v tom, že o problémech se sítí vůbec nevíte. Běžná domácnost s fotovoltaikou v ostrovním režimu (OFF-GRID) nebo laboratoř závislá na klimatizaci nevyžaduje stres z manuálního přepojování jističů.

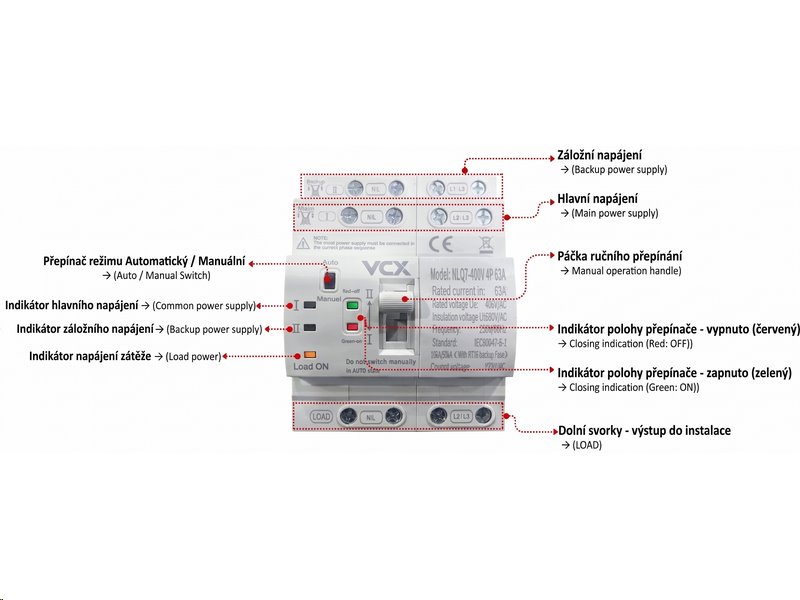

Pokud používáte moderní hybridní měniče s výstupem BACKUP/EPS, model VCX NLQ7 hladce převezme kontrolu a s milisekundovou přesností odkloní napájení na zálohu. Navíc vizuální indikátory na předním panelu vám vždy jednoznačně ukazují aktuálně sepnutý zdroj i to, zda je systém v chodu.

Extrémní elektrická i mechanická odolnost

Každé průmyslové řešení vyžaduje tabulkově ověřenou výdrž, na kterou se instalatér může spolehnout. Tento ATS (Automatic Transfer Switch) garantuje minimálně 6000 cyklů mechanické a 1500 cyklů elektrické životnosti pod proudovou zátěží.

Konstrukčně zvládne bezproblémově pracovat v teplotním rozmezí od -5 °C do +40 °C a disponuje izolačním napětím dimenzovaným na 690 V AC. Rovněž dokáže bez újmy snést jmenovité rázové napětí až 8 kV, takže poskytuje širokou rezervu i během bleskových bouří, kolísání DS sítě nebo rozběhu těžkých indukčních strojů.

Automatika i manuál pod kontrolou

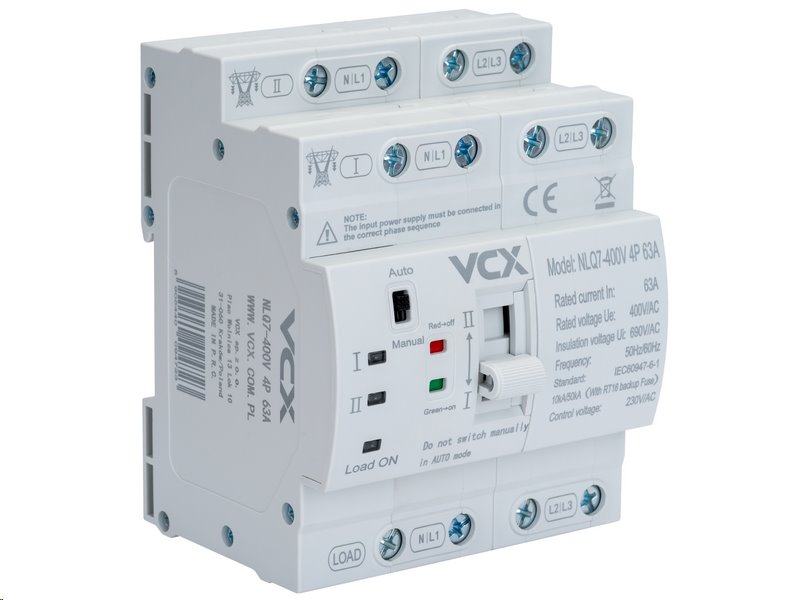

V každodenním provozu funguje tento přepínač striktně jako bezobslužný automatický blok. Jak ale vyřešit pravidelnou plánovanou revizi bez rizika zkratu? Stačí na předním panelu malým posuvníkem přepnout řízení do režimu MANUAL.

Tím se automatická cívka vyřadí z činnosti a vy můžete bezpečně oddělovat zdroje sami pomocí masivní ovládací páčky. Po ukončení revize jej jednoduše vrátíte na AUTO a záloha je zpět v pohotovosti. Přepínač také disponuje konektory pro indikátor napájení zátěže, což zjednodušuje zapojení do inteligentní domácnosti s notifikacemi.


Certifikovaná bezpečnost a udržitelnost


Produkt spadá pod nejpřísnější evropské normy a je schválen pro nasazení na celém trhu EU. Plně vyhovuje direktivě pro zařízení nízkého napětí LVD 2014/35/UE a technické normě PN-EN IEC 60947-6-1:2023 pro bezpečné rozváděčové přístroje. Zároveň je produkt v souladu s ekologickou směrnicí RoHS (2015/863/EU) omezující používání nebezpečných látek.

Upozornění k přepínacímu času

Výrobcem udávaný parametr < 30 ms se vztahuje na samotný mechanický přesun kontaktů. Celková doba přerušení napájení od detekce výpadku sítě po sepnutí záložního zdroje se obvykle pohybuje okolo 1 vteřiny. Přepínač nenahrazuje UPS – při výpadku hlavní sítě dojde k restartu citlivé elektroniky (PC, routery). Pro nepřerušený chod těchto zařízení doporučujeme jejich lokální zálohování pomocí standardní UPS.

Proč dochází k výpadku a co znamená "< 30 ms"?

U motorových přepínačů sítí typu NLQ7 a podobných je nutné striktně rozlišovat dva parametry:

Čas mechanického přepnutí (doba letu kontaktů): Parametr < 30 ms (u některých výrobců < 50 ms) označuje pouze čistý čas fyzického pohybu kontaktů od okamžiku odpojení prvního zdroje do okamžiku připojení druhého zdroje v momentě, kdy je mechanismus již v plném pohybu.

Celková doba přerušení napájení (Total Transfer Time): Toto je čas, který zahrnuje celou sekvenci:

1. Detekce ztráty napětí na hlavní síti (elektronika záměrně čeká zlomek sekundy, aby nereagovala na mikrovýpadky napětí).

2. Předání signálu ovládacímu motoru/elektromagnetu.

3. Fyzické rozpojení hlavní sítě, průchod nulovou (mrtvou) polohou a sepnutí záložní sítě.


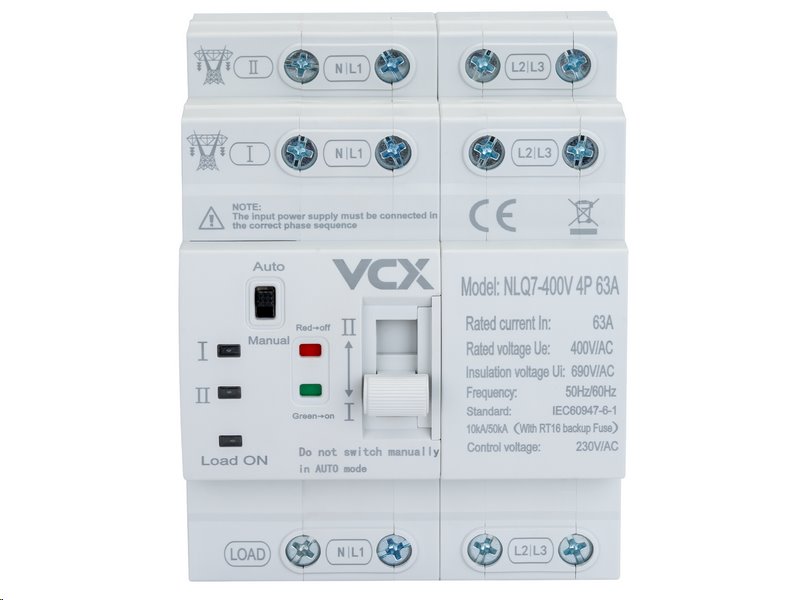

Technické specifikace


• Jmenovitý provozní proud (In): 63 A — Bezpečná kapacita pro rodinné domy a provozy.

• Jmenovité provozní napětí (Ue): 400 V AC — Určeno pro klasické a kompletní třífázové sítě.

• Jmenovité izolační napětí (Ui): 690 V AC — Robustní konstrukční ochrana proti průrazu izolace.

• Jmenovitá frekvence: 50/60 Hz — Zaručena plná kompatibilita s domácí sítí i cizími agregáty.

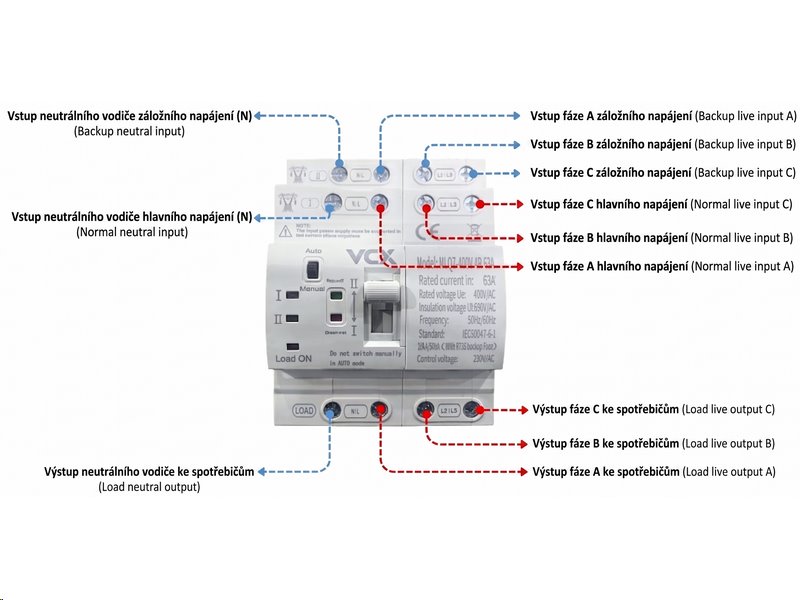

• Počet pólů: 4P — Dokonale spíná a odděluje fáze L1, L2, L3 a především neutrální vodič N.

• Třída zařízení: PC — Umožňuje bezpečné zapínání i vypínání přívodu během zátěže.

• Kategorie použití: AC-31B — Specifikace určená pro spínání nepřevážně odporových zátěží.

• Jmenovité rázové napětí (Uimp): 8 kV — Ochrání instalaci i během silných napěťových špiček a bouří.

• Jmenovitý zkratový proud: 10 kA (až 50 kA s pojistkou RT16) — Garance ochrany vnitřních prvků ATS při zkratu.

• Doba přepnutí: ≤ 30 ms — Bleskový úkon chránící citlivé systémy od kolapsu napájení.

• Provozní režim: Automatický / Manuální — Maximální svoboda při denním provozu i plánované údržbě.

• Mechanická životnost: ≥ 6000 cyklů — Vysoce kvalitní zpracování plastů a přepínacích pák.

• Elektrická životnost: ≥ 1500 cyklů — Testovaná stabilita stykových ploch i pod plným napětím.

• Stupeň krytí: IP30 — Dostatečná ochrana proti vniknutí cizích těles při osazení do běžného rozvaděče.

• Připojovací svorky: Průřez 1–25 mm² — Dostačující prostor i pro pevné vodiče z větších instalací.

• Instalace: 35mm DIN lišta — Zacvaknutí na normalizovanou modulární sběrnici rozvodné skříně.

• Provozní teplota: -5 °C až +40 °C — Použitelné i ve studenějších chodbách a garážích.


FAQ — Časté otázky zákazníků


1. Mohu tento 4pólový přepínač použít i pro běžnou jednofázovou instalaci na 230 V? Tento konkrétní model je z výroby navržen a dimenzován jako 4pólový (4P) pro třífázové sítě pracující s 400 V. Pro menší jednofázové sestavy a chatu doporučujeme vybírat čistě z variant s označením 2P určených přímo pro 230 V.

2. Jak rychle dojde k automatickému přepnutí sítě po opravě výpadku od distributora? Jakmile ochranný systém detekuje, že napětí z primárního zdroje (I) naběhlo zpět v provozních mezích (187–253 V) a je konečně stabilní, vyčká pro jistotu ochrannou 30sekundovou prodlevu. Poté teprve přepojí spotřebiče zpět na DS síť.

3. Nastartuje mi tento přepínač sám automaticky můj záložní generátor? Ne. Samotný síťový ATS přepínač slouží výhradně k oddělení a přepnutí silové elektrické cesty. Pro plně automatický rozběh záložní centrály musí i samotný generátor podporovat „auto-start“ a využívat k tomu vyvedené komunikační linky.

4. Udrží přepnutí za 30 ms v chodu klasické stolní PC nebo routery? Ve většině případů ano. Rychlost odezvy ≤ 30 ms je dostatečně malý úsek. Spínané zdroje v dnešní IT technice disponují vnitřními kondenzátory, které v tomto nepatrném zlomku sekundy plynule udrží výpočetní hardware v nepřerušeném běhu.

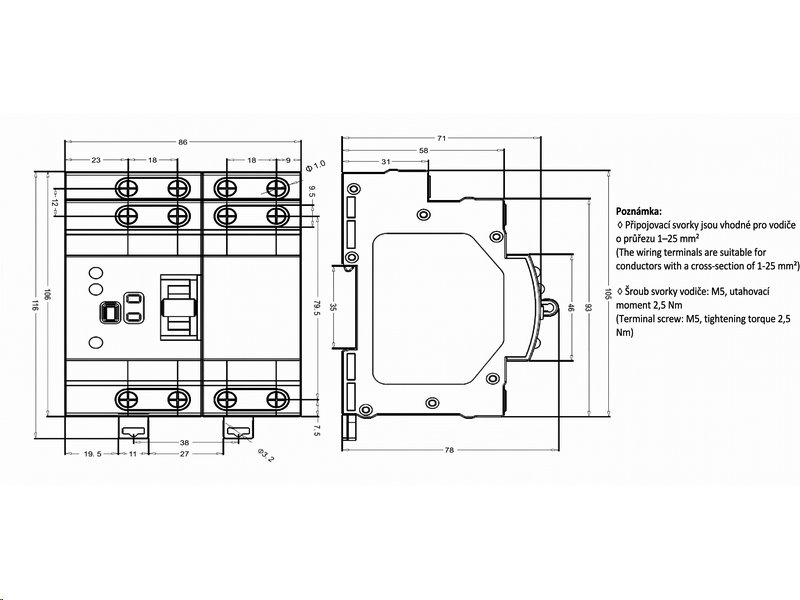

5. Jaký nejtlustší kabel dokážu do svorkovnice zapojit? Mechanické svorky zařízení jsou výrobcem projektovány pro masivní vodiče s průřezem od 1 do 25 mm². Na dokonalé dotažení šroubů M5 potřebujete utahovací moment 2,5 Nm.

6. K čemu jsou ty tenké signalizační vývody na přední masce přístroje? Tyto drobné kontaktní body slouží k vyvedení vizuální stavové signalizace (A, B, Load) buď přímo na dveře rozvaděče, nebo dále přes převodník do vašeho smart home či PLC řídicího systému.

7. Může se spínač ovládat pákou ručně i ve chvíli, kdy je spínač v poloze AUTO? Striktně doporučujeme to nedělat, mechanika to zakazuje. Pokud plánujete ovládat přívod elektrické energie pákou ručně, je vždy vyžadováno na čelním panelu posunout miniaturní volič z AUTO do polohy MANUAL. V opačném případě hrozí mechanické poškození serva uvnitř.

8. Lze tento model použít k čistému solárnímu OFF-GRID systému? Ano, produkt je široce využíván v ostrovních solárních řešeních. Spolehlivě zabrání střetu fází z BACKUP výstupu asymetrického střídače oproti fázím z distribuční soustavy a řeší čistý přechod záchranné energie.
