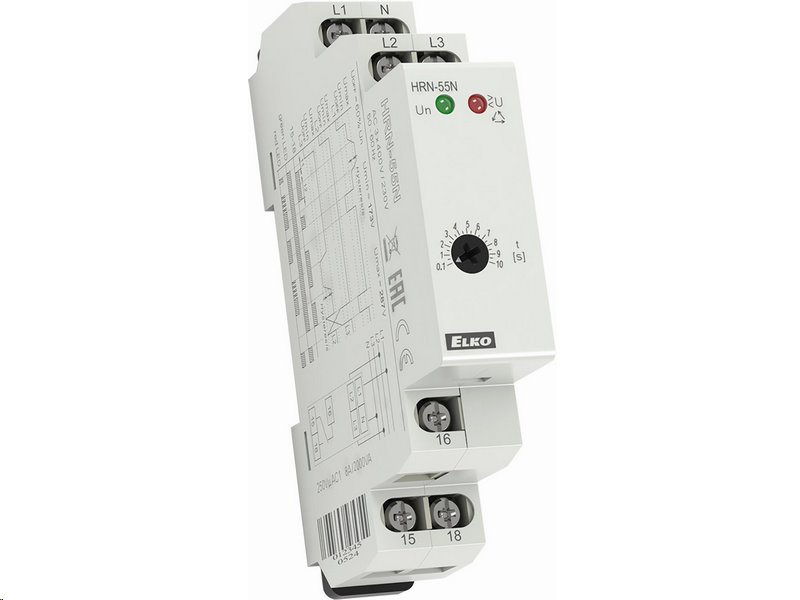

Hlídací napěťové relé ELKO HRN-55N v 3Fs pevnými úrovněmi (3x172-287V+NULA)

Hlídací napěťové relé ELKO HRN-55N – Absolutní jistota pro vaši 3fázovou síť i nulový vodič


Inteligentní strážce vaší elektroinstalace

Představte si situaci, kdy vlivem přepětí nebo výpadku fáze dojde k nevratnému poškození drahých průmyslových motorů či citlivé elektroniky. Tyto skryté hrozby v elektrické síti mohou znamenat nejen statisícové škody, ale i kritické prostoje ve výrobě. Právě pro tyto momenty potřebujete spolehlivého partnera, který problém detekuje dříve, než stihne napáchat reálné škody.

Řešením je špičkové hlídací napěťové relé HRN-55N. Tento kompaktní přístroj je speciálně navržen pro precizní hlídání 3fázových sítí , přičemž jeho hlavní předností je integrovaná kontrola přerušení nulového vodiče díky napájení L1, L2, L3-N. Získáte tak nepřetržitý dohled nad kvalitou napájení, automatickou ochranu vašich investic a především klidný spánek s vědomím, že vaše technologie jsou v naprostém bezpečí.


Klíčové vlastnosti, které vás přesvědčí


• Komplexní 3fázová ochrana: Relé neustále kontroluje sled fází, jejich výpadky a překročení hlídaného napětí.

• Hlídání nulového vodiče: Model HRN-55N bezpečně detekuje i kritické přerušení "nuly".

• Pevně dané úrovně napětí: Z výroby přesně nastavené meze pro Umax (125 % Un) a Umin (75 % Un).

• Eliminace falešných poplachů: Díky nastavitelné časové prodlevě t2 (0.1–10 s) relé ignoruje krátkodobé, neškodné výkyvy v síti.

• Okamžitá reakce na kritický stav: Poklesne-li napětí pod 60 % Un, dojde k okamžitému rozepnutí bez uplatnění zpoždění.

• Jasná a přehledná indikace: Zelená LED potvrzuje napájení , červená LED okamžitě hlásí konkrétní typ poruchy (blikání či trvalý svit).

• Vysoká odolnost: Špičkové přetížení <1ms snese až AC 3x 288 V.

• Univerzální výstup: Spolehlivý 1x přepínací kontakt (AgNi) se jmenovitým proudem 8 A.

• Kompaktní design: Úsporné provedení s upevněním na standardní DIN lištu EN 60715 o šířce pouhých 17,6 mm.

• Energetická nenáročnost: Maximální ztrátový výkon činí pouze 1 W.



Příběh a zážitek: Klidný spánek díky chytré prevenci

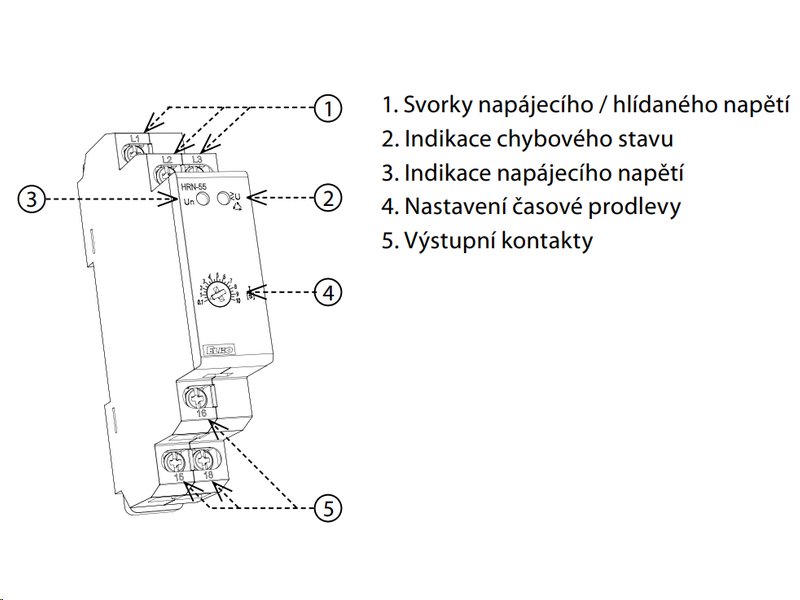

Práce s moderní elektroinstalací vyžaduje komponenty, kterým můžete stoprocentně věřit. Model HRN-55N je navržen tak, aby jeho integrace do rozvaděče byla maximálně intuitivní. Díky jasné signalizaci na čelním panelu má obsluha okamžitý vizuální přehled o stavu sítě. Zelená LED dioda svítící trvale dodává jistotu, že je vše v naprostém pořádku, zatímco inteligentní diagnostika pomocí červené LED ihned prozradí, zda došlo k výpadku fáze, přepětí nebo nesprávnému sledu. Je to jako mít v rozvaděči neustále přítomného revizního technika.

Výkon a efektivita: Průmyslová přesnost pro každý rozvaděč

Z technického hlediska nedělá tento přístroj žádné kompromisy. S mechanickou životností ohromujících 60 milionů operací a elektrickou životností 150 000 sepnutí je připraven na desítky let náročného provozu. Elektrická pevnost 4 kV mezi napájením a výstupem garantuje vynikající izolační vlastnosti. Relé pracuje spolehlivě v širokém teplotním spektru od -20 do +55 °C, což z něj činí ideální volbu pro instalace v průmyslových halách, venkovních rozvaděčích i komerčních budovách.

Inovace v praxi: Dokonalý přehled v každé vteřině

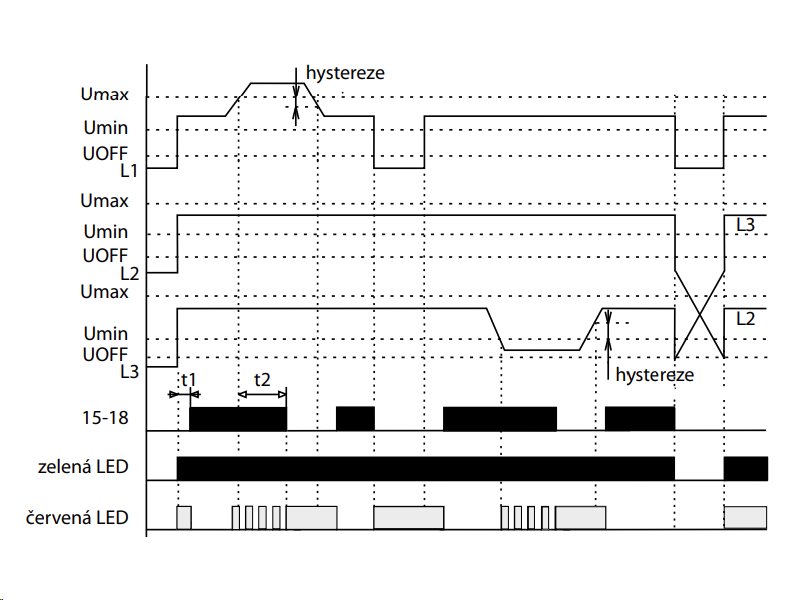

V praxi nejvíce oceníte chytře navrženou logiku zpoždění. Průmyslové sítě často trpí mikrovýpadky způsobenými starty těžkých motorů. Díky potenciometru na předním panelu si technik snadno nastaví prodlevu od 0.1 do 10 sekund. Stroj se tak zbytečně nezastaví při banálním zakolísání. Pokud ale nastane skutečný problém a napětí se propadne pod kritických 60 % (spodní úroveň UOFF) , chytrý obvod toto zpoždění okamžitě obejde a bleskově odpojí zátěž, čímž zabrání fatální havárii.

Pro koho je produkt určený

Toto hlídací relé je nepostradatelným prvkem pro profesionální elektrikáře, montážní firmy a údržbáře průmyslových podniků. Skvěle se uplatní při ochraně drahých 3fázových asynchronních motorů, kompresorů, čerpadel a klimatizačních jednotek. Odborníci jej nasazují všude tam, kde by výpadek jedné fáze nebo ztráta nulového vodiče vedla ke zničení připojeného zařízení. Své pevné místo má ale i v moderních rezidenčních projektech a chytrých domácnostech s třífázovými spotřebiči (např. tepelná čerpadla), kde majitelé vyžadují maximální bezpečnost provozu.

Udržitelnost a ekologie

Oceňováno profesionály pro svou dlouhodobou spolehlivost, toto relé přímo přispívá k udržitelnosti minimalizací elektronického odpadu. Díky extrémní mechanické odolnosti nebudete muset přístroj měnit dlouhé roky. Navíc jeho zanedbatelný příkon (max. 2 VA / 1 W) a ztrátový výkon do 1 W znamenají, že i při režimu 24/7 je spotřeba energie naprosto minimální. Soulad s přísnými evropskými normami řady EN 60255 je pak jasným sociálním důkazem nejvyšší kvality a bezpečnosti.


Technické specifikace


• Hlídací svorky: L1, L2, L3 – Body, na kterých relé měří kvalitu napětí.

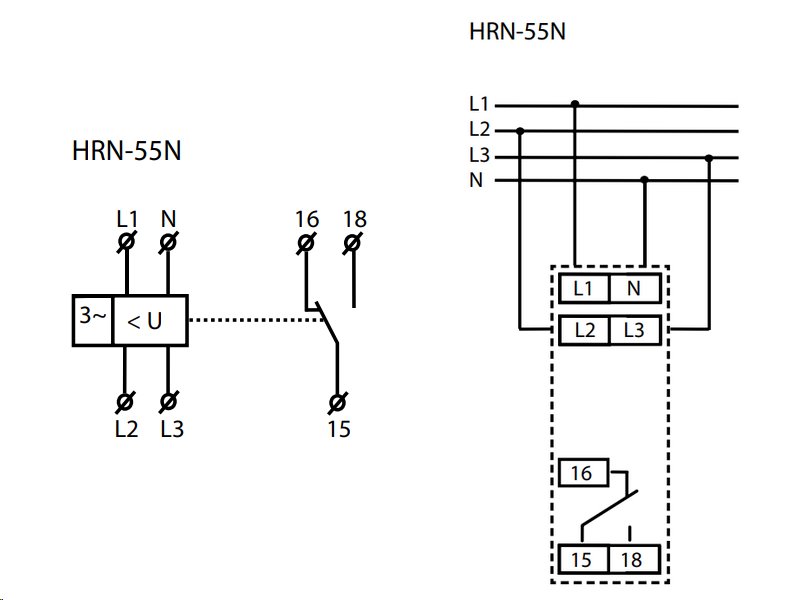

• Napájecí svorky: L1, L2, L3, N – Přístroj ke svému chodu využívá všechny fáze i nulu.

• Napájecí a hlídané napětí Un: 3x 400 V / 230 V (50-60 Hz) – Kompatibilita se standardní evropskou sítí.

• Příkon: max. 2 VA / 1 W – Extrémně nízká spotřeba v trvalém provozu.

• Úroveň Umax: 125 % Un – Horní hranice pro bezpečné odpojení přepětí.

• Úroveň Umin: 75 % Un – Spodní hranice ochrany proti nebezpečnému podpětí.

• Spodní úroveň (UOFF): 60 % Un – Hranice pro bleskové havarijní odpojení.

• Hystereze: 2 % – Zabraňuje kmitání relé na hranici chybového stavu.

• Časová prodleva t1: max. 500 ms – Fixní reakční doba přístroje.

• Časová prodleva t2: nastavitelná 0.1–10 s – Volitelný filtr proti krátkodobým výkyvům sítě.

• Výstup: 1x přepínací kontakt (AgNi) – Vysoce kvalitní spínací prvek pro ovládání stykačů.

• Spínaný výkon: 2000 VA / AC1, 240 W / DC – Zvládne sepnout silné řídicí obvody.

• Jmenovitý proud: 8 A / AC1 – Dostatečná kapacita pro většinu signalizačních a řídicích úloh.

• Elektrická pevnost: 4 kV (napájení - výstup) – Garance bezpečného oddělení obvodů.

• Pracovní teplota: -20..+55 °C – Spolehlivost v mrazu i v horku rozvaděče.

• Průřez připojovacích vodičů: max. 2x 2.5 mm² nebo 1x 4 mm² – Snadná instalace masivních vodičů.

• Rozměr: 90 x 17.6 x 64 mm – Prostorově úsporný 1-modulový formát.

• Hmotnost: 61 g – Lehká konstrukce nezatěžující nosné prvky.



FAQ - časté otázky zákazníků


1. Jaký je hlavní rozdíl mezi modely HRN-55 a HRN-55N? Zatímco základní model se napájí ze všech fází, verze HRN-55N využívá k napájení svorky L1, L2, L3-N. To v praxi znamená, že tento model dokáže efektivně hlídat i nebezpečné přerušení nulového vodiče.

2. Jak poznám, že došlo k nesprávnému sledu fází? Přístroj je vybaven chytrou diagnostikou. Pokud zapojíte fáze ve špatném pořadí, červená LED dioda se trvale rozsvítí a výstupní relé se ihned vypne.

3. Co signalizuje blikající červená LED? Blikající červená LED indikuje, že došlo buď k výpadku jedné z fází, nebo k překročení povolených mezí hlídaného napětí (přepětí či podpětí).

4. K čemu slouží potenciometr na čelním panelu? Pomocí něj nastavujete časovou prodlevu t2 v rozsahu 0,1 až 10 sekund. Tím efektivně zabráníte tomu, aby relé zbytečně vypínalo zařízení při zcela běžných a neškodných mikrovýpadcích v síti.

5. Jak relé zareaguje na opravdu masivní propad napětí? Pokud napájecí napětí spadne pod úroveň 60 % (takzvaná spodní úroveň UOFF), relé okamžitě rozepne bez ohledu na to, jaké zpoždění jste nastavili na potenciometru.

6. Mohu relé nainstalovat do jakékoliv polohy? Ano, pracovní poloha přístroje je zcela libovolná. Upevňuje se jednoduše nacvaknutím na standardní DIN lištu (EN 60715).

7. Je zařízení chráněno proti prachu? Z čelního panelu (po instalaci do rozvaděče) disponuje krytím IP40, samotné svorky pak mají základní krytí IP10.
