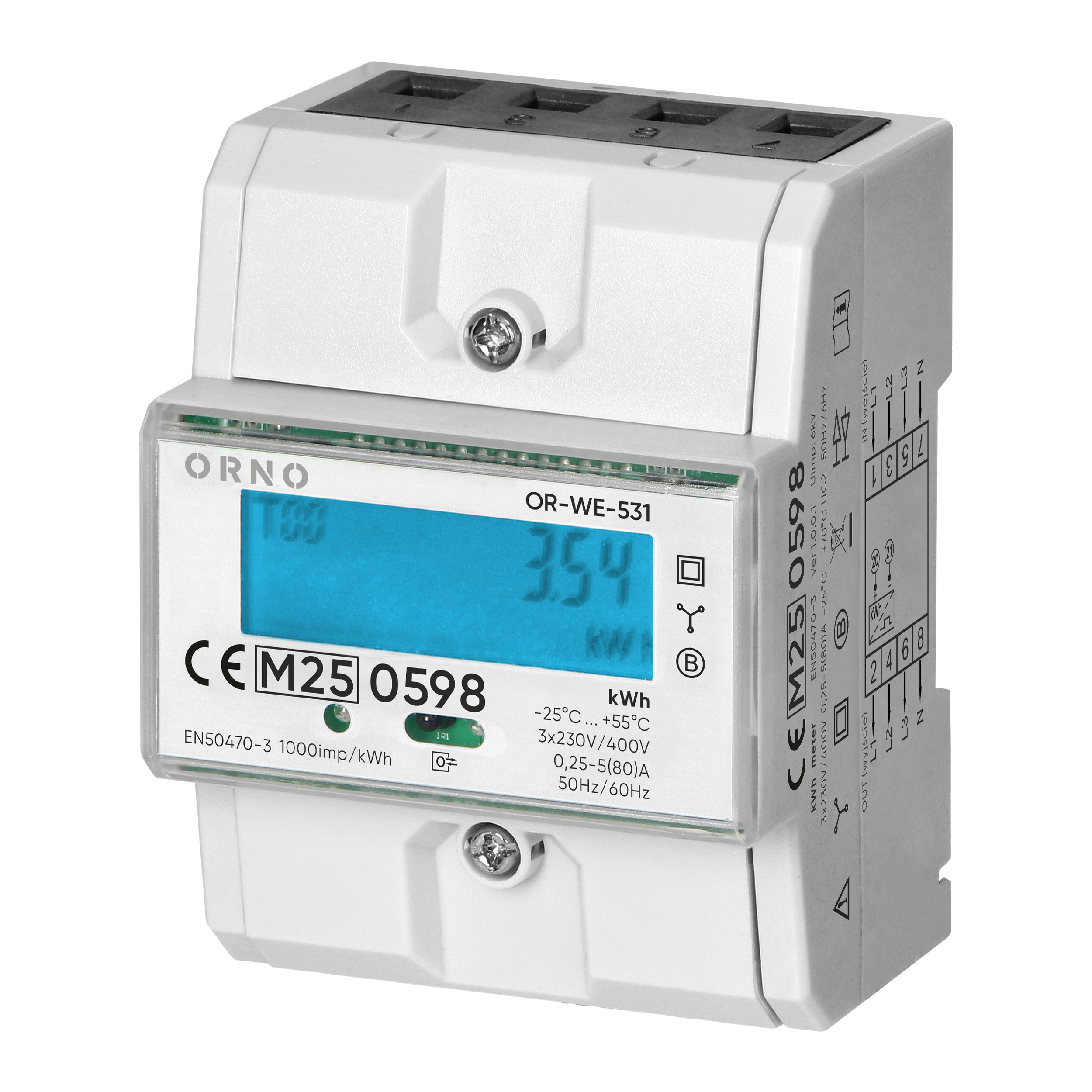

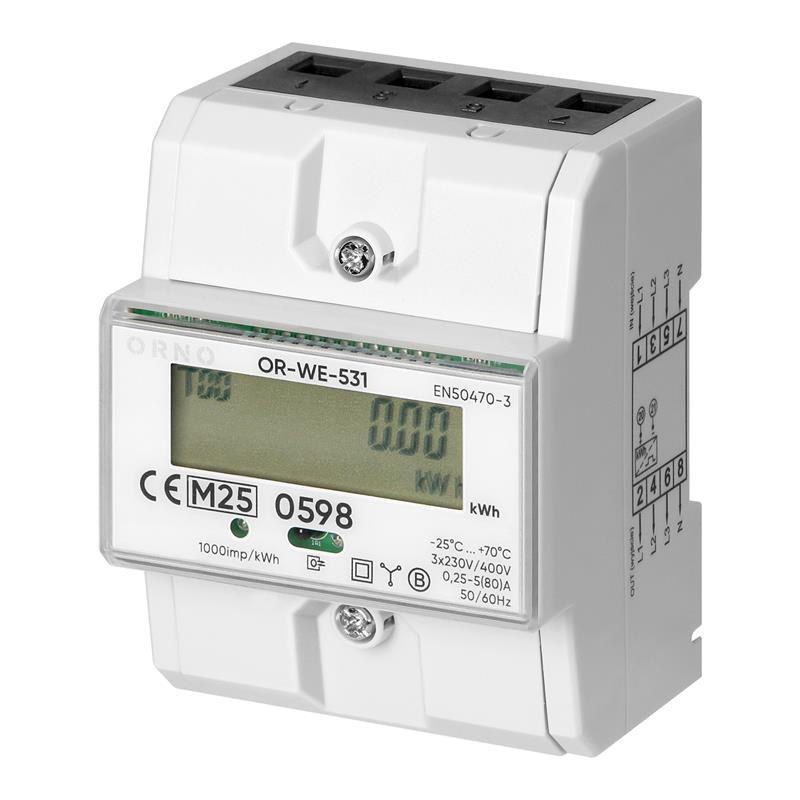

Elektroměr 3F na DIN lištu třífázový ORNO OR-WE-531 digitální, MID, obousměrný

Orno OR-WE-531 3fázový obousměrný elektroměr s certifikátem MID, 80A

Třífázový elektroměr s maximálním proudem 80 A je moderní měřicí přístroj určený pro přesné sledování spotřeby elektrické energie v třífázových instalacích. Díky certifikátu MID lze přístroj používat v komerčních, průmyslových i domácích aplikacích, kde jsou vyžadovány přesné a spolehlivé údaje.

Elektroměr pracuje v systémech s jmenovitým napětím 3x230V nebo 400V AC a frekvencí 50Hz, což umožňuje přímé měření energie bez nutnosti použití proudových transformátorů. Elektroměr zaznamenává aktivní, spotřebovanou a vyrobenou energii. To umožňuje komplexní monitorování toku energie v obou směrech. Minimální měřicí proud 0,25 A zajišťuje vysokou citlivost elektroměru i při nízkém zatížení a spouštěcí proud 0,02 A umožňuje zaznamenávat i malé odběry proudu.

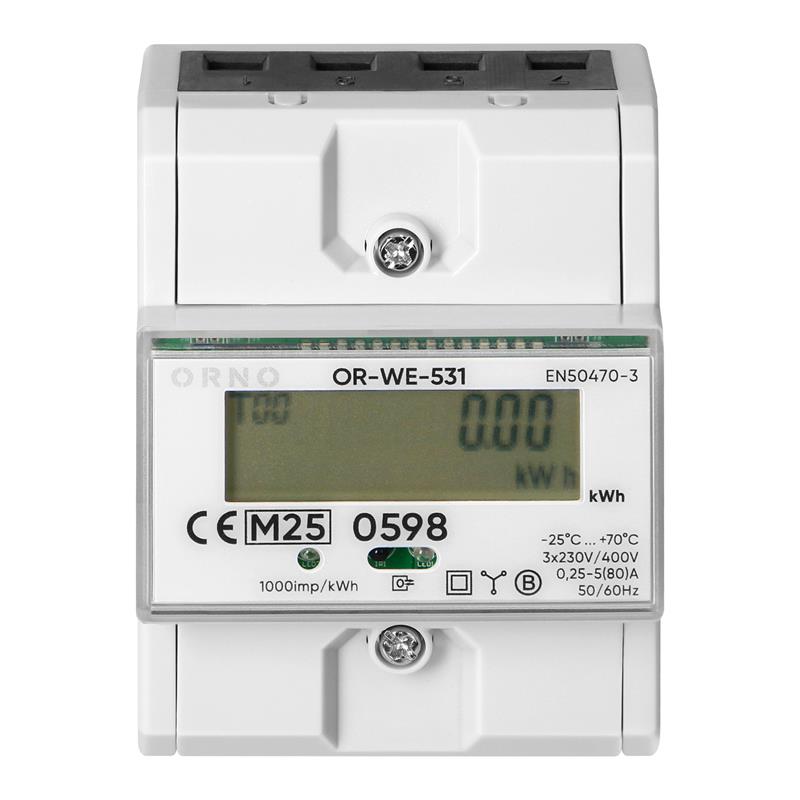

Digitální LCD displej (6+2 číslice) s podsvícením umožňuje pohodlné čtení i při slabém osvětlení. Elektroměr má také funkci resetování podružného měřiče aktivní energie, která je zvláště užitečná v situacích vyžadujících periodické resetování odečtů.

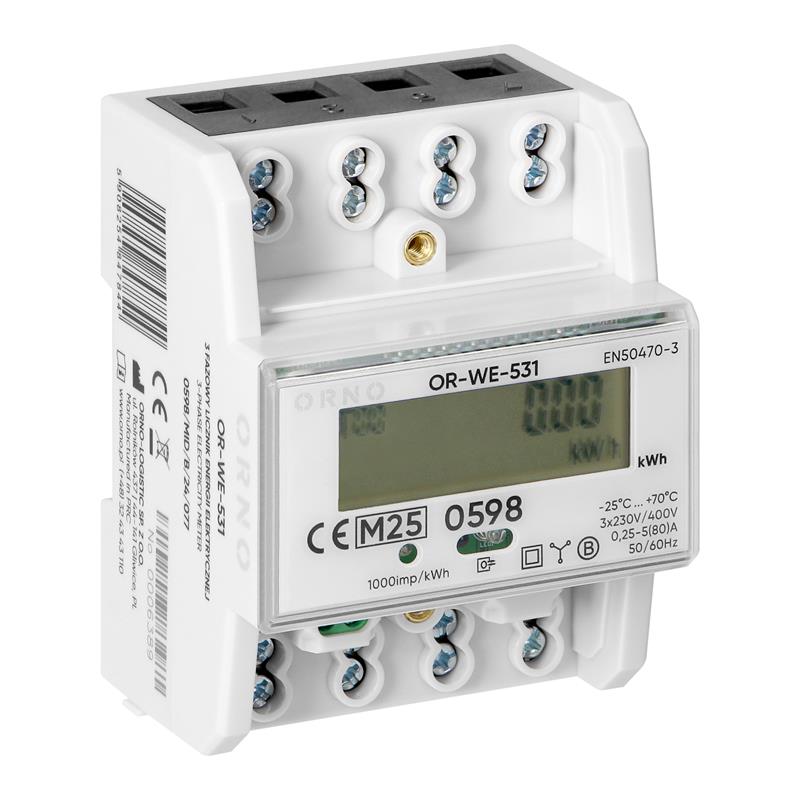

Je navržen pro montáž na DIN lištu TH-35 mm, což zajišťuje snadnou instalaci do standardních rozvaděčů. Kryt o rozměrech 76 x 100 x 65 mm pojme standardně 4,3 DIN moduly. Maximální průřez připojovacích kabelů je 35 mm².

Elektroměr podporuje protokol IR v souladu s normou EN 62056-21.

Na LCD displeji je možné nastavit 27 různých parametrů. To vyžaduje použití optického USB snímače(OR-WE-518), která umožňuje komunikaci mezi PC (Windows) a elektroměry vybavenými optickými IR porty. Jednoduchá aplikace umožňuje stažení a programování datového elektroměru (včetně nastavení tarifů). Přenosová rychlost: 300, 600, 1200, 2400, 4800, 9600, 19200 bitů/s. Funguje v souladu s normou IEC 62056-21 (IEC1107).

Elektroměr byl navržen v souladu s normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Soulad s MID 2014/32/EU umožňuje použití měřiče v komerčních prostorách, kde je vyžadováno certifikované zařízení pro fakturaci.

TECHNICKÉ SPECIFIKACE

• Jmenovitý proud (In): 5 A (standardní provozní proud)
• Maximální proud (Imax): 80 A (maximální zatížení elektroměru)
• Spouštěcí proud Ist: 0,004 A
• Minimální proud Imin: 0,25 A
• Jmenovité napětí (Un) N-L: 230 V
• Jmenovité napětí (Un) L-L: 400 V
• Frekvence: 50 Hz
• Vlastní spotřeba: ≤ 1 W / 12 VA
• Rozsah výstupního napětí impulsu: 5-27 V DC
• Proud výstupního impulzu: ≤ 27 mA
• Třída přesnosti: 1
• Počet pólů: 3 (pro třífázové připojení)
• Typ energie: Činná energie (měří skutečně spotřebovanou energii)

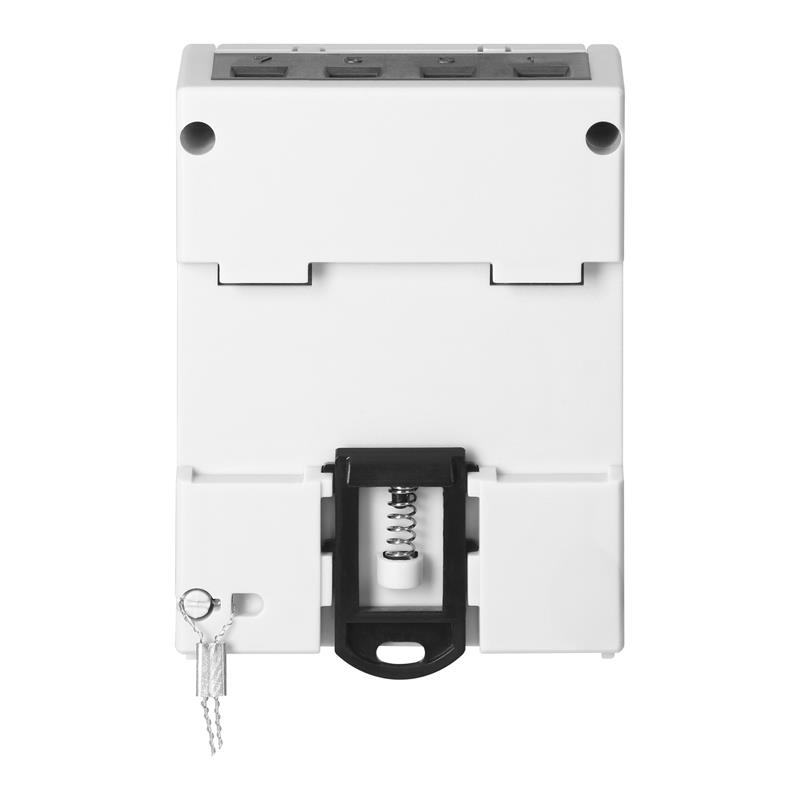

• Způsob montáže: DIN lišta (snadná instalace do rozvaděče)
• Impulzní výstup: Elektrický S0 (možnost propojení s externím zařízením)
• Impulzní poměr: 1000 imp/kWh (přesnost měření v impulzech)
• Celkový počet zobrazovaných hodnot: 6+2 (šest hlavních a dvě desetinná místa)
• Šířka: 76 mm
• Hloubka: 65 mm
• Výška: 100 mm
• Šířka v počtu modulových roztečí: 4,3
• Provozní teplota: -25 °C až +55 °C (odolný vůči extrémním podmínkám)
• Stupeň ochrany: IP51 (chráněný proti prachu a nečistotám)
• Vícetarifní: Ne
• Model: Přímé měření
• Typ energie: Činný a jalový výkon
• Aktivní výkon: Ano
• Jalový výkon: Ano
• Přenosový výkon: Ano
• Zpětný výkon: Ano
• Vhodné pro: Příjem/odběr
• Možnost resetování dílčího měřiče: Ano
• Podpora paměti: baterie Li-Ion
• Kalibrováno: Ano
• Schválení: MID (směrnice o měřicích přístrojích)
• Pulzní výstup: Optický
• Typ protokolu: IR
• Typ rozhraní: EN 62056-21 EN 62056-21
• Typ indikace: Digitální
• Podsvícení: Ano
• IR port: Ano
• Způsob montáže: Adaptér na lištu DIN
• Max. Průřez kabelů: 35 mm2
• Soulad s: MID 2014/32/EU
• Soulad s normami: EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015
