Elektroměr 3F na DIN lištu třífázový EASTRON SDM 630 MCT, MID, Modbus

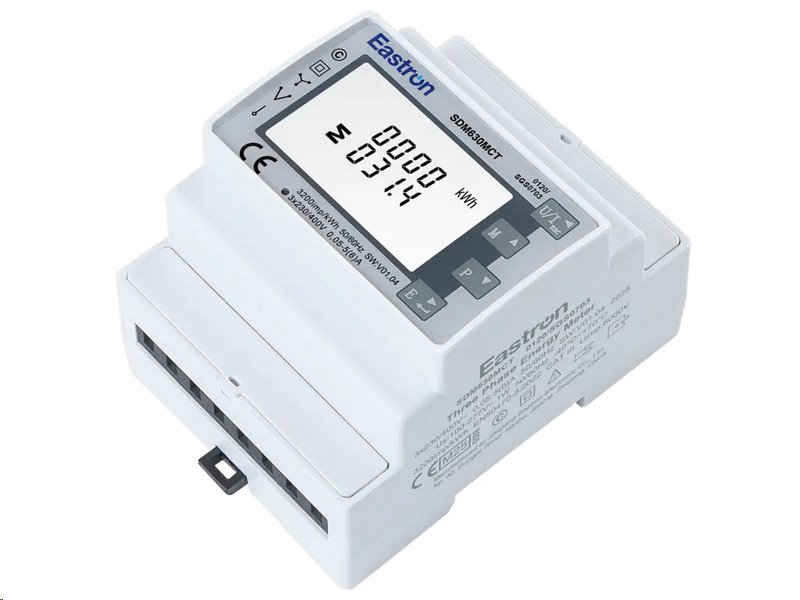

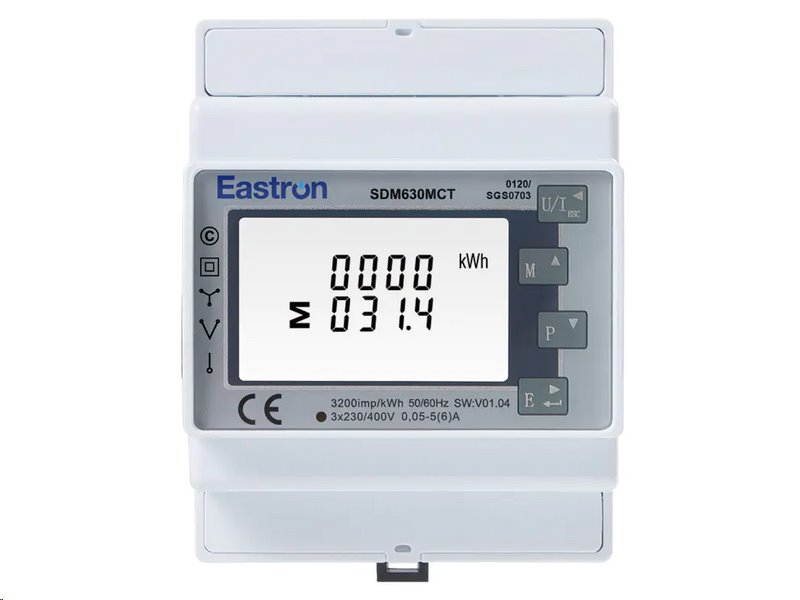

Třífázový elektroměr EASTRON SDM630 MCT, MID, Modbus

Získejte přesná data o spotřebě energie bez kompromisů. Elektroměr EASTRON SDM630 MCT nabízí profesionální řešení pro monitorování a fakturační měření ve firmách, průmyslu i chytrých budovách.

Díky komunikaci RS485 Modbus RTU a podpoře proudových transformátorů 1/5A snadno zapojíte měření do stávajících systémů. MID certifikace vám zajistí, že výsledky jsou spolehlivé a vhodné pro oficiální vyúčtování spotřeby.





Klíčové vlastnosti


• Třífázový elektroměr s MID certifikací – vhodný pro fakturační účely

• Komunikace RS485 Modbus RTU – snadná integrace do systémů řízení energií

• Podpora CT 1A/5A – spolupracuje s externími proudovými transformátory (možnost nepřímého měření přes proudové transformátory)

• Měření více parametrů – energie, výkon, napětí, proud, účiník, THD

• Vysoká přesnost – třída 1 pro činnou energii (EN 62053-21)

• Impulsní výstupy – možnost připojení do BMS a dataloggerů

• Široký rozsah napájení 100–277 V AC – flexibilita instalace

• Kompaktní rozměry – 4M na DIN lištu, snadná montáž do rozvaděče

• Odolnost a spolehlivost – pracovní teplota -40 °C až +70 °C

• Bezpečnostní standardy – CAT III, IP51, samohasící plast UL94-V0


Praktické využití


Tento elektroměr najde uplatnění při monitorování spotřeby v průmyslu, obchodních centrech, rezidenčních komplexech i domácnostech s FVE. Díky Modbusu jej snadno připojíte do systému SCADA nebo BMS. Skvěle poslouží i ve stanicích pro nabíjení elektromobilů nebo při správě energetických komunit.

Uživatelé oceňují možnost detailního sledování nejen spotřeby, ale i kvality sítě (THD, účiník), což pomáhá předcházet poruchám a optimalizovat provoz.


Udržitelnost a ekologie


Přesné měření energie je klíčové pro snižování zbytečné spotřeby. EASTRON SDM630 MCT podporuje uživatele v aktivním řízení odběrů, což vede k nižším emisím CO₂ a efektivnějšímu využívání obnovitelných zdrojů, jako je solární energie.


Doporučené příslušenství k elektroměru


Pro plnou funkčnost elektroměru EASTRON SDM630 MCT je nutné použití proudových transformátorů (CT). Jako ideální volbu doporučujeme proudový transformátor EASTRON CT25, který je plně kompatibilní s tímto modelem.

CT25 nabízí:

• Snadnou instalaci díky dělenému jádru (split-core) – bez nutnosti odpojovat vodiče

• Vysokou přesnost měření – zajišťuje spolehlivá data pro elektroměr

• Průměr otvoru Ø 25 mm – vhodný pro většinu standardních vodičů a kabelů

• Sekundární výstup 5 A – plná kompatibilita s SDM630 MCT

• Bezpečnost a odolnost – certifikovaná izolace a robustní provedení

➡️ Přidáním CT25 získáte kompletní a připravené řešení pro přesné měření spotřeby i v náročných aplikacích, jako jsou fotovoltaické instalace, průmyslové rozvaděče nebo dobíjecí stanice pro elektromobily.


📌 Vysvětlení:

• Tento elektroměr neměří proud přímo (není to přímé měření jako např. 5–80 A).

• Je navržen pro použití s proudovými transformátory (CT – Current Transformer).

• Standardizované výstupy CT jsou obvykle 1 A nebo 5 A (sekundární proud).

• Proto je v datasheetu uvedeno CT operated 1 A / 5 A → elektroměr podporuje oba typy proudových transformátorů.

✅ Prakticky to znamená:

• Pokud máte CT s převodem 100/5 A, elektroměr dostane max. 5 A na vstupu.

• Pokud použijete CT s převodem 250/1 A, elektroměr bude pracovat se vstupním proudem do 1 A.

• Díky této podpoře je SDM630 MCT univerzální a kompatibilní s různými typy instalací.


Technické specifikace – EASTRON SDM630 MCT


FAQ – Často kladené otázky


1. Mohu elektroměr použít pro fakturační měření?
Ano, MID certifikace umožňuje využití pro oficiální vyúčtování spotřeby.

2. Je kompatibilní s fotovoltaickými systémy?
Ano, lze jej připojit k FVE i systémům bateriového úložiště.

3. Jaká je komunikace se systémem?
Přes rozhraní RS485 Modbus RTU, které je standardem v průmyslu.

4. Potřebuji k instalaci proudové transformátory?
Ano, přístroj je CT-operated a vyžaduje připojení externích CT (např. CT24, CT25, CT28).

5. Lze jej použít v extrémních teplotách?
Ano, provozní rozsah je od -40 °C do +70 °C.

6. Jak probíhá údržba a kalibrace?
Zařízení nevyžaduje údržbu, doporučuje se pravidelná kontrola připojení vodičů.
