Laserový senzor pohybu F&F DRL-12-9 mini 12V DC černý

Laserový senzor pohybu DRL-12-9

Diskrétní řízení nízkonapěťového osvětlení díky ToF technologii

DRL-12 je laserový senzor určený k ovládání nízkonapěťového osvětlení, zejména na chodbách a schodištích.


KLÍČOVÉ VLASTNOSTI

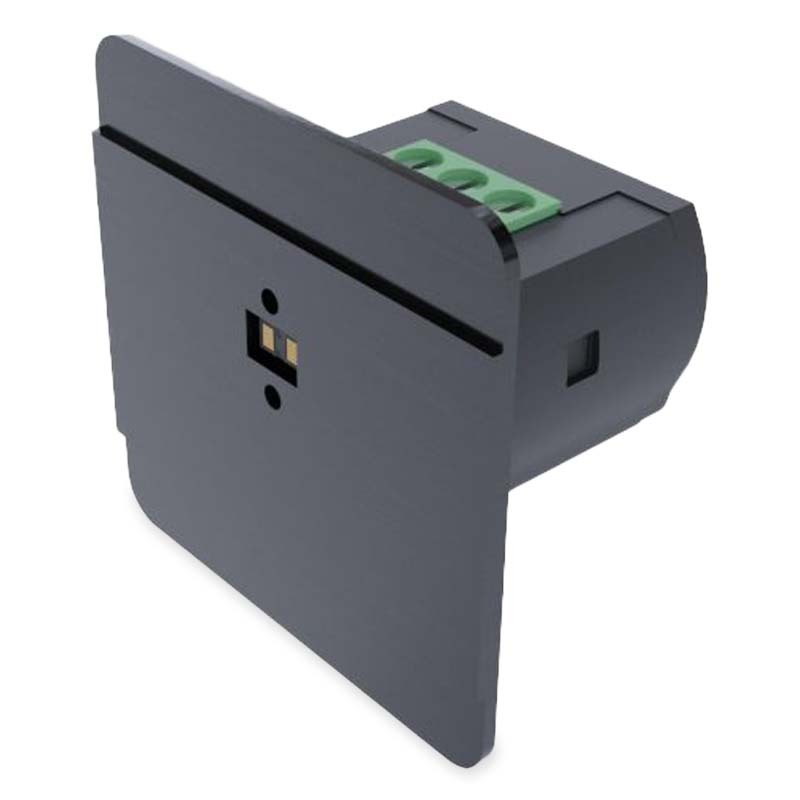

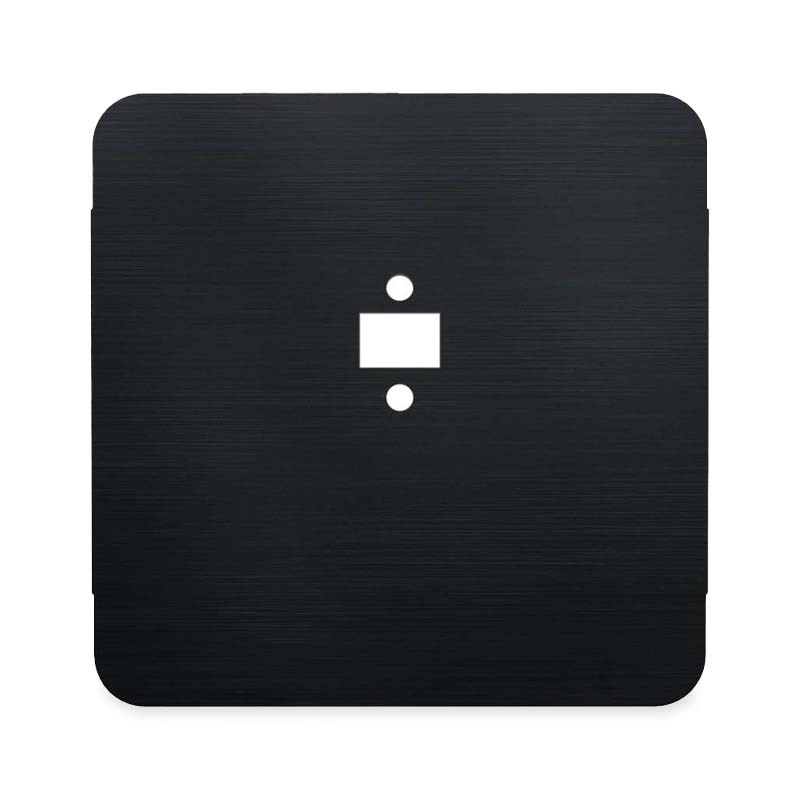

• Ultra-kompaktní rozměry 45 × 45 mm - Diskrétní, super-tenký a minimalistický čelní panel přirozeně splyne s architekturou soklu nebo schodišťové zdi.

• ToF laserová detekce - Na rozdíl od plošných PIR senzorů reaguje přesně na zadanou vzdálenost a bezchybně ignoruje blízky pohyb mimo vytyčenou zónu.

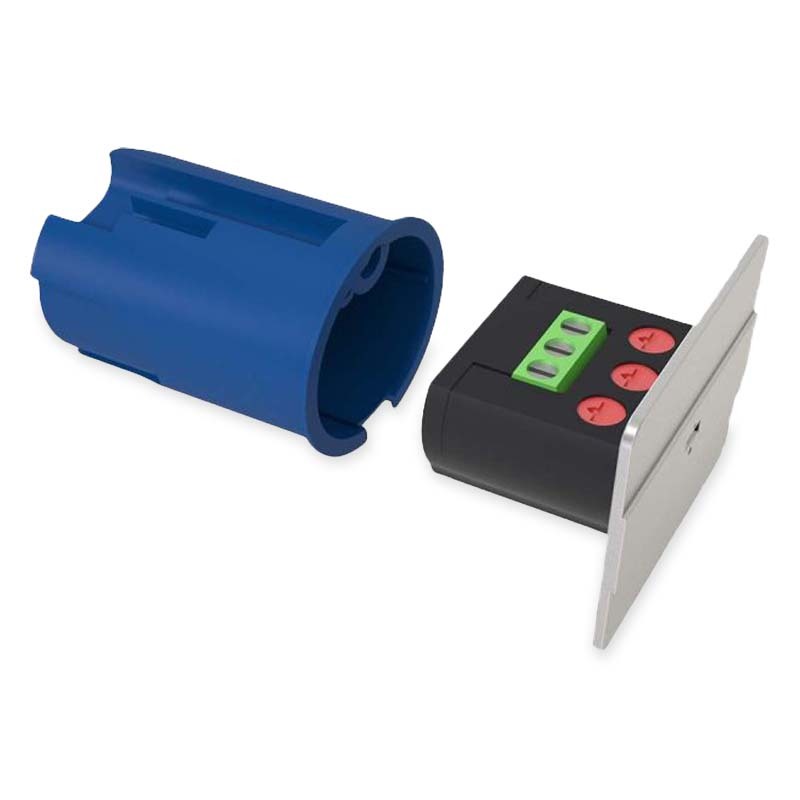

• Kompletní balení s krabicí Ø 35 mm - Odpadá složité a frustrující shánění atypických malých instalačních boxů, přesná krabička je součástí dodávky.

• Napájení a spínání 12/24 V DC - Ideální volba pro moderní LED systémy, napřímo zvládá spínat zátěž až do 4 A (bez instalace externích relé).

• Funkce měkkého startu a stopu - Světlo při detekci neblikne skokově, ale plynule nabíhá a zhasíná, což v noci citelně chrání zrak před agresivním oslněním.

• Přímá spolupráce s automaty AS-225 - Senzor je vnitřně plně připraven na hladkou integraci do kaskádových systémů pro postupné nasvěcování schodů.

• Senzor okolního jasu 2–500 lx - Inteligentně zamezuje zbytečnému svícení během slunného dne, čímž uživateli dramaticky šetří poplatky za elektřinu.

• Nízká klidová spotřeba 0,3 W - Extrémně úsporný hardware v pohotovostním režimu nijak dlouhodobě nezatěžuje a nezahřívá permanentně připojený zdroj.


Při návrhu nasvícení chodeb, koridorů nebo otevřených schodišť pomocí populárních LED pásků často narazíte na dva zásadní problémy — klasické PIR senzory zbytečně spínají už při pouhém průchodu kolem spodní podesty a jejich masivní design s velkou plastovou kopulí esteticky narušuje moderní interiér. F&F DRL-12 oba tyto nedostatky zcela eliminuje. K přesné detekci využívá pokročilou ToF (Time of Flight) laserovou technologii, která díky odrazu paprsku na milimetry přesně ohraničí aktivní zónu. Světlo tak sepne výhradně tehdy, kdy reálně vstoupíte na schod. Celá technologie je navíc neviditelně vtěsnána do ultra-kompaktního těla s pohledovou částí o velikosti pouhých 45 × 45 mm.

Tento model je účelově navržen pro přímou práci v nízkonapěťových systémech s napájením 9 až 27 V DC. Dokáže napřímo a bezpečně spínat světelné okruhy s maximální zátěží 4 A, což bez problému uspokojí standardní metráž instalovaných LED pásků. Unikátním prvkem výbavy je nativní podpora funkce měkkého startu a vypnutí (Soft start/stop) pro vizuálně komfortní a elegantní rozsvícení. Díky plynule nastavitelnému dosahu 0,1 až 2 metry a stoprocentní kompatibilitě s chytrými kaskádovými automaty F&F AS-225 přináší na trh prémiové řešení řízení světel. Aby byla zápustná montáž dokonale hladká, najdete přímo v balení speciální instalační krabici o průměru 35 mm.


Přesný výkon nezávislý na okolních teplotách

Běžná infračervená čidla během letních měsíců pod náporem horka často ztrácejí citlivost na teplo lidského těla. Samotná koncepce ToF s pevnou vlnovou délkou 940 nm je ale k teplotním výkyvům lhostejná. Čistou vzdálenost k procházející osobě měří za každé situace stejně rychle, což zajišťuje špičkovou spolehlivost od -10 °C do +45 °C. Vzhledem k tomu, že se senzor často integruje těsně nad podlahu nebo do sádrokartonu, kladl výrobce vysoký důraz na bezpečnost. Zařízení je osazeno integrovanou tepelnou ochranou chránící komponenty proti přehřátí a navzdory obřímu výkonu pro zátěž až 4 A udržuje v klidovém režimu příkon pouhých 0,3 W.

Inovativní nasazení v moderních instalacích

Až budete realizovat designová otevřená schodiště s podsvícenými LED stupni, oceníte právě spojení miniaturní 45mm hlavy a plynulého náběhu (Soft start). Po fyzickém protnutí detekčního laseru těsně na hraně schodiště vás instalované osvětlení nelekne ostrým zábleskem, ale pozvolně rozzáří celý prostor. Pokud modul sériově připojíte na špičkový kaskádový automat F&F AS-225, proměníte obyčejné schody v ohromující dynamický systém, kde se svítidla spínají přesně krok za krokem, tak jak postupujete do patra. Zatímco senzor spolehlivě registruje vaši chůzi, pohyb dětí jen o pár centimetrů dále ve vstupní hale s přehledem ignoruje.

Pro koho je produkt určený

Vzhledem k extrémně diskrétnímu vizuálnímu pojetí s plochou pouhých 45 × 45 mm si senzor vysoce oblíbili především interiéroví designéři a architekti, kteří se tak elegantně vyhýbají nutnosti použít ve svém návrhu klasické velké a rušivé senzory na zeď. Přirozenou cílovou skupinou jsou zkušení elektrikáři a systémoví integrátoři, pro něž je instalace usnadněna dodávanou 35mm krabičkou a jasnou kompatibilitou se systémy 12/24V. Bez nadsázky jej ale zapojí také všichni majitelé rodinných domů, kteří si v rámci kutilských úprav chtějí vytvořit efektní, spolehlivé a architektonicky čisté nasvícení schodiště bez rozsáhlejšího zednického sekání.


TECHNICKÉ SPECIFIKACE

• Napájení: 9 až 27 V DC
• Maximální zatížení kontaktu: 4 A
• Příkon: 1 W
• Spotřeba energie v klidovém stavu: 0,3 W

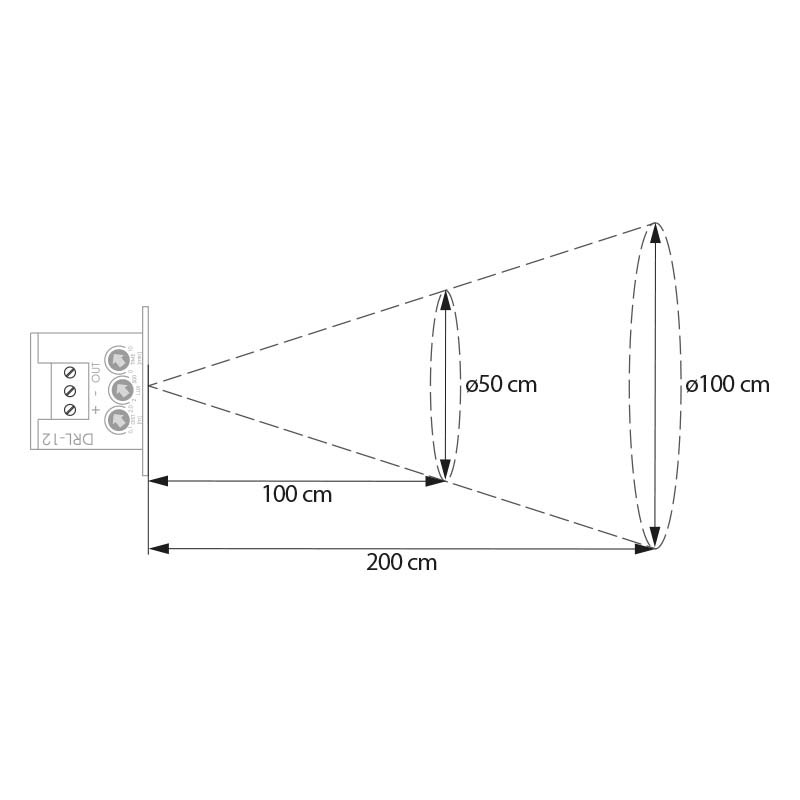

• Nastavitelný dosah: 0,1 - 2 m
• Nastavitelný čas sepnutí: 0 až 10 min
• Rozsah citlivosti: 2 až 500 lx
• Úhel pokrytí: ±18°
• Typ detekce: ToF laserový senzor
• Vlnová délka: 940 nm
• Zabezpečení: třída 1
• Provozní teplota: -10 až 45°C
• Připojení: šroubové svorky 2,5 mm²
• Krytí: IP30
• Rozměr: vnější 45 × 45 × 1,5 mm / vnitřní ø35 × 45 mm
• Montáž do přístrojové krabice ø35 mm - je součástí balení
• Vyhotoveno v barevném provedení - černá

FAQ — Časté otázky zákazníků

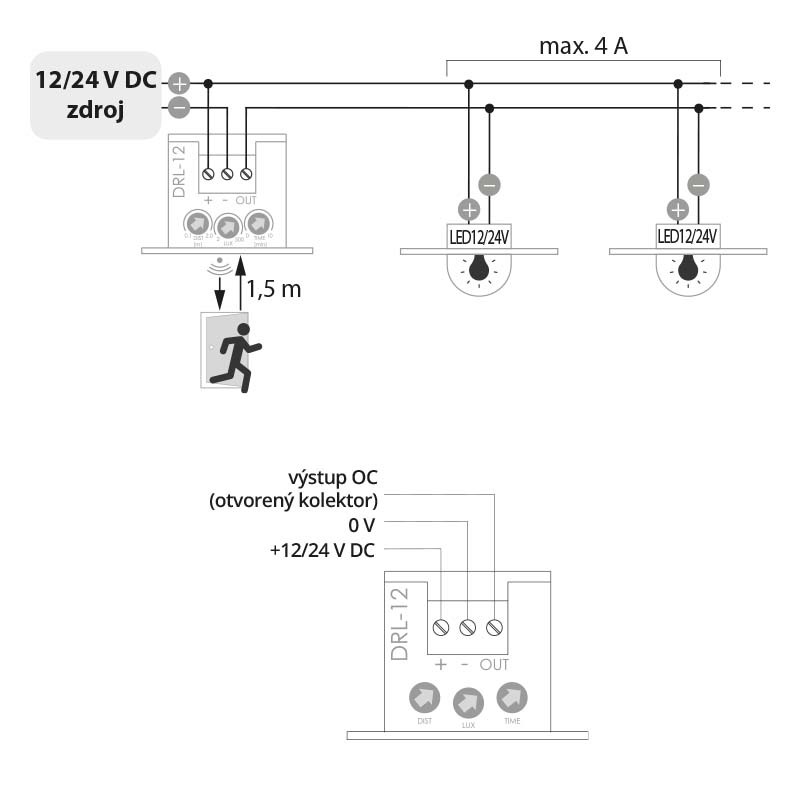

1. Mohu tímto miniaturním senzorem spínat napřímo klasické 24V LED pásky na schodišti? Ano. Senzor DRL-12 je od počátku konstruován právě pro tuto spínací aplikaci. Dokáže stabilně pracovat s provozním napětím 9–27 V DC a disponuje výstupem zatížitelným až 4 A. S přehledem tak obslouží lokální schodišťové pásky s příkonem až 96 W (na 24V).

2. Je v balení opravdu instalační krabička, nebo si ji musím na montáž dokoupit zvlášť? Speciální zápustná krabice o úzkém průměru 35 mm a hloubce 45 mm je plnohodnotnou a bezplatnou součástí balení. Nemusíte tedy obíhat stavebniny a shánět po regálech odpovídající atypický box, ale můžete ihned začít se zabudováním do zdiva.

3. Jak v praxi funguje měkký start (Soft start) a nepotřebuji k němu další externí ovladač? Funkce plynulého a elegantního rozsvěcení a zhasínání je vložena přímo do hardwarové logiky senzoru. Řídicí modul sám reguluje hodnotu spínaného výstupu na svorkách tak, aby se LED diody rozzářily měkce, žádný přídavný stmívač navíc instalovat nemusíte.

4. Můžu tento nenápadný model propojit s kaskádovými řídicími automaty pro svícení schodů? Naprosto bez problémů. Přístroj je v jádru vyvinutý pro nativní obousměrnou spolupráci s oblíbenými schodišťovými automaty F&F AS-225 a AS-225D, s nimiž dokáže tvořit designově čistý inteligentní systém pro řízené nasvěcování každého schodu zvlášť.

5. Nehrozí, že by neviditelný laserový paprsek senzoru poškodil zrak dětí nebo zvířat? Rozhodně ne. Emitor uvnitř senzoru vyzařuje jen naprosto neviditelné infračervené světlo o frekvenci 940 nm. Tato hodnota je mezinárodně certifikována do nejpřísnější bezpečnostní třídy 1, což znamená absolutní nezávadnost pro oční sítnici za každé situace.

6. Co se stane s ovládaným světlem, když do zóny měření natrvalo postavím velký květináč? Pokud statická fyzická překážka neplánovaně vnikne do přesně odměřené vzdálenosti (např. 1 m od stěny), senzor ji začne logicky vyhodnocovat jako narušitele. Udrží tedy váš spínaný okruh v chodu přesně po nastavenou dobu časovače, a to až do chvíle jejího odstranění.

7. Bude senzor fungovat spolehlivě i blízko dveří, kterými ráno svítí ostré a přímé slunce? Extrémně silné a přímé protisvětlo, jako je nízké ranní slunce zářící přesně v přímé ose objektivu, může u citlivé ToF technologie vzácně způsobit krátké snížení přesnosti dosahu. Snažte se proto optiku senzoru orientovat vždy alespoň do mírného úhlu od skla oken.
