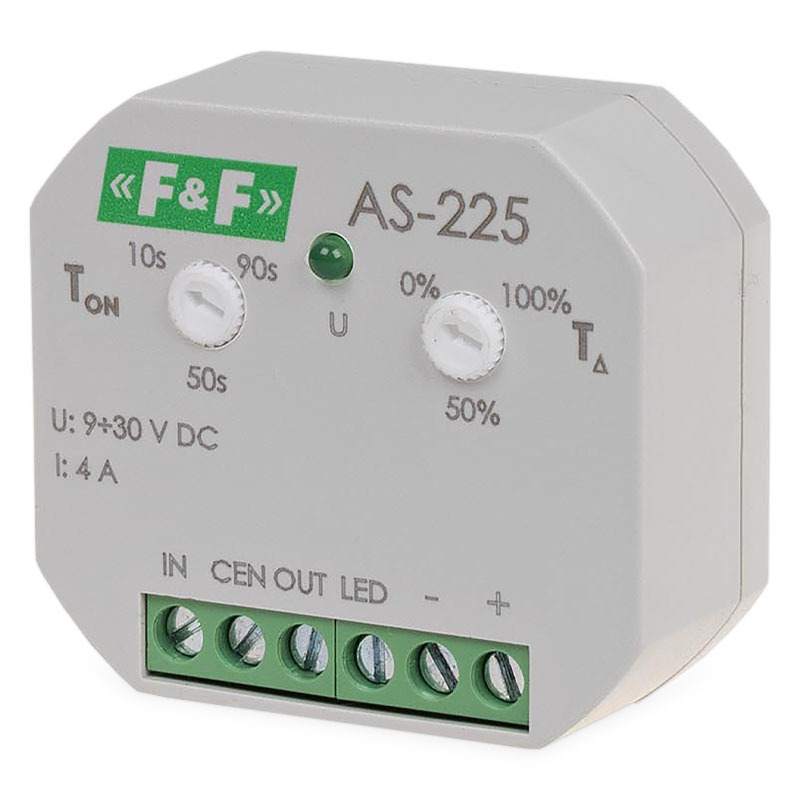

Schodišťový automat F&F AS-225 kaskádový

Kaskádový schodišťový automat F&F AS-225 — Inteligentní řízení 12 stupňů

Kaskádové nasvícení s efektem běžícího světla

Statické a jednorázové sepnutí celého schodiště je v moderních instalacích často vnímáno jako rušivé a neekonomické. Projektanti i koncoví uživatelé vyžadují plynulé světelné přechody, které reagují přesně na pohyb osoby. Kaskádový schodišťový automat F&F AS-225 slouží jako mozek celé této sestavy. Dokáže postupně, krok za krokem, rozsvěcovat jednotlivé schodišťové stupně přesně ve směru vaší chůze. Tento plynulý světelný efekt zásadně zvyšuje vizuální komfort, snižuje okamžitou zátěž sítě a posouvá bezpečnost pohybu na zcela novou úroveň, jelikož vás světelná vlna aktivně doprovází až do konce schodiště.

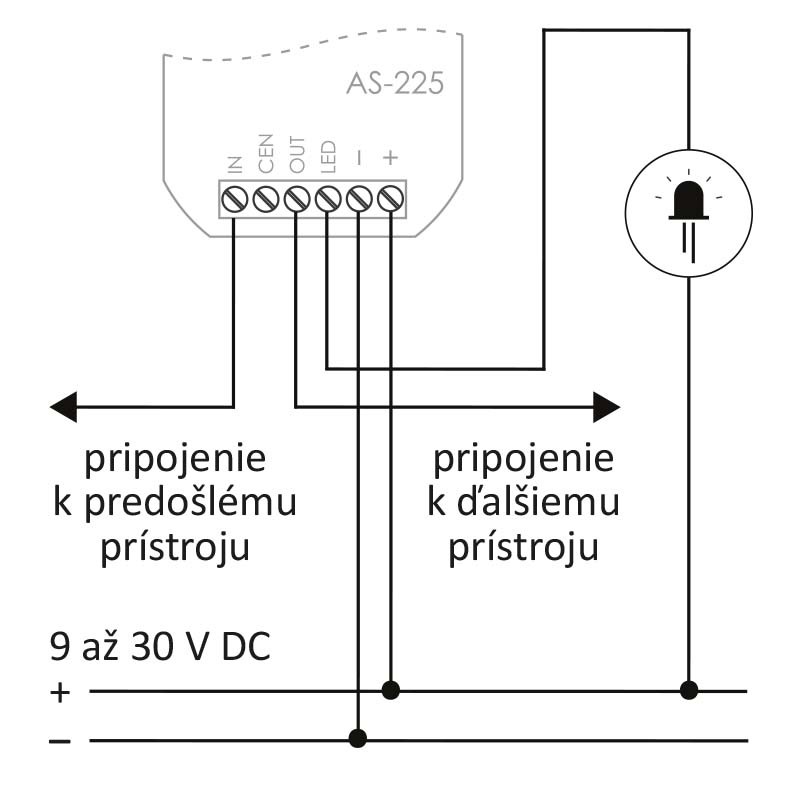

Základní modul je navržen pro přímé spínání nízkonapěťových světelných okruhů v rozsahu 9 až 30 V DC a v základu zvládne obsloužit 12 nezávislých světelných kanálů (stupňů). Každý kanál disponuje dimenzováním pro maximální zátěž 2 A, což s přehledem postačuje pro standardní LED pásky zafrézované v nášlapech. Prostřednictvím vestavěného ovladače lze definovat detailní parametry, jako je zpoždění mezi sepnutím dalšího schodu (0–2 s) nebo celková doba svícení sestavy (3–300 s).


Klíčové parametry a jejich přínos v praxi

• Nezávislé řízení 12 kanálů — Základní jednotka zprostředkuje kaskádové nasvícení až 12 schodů s přímým připojením LED okruhů do svorkovnice.

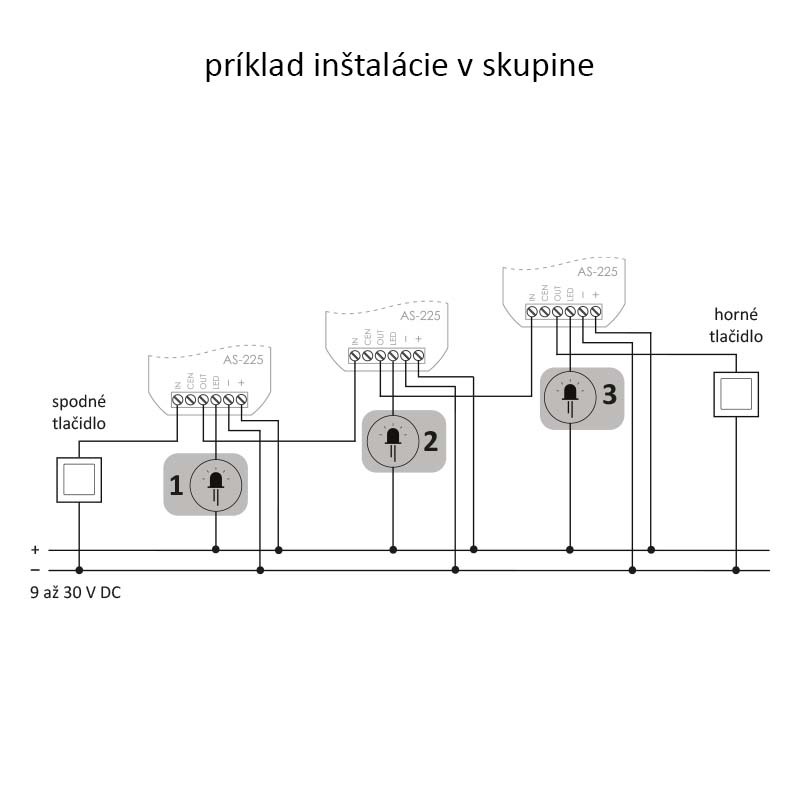

• Rozšířitelnost až na 120 stupňů — Připojením volitelných expandérů AS-225D lze systém škálovat i pro vícepodlažní komerční schodiště a dlouhé chodby.

• Tři řídicí vstupy (UP, DOWN, CEN) — Umožňují připojení senzorů na obou koncích schodiště i na mezipodestě pro obousměrnou i kombinovanou detekci.

• Nastavitelný jas v aktivním režimu — Integrovaná PWM regulace umožňuje upravit maximální svítivost LED.

• Podpora pro zpožděné vypnutí — Po odchodu osoby ze schodiště dojde k měkkému a postupnému zhasínání bodů ve stejném pořadí.

• Výstupní výkon 2 A na kanál — U 24V systému představuje výkonovou rezervu téměř 48 W na jeden schod, což pokryje i vysoce svítivé LED profily.

Plynulá světelná vlna, která vás bezpečně doprovodí

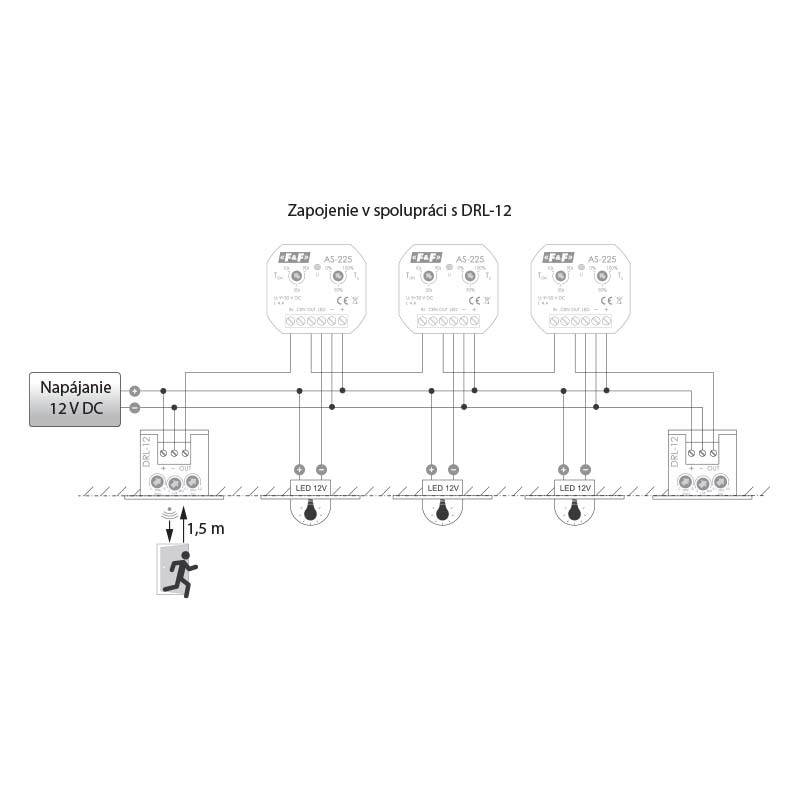

Kouzlo kaskádového automatu spočívá v jeho schopnosti reagovat na směr pohybu. Při napojení na koncové laserové senzory (např. DRL-12 nebo DRL-60) automat rozpozná, zda vcházíte na schodiště zezdola nebo shora. Světlo se následně začne v definovaném intervalu postupně vlnit vaším směrem. Díky funkci integrovaného nočního svícení se nemusíte bát naprosté tmy před vstupem do detekční zóny — systém umí trvale udržovat minimální světelnou hladinu (např. 10 %), která spotřebovává zanedbatelné minimum energie, ale perfektně vytyčí obrys schodiště. Jakmile systém zaznamená pohyb, PWM stmívač hladce vytáhne jas na požadovaných 100 %.

Průmyslová stabilita pro nízkonapěťové LED systémy

Mozek vaší elektroinstalace musí být absolutně spolehlivý. Pracuje v širokém napěťovém rozpětí 9–30 V DC, což znamená bezproblémovou symbiózu se standardními 12V i 24V průmyslovými spínanými zdroji. O spínání se starají spolehlivé tranzistorové výstupy s otevřeným kolektorem, které zaručují bezhlučný provoz (žádné cvakání mechanických relé v rozvaděči) a extrémně dlouhou životnost i při každodenním mnohonásobném kaskádovém spínání. Proti zablokování signálu disponuje systém logikou, která spolehlivě vyhodnotí situaci i v případě, že na schodiště vstoupí dvě osoby z opačných směrů současně.

Flexibilní konfigurace pro složitá schodiště

Instalace v reálných budovách nejsou vždy přímočaré, proto výrobce osadil modul hned třemi nezávislými vstupy pro triggery. Vstup "UP" obsluhuje pohyb zdola nahoru, vstup "DOWN" shora dolů. Vstup "CEN" je zásadní technologickou pojistkou pro lomená schodiště s podestou uprostřed — pokud se zdržíte na mezipatře, středový senzor prodlouží dobu svícení a zabrání tomu, aby vám automat předčasně zhasl uprostřed cesty. K aktivaci těchto vstupů navíc stačí jakýkoliv bezpotenciálový kontakt nebo senzor s NPN výstupem (otevřený kolektor), což zaručuje obrovskou svobodu při volbě detekčních prvků.

Pro koho je produkt určený

Zařízení je nezbytným prvkem pro profesionální elektrikáře a integrátory chytrých domácností, kteří realizují na míru šité projekty pro moderní novostavby a vyžadují průmyslově stabilní hardware. Automat je navržen s ohledem na požadavky projektantů osvětlení, kteří v něm získávají silný nástroj pro realizaci plynulých přechodů a ambientních nočních scén v rezidenčních i komerčních budovách. Z logiky věci tvoří cílovou skupinu rovněž technicky zdatní majitelé nemovitostí, kteří si budují komplexní LED nasvícení schodiště s prémiovým vizuálním efektem a hledají osvědčenou řídicí elektroniku s jasnou dokumentací.

Technické specifikace

• Napájecí napětí: 9–30 V DC - Bezproblémové propojení s běžnými průmyslovými zdroji (typicky 12 V nebo 24 V).

• Počet spínaných kanálů: 12 nezávislých výstupů - Přímo dimenzováno pro obsluhu 12 schodišťových stupňů.

• Možnost systémového rozšíření: Ano (přes modul AS-225D) - Lze sériově řetězit až na úctyhodných 120 stupňů.

• Proudová zatížitelnost: Max. 4 A na každý kanál - Zvládne 48 W při 12 V nebo 96 W při 24 V pro jeden schod.

• Typ spínacího výstupu: Otevřený kolektor - Bezhlučné, rychlé a opotřebení odolné tranzistorové spínání.

• Řídicí vstupy: 3× (UP, DOWN, CEN) - Připraveno pro vstupy z koncových i podestových pohybových senzorů.

• Doba prodlevy mezi schody: 0–2 s (nastavitelná) - Určuje rychlost "běžící vlny" napříč schodištěm.

• Celková doba sepnutí po aktivaci: 3–30 s (nastavitelná) - Zajišťuje dostatek času pro klidný a bezpečný průchod.

• Rozsah pracovních teplot: -15 až +50 °C - Spolehlivý chod i v méně zateplených suterénních rozvodnách.

• Způsob zapojení: Šroubové svorkovnice do 2,5 mm² — Pevné, odolné a normované uchycení instalační kabeláže.


FAQ — Časté otázky zákazníků

1. Mohu automat AS-225 použít k přímému spínání 230V žárovek na schodišti? Ne, automat je striktně určen pro nízkonapěťové systémy (9–30 V DC), typicky pro LED pásky. K jeho provozu i k napájení samotných světel potřebujete odpovídající napěťový transformátor.

2. Co se stane, když někdo vyrazí po schodech nahoru a v ten samý okamžik někdo jiný dolů? Řídicí mikrokontrolér v automatu AS-225 umí tuto situaci plynule vyhodnotit. Spustí světelnou vlnu současně z obou konců schodiště. Světla se "sejdou" uprostřed a celé schodiště zůstane nasvícené po dobu chodu nastaveného časovače, aby oba bezpečně prošli.

3. Jsou v balení i pohybové senzory, nebo je nutné je pořídit zvlášť? Automat AS-225 je pouze centrální řídicí modul (mozek). Pohybové či laserové senzory (např. DRL-12 nebo DRL-60) a napájecí zdroj je nutné zakoupit samostatně přesně podle specifik a designových požadavků vašeho konkrétního interiéru.

4. Jaký druh senzoru mohu ke vstupům UP, DOWN a CEN připojit? Systém je velmi flexibilní. Podporuje připojení jakýchkoliv senzorů nebo tlačítek, které poskytují čistý bezpotenciálový kontakt (uzavření na GND) nebo disponují elektronickým NPN výstupem (otevřený kolektor).

5. Mám schodiště, které má 16 schodů. Jak to mohu s tímto modulem vyřešit? Základní modul obslouží pouze 12 kanálů. Pro 16 schodů musíte k hlavní jednotce AS-225 dokoupit rozšiřující modul AS-225D, který oba komponenty datově propojí a navýší celkový počet obsluhovaných kanálů na požadovanou hodnotu (celkem max 120).

6. Co když má jeden můj světelný schod vyšší odběr než povolené 4 A? Pokud používáte na každém schodu extrémně výkonné a dlouhé LED profily převyšující odběr 4 A na větev (např. více než 96 W při 24 V), musíte mezi výstup z automatu a samotný LED pásek předřadit odpovídající výkonový LED zesilovač.

7. Umí tento modul světlo vypnout okamžitě, nebo dohasíná postupně? Díky vestavěné funkci Soft stop (měkké zhasnutí) automat vypíná světla postupně ve stejném kaskádovém pořadí, ve kterém je zapínal. Během zhasínání se intenzita plynule stlumí z pracovního výkonu na nulu (nebo na definovanou hodnotu nočního režimu).
