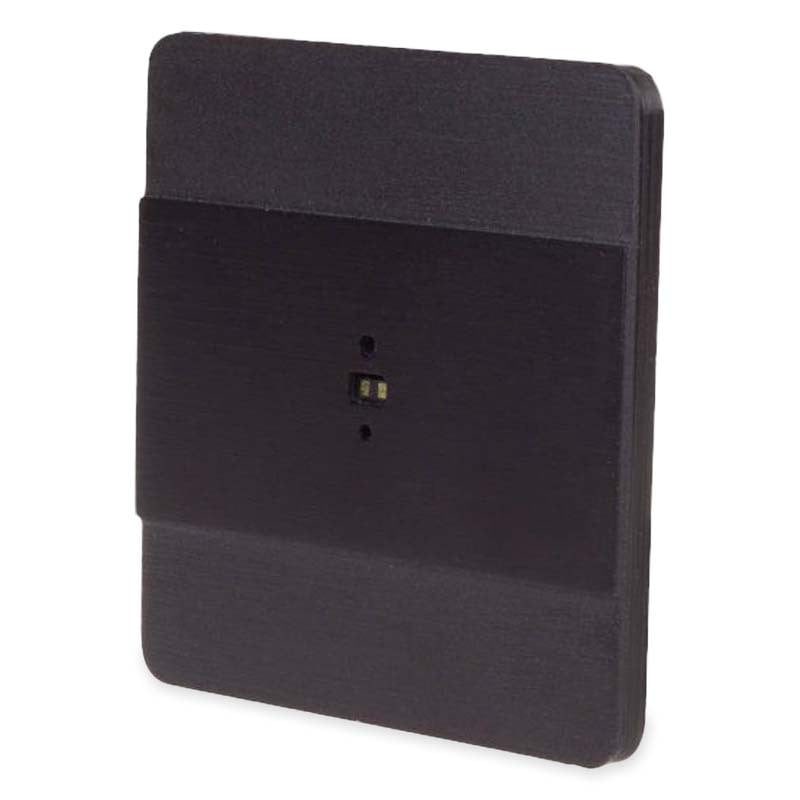

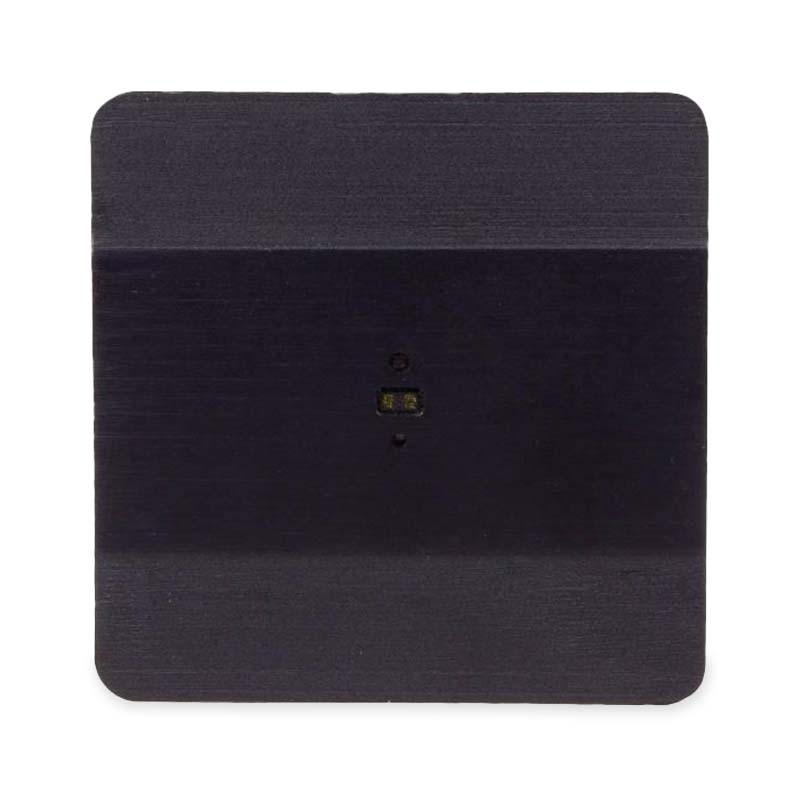

Laserový senzor pohybu F&F DRL-60-230-9 230V AC černý

Laserový senzor pohybu DRL-60-230-9

Spolehlivé řízení osvětlení díky ToF technologii

DRL-60-230 je laserový senzor vzdálenosti určený pro přímé ovládání světelných obvodů 230 V AC, zejména na chodbách a schodištích.


KLÍČOVÉ VLASTNOSTI

• ToF laserová detekce - Na rozdíl od starších PIR senzorů reaguje výhradně na fyzicky zadanou vzdálenost a bezpečně ignoruje jakýkoliv okolní pohyb mimo vytyčenou zónu.
• Nastavitelný dosah 0,1–2 m - Poskytuje projektantům a elektrikářům přesné ohraničení hlídané oblasti, nezaregistruje tedy pohyb ve vzdálenější části obývacího pokoje.
• Senzor okolního jasu 2–500 lx - Zamezuje zbytečnému chodu osvětlení během denního slunečního světla, čímž domácnostem i firmám razantně šetří náklady na elektřinu.
• Nastavitelná doba sepnutí 0–10 minut - Udrží konkrétní zónu nasvícenou dostatečně dlouho pro bezpečný a klidný průchod zaměstnanců.

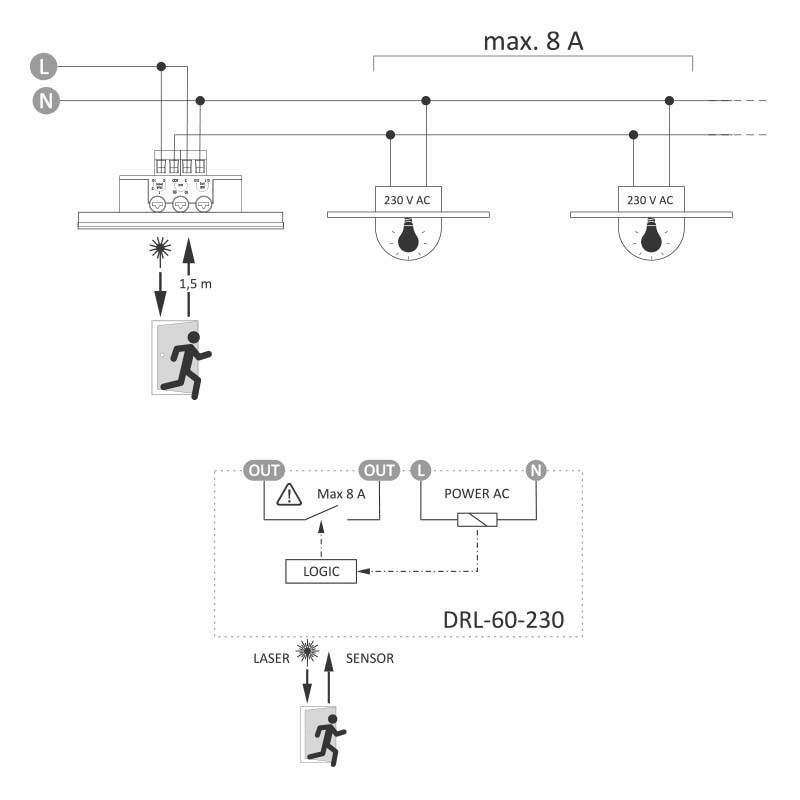

• Izolovaný reléový výstup - Zabezpečuje širokou kompatibilitu s připojením na 230 V AC, nebo propojení jako bezpotenciálový kontakt pro moderní PLC a chytrou domácnost.
• Přímé spínání zátěže do 8 A - Konstrukce s odolným relé zvládne spínat dlouhé sekce LED pásků i výkonnější schodišťová svítidla bez nutnosti přídavných stykačů.
• Jednoduchá montáž do KU68 (Ø 60 mm) - Mechanické provedení nevyžaduje shánění speciálních instalačních boxů, modul pasuje do drtivé většiny běžných elektrikářských krabic pod omítkou.
• Integrovaná tepelná ochrana - Interní obvody nepřetržitě chrání modul před nebezpečným přehřátím uvnitř krabice, a tím dramaticky prodlužují celkovou životnost komponent.
• Viditelná signalizační LED dioda - Okamžitá vizuální odezva na čelním panelu značně zrychluje prvotní instalační kalibraci a pozdější servisní diagnostiku funkčnosti.

Při návrhu osvětlení chodeb nebo otevřených schodišť instalatéři často naráží na problém s klasickými PIR senzory, které spínají i ve chvíli, kdy člověk projde pouze kolem spodní podesty. To způsobuje zbytečnou spotřebu energie a rušivé blikání světla v noci. F&F DRL-60-230 tento problém efektivně eliminuje nasazením pokročilé ToF (Time of Flight) laserové technologie. Senzor na základě přesného měření času odrazu světelného paprsku od překážky spolehlivě určí vzdálenost procházející osoby a zajistí spínání výhradně v detekční zóně, kterou si sami milimetrově definujete.

Toto instalační řešení je postaveno na izolovaném reléovém výstupu, což zaručuje nejen přímé spínání 230V zátěže až do 8 A (AC-1), ale umožňuje také naprosto hladkou integraci do systémů inteligentní automatizace budov. Díky plynule nastavitelnému dosahu 0,1 až 2 metry a vkusně integrovanému senzoru jasu (2–500 lx) sepne hlavní osvětlení pouze tehdy, když je na chodbě skutečně tma a osoba reálně překročí definovanou vzdálenost na konkrétním schodu. Estetickou montáž navíc usnadňují kompaktní rozměry pro běžné standardní instalační krabice o průměru 60 mm (KU68).

Výkon nezávislý na okolních teplotách

Zatímco tradiční infračervená pohybová čidla velmi často ztrácejí během parných letních dnů citlivost na tepelné zdroje, technická koncepce ToF s pevnou vlnovou délkou 940 nm měří čistou vzdálenost výhradně na bázi rychlého návratu paprsku. Tím je dosaženo špičkové spolehlivosti od -10 °C do +45 °C bez ohledu na roční období. Navzdory tomuto vysokému výkonu vykazuje senzor při nepřetržitém napájení klidovou spotřebu maximálně 0,5 W. Stabilita sepnutí je navíc chráněna izolovaným kontaktem s jasnou a rychlou odevzdou pro spínané okruhy, což eliminuje takzvané falešné prokmitávání stykačů.

Inovativní nasazení v moderních instalacích

Při realizaci architektonických otevřených schodišť v obývacích prostorech plně využijete velice úzký detekční úhel měření ±18°. Pokud dospělý člověk projde rozlehlou halou pouhý metr od instalovaných schodů, přístroj tento pohyb zcela ignoruje. Teprve při fyzickém protnutí měřeného paprsku konkrétně na prvním nástupním schodu dojde k okamžité aktivaci hlavních světel. Ve velkém formátu kancelářských budov s dlouhými únikovými chodbami zase s úspěchem nasadíte hardwarové časové zpoždění (0–10 minut). To plynule udrží konkrétní zónu nasvícenou dostatečně dlouho pro bezpečný a klidný průchod zaměstnanců.

Pro koho je produkt určený

Zařízení prioritně docení profesionální elektrikáři a projektanti, kteří řeší složitější chytré instalace a často se potýkají s technologickými limity rozptylu obyčejných PIR čidel na komplikovaných otevřených schodištích. Díky instalaci přímo pod omítku do zdi a nenápadnému designovému lícování se hliníkový čelní profil stává přirozenou volbou pro interiérové architekty, kteří na trhu dlouho hledali minimalistický vzhled bez výrazných a rušivých plastových kopulí. Samozřejmě však produkt perfektně poslouží také koncovým majitelům rodinných domů, kteří si chtějí spolehlivě zautomatizovat interiérové nasvícení bez drahých kompromisů a potrpí si na precizním sepnutí za jakékoliv denní situace.

TECHNICKÉ SPECIFIKACE

• Napájení: 165 až 265 V AC
• Maximální zatížení kontaktu: 8 A
• Příkon: 1 W
• Spotřeba energie v klidovém stavu: 0,5 W
• Nastavitelný dosah: 0,1 - 2 m
• Nastavitelný čas sepnutí: 0 až 10 min
• Rozsah citlivosti: 2 až 500 lx

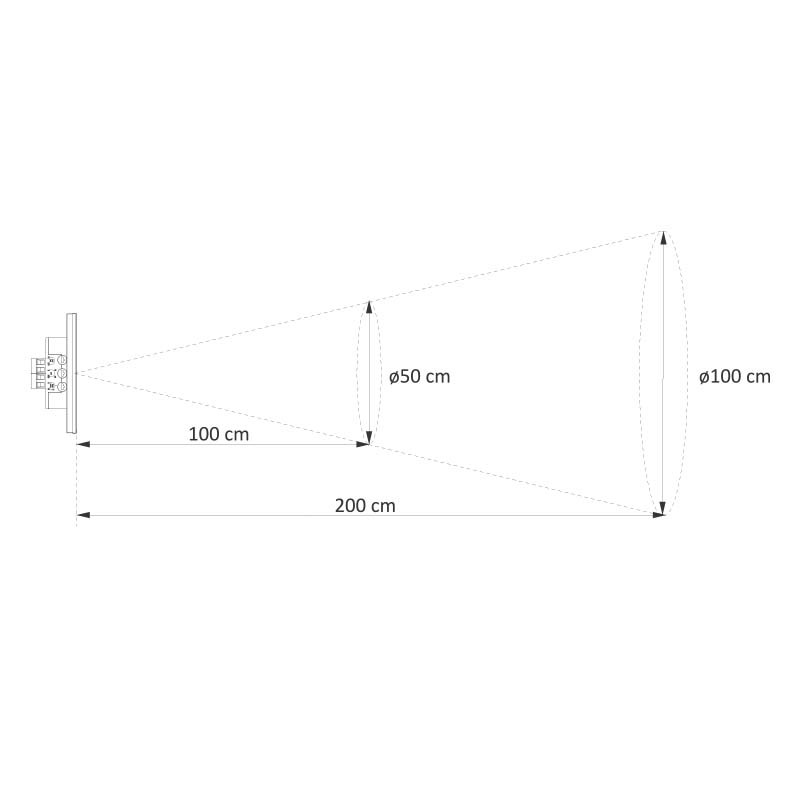

• Úhel pokrytí: ±18°
• Typ detekce: ToF laserový senzor
• Vlnová délka: 940 nm
• Zabezpečení: třída 1
• Provozní teplota: -10 až 45°C
• Připojení: šroubové svorky 2,5 mm²
• Krytí: IP30
• Rozměr: vnější 80 × 80 × 6,5 mm / vnitřní ø60 × 30 mm
• Montáž do přístrojové krabice ø60 mm - není součástí balení
• Vyhotoveno v barevném provedení - černá

FAQ — Časté otázky zákazníků

1. Lze tento konkrétní senzor spárovat s chytrou domácností, například se systémem Loxone, Fibaro či Tuya? Ano, izolovaný oddělený reléový výstup bez napětí dovoluje využít jednotku jako klasický bezpotenciálový přepínač. Jednoduše jej tak přes integrovaný drátový vstup přivedete do PLC řídicí centrály.

2. Je emitovaný paprsek přístrojového laseru viditelný pouhým okem nebo nebezpečný při přímém pohledu? Snímač pracuje v neviditelném infračerveném spektru s vlnovou délkou 940 nm. Spadá do přísné mezinárodní bezpečnostní třídy 1, což potvrzuje úplnou bezpečnost pro sítnici u dospělých, dětí i domácích zvířat.

3. Zvládne ToF senzor rovnoměrně zachytit pohyb na opravdu širokém podestovém schodišti? Hardwarový detekční úhel objektivu tvoří ±18°. Uprostřed běžného rezidenčního schodiště do šířky 1,5 metru zachytí procházející osobu neomylně. U výrazně prostornějších vstupních hal je nutné montáž optimalizovat k přirozené dráze chůze.

4. Co se reálně stane s osvětlením, když do zorného pole umístím dekorativní květináč? Pokud nečekaná překážka (například váza či odložená krabice) zasáhne napevno do přesně zkalibrované spínací vzdálenosti, senzor ji trvale zaznamená a v součinnosti s časovačem udrží relé sepnuté až do odstranění fyzického narušitele.

5. Zvládnu tímto relé přímo napájet a ovládat LED pásky pracující s hladinou napětí 24 V? Zařízení jako takové přirozeně neobsahuje interní měnič na 24 V. Nicméně disponuje čistým bezpotenciálovým kontaktem, tudíž můžete jeho relé efektivně využít na spínání vaší hlavní 230V větve běžící přímo k trafu vašeho 24V napájecího zdroje.

6. Smím namontovat dva moduly přesně do stejné úrovně na protilehlé stěny dlouhé chodby? Výrobce instalatérům přísně nedoporučuje mechanicky upevňovat ToF přístroje laserovými čidly napřímo proti sobě, paprsky by vytvářely zmatené interference. Přístroje instalujte střídavě po délce stěn nebo pod specifickým odklonem k zemi.

7. Může funkce senzoru nepředvídatelně selhávat v případech přímého slunečního světla? Ano, umístění senzoru čelem k velmi silnému světelnému zdroji (typicky ostré přímé slunce odrážející se z okna naproti chodby) vyvolává u technologie Time of Flight mírné slepé zóny v orientaci. Umístěte modul opticky bokem k oknu.
