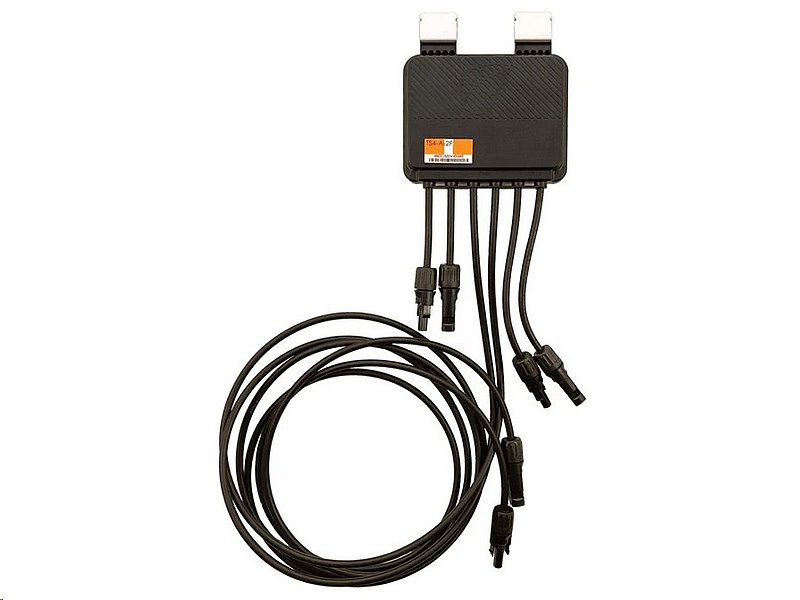

Odpojovač Tigo TS4-A-2F pro dva panely do 1400W (700 W na kanál)

Odpojovač Tigo TS4-A-2F pro dva panely do 1400W (700 W na kanál) - profesionální bezpečnostní řešení pro fotovoltaiku

Odpojovač Tigo TS4-A-2F je moderní zařízení určené pro dva FV moduly s výkonem až 1400W (700 W na kanál).

Poskytuje funkci rychlého vypnutí na úrovni modulu, čímž splňuje přísné požadavky bezpečnostních norem a chrání jak samotnou instalaci, tak osoby pohybující se v jejím okolí.

Díky svému univerzálnímu použití je vhodný pro modernizaci stávajících solárních systémů i pro nové instalace.


Klíčové vlastnosti Tigo TS4-A-2F


• Rychlé vypnutí na úrovni modulu – splňuje NEC 2017, 2020, 2023 (690.12)

• Podpora dvou panelů až do výkonu 1400 W (700 W na kanál)

• Vysoký proudový limit – 20 A Imp / 25 A Isc, ideální i pro oboustranné panely

• Automatické vypnutí při výpadku sítě – okamžitá reakce v nouzi

• Komunikace PLC – přenos signálů po FV vodičích bez dalších kabelů

• PVRSS certifikace – testováno s mnoha špičkovými měniči

• Snadná a rychlá instalace – montáž na rám modulu nebo do konstrukce

• Maximální účinnost 99,9 % – prakticky bez ztrát

• Krytí IP68 – plná odolnost proti vodě, prachu a povětrnostním vlivům

• Dlouhá životnost a záruka 25 let – spolehlivost pro celý cyklus FV systému


Maximální bezpečnost dle aktuálních norem


Odpojovač plně odpovídá normám NEC 2017, 2020 a 2023 (690.12 Rapid Shutdown) a při spolupráci s vysílačem RSS Tigo nebo měničem s vestavěným certifikovaným vysílačem Tigo zajišťuje bezpečné a rychlé odpojení. Automatické vypnutí při výpadku sítě dává uživateli jistotu, že jeho FV systém bude vždy chráněn.


Výkon navržený pro moderní panely


Odpojovač Tigo TS4-A-2F je dimenzován pro vysoký vstupní proud 20 A Imp / 25 A Isc, což jej činí ideální volbou i pro oboustranné a silnoproudé fotovoltaické moduly. Díky tomu poskytuje maximální flexibilitu a vysokou spolehlivost při jakémkoliv typu instalace.


Snadná a rychlá instalace


Velkou výhodou je jednoduchá montáž – optimizér lze snadno připevnit přímo na rám FV panelu nebo jej upevnit do konstrukce bez použití svorek. Díky tomu je proces instalace rychlý, úsporný a nevyžaduje složité postupy.


Moderní komunikace a certifikace


Zařízení využívá komunikaci PLC (Power Line Communication), která umožňuje přenos signálu po FV vodičích. Certifikace PVRSS zaručuje, že je optimizér kompatibilní se stovkami měničů předních výrobců. Navíc je krytý zárukou 25 let, což podtrhuje jeho vysokou spolehlivost a životnost.


Technické specifikace Tigo TS4-A-2F


Elektrické parametry

• Maximální proud (Imp / Isc): 15 A / 20 A – bezpečná proudová kapacita.

• Rozsah vstupního napětí (Vmp): 16–80 V (pro 1 panel) – univerzální použití s většinou panelů.

• Maximální systémové napětí: 1000 V / 1500 V* – vhodné i pro velké instalace.

• Maximální výstupní proud: 15 A – stabilní a bezpečný provoz.

• Maximální výstupní výkon: 1400 W (700 W / vstup) – podpora dvou panelů.

• Doporučené hodnocení pojistky: 25 A – pro bezpečné zapojení.

• Maximální účinnost: 99,9 % – minimální ztráty při provozu.

• Časový limit rychlého vypnutí: <30 s – okamžitá reakce v nouzi.

• PVRSE omezení: ≤240 VA, ≤8 A, ≤30 V DC – splňuje UL 1741.

Komunikace a připojení

• Komunikace: PLC – přenos dat po FV vodičích.

• Vstupní kabely: 0,13 / 0,2 / 1,2 / 1,3 m – flexibilní délky pro různé panely.

• Výstupní kabely: 2,2 / 2,4 m – pohodlné zapojení do stringu.

• Konektory: MC4 / EVO2 – standardní provedení.

Provozní prostředí

• Provozní teplota: -40 až +85 °C – odolnost vůči extrémním podmínkám.

• Skladovací teplota: -40 až +85 °C – dlouhodobá spolehlivost.

• Maximální nadmořská výška: 3000 m – vhodné i pro horské oblasti.

• Krytí: IP68 / NEMA 3R – maximální ochrana proti vodě a prachu.

Mechanické parametry

• Rozměry: 139,7 × 138,4 × 22,9 mm – kompaktní konstrukce.

• Hmotnost: 590 g – lehký a snadno instalovatelný.

Obecné parametry

• Certifikace: UL 1741 PVSRE, UL 1741 PVRSS, CSA 22.2, IEC 62109, NEC 690.12 – garantovaná kvalita a bezpečnost.

• Záruka: 25 let – dlouhodobá spolehlivost.


FAQ – Časté dotazy k Tigo TS4-A-2F


1. K čemu odpojovač Tigo TS4-A-2F slouží?
Je určen pro rychlé vypnutí FV panelů na úrovni modulu. Zvyšuje bezpečnost systému a chrání jak instalaci, tak osoby při zásahu nebo údržbě.

2. Kolik panelů zvládne jeden odpojovač obsloužit?
TS4-A-2F je navržen pro dva solární panely s celkovým výkonem až 1400 W (max. 700 W na jeden vstup).

3. Je kompatibilní s mým měničem?
Ano, díky PVRSS certifikaci byl testován s mnoha světovými značkami měničů. Kompatibilitu ještě posiluje využití technologie PLC.

4. Jak probíhá instalace?
Odpojovač se jednoduše upevní na rám FV panelu nebo do konstrukce. Zapojení je rychlé díky standardním konektorům MC4/EVO2 a různým délkám kabelů.

5. Jak je zajištěna odolnost proti povětrnostním podmínkám?
Zařízení má ochranu IP68, takže je plně chráněno proti vodě a prachu. Díky teplotnímu rozsahu od -40 do +85 °C je vhodné pro všechny klimatické podmínky.

6. Vyžaduje Tigo TS4-A-2F vysílač RSS?
Ano, pro správnou funkci rychlého vypnutí je nutné použití buď vysílače RSS Tigo, nebo měniče s integrovaným certifikovaným vysílačem Tigo.

7. Jaká je životnost a záruka?
Tigo poskytuje na TS4-A-2F 25letou záruku, což odpovídá životnosti většiny moderních FV systémů.
