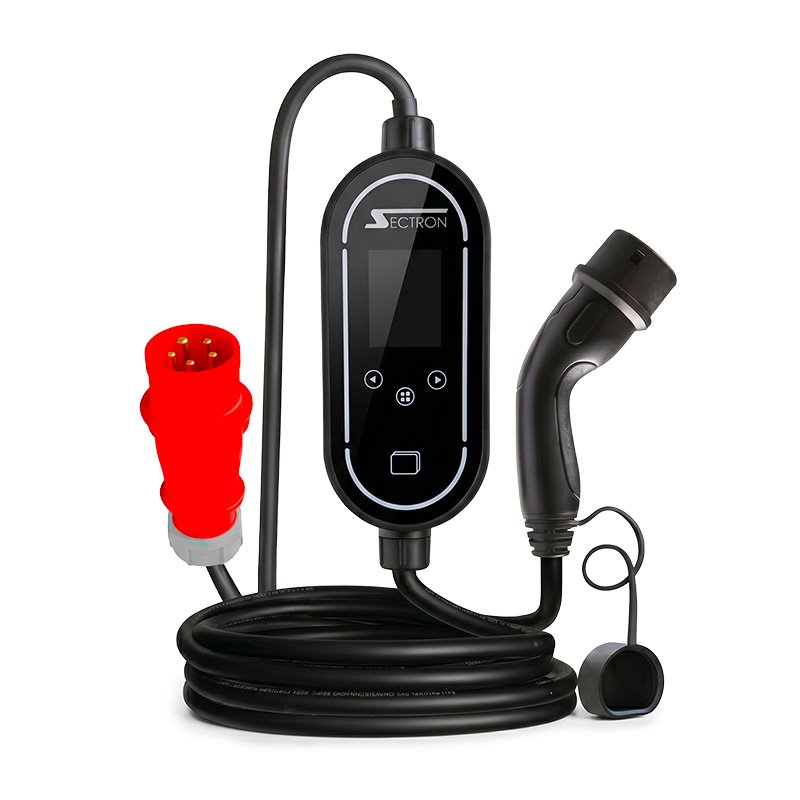

Přenosná nabíječka SECTRON NEXUS 10m /16A, 400V, CEE 5pin - Type 2/

Přenosná nabíječka SECTRON NEXUS (16A, 11 kW, 10 m) — Maximální dosah 10 m a bezpečné 11kW nabíjení

Neomezený akční rádius pro nabíjení v garáži i na příjezdové cestě

Standardní pětimetrové kabely nabíjecích stanic představují v reálném provozu časté omezení. Pokud je třífázová zásuvka umístěna hlouběji v garáži, na protilehlé stěně dílny nebo musíte zaparkovat na dvoře za druhým autem, běžný kabel k nabíjecímu portu vozu zkrátka nedosáhne. Používání neodborných prodlužovacích přívodů při třífázovém nabíjení vysokým výkonem přitom znamená vážné bezpečnostní riziko spojené s přehříváním spojů a rizikem požáru.

Chytrá přenosná nabíjecí stanice SECTRON NEXUS s kabelem o délce 10 metrů tento problém spolehlivě eliminuje a přináší naprostou svobodu parkování. Spojuje v sobě mobilitu cestovní nabíječky s plným výkonem stacionárního wallboxu až 11 kW. Připojuje se přímo do standardní průmyslové pětikolíkové zásuvky CEE 400 V / 16 A. Díky přehlednému barevnému 2,4″ LCD displeji, konektivitě Wi-Fi i Bluetooth, integrované proudové ochraně RCD typu B a podpoře cloudové platformy SECTRON EMA získáte špičkově vybavenou nabíjecí stanici s velkorysým akčním rádiem.

Klíčové parametry a jejich přínos v praxi

• Mimořádný dosah díky 10m kabelu — umožňuje pohodlné zapojení vozidla i přes celou garáž, na příjezdové cestě nebo při parkování za jiným automobilem bez nutnosti manipulace s vozy.

• Třífázový nabíjecí výkon až 11 kW — zajišťuje rychlé doplnění energie s možností přesné manuální regulace proudu od 6 A do 16 A po 1 A podle kapacity vaší sítě a jističů.

• Integrovaná proudová ochrana typu B (AC 30 mA, DC 6 mA) — garantuje nekompromisní elektrickou bezpečnost s detekcí střídavých i stejnosměrných reziduálních proudů bez nutnosti drahých zásahů do domovního rozvaděče.

• Barevný 2,4″ LCD displej — přehledně v reálném čase zobrazuje okamžitý výkon, napětí a proud na každé fázi, celkovou spotřebu v kWh, provozní teplotu i případné chybové stavy v českém jazyce.

• Mobilní aplikace SECTRON NEXUS (Wi-Fi a Bluetooth) — poskytuje kompletní vzdálenou správu, plánování relací, detailní statistiky a možnost exportu protokolů o nabíjení přímo do PDF či Excelu.

• Flexibilní autorizace přístupu — chrání stanici před zneužitím cizími osobami pomocí RFID karet (paměť pro 6 karet), zabezpečení PIN kódem, aplikace nebo volitelného automatického startu Plug & Charge.

• Nástěnný držák a brašna v základním balení — pomocí dodaného držáku vytvoříte během chvíle pevný nástěnný wallbox, zatímco pevná brašna umožní čisté a bezpečné uložení 10m kabelu v kufru.

• Podpora protokolu OCPP 1.6-J a platforma SECTRON EMA — umožňuje přímou integraci stanice do cloudových systémů pro firemní správu vozových parků, monitoring a rozúčtování nákladů.

• Dynamické řízení zátěže (ModBus TCP) — podporuje komunikaci přes Wi-Fi pro regulaci nabíjecího proudu podle aktuální rezervované kapacity objektu či fotovoltaických přebytků.

• Prvotřídní odolnost s krytím IP67 — prachotěsná a vodotěsná konstrukce z nehořlavého polykarbonátu s UV stabilizací garantuje spolehlivost v rozsahu teplot −30 °C až +55 °C.



Svoboda parkování a komfortní ovládání každý den

S nabíječkou SECTRON NEXUS v 10metrové verzi odpadá nutnost parkovat vůz těsně u zdi se zásuvkou. Desetimetrový prémiový kabel s vodiči 5× 2,5 mm² + 1× 0,5 mm² poskytuje dostatečnou flexibilitu a mechanickou odolnost pro každodenní manipulaci. Ergonomický konektor Typ 2 (IEC 62196-2) je vybaven gumovou ochrannou krytkou chránící kontakty před prachem a vlhkostí.

Při domácím použití stačí ovládací jednotku zavěsit do nástěnného držáku namontovaného v doporučené výšce 110 cm nad zemí. Na barevném 2,4″ LCD displeji vidíte veškeré provozní parametry bez nutnosti brát do ruky telefon. Stav nabíjení navíc indikuje obvodový LED světelný prstenec, jehož decentní pulzování signalizuje probíhající proces. Pokud se chystáte na cesty, kabel snadno smotáte do dodávané kruhové brašny, která zabrání znečištění zavazadlového prostoru.

Inteligentní řízení výkonu a pokročilá bezpečnost sítě

Nabíječka SECTRON NEXUS funguje jako vysoce inteligentní řídicí stanice s výkonem laditelným v rozsahu 1,3 kW až 11 kW. Plynulé nastavení proudu od 6 A do 16 A v krocích po 1 A umožňuje nabíjet optimální rychlostí i v objektech s přísně limitovaným hlavním jističem.

Řídicí elektronika nepřetržitě analyzuje stav sítě a chrání vozidlo i elektroinstalaci. Disponuje ochranou proti přepětí, podpětí, přetížení, zkratu i funkcí detekce svaření kontaktů relé. V napájecí pětikolíkové vidlici CEE je integrován teplotní NTC senzor, který v reálném čase sleduje stav kontaktů zásuvky. Pokud teplota vidlice dosáhne 95 °C po dobu 10 sekund, zařízení nabíjení okamžitě přeruší a po zchladnutí pod 75 °C proces samočinně obnoví. Ve vnitřní paměti zůstává uložena historie posledních 30 nabíjecích cyklů pro zpětnou kontrolu odběru.

Praktické scénáře využití v domácím i firemním prostředí

Scénář 1: Domácí nabíjení na dvoře a noční proud

Zásuvku CEE 400 V máte instalovanou uvnitř dílny nebo na zadní stěně garáže, ale vůz stojí venku pod přístřeškem či na příjezdové cestě. Díky délce kabelu 10 m bez problémů propojíte vůz bez nutnosti vjíždět dovnitř. Na displeji nebo v mobilní aplikaci aktivujete odložený start s nastavením časového okna nízkého tarifu (např. 00:00–06:00). Stanice sepne nabíjení přesně v době levné elektřiny a ráno máte baterii připravenou na další den.

Scénář 2: Firemní parkoviště, fleetový provoz a systém SECTRON EMA

Ve firemním areálu obslouží jedna nabíječka SECTRON NEXUS s 10m kabelem dvě i tři vedle sebe zaparkovaná stání bez přeparkovávání aut. Připojením k síti přes Wi-Fi 2,4 GHz a protokolu OCPP 1.6-J zařízení integrujete do cloudové platformy SECTRON EMA (ema.sectron.cz). Řidiči služebních vozů se před zahájením nabíjení autorizují přidělenou RFID kartou nebo PIN kódem. Správce vozového parku má přes centrální rozhraní kompletní přehled o odebraných kWh a data může exportovat do Excelu pro daňově uznatelné vyúčtování.

Pro koho je produkt určený

• Majitelé rodinných domů s velkým pozemkem či dlouhým vjezdem: Pro uživatele, kteří mají třífázovou zásuvku dále od parkovacího místa a potřebují překlenout větší vzdálenost bez kompromisů v bezpečnosti a rychlosti nabíjení.

• Firmy, živnostníci a provozovatelé komerčních areálů: Pro podnikatele vyžadující robustní nabíjecí bod s autorizací přístupu, protokolem OCPP a prodlouženou 3letou zárukou platnou i pro nákup na IČO.

• Rodiny s více elektromobily: Umožňuje pohodlné nabíjení druhého vozu zaparkovaného v řadě za prvním bez nutnosti přeparkovávat.

• Požadavky na instalaci: Stanice je určena pro přímé připojení do třífázové pětikolíkové zásuvky CEE 400 V / 16 A. Napájecí větev musí být vybavena řádným jištěním (16 A nebo méně) a plně funkčním ochranným vodičem PE. V případě neuzemněné sítě či specifických chyb palubní diody vozu umožňuje stanice v servisním menu aktivovat volitelný režim CP.



Udržitelnost a ekologie

• Vysoká mechanická odolnost: Nehořlavé tělo z polykarbonátu s UV stabilitou a odolný kabel zamezují předčasnému opotřebení a zaručují dlouhou technickou životnost.

• Minimální vlastní spotřeba: Energeticky optimalizovaná řídicí elektronika vykazuje v pohotovostním režimu spotřebu pod 3 W. Chlazení probíhá přirozeným prouděním vzduchu bez hlučných a poruchových ventilátorů.

• Soulad se směrnicemi CE a RoHS: Výrobek splňuje nejpřísnější limity pro omezení nebezpečných látek a evropské bezpečnostní normy.

• Recyklace v rámci WEEE: Zařízení je plně recyklovatelné a po skončení životního cyklu patří k ekologickému zpracování na certifikovaná odběrná místa elektroodpadu.



Technické specifikace

• Typ zařízení: Inteligentní přenosná nabíjecí stanice pro elektromobily (IC-CPD, režim 2 / Mode 2) — Plnohodnotná alternativa nástěnného wallboxu s mobilitou na cesty.

• Vstupní a výstupní napětí: AC 230 / 400 V, 50/60 Hz (3 fáze) — Standardní třífázové síťové napájení kompatibilní s evropskými rozvody.

• Maximální nabíjecí výkon: až 11 kW (rozsah 1,3 kW až 11 kW) — Rychlé dobíjení maximální povolenou rychlostí palubní třífázové nabíječky vozu.

• Nastavitelný nabíjecí proud: 6 A až 16 A v krocích po 1 A — Možnost plynulého omezení zátěže podle aktuálních možností elektroinstalace.

• Vstupní napájecí vidlice: CEE 400 V / 16 A 5-pin (červená třífázová vidlice) — Přímé zapojení do běžné zásuvky v garáži či dílně.

• Výstupní konektor do vozidla: Type 2 dle IEC 62196-2 Female plug (DSIEC2e-EV32P) — Univerzální evropský konektor pro všechny BEV i PHEV.

• Délka nabíjecího kabelu: 10 metrů — Maximální akční rádius pro nabíjení na větší vzdálenost bez kompromisů v bezpečnosti.

• Specifikace vodičů kabelu: 5× 2,5 mm² + 1× 0,5 mm² — Poctivý průřez měděných vodičů zajišťující minimální napěťové úbytky i na délce 10 metrů.

• Proudová ochrana (RCD): Typ B (AC 30 mA, DC 6 mA) — Vestavěná ochrana před střídavým i stejnosměrným reziduálním proudem vyžadovaná normami pro dobíjení EV.

• Elektrické ochrany: Ochrana proti přepětí, podpětí, přetížení, zkratu, úniku proudu a detekce svaření relé — Komplexní zabezpečení vozidla i domácí sítě.

• Teplotní monitoring vidlice: Integrovaný NTC termistor přímo v zástrčce CEE — Automatické přerušení nabíjení při teplotě nad 95 °C a obnovení po ochlazení pod 75 °C.

• Stupeň krytí: IP67 — Plná prachotěsnost a vysoká odolnost proti vodě a nepříznivému počasí.

• Displej: 2,4″ barevný LCD — Zobrazuje okamžité napětí, proud po fázích, výkon, dodanou energii v kWh i teplotu.

• Bezdrátová rozhraní: Wi-Fi 2,4 GHz a Bluetooth — Lokální i vzdálená komunikace s chytrým telefonem.

• Komunikační protokoly: OCPP 1.6-J a ModBus TCP — Připraveno pro firemní backendy, platformu SECTRON EMA i dynamické řízení zátěže.

• Způsoby autorizace: RFID karta (13,56 MHz, max. 6 karet), PIN kód, mobilní aplikace, režim Plug & Charge — Spolehlivé zamezení neoprávněnému odběru energie.

• Historie nabíjení: Paměť pro 30 posledních nabíjecích cyklů — Možnost zpětného prohlížení dodané energie a parametrů.

• Časové plánování: Až 3 nezávislé plány s volbou dnů v týdnu — Plně automatizované nabíjení v levném tarifu.

• Rozměry ovládacího těla: 200 × 90 × 52 mm (V × Š × H) — Kompaktní provedení nepřekážející na zdi ani v kufru.

• Hmotnost stanice: cca 3,0 kg — Snadno přenosná jednotka pro každodenní manipulaci.

• Materiál pouzdra: Polykarbonát (PC) — Samozhášivý, UV stabilní a mechanicky vysoce odolný.

• Provozní rozsah: Teplota −30 °C až +55 °C, vlhkost do 95 % RH, nadmořská výška do 2 000 m — Spolehlivý celoroční provoz v náročných venkovních podmínkách.

• Vlastní spotřeba v pohotovosti: < 3 W — Zanedbatelný odběr energie v klidovém stavu.

• Certifikace a normy: ČSN EN 62752:2016 + A1:2020 + Z1:2025, ČSN EN 61851-1:2019, CE, RoHS — Plná shoda s evropskou legislativou a normami pro EVSE.

• Záruční podmínky: Prodloužená záruka 3 roky — Platí v plném rozsahu pro koncové spotřebitele i firmy a živnostníky (nákup na IČO).

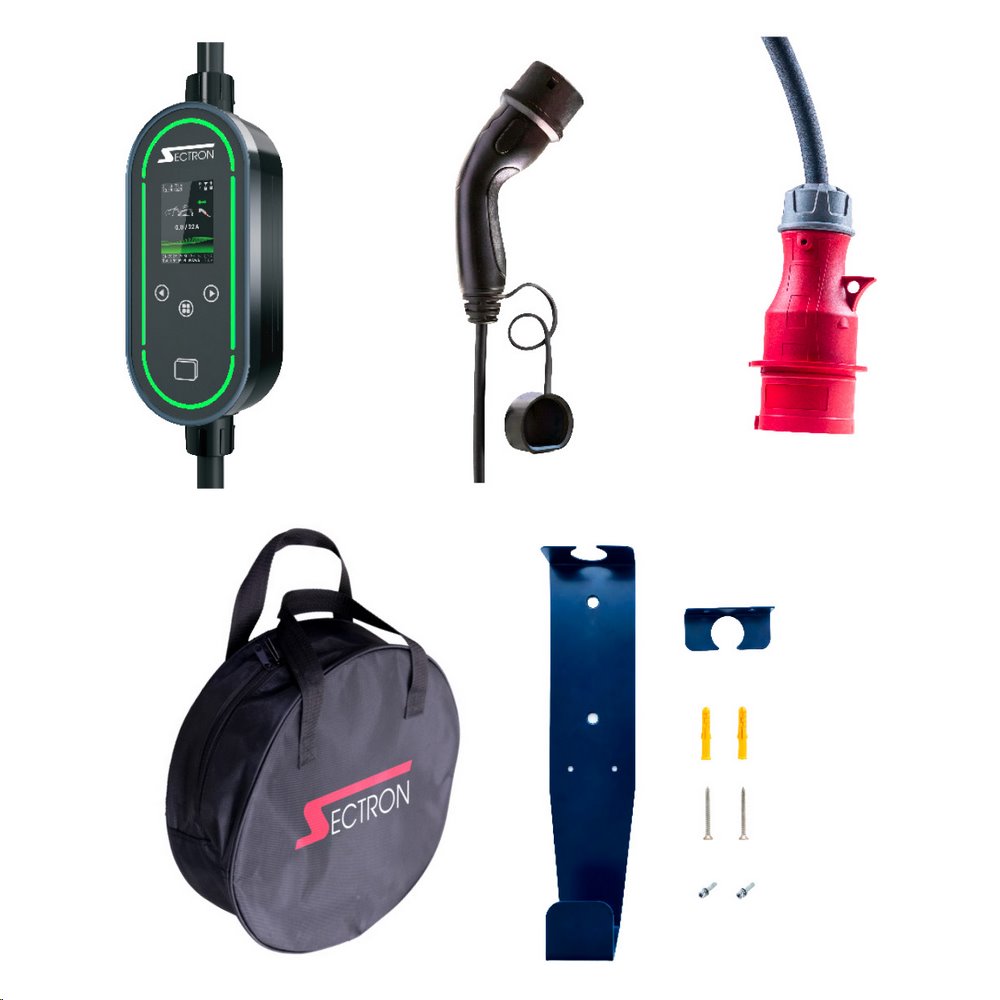

• Obsah balení: Přenosná nabíjecí stanice SECTRON NEXUS (kabel 10 m, vidlice CEE a konektor Typ 2), kovový nástěnný držák včetně hmoždinek a šroubů, praktická přepravní taška, stručný návod k obsluze (QSG).



FAQ — Časté otázky zákazníků

1. V čem je hlavní výhoda 10metrové verze oproti standardnímu 5m kabelu?

Desetimetrový kabel poskytuje dvojnásobný dosah, což řeší situace, kdy máte zásuvku umístěnou ve vzdálenějším rohu garáže, na zdi domu nebo potřebujete nabíjet vůz stojící na příjezdové cestě za jiným automobilem. Nemusíte tak složitě přeparkovávat vozy ani investovat do přemístění zásuvky.

2. Dochází u 10metrového kabelu k poklesu nabíjecího napětí nebo výkonu?

Nikoliv. Kabel je osazen kvalitními měděnými vodiči o průřezu 5× 2,5 mm², které jsou přesně dimenzovány pro přenos jmenovitého proudu 16 A při napětí 400 V. Ztráty na 10 metrech jsou zanedbatelné a stanice dodává plný výkon 11 kW stejně spolehlivě jako kratší varianta.

3. Lze kabel během nabíjení ponechat částečně smotaný?

Před zahájením nabíjení plným výkonem doporučujeme kabel vždy zcela rozvinout. Při dlouhodobém průchodu proudu 16 A těsně navinutým svazkem může docházet ke kumulaci indukovaného tepla. Rozvinutý kabel se přirozeně ochlazuje okolním vzduchem.

4. Lze 10m verzi zapojit i do běžné domovní zásuvky 230 V?

Ano. V nabídce volitelného příslušenství jsou dostupné certifikované redukce SECTRON z vidlice CEE 5pin 16 A na běžnou domácí zásuvku Schuko / CZ 230 V (16 A), modrou kempingovou zásuvku CEE 3pin 230 V nebo průmyslovou zásuvku CEE 5pin 32 A. Nabíječka automaticky upraví režim na jednofázový odběr.

5. Jak funguje zabudovaná proudová ochrana typu B?

Zařízení v sobě integruje proudový chránič reagující na střídavý svodový proud 30 mA i na stejnosměrný proud 6 mA (RCD typ B). Stejnosměrné proudy mohou vznikat při závadě palubní nabíječky a standardní domovní chrániče typu A je nedokážou zachytit. Díky vestavěné ochraně typu B není nutné provádět žádné drahé úpravy v domovní rozvodné skříni.

6. Co se stane, pokud se začne přehřívat zásuvka ve zdi?

Napájecí CEE vidlice nabíječky SECTRON NEXUS obsahuje integrovaný teplotní NTC senzor. Pokud teplota kontaktů zásuvky překročí 95 °C po dobu 10 sekund, řídicí elektronika proces okamžitě zastaví, aby zabránila poškození elektroinstalace. Jakmile teplota klesne pod 75 °C, stanice nabíjení automaticky obnoví.

7. Je možné stanici používat venku na dešti nebo v mrazu?

Ano. Řídicí jednotka i konektory mají certifikované krytí IP67, což zajišťuje naprostou prachotěsnost a odolnost proti stříkající i ponořené vodě. Rozsah provozních teplot od −30 °C do +55 °C zaručuje bezchybnou funkci v horkém létě i v zimních mrazech.

8. Jak lze zajistit nabíječku proti neoprávněnému odběru?

Stanice nabízí autorizaci pomocí přiložení RFID karty (až 6 uživatelských karet), zadáním čtyřmístného PIN kódu na displeji nebo spuštěním z mobilní aplikace SECTRON NEXUS. Pokud je nabíječka umístěna v uzavřené garáži, můžete v menu zapnout režim Plug & Charge pro okamžité spuštění hned po zasunutí konektoru do auta.

9. Jaké výhody přináší protokol OCPP 1.6-J a platforma SECTRON EMA pro firmy?

Díky protokolu OCPP 1.6-J a cloudovému prostředí SECTRON EMA můžete nabíječku propojit s centrální správou dobíjení. Získáte možnost vzdáleného dohledu, správy uživatelských účtů řidičů, sledování nákladů a generování podrobných výkazů pro účetnictví a daňové doklady.
