Přepěťová ochrana VCX L2-2-C+D AC třída T2T3 (C+D) 2P 40kA

Přepěťová ochrana VCX L2-2-C+D AC T2+T3 2P 40 kA — Kompaktní ochrana T2+T3 s Up ≤ 1,2 kV


Komplexní ochrana jednofázových rozvodů před bleskovým proudem i přepětím

Atmosférické výboje i běžné spínací procesy v distribuční síti představují stálé riziko pro citlivou koncovou elektroniku, řídicí jednotky tepelných čerpadel, serverovou techniku i domácí spotřebiče. Nekontrolovaná napěťová špička dokáže během zlomku sekundy nevratně poškodit polovodičové součástky a způsobit rozsáhlé materiální škody nebo náhlé výpadky provozu. Zvláště v moderních instalacích s vysokou hustotou elektronických zařízení představuje absence koordinované přepěťové ochrany zásadní bezpečnostní i finanční riziko.

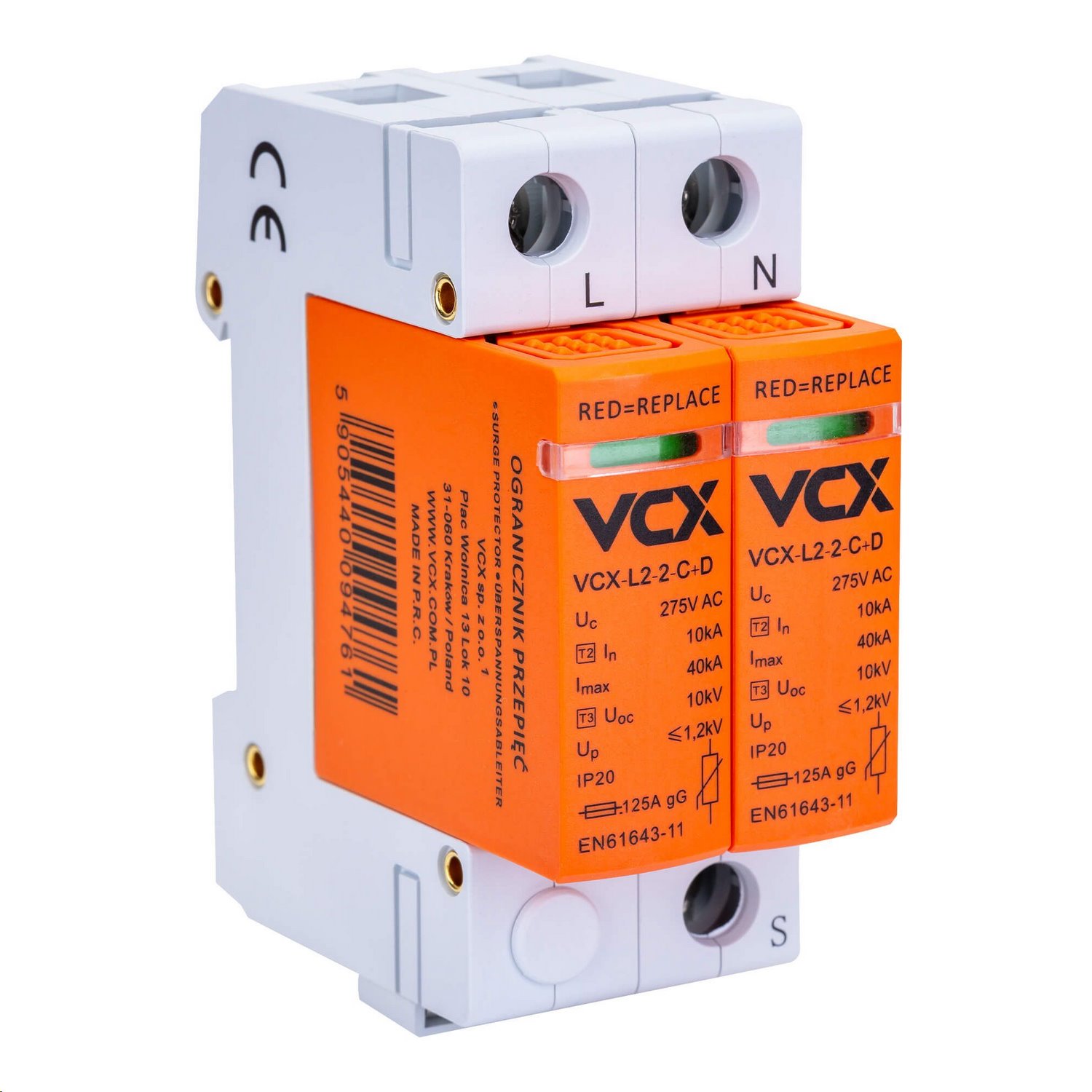

Modulární svodič přepětí VCX L2-2-C+D (třída T2+T3) přináší dvoustupňové řešení v kompaktním dvoupólovém provedení pro jednofázové sítě TN-S (230 V AC). Díky integrované varistorové technologii MOV odvádí impulsní proudy až do Imax 40 kA při nízké ochranné hladině Up ≤ 1,2 kV, aniž by vyžadoval vazební impedance či oddělovací vzdálenosti mezi jednotlivými stupni. Přístroj je určen k přímé montáži na standardní DIN lištu TH35, nabízí optickou indikaci provozního stavu a zamezuje průniku přepětí k chráněným technologiím v podružných i hlavních domovních rozvaděčích.

Klíčové parametry a jejich přínos v praxi


• Kombinovaná ochrana T2+T3 (třída C+D) — spojuje střední i jemnou ochranu v jednom pouzdře, což eliminuje nutnost instalace oddělovacích tlumivek a šetří místo v rozvaděči.

• Maximální svodový proud Imax 40 kA (8/20 µs) — spolehlivě absorbuje a odvádí energii indukovaných přepětí vzniklých při úderu blesku nebo spínacích pochodech v síti.

• Nízká ochranná úroveň Up ≤ 1,2 kV — garantuje bezpečnou hladinu zbytkového napětí, která neohrozí ani citlivé mikroprocesorové spotřebiče a řídicí systémy.

• Blesková doba odezvy ≤ 25 ns — varistory okamžitě reagují na strmý nárůst přepěťové vlny a svedou ji do uzemnění dříve, než zasáhne připojené technologie.

• Kompaktní šířka 2 moduly (36 mm) — vyžaduje minimum prostoru na DIN liště, což je ideální pro moderní bytové rozvodnice i podružné technologické skříně.

• Robustní třmenové svorky do 35 mm² — umožňují bezpečné připojení plných i laněných vodičů s vysokým utahovacím momentem až 3,5 Nm.

• Vizuální stavová indikace — mechanické kontrolní okénko (zelená = aktivní ochrana, červená = vyřazeno z provozu) umožňuje okamžitou kontrolu pouhým pohledem bez nutnosti měření.

• Trvalé provozní napětí Uc 275 V AC — dostatečná rezerva vůči jmenovitému napětí 230 V zabraňuje nežádoucímu přehřívání varistorů při běžném kolísání v síti.


Koordinovaná ochrana T2+T3 s nulovým nárokem na vazební délky

Při běžném odděleném zapojení vyžaduje koordinace mezi svodiči typu T2 (střední ochrana) a T3 (jemná ochrana) indukční oddělení tlumivkou nebo vedení o délce alespoň 10 metrů, aby došlo ke správnému fázovému odstupňování energie. Svodič VCX L2-2-C+D toto konstrukční omezení plně odbourává přesně sladěnými parametry varistorových bloků uvnitř jednoho těla.

Přístroj zvládá jmenovitý impulsní výbojový proud In 10 kA (8/20 µs) a mezní rázový proud Imax 40 kA na pól při kombinovaném zkušebním impulzu Uoc 10 kV. Oproti standardním modelům v této třídě vykazuje nízký klidový zbytkový proud Ipe < 250 µA, čímž předchází zbytečným ztrátám a tepelnému namáhání součástek. Maximální povolené předjištění až 125 A gL/gG navíc znamená, že v instalacích s hlavním jističem do 125 A není nutné osazovat dodatečné předřazené pojistky, což šetří instalační čas i náklady na materiál.


Scénáře nasazení v jednofázových instalacích a podružných rozvaděčích

• Domovní a bytové instalace (B2C): Při osazení do bytové rozvodnice v síti TN-S (230 V AC) zajišťuje ochranu jednofázových okruhů napájejících střídače fotovoltaiky, řídicí jednotky tepelných čerpadel, pračky, chladničky i drahou audio-video techniku. Při dodržení montážního pravidla a + b ≤ 0,5 m (celková délka připojovacích vodičů k fázím a uzemnění) je minimalizován indukční úbytek napětí, takže chráněná zařízení nepřijdou do kontaktu s nebezpečným přepětím.

• Průmyslové řídicí skříně a telekomunikační racky (B2B): V podružných rozvaděčích MaR, serverových skříních nebo kamerových systémech tvoří spolehlivou bariéru proti spínacímu přepětí od stykačů, transformátorů a pohonů. Široký rozsah provozních teplot od -30 °C do +50 °C dovoluje celoroční provoz v nevytápěných technologických prostorách i venkovních kioscích.


Pro koho je přepěťová ochrana VCX určena

• Elektromontážní firmy a elektrikáři: Klíčový prvek pro realizaci a modernizaci jednofázových elektroinstalací splňujících požadavky norem ČSN EN 62305 a ČSN EN 61643-11. Montáž, připojení i revize vyžadují odbornou elektrotechnickou kvalifikaci v souladu se zákonem č. 250/2021 Sb. a NV č. 194/2022 Sb.

• Správci IT infrastruktury a technici MaR: Ochrana koncových větví napájejících rozvaděče měření a regulace, kamerové ústředny CCTV a datové rozvaděče, kde by poškození přepětím znamenalo výpadek kritických systémů.

• Majitelé nemovitostí (nákup pro odbornou montáž): Dostupná a technicky certifikovaná ochrana jednofázových okruhů rodinných domů, bytů či rekreačních objektů před nákladnými škodami na domácích spotřebičích.


Udržitelnost a ekologická likvidace

Výrobek podléhá evropským předpisům o nakládání s odpadními elektrickými a elektronickými zařízeními (WEEE). Zařízení po ukončení životnosti nebo po definitivním poškození varistorových prvků nesmí být vyhazováno do směsného komunálního odpadu. Předejte jej k bezplatné ekologické recyklaci na autorizovaných sběrných místech elektroodpadu (např. v síti Elektrowin, REMA či Asekol), kde jsou využitelné kovové svorky a plastové tělo odborně separovány a materiálově využity.


Technické specifikace


• Typ ochrany: Svodič přepětí T2+T3 (třída C+D) — Kombinovaná střední a jemná ochrana v jednom těle bez nutnosti tlumivek.

• Technologické provedení: Varistorové (MOV) — Zajišťuje rychlé svedení přepěťové vlny bez vzniku následného síťového proudu.

• Počet pólů: 2P (L + N) — Určeno pro jednofázové rozvody v distribučních sítích TN-S.

• Jmenovité provozní napětí (Un): 230 V AC — Standardní jednofázová síť v ČR.

• Nejvyšší trvalé provozní napětí (Uc): 275 V AC — Zajišťuje napěťovou rezervu chránící varistory před předčasnou degradací.

• Jmenovitý výbojový proud T2 (In 8/20 µs): 10 kA na pól — Zkušební proud garantující odolnost při opakovaných přepěťových rázech.

• Maximální výbojový proud T2 (Imax 8/20 µs): 40 kA na pól — Mezní schopnost odvést energii i při masivním rázovém impulzu.

• Zkušební napětí T3 (Uoc): 10 kV — Jemný stupeň ochrany pro koncová elektronická zařízení.

• Napěťová ochranná hladina (Up): ≤ 1,2 kV — Bezpečná mez zbytkového napětí pro citlivé koncové spotřebiče.

• Doba odezvy (tA): ≤ 25 ns — Rychlá reakce omezující přepětí hned v počáteční fázi náběhu.

• Svodový proud při jmenovitém napětí (Ipe): < 250 µA — Nízký klidový proud bez zbytečného zahřívání přístroje.

• Maximální předřazené jištění (F2): 125 A gL/gG — Není vyžadováno další jištění, pokud je hlavní ochrana F1 ≤ 125 A.

• Připojovací průřez vodičů: Až 35 mm² — Umožňuje bezpečné připojení silových přívodních a ochranných vodičů.

• Doporučená délka odizolování vodiče: 10 mm — Zajišťuje plný kontakt ve svorce bez nekrytých živých částí.

• Utahovací moment svorek: 3,5 Nm — Pevný a spolehlivý kontakt zamezující vzniku přechodových odporů.

• Montáž: DIN lišta TH35 — Standardní nacvaknutí do běžných modulárních rozvodnic.

• Šířka přístroje: 2 moduly (36 mm) — Standardizovaný rozměr šetřící místo v rozvodnici.

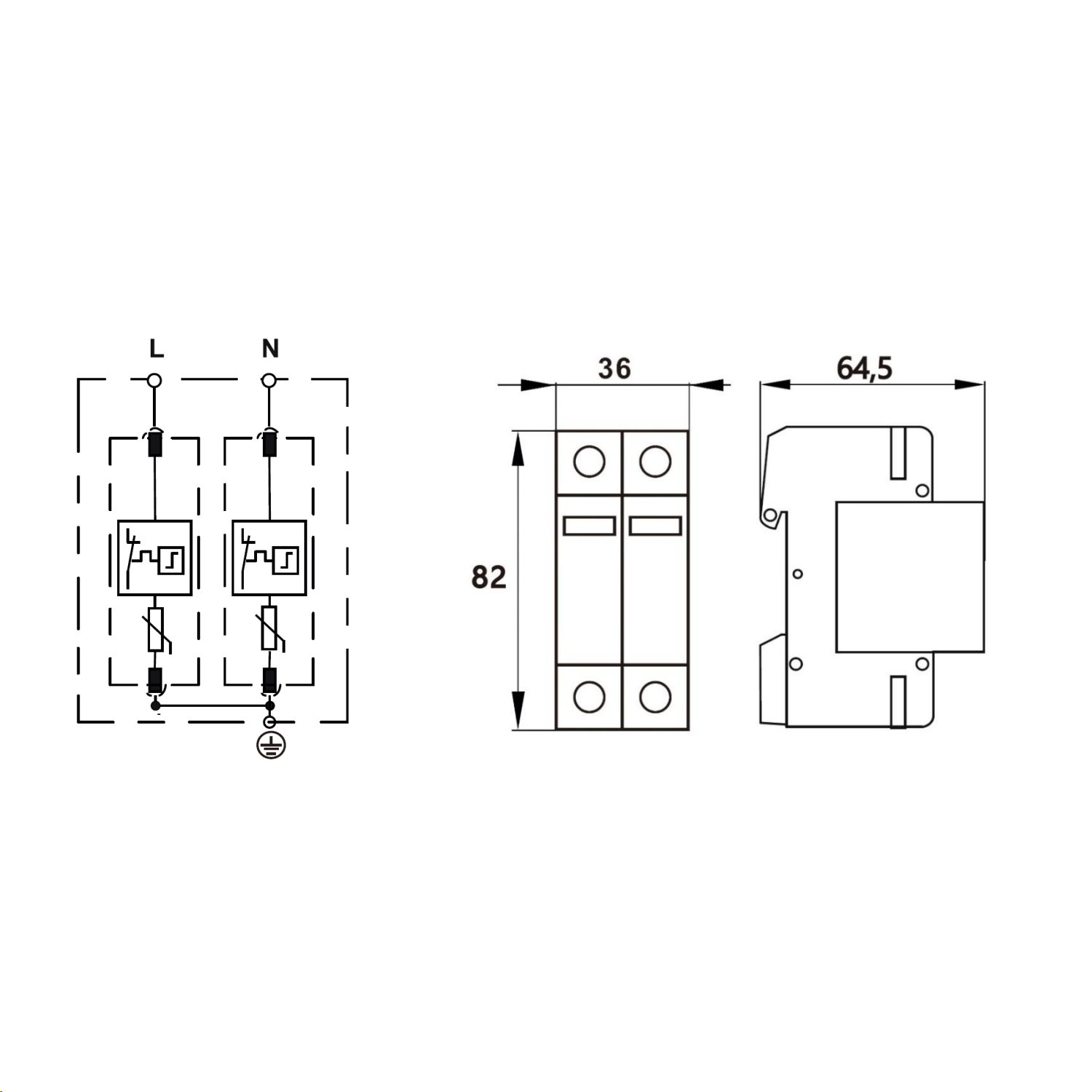

• Celkové rozměry: 36 × 82 × 64,5 mm — Kompaktní zástavbová hloubka vhodná pro běžné plastové i oceloplechové skříně.

• Stupeň krytí: IP20 — Ochrana proti nebezpečnému dotyku prstem při zavřeném krytu rozvaděče.

• Rozsah provozních teplot: -30 °C až +50 °C — Spolehlivý provoz v nevytápěných rozvaděčích a venkovních pilířích.

• Rozsah skladovacích teplot: -30 °C až +70 °C — Bezpečné skladování bez rizika degradace parametrů.

• Optický ukazatel stavu: Zelená = aktivní ochrana / Červená = nefunkční — Okamžitá kontrola bez nutnosti demontáže či měření.


FAQ — Časté otázky zákazníků


1. Lze při červené indikaci vyměnit pouze samostatný zásuvný modul? Ne, výrobce VCX u této řady neprodává samostatné náhradní moduly. Pokud varistor absorbuje nadlimitní přepětí a kontrolní okénko zčervená, je nutné vyměnit celou přepěťovou ochranu jako kompletní přístroj.

2. Do jakého typu sítě lze svodič VCX L2-2-C+D připojit? Přístroj je zkonstruován pro jednofázové sítě typu TN-S, kde je samostatně veden fázový vodič (L), nulový vodič (N) a ochranný vodič (PE). Do rozvodů typu TN-C se pro jednofázové napájení používá jednopólový svodič (1P).

3. Kdy je nutné svodič předjistit přídavnou pojistkou? Dodatečné předjištění (F2) s maximální hodnotou 125 A gL/gG je předepsáno pouze v případě, že předřazené hlavní jištění v objektu (F1) překračuje 125 A. Je-li hlavní jistič F1 roven nebo menší než 125 A, žádné další pojistky se do větve přepěťové ochrany neosazují.

4. Proč je nutné dodržet délku přívodních vodičů do 0,5 metru? Pravidlo a + b ≤ 0,5 m (součet délek vodiče od fáze ke svodiči a od svodiče k přípojnici PE) je zásadní pro účinnost ochrany. Delší vodiče vnášejí do obvodu parazitní indukčnost, na které při strmém bleskovém impulzu vzniká vysoký úbytek napětí, což zásadně zhoršuje celkovou napěťovou hladinu Up v chráněném rozvodu.

5. Proč tato kombinace T2+T3 nevyžaduje oddělovací tlumivky? Svodič VCX L2-2-C+D má koordinaci obou stupňů vyřešenu přímo vnitřní skladbou varistorových komponent. Přístroj zvládá jak odvod rázového proudu střední vlny T2, tak omezení napětí jemného stupně T3 bez nutnosti fyzického odstupu 10 metrů kabelu mezi stupni.

6. Mohu si přepěťovou ochranu nainstalovat svépomocí? Nikoliv. Instalace v rozvaděči vyžaduje zásah do silových obvodů a smí ji provádět pouze kvalifikovaný elektrotechnik s platným oprávněním dle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Neodborná instalace ohrožuje bezpečnost a vede ke ztrátě záruky.

7. Jak často je potřeba stav svodiče kontrolovat? Doporučuje se provádět vizuální kontrolu stavových terčíků minimálně jednou ročně a bezprostředně po každé silné bouřce či úderu blesku v blízkém okolí. Zelená signalizuje bezchybný provoz, červená okamžitou potřebu výměny celého přístroje.

8. Jakým momentem dotáhnout připojovací svorky? Výrobce předepisuje utahovací moment 3,5 Nm při délce odizolování vodiče 10 mm. Správný moment zaručuje nízký přechodový odpor a spolehlivost spoje při průchodu velkých impulsních proudů.
