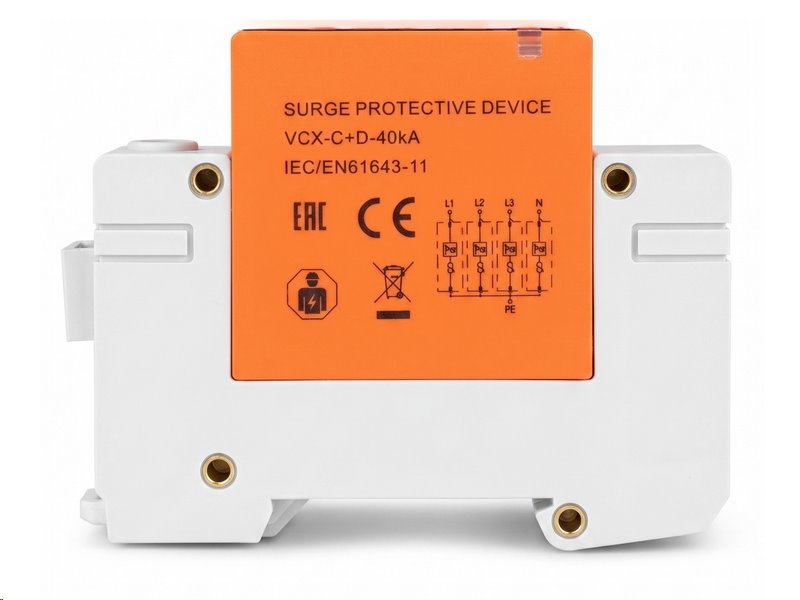

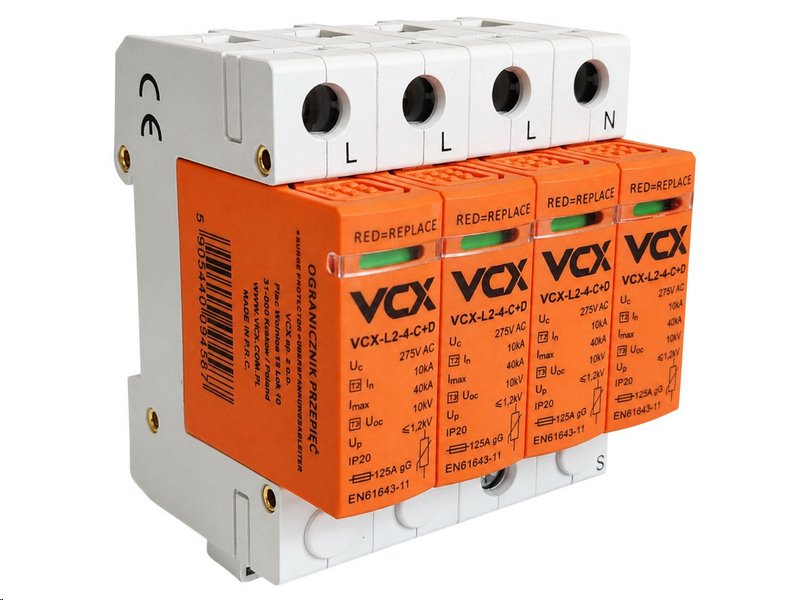

Přepěťová ochrana VCX L2-4-C+D AC třída T2T3 (C+D) 4P 40kA

Přepěťová ochrana VCX L2-4-C+D T2+T3 4P — Jistota pro sítě TN-S


Spolehlivá ochrana před bleskem a přepětím

Každý profesionální elektrikář i projektant ví, že podcenění ochrany proti přepětí může vést k fatálním škodám na citlivé elektronice i průmyslových zařízeních. Modulový svodič přepětí VCX-L2-4-C+D je navržen tak, aby spolehlivě chránil instalace před přímými i nepřímými účinky bleskových proudů a napěťových špiček. Díky kompaktnímu provedení nevyžaduje žádný dodatečný ochranný odstup od sousedních přístrojů v rozvaděči, což výrazně usnadňuje a zrychluje montáž.

Klíčové parametry a jejich přínos v praxi


•  Kombinovaná třída T2+T3 (C+D) — Komplexní ochrana před přepětím v jednom zařízení.

•  Vysoká svodová schopnost — Maximální proud Imax 40 kA a zkušební proud In 10 kA zaručují spolehlivost i při extrémních výkyvech.

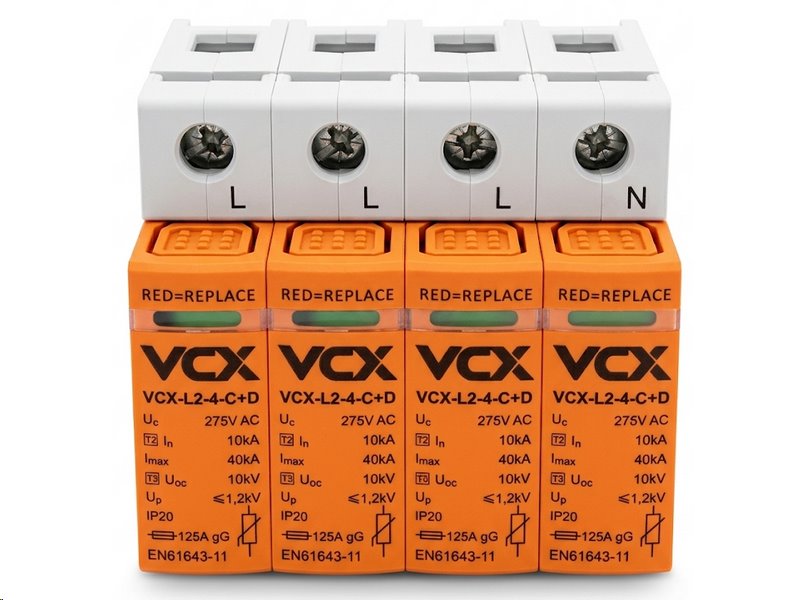

• Jasná vizuální diagnostika — Zelený indikátor potvrzuje funkčnost, červený okamžitě hlásí nutnost výměny modulu.

• Montáž bez mezer — Nevyžaduje odstupový prostor od ostatních technických zařízení, šetří místo na DIN liště.

• Robustní připojení — Svorky pojmou vodiče o průřezu až 35 mm² pro bezpečný a pevný kontakt.

• Nízká napěťová úroveň ochrany — Hodnota Up <1,2 kV zajišťuje, že se k citlivým spotřebičům nedostane nebezpečné napětí.



Maximální výkon a bezpečnostní standardy

Tento svodič je striktně koncipován pro sítě typu TN-S a jeho jádro tvoří spolehlivá varistorová technologie (MOV). Díky impulsní výdrži Uoc 10 kV a širokému rozsahu provozních teplot od -30 °C do +50 °C je připraven na nasazení v náročných podmínkách, ať už jde o domovní rozvaděče nebo průmyslové instalace.


Rychlá diagnostika a instalace v praxi

Při pravidelných revizích nebo po silné bouřce stačí pouhý pohled do rozvaděče. Vizuální indikátor stavu okamžitě informuje údržbu o stavu sítě. Zelená barva znamená, že je vše v pořádku, zatímco červená barva signalizuje nutnost okamžité výměny. Montážní technici navíc ocení, že instalace zařízení na DIN lištu je přímočará a modulový systém umožňuje rychlou manipulaci bez nutnosti odpojovat celou základnu.


Pro koho je produkt určený

Přepěťová ochrana VCX-L2-4-C+D je normativním a bezpečnostním standardem pro kvalifikované elektrikáře a elektroprojektanty, kteří navrhují spolehlivé rozvody v sítích typu TN-S. Díky spojení stupňů T2+T3 (C+D) v jednom modulu nabízí výrazně zvýšenou úroveň ochrany oproti instalaci pouze základního stupně T2.

Tento technický parametr ji předurčuje k montáži přímo do domovních a podružných rozvaděčů, kde tvoří neprostupnou obrannou linii pro citlivá a drahá zařízení. Je naprosto klíčová pro moderní instalace, které obsahují tepelná čerpadla, kamerové a zabezpečovací systémy, prvky smart home nebo jemnou výpočetní techniku.

Spolehlivě tak chrání investice nejen v moderních domácnostech, ale je nezbytnou volbou také pro správce komerčních a průmyslových budov, kde případné zničení elektroniky vlivem napěťové špičky znamená okamžité a vysoké finanční ztráty.


Technické specifikace


• Klasifikace ochrany: T2+T3 (C+D) — Kombinovaný svodič pro střední a jemnou ochranu.

• Typ sítě: TN-S — Navrženo specificky pro tuto topologii.

• Provedení: Varistorové (MOV) — Rychlá reakce na napěťové špičky.

• Počet pólů: 4P — Kompletní třífázová ochrana včetně středního vodiče.

• Max. průřez připojení: 35 mm² — Umožňuje použití pevných a silných vodičů.

• Max. pracovní napětí (Uc): 275 V AC — Bezpečný provoz i při mírném kolísání sítě.

• Impulsní výdrž T3 (Uoc): 10 kV — Testovaná odolnost proti kombinovanému impulsu.

• Zkušební proud (In): 10 kA (8/20 µs) — Standardní svodový proud pro běžné zátěže.

• Maximální proud (Imax): 40 kA (8/20 µs) — Zvládne i extrémní proudové rázy.

• Napěťová úroveň ochrany (Up): <1,2 kV — Bezpečný limit propuštěného napětí k zařízením.

• Provozní teplota: -30 °C až +50 °C — Spolehlivý chod v mrazu i vedru.

• Skladovací teplota: -30 °C až +70 °C — Odolnost při uskladnění a přepravě.

• Stupeň krytí: IP 20 — Standardní ochrana pro instalaci do vnitřních rozvaděčů.



FAQ — Časté otázky zákazníků


1. Lze tento svodič instalovat do všech typů sítí?

Ne, tento konkrétní model je určen a certifikován výhradně pro elektrické sítě typu TN-S. Pro jiné typy sítí je nutné zvolit odpovídající variantu.
