Proudový chránič GACIA PR8HM typ B /40A/100mA/4P/10kA

Proudový chránič GACIA PR8HM typ B — Jistota pro střídače a měniče

Spolehlivé jištění obvodů s reziduálními DC proudy

Moderní průmyslové haly, fotovoltaické elektrárny i stanice pro nabíjení elektromobilů přinášejí specifická rizika, která běžné proudové chrániče typu AC nebo A nezvládnou pokrýt. V obvodech napájejících frekvenční měniče a výkonové střídače se často vyskytují hladké stejnosměrné reziduální proudy. Ty mohou způsobit takzvané přesycení jádra běžného chrániče a jeho naprosté oslepení. Výsledkem je plíživá ztráta ochrany, která představuje kritické riziko z hlediska narušení izolace a vzniku požáru.

Čtyřpólový proudový chránič GACIA PR8HM typ B s citlivostí 100 mA a vysokou zkratovou odolností 10 kA je přesně navržen k eliminaci těchto rizik. Dokáže bezpečně detekovat nejen střídavé a pulzující, ale i čisté stejnosměrné poruchové proudy. Splňuje přísné požadavky norem IEC/EN 61008-1 a IEC/EN 62423, čímž poskytuje maximální úroveň ochrany technologií a omezuje riziko škod u drahých průmyslových a domovních celků.

Technické parametry pro bezkompromisní ochranu

• Charakteristika typu B — spolehlivě detekuje střídavé, pulzující i vyhlazené stejnosměrné reziduální proudy typické pro moderní elektroniku.

• Zkratová odolnost 10 kA — bezpečně přeruší okruh bez destrukce přístroje i v místech s vysokým rizikem tvrdého zkratu.

• Jmenovitý proud 40 A — kapacita ideální pro jištění výkonných třífázových asynchronních motorů, FVE střídačů nebo tepelných čerpadel.

• Citlivost 100 mA — hodnota optimalizovaná výhradně pro ochranu majetku před izolačními poruchami a preventivní ochranu před požárem.

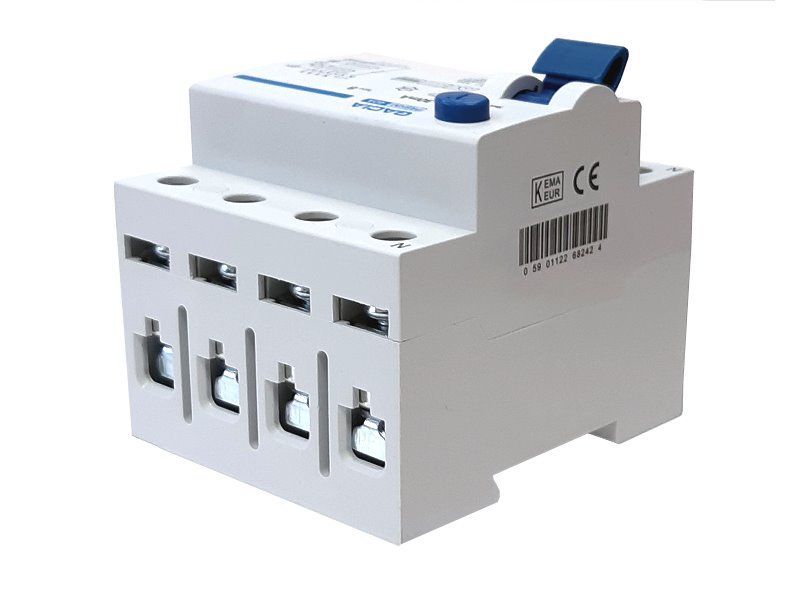

• Kombinované připojení — robustní svorky zvládnou přívodní vodiče až do 25 mm² a navíc umožňují zapojení přes propojovací hřebenové lišty.

• Vysoká impulsní odolnost 4,5 kV — komponenta je vysoce odolná proti krátkodobým napěťovým špičkám v distribuční síti.

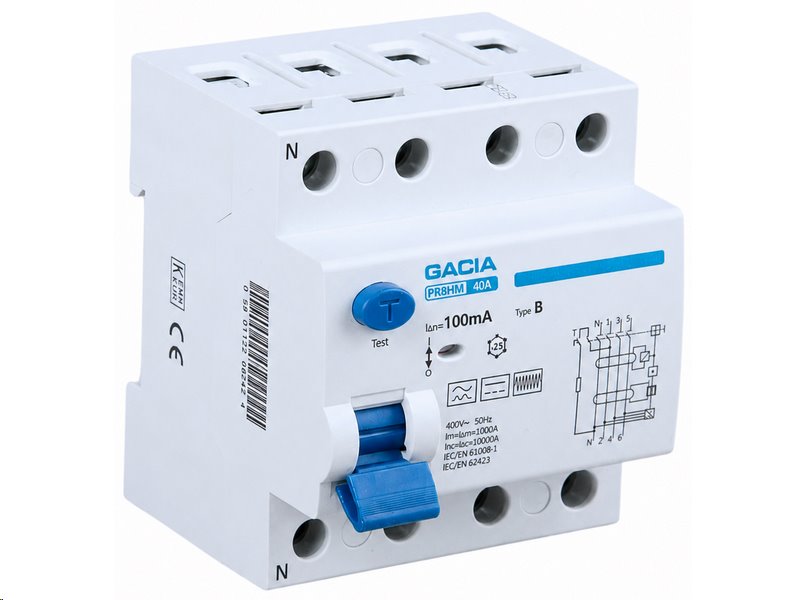

• Optický indikátor stavu — vizuální terčík na čelním panelu okamžitě signalizuje servisnímu technikovi pozici spínacích kontaktů.

• Prokázaná životnost — mechanika je stavěna na rutinní i havarijní provoz s certifikovanou odolností na 4000 mechanických cyklů.

Ergonomie montáže a jistota při každodenní prevenci

Při kompletaci nebo servisu rozsáhlého rozvaděče rozhoduje jistota a přehlednost. GACIA PR8HM využívá standardizovaný instalační systém — pomocí pevných plastových klipsů nacvaknete chránič na klasickou DIN lištu TH35 doslova za sekundu.

Abyste si udrželi pořádek v propojování modulů, svorky s utahovacím momentem 3 Nm jsou přizpůsobeny pro snadné napojení hřebenových lišt. Pro dlouhodobé ověření funkčnosti slouží výrazné tlačítko TEST.

Revizní technik nebo pověřený údržbář po jeho stisknutí (předepsáno jednou za 30 dní) ihned zjistí, že mechanika plní svůj účel, aniž by bylo nutné obvod proměřovat speciálním analyzátorem.

Odolnost připravená na průmyslovou zátěž

Tam, kde protékají velké proudy a fungují výkonné měniče, nesmí hlavní jištění dělat kompromisy. Díky vysoké zkratové odolnosti 10 kA a výborné zapínací a vypínací schopnosti 1000 A tento typ zaručuje, že nedojde ke vzniku nebezpečného oblouku či spečení kontaktů při silovém přepětí.

Modul navíc ustojí náročné okolní prostředí s garantovaným operačním teplotním rozsahem od -30 °C do +50 °C. Můžete se tak na něj spolehnout nejen v čistém interiéru, ale i ve venkovních elektroměrových skříních, pilířích u FVE instalací nebo v klimaticky nekontrolovaných halách.

Řešení pro moderní technologie v praxi

Nasazení chráničů s charakteristikou B je v dnešní době nezbytností pro dvě rostoucí oblasti. První jsou solární instalace, kde výkonný třífázový střídač bez galvanického oddělení transformuje DC napětí na AC. Pokud dojde na DC straně k izolační poruše, GACIA PR8HM tento plíživý stejnosměrný proud odhalí a v milisekundách celou instalaci odřízne od sítě, čímž zabrání požáru.

Druhým typickým příkladem jsou průmyslové linky, jeřáby či CNC stroje. Jejich pohony pracují přes frekvenční měniče, u kterých běžný chránič typu A selhává. Instalací typu B zachováte kontinuitu výroby a splníte přísné provozní bezpečnostní normy.

Pro koho je produkt určený a kde najde využití

Tento specifický prvek nepředstavuje základní ochranu domovních zásuvek, ale cílí na odborné aplikace. Slouží výhradně jako pokročilá technická ochrana majetku a technologie ve 3fázových sítích a jeho použití definuje jak projektová dokumentace, tak příslušné normy (např. řada ČSN 33 2000).

Instalatéři fotovoltaických systémů (FVE) a bateriových úložišť:

Běžné střídače mohou při svém chodu generovat do AC sítě hladký DC unikající proud. Chránič GACIA typu B je pro takové okruhy legislativně nejbezpečnější a často jedinou platnou volbou. Citlivost 100 mA zamezí falešnému vybavování (které by se dělo u 30mA chráničů), ale spolehlivě odhalí nebezpečí zahřívání a zkratu, čímž chrání nemovitost před požárem.

Montážní elektromontážní firmy v průmyslu:

Zásadní řešení do rozvaděčů v halách pro jištění frekvenčních měničů, které řídí otáčky asynchronních motorů (větráky, výtahy, eskalátory, čerpadla, CNC obráběcí centra). Tyto stroje ze své podstaty "znečišťují" síť stejnosměrnou složkou, proti které běžná ochrana nepomůže.

Dodavatelé a projektanti nabíjecích stanic pro elektromobily:

Pro bezpečné připojení vícenásobných nabíjecích bodů (wallboxů), které samy neobsahují zabudovaný ochranný senzor na odpojení 6mA DC proudu. PR8HM zajistí spolehlivou izolaci poruchy, pokud by baterie elektromobilu začala probíjet stejnosměrným proudem přes nabíjecí kabel zpět do firemní či domovní sítě.

Upozornění: Přístroj smí instalovat, konfigurovat a revidovat výhradně osoba s platnou elektrotechnickou kvalifikací (vyhláškou). Před samotnou montáží je nezbytné obvod bezpečně odpojit od napájení.

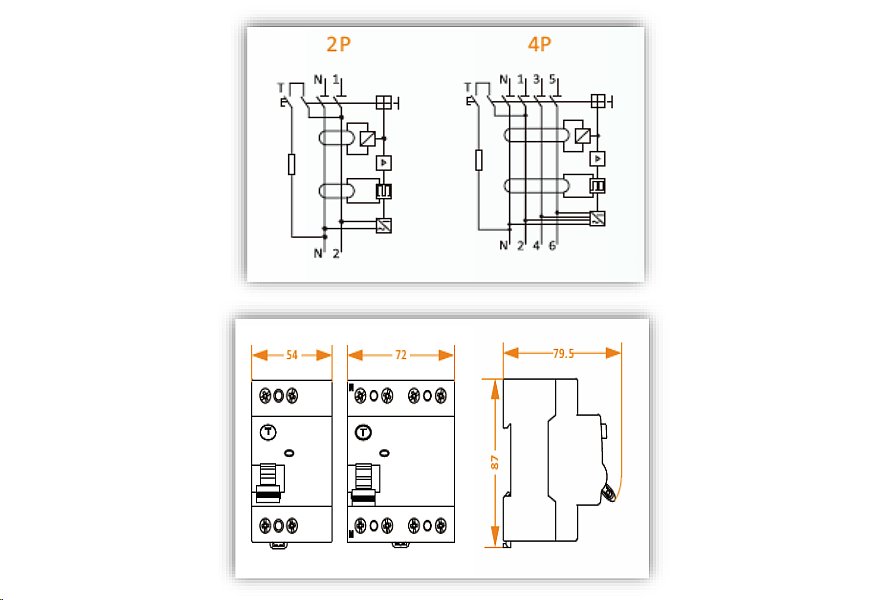

Technické specifikace

• Typ chrániče: B — Zvládá střídavé, pulzující jednosměrné a hladké stejnosměrné reziduální proudy.

• Jmenovitý proud (In): 40 A — Určuje maximální trvalé povolené provozní zatížení chráněného obvodu.

• Jmenovitý reziduální proud (IΔn): 100 mA — Hodnota optimální pro zachycení poruch z hlediska vzniku požáru a poškození drahých obvodů.

• Počet pólů: 4P — Předurčeno pro instalaci do plně třífázových silových rozvodů (TNS / TN-C-S).

• Zkratová odolnost (Inc=IΔc): 10 kA — Vyšší třída odolnosti, brání poškození mechanismu při výskytu mohutného zkratového rázového proudu.

• Jmenovité napětí (Ue): 400/415 V — Dimenzováno na standardní evropské 3fázové distribuční sítě.

• Jmenovité impulzní výdržné napětí (Uimp): 4,5 kV — Robustní ochrana izolace proti krátkodobému přepětí a bleskovým špičkám v síti.

• Jmenovitá zapínací a vypínací schopnost (Im=IΔm): 1000 A — Zaručuje bezpečné a čisté odpojení těžce zatížených kontaktů bez zahoření.

• Stupeň znečištění: 2 — Izolace koncipována do prostředí s nevodivým znečištěním (standardní vnitřní prostory a rozvaděče).

• Elektrická životnost: 2000 cyklů — Garantovaný počet vypnutí pod plnou deklarovanou proudovou zátěží.

• Mechanická životnost: 4000 cyklů — Prověřená trvanlivost páčkového mechanismu při rutinních testech a odstávkách bez zátěže.

• Ukazatel pozice práce: Ano — Čitelný barevný prvek na předním panelu chrániče indikující fyzický stav kontaktů (sepnuto/rozepnuto).

• Stupeň ochrany: IP 20 — Předepsáno pro montáž uvnitř prachotěsných a vodotěsných rozvaděčových skříní.

• Provozní teplota: -30 až +50 °C — Stabilní fungování vybavovací spouště jak v krutých mrazech, tak v zahřátých letních provozech.

• Skladovací teplota: -30 až +70 °C — Bezpečné meze pro skladování komponenty před instalací.

• Maximální průřez vodičů: 25 mm² — Konstrukce svorek umožňuje připojení silně dimenzovaných plných drátů i slaněných vodičů (s dutinkou).

• Utahovací moment zacisků: 3 Nm — Optimální síla pro dokonalý spoj, který nepodléhá tepelnému stárnutí a nebezpečí vytržení.

• Připojení hřebenovou lištou: Ano — Vhodné pro čisté a velmi rychlé řadové propojování komponent v rozvaděči.

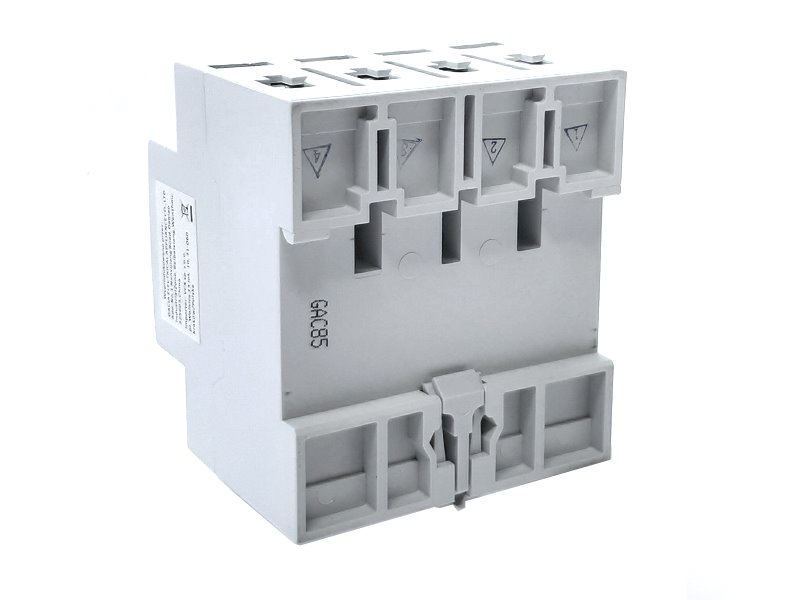

• Způsob montáže: Na lištu DIN TH35 — Jednoduché zacvaknutí díky přiloženým spodním plastovým klipsům.

FAQ — Časté otázky zákazníků

1. Mohu tento chránič využít jako ochranu u zásuvek v běžné koupelně? Nelze to doporučit a z hlediska současných norem by taková instalace ani neprošla revizí. Zásuvky pro běžné použití a okruhy v koupelně vyžadují z hlediska ochrany lidského života citlivost 30 mA. Tento typ s citlivostí 100 mA slouží specificky jako preventivní ochrana před požárem a zabezpečení samotné technologie (často se osazuje v hierarchii před menší 30mA chrániče nebo na separátní obvody).

2. Jaký je hlavní rozdíl mezi standardním typem A a tímto typem B? Běžný typ A si poradí se střídavými a pulzujícími stejnosměrnými proudy. Typ B ale přidává technologicky složitější detekční jádro, které zvládá reagovat i na přítomnost vyhlazených hladkých stejnosměrných (DC) reziduálních proudů. Ty vyzařují typicky frekvenční měniče a výkonová solární elektronika.

3. Proč bych si měl vybrat zrovna verzi se zkratovou odolností 10 kA? Pokud instalujete chránič v blízkosti hlavního přívodu (např. elektroměrový rozvaděč) nebo blízko průmyslové trafostanice, případný zkratový proud zde dosahuje masivních hodnot, které by 6kA přístroj mohly fyzicky roztrhnout. Verze 10 kA vydrží tento zkratový ráz bezpečně a omezuje nutnost měnit poškozené vybavení.

4. Může tento prvek pracovat ve venkovním pilíři u elektrárny? Z hlediska teplotních parametrů ano, chránič operuje spolehlivě od -30 °C. Samotný přístroj má ovšem krytí pouze IP 20, což znamená, že skříň venkovního pilíře musí mít příslušné krytí, aby k chrániči nepronikala stříkající voda, vlhkost ani usazující se prach (např. IP 65).

5. Lze svorky kombinovat s použitím propojovací fázové lišty? Ano, svorky jsou z výroby na toto kombinované zapojení připraveny. Můžete zapojit masivní přívodní vodič přímo pod šroub svorky, zatímco do určeného slotu vložíte fázovou hřebenovou lištu pro propojení k dalším 4pólovým jističům.

6. Jak přesně a často mám provádět testovací proceduru tlačítkem? Zkušební test by se měl provádět ideálně každých 30 dní. V praxi stačí obvod přivést pod proud a stisknout tlačítko "TEST" na předním panelu. Chránič musí okamžitě "spadnout" a rozpojit okruh. Tím se zajišťuje, že vnitřní mechanika nezatuhne a cívka spouště je 100% funkční.

7. Smím si chránič po zakoupení zapojit do domácího rozvaděče svépomocí? Naprosto vyloučeno. Proudový chránič patří mezi vyhrazená elektrická bezpečnostní zařízení. Nesprávné zapojení může vést nejen ke zničení připojené technologie, ale i k ohrožení života. Montáž musí vykonat odborník s odpovídajícím osvědčením, který po instalaci provede i měření vypínacích časů.
