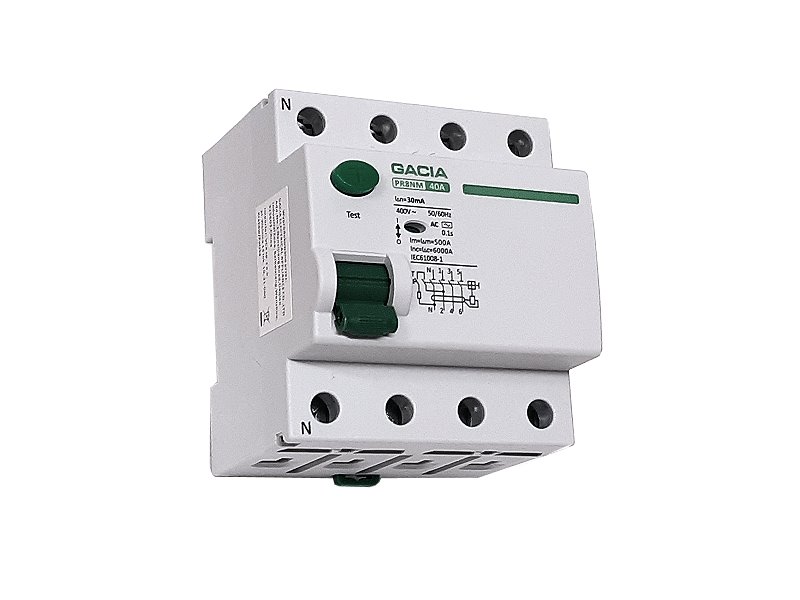

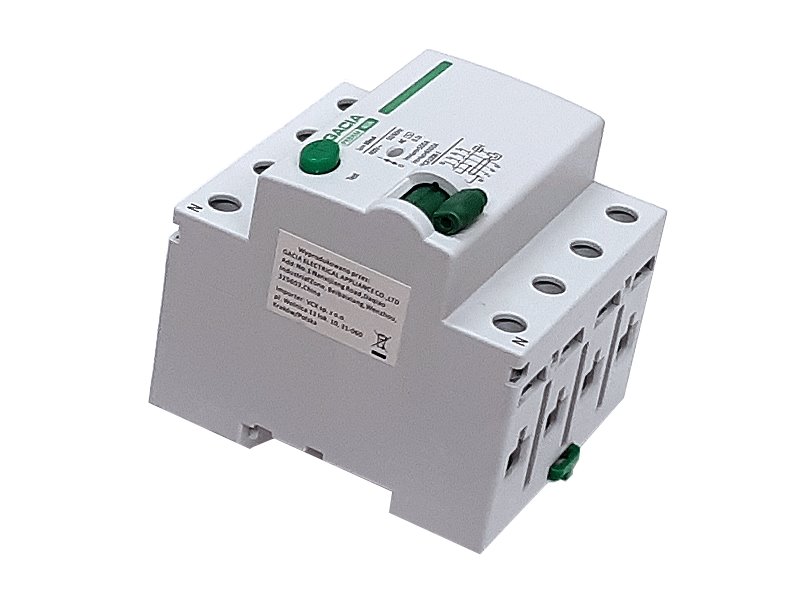

Proudový chránič GACIA PR8NM typ AC /40A/30mA/4P/6kA

Proudový chránič VCX GACIA PR8NM typ AC /40A/30mA/4P/6kA

Proudový chránič PR8NM typu AC pro obvody střídavého proudu 50/60 Hz se jmenovitým napětím 230 V a spínacím proudem 40A. Vyhovuje normám IEC/EN61009-1.

Zajišťuje odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům, čímž zajišťuje i protipožární ochranu a současně funkci jističe - tj. ochranu proti zkratu a tepelnému přetížení.

Elektronické vyhodnocení pro reakci vypnutí na zvýšený reziduální proud, která pracuje závisle na síťovém napětí a automaticky rozpojí obvod při zemním poruchovém proudu mezi fází a zemí = větším než jmenovitý reziduální proud In.

Typ AC

Určený jen pro střídavé reziduální proudy. Pulzující stejnosměrné (DC) složky reziduálního proudu mohou mít za následek snížení reakční citlivosti, nebo až zablokování jejich vybavení (podle normy ČSN EN 61008). Tyto proudové chrániče se používají v instalacích, kde se vyskytují pouze pasivní prvky (odpory, indukčnosti, kondenzátory), které vylučují vznik stejnosměrných proudů.

Proudové chrániče typu AC lze bezpečně použít pro zátěže, kde nehrozí generování nesinusových reziduálních proudů (elektrická topení, rychlovarné konvice, bojlery, motory, mikrovlnné trouby, osvětlení apod.).

Používá se také ve stavebnictví, průmyslu, osvětlovacích a rozvodných systémech jako jistič/vypínač.

Použití v elektrických obvodech s následujícími parametry:

• AC 50/60Hz
• jmenovité napětí 230V
• střídavý proud do 40 A
• odpovídá normám IEC/EN61009-1

Výrobek smí montovat pouze autorizované osoby. Před montáží musí být odpojeno napájení.

Pro zvýšení bezpečnosti provozu je vybaven snadno čitelným indikátorem vypnutí. Bezpečná a snadná montáž na DIN lištu TH35 pomocí plastových svorek.

Síťový proudový chránič PR8NM je vybavený tlačítkem TEST pro kontrolu vnitřní činnosti přístroje - test by měl být prováděn každých 30 dní.

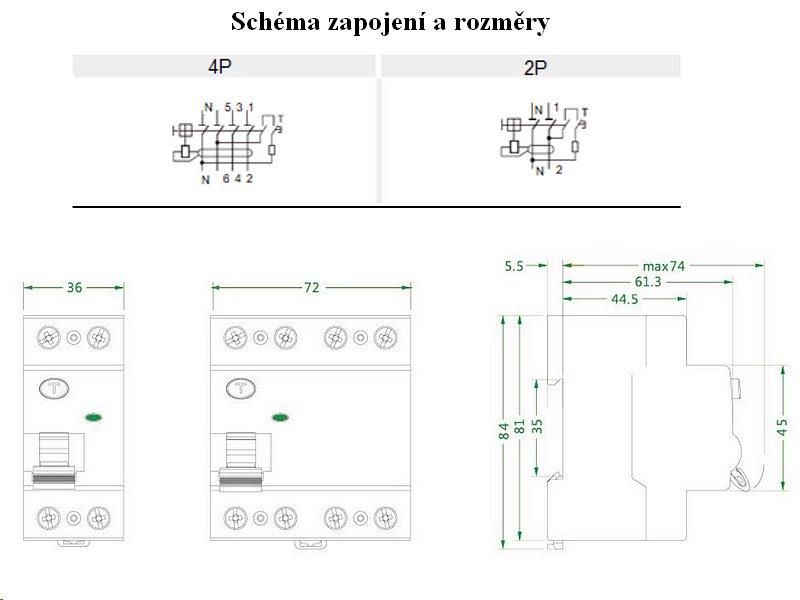

Technické parametry

• typ: AC
• charakteristika zátěže: B
• jmenovitý proud: 40A
• jmenovitý reziduální proud A: 30mA
• jmenovitá spínací schopnost reziduálního proudu A: 500
• vypínací čas: 0,1 s
• odolnost proti napěťovému rázu U imp: 6000 V
• jmenová vypínací schopnost zkratu EN 60898 (zkratová odolonost Inc): 6 kA
• stupeň znečištění: 2
• jmenovité napětí Ue: 400V
• jmenovitá izolace Ui: 500V
• proudová frekvence: 50/60 Hz
• elektrická životnost: 4000 operací
• mechanická životnost: 4000 operací
• indikátor provozní polohy: ano
• stupeň krytí: IP 20
• skladovací teplota: -30°C až +70°C
• provozní teplota: -30°C až +50°C
• maximální průřez připojovacích vodičů: 25 mm2
• utahovací moment připojovací svorky: 3 Nm
• možnost připojení pomocí hřebenových lišt: ano


Proudové chrániče - základní informace

Hovorově se používá označení diferenciální jistič, protišokový spínač, proudový chránič (anglické zkratky RCD, od 'Residual Current Device' a RCCB, od 'Rezidual Current Circuit Breaker'). Je to elektrické ochranné zařízení, které přeruší obvod, když zjistí, že elektrický proud, který z něj vytéká, není roven proudu, který teče dovnitř.

Používá se k ochraně osob před úrazem elektrickým proudem přímým i nepřímým kontaktem, snižuje také následky poškození zařízení a jiné nežádoucí události, včetně - ale nejen - možnosti požáru. Používá se ve stavebnictví a průmyslu.


Jak zvolit správný typ proudového chrániče?

Funkcí proudového chrániče je monitorování protékajících proudů směrem do obvodu a zpět. Jestliže se velikost proudů v obou směrech liší a část proudu uniká, proudový chránič tuto chybu detekuje a rychle obvod odpojí. K detekci unikajícího (reziduálního) proudu je využíván součtový proudový transformátor. Fungování proudového chrániče však ovlivňují rušivé jevy, které se v obvodech vyskytují, proto je nutné zvolit vhodný typ proudového chrániče.

Využití proudových chráničů

Proudové chrániče lze využít k následujícím třem principům ochrany:

• ochrana proti úrazu elektrickým proudem při poruše
• doplňková ochrana proti dotyku vodivých částí pod napětím I?n ≤ 30 mA
• ochrana před požárem I?n ≤ 300 mA

Princip vyhodnocování reziduálního proudu uvedený v úvodu s sebou nese i negativa. Průběhy proudů tekoucích koncovými obvody jsou málokdy čistě sinusové. Vlivem stále vzrůstajícího počtu elektronických spotřebičů jsou tyto proudy různými způsoby zkresleny, což má vliv i na poruchové proudy daného obvodu.

Reziduální proudy mohou být částečně usměrněny, mohou obsahovat vysokofrekvenční složky, dokonce mohou být i stejnosměrné. V konečném důsledku nemusí být tyto poruchy proudovým chráničem detekovány. V některých případech mohou dokonce vyřadit proudový chránič z provozu (nemusí dojít k vypnutí opravdové poruchy).

Aby se předešlo selhání proudových chráničů, je třeba pečlivě vybírat typ proudového chrániče podle konkrétního elektrického obvodu, který chceme chránit. Všechny proudové chrániče jsou určeny do střídavých obvodů. Liší se citlivostí na jednotlivé druhy reziduálních proudů.

UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi.
