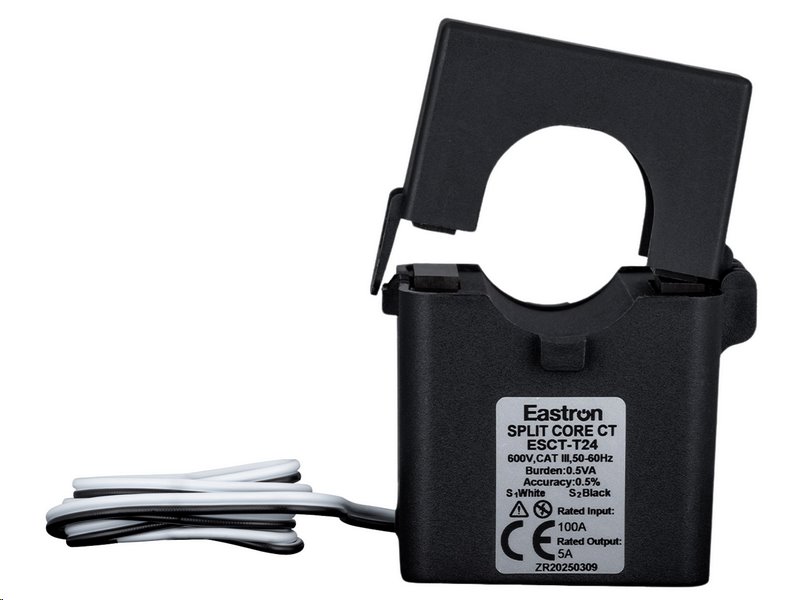

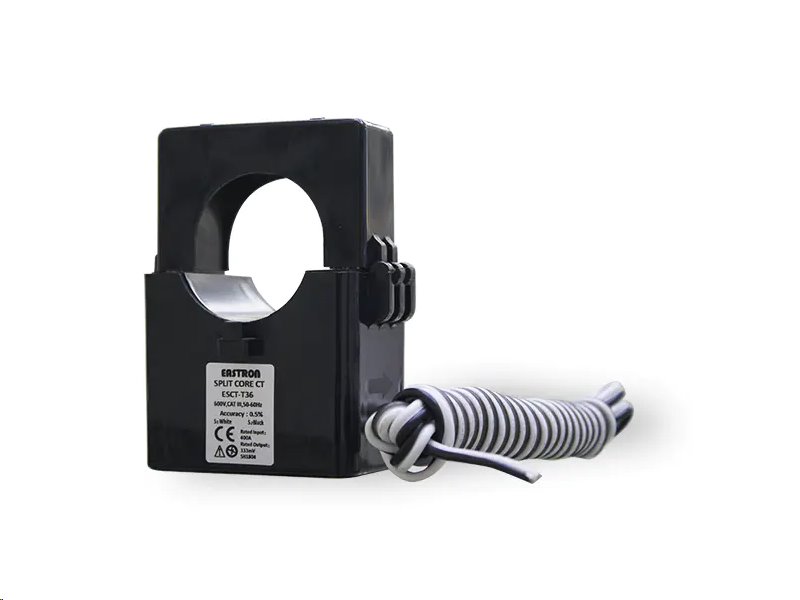

Proudový transformátor EASTRON CT24 s děleným jádrem 200A/5A

Proudový transformátor EASTRON CT24 s děleným jádrem 200A/5A

Bezpečný a rychlý způsob měření proudu bez nutnosti vypínat instalaci. Proudový transformátor EASTRON CT24 je navržen tak, aby vám umožnil spolehlivé měření v reálném čase s maximálním komfortem.

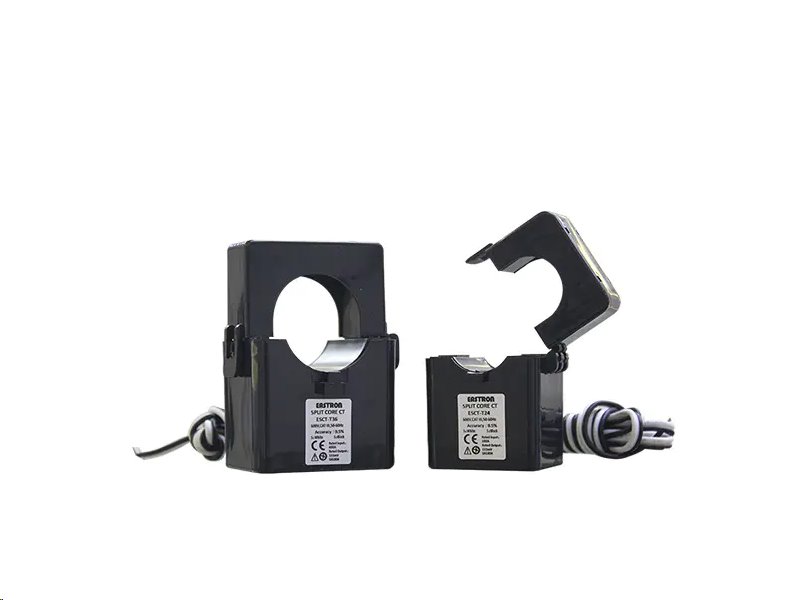

Díky dělenému jádru (split-core) jednoduše nasadíte transformátor na vodič bez rozpojování obvodů. Ušetříte čas, snížíte riziko chyb a získáte přesná data, která potřebujete pro sledování spotřeby energie i pro fakturační měření.


Klíčové vlastnosti


• Dělené jádro – snadná montáž bez vypínání instalace

• Přesný převod 200A/5A – vhodné pro standardní elektroměry a analyzátory

• Kompatibilní s SDM630 MCT Modbus a dalšími měřidly

• Výstupní kabel 1 m – jednoduché připojení k měřicím zařízením

• Průměr otvoru 24 mm – pasuje na běžné vodiče nízkonapěťových obvodů

• Vysoká přesnost (třída 0,5/1) – spolehlivá data i při částečném zatížení

• Bezpečný provoz – izolační napětí 600 V AC a dielektrická pevnost 2,5 kV

• Široký rozsah teplot -15 °C až +75 °C – vhodný do průmyslových podmínek

• Nehořlavý kryt PC UL94-V0 – maximální bezpečnost

• Mobilní a praktické řešení – možnost opakovaného použití při různých instalacích

Praktické využití v každodenním provozu

Transformátor využijete při monitoringu spotřeby v domácích i průmyslových instalacích. Hodí se pro montéry, kteří potřebují rychle připojit měření bez složitého zásahu. Umožní vám sledovat spotřebu jednotlivých okruhů nebo ověřovat zatížení strojů.

Díky kompaktním rozměrům a univerzálnímu provedení je CT24 skvělou volbou nejen pro profesionální elektrikáře, ale i pro firmy optimalizující náklady na energie.

Udržitelnost a ekologie

Použitím split-core konstrukce minimalizujete zásahy do instalace a prodlužujete životnost kabeláže. Díky odolným materiálům je transformátor dlouhodobě opakovaně použitelný a na konci životnosti snadno recyklovatelný.


Technické specifikace


• Jmenovitý proud: 200 A – maximální proud primárního obvodu, který lze měřit

• Výstupní proud: 5 A – standardizovaná hodnota pro připojení k elektroměrům a analyzátorům

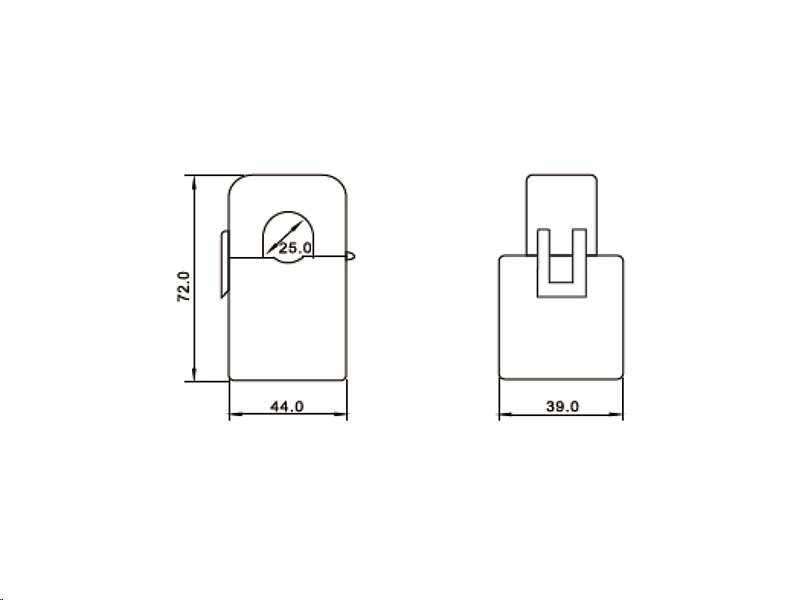

• Průměr otvoru: 24 mm – vhodný pro běžné silové vodiče

• Délka kabelu: 1 m – pohodlné připojení bez prodlužování

• Typ: dělené jádro (split-core) – montáž bez rozpojování instalace

• Frekvence: 50–60 Hz – kompatibilní s většinou sítí

• Přesnost: třída 0,5 nebo 1 – zajišťuje přesná měření i při 20 % zatížení

• Fázový posun: <2° při 50 % proudu – přesnější energetické bilance

• Izolační napětí: 600 V AC – bezpečné oddělení od vysokého napětí

• Max. primární napětí: 5000 V AC (izolovaný vodič) – bezpečné použití i při vyšším zatížení

• Dielektrická pevnost: 2,5 kV/1 mA/1 min – vysoká odolnost proti přepětí

• Pracovní teplota: -15 °C až +75 °C – vhodné do technických místností i průmyslu

• Provozní vlhkost: <85 % – bez kondenzace, vhodné pro běžné podmínky

• Materiál krytu: PC UL94-V0 – nehořlavý plast pro maximální bezpečnost


FAQ – Často kladené otázky


1. Mohu transformátor nainstalovat bez vypnutí hlavního jističe?
Ano, split-core konstrukce umožňuje montáž bez rozpojování vodiče a bez vypnutí instalace.

2. Je CT24 kompatibilní jen s Eastron měřiči?
Ne, funguje s jakýmkoli elektroměrem nebo analyzátorem podporujícím vstup 5 A.

3. Jaká je přesnost měření?
Transformátor splňuje přesnost třídy 0,5 nebo 1, což zajišťuje spolehlivá data i při částečném zatížení.

4. Vydrží zařízení v průmyslovém prostředí?
Ano, je určeno pro teploty -15 °C až +75 °C a vlhkost do 85 %.

5. Jak dlouhá je životnost produktu?
Díky nerezovému jádru a kvalitnímu plastu UL94-V0 je životnost v řádu desítek let.

6. Jak řešit udržitelnost po skončení životnosti?
Plastový kryt je recyklovatelný, kovové části lze odevzdat do sběrny kovů.
