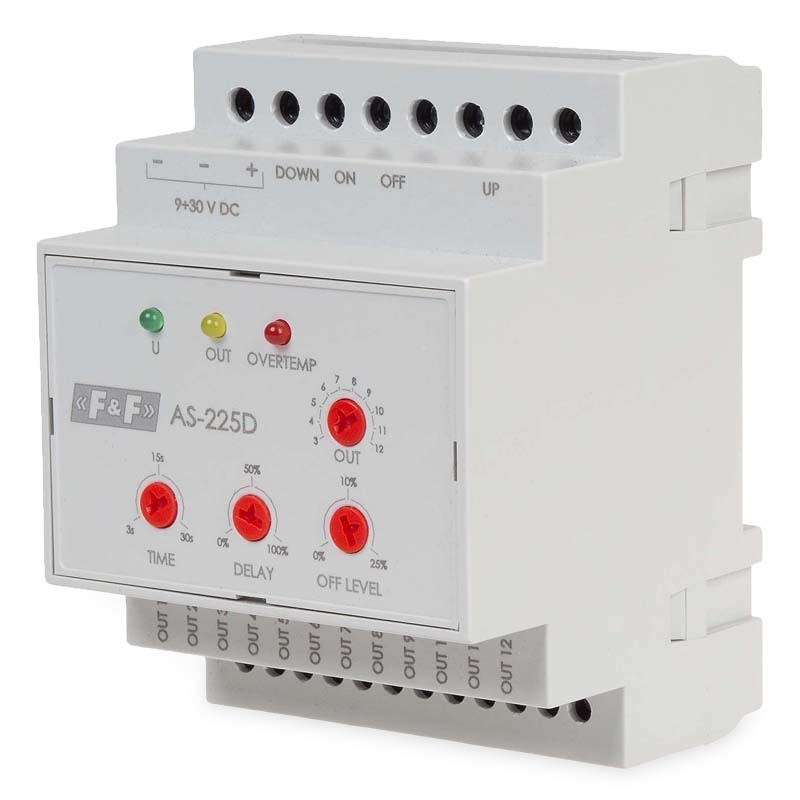

Schodišťový automat F&F AS-225D kaskádový na DIN

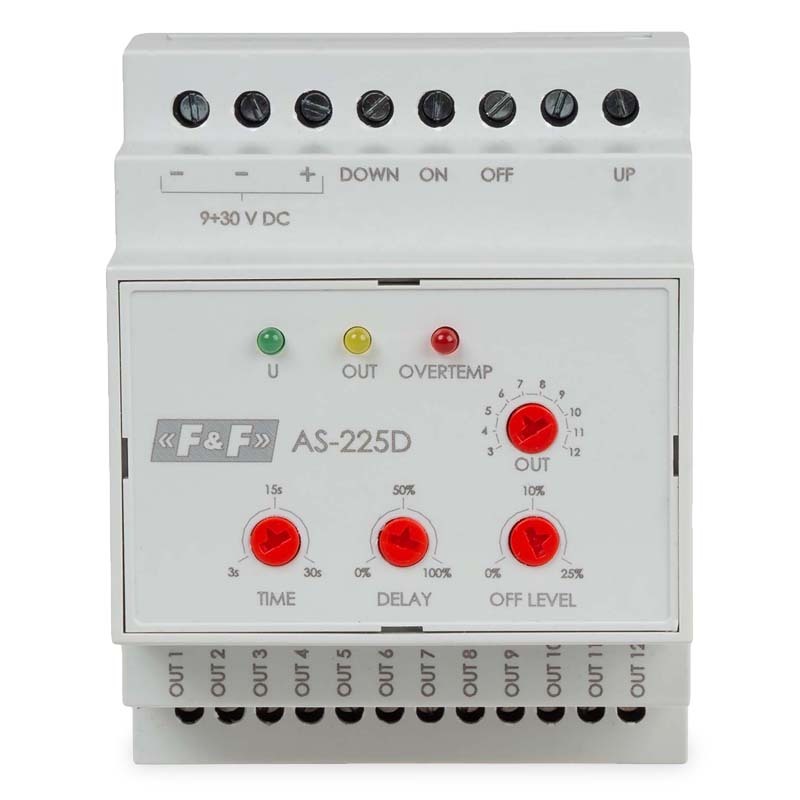

Schodišťový automat F&F AS-225D — rozšiřující modul

Kaskádové nasvícení bez limitů

Při návrhu inteligentního nasvícení vícepatrových schodišť nebo dlouhých chodeb často základní kapacita hlavních řídicích jednotek naráží na své limity. Standardní moduly zvládnou typicky kolem 12 okruhů, což u rozsáhlejších komerčních či atypických rezidenčních projektů jednoduše nepostačuje. Rozšiřující modul F&F AS-225D představuje elegantní a systémově čisté řešení tohoto problému. Funguje jako přímý hardwarový expandér pro mateřský automat F&F AS-225, ke kterému přidává dalších 12 plnohodnotných a nezávisle ovládaných světelných kanálů.

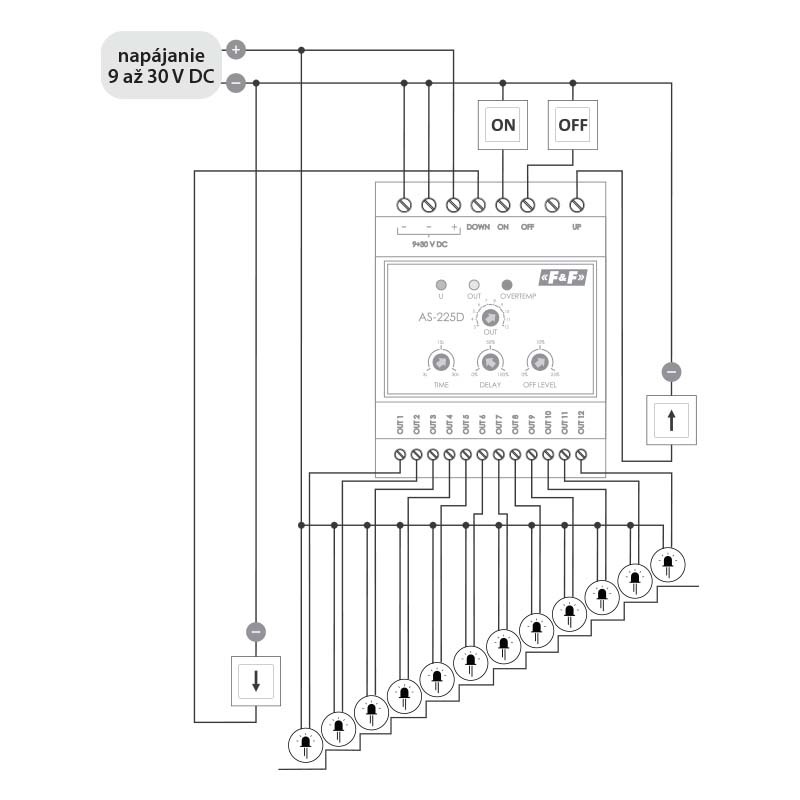

Sériovým zřetězením základní jednotky a příslušného počtu expandérů získáte možnost plynule nasvítit monstrózní sestavy s celkovým objemem až 120 nezávislých světelných stupňů. Instalace přitom zůstává logická a přehledná — komunikace probíhá po vyhrazené datové sběrnici, zatímco zachováváte průmyslový standard montáže na DIN lištu (TH-35). Výstupní výkon a spolehlivost zůstávají nekompromisní, modul přímo spíná nízkonapěťovou zátěž s proudovým odběrem až 2 A na každý kanál, což plně pokrývá potřeby současných vysokosvítivých LED pásků.

Klíčové parametry a jejich přínos v praxi

• Rozšíření o 12 kanálů — Okamžitě navyšuje kapacitu mateřského automatu, každý kanál bezpečně obslouží jeden další schodišťový stupeň.

• Extrémní škálovatelnost systému — K jedné řídicí jednotce AS-225 lze připojit více expandérů AS-225D a vytvořit kaskádu pro neuvěřitelných 120 schodů.

• Výstupní zatížitelnost 4 A na kanál — Spolehlivé spínání i delších LED segmentů u 12V i 24V rozvodů bez nutnosti předřazovat externí stykače.

• Univerzální napájení 9–30 V DC — Zajišťuje plnou hardwarovou kompatibilitu s běžnými průmyslovými spínanými zdroji v rozvaděči.

• Výstupy typu otevřený kolektor — Tranzistorové spínání zaručuje absolutně bezhlučný chod bez cvakání relé, a to i při agresivním cyklování.

• Integrace na sběrnici — Řídicí logika a nastavení časování zůstávají plně v moci hlavního modulu, expandér pouze slepě a bleskově vykonává povely.

• Kompaktní DIN formát — Garantuje úsporu cenného místa v bytových či suterénních jističových skříních.

Výkon a Efektivita kaskádového propojení

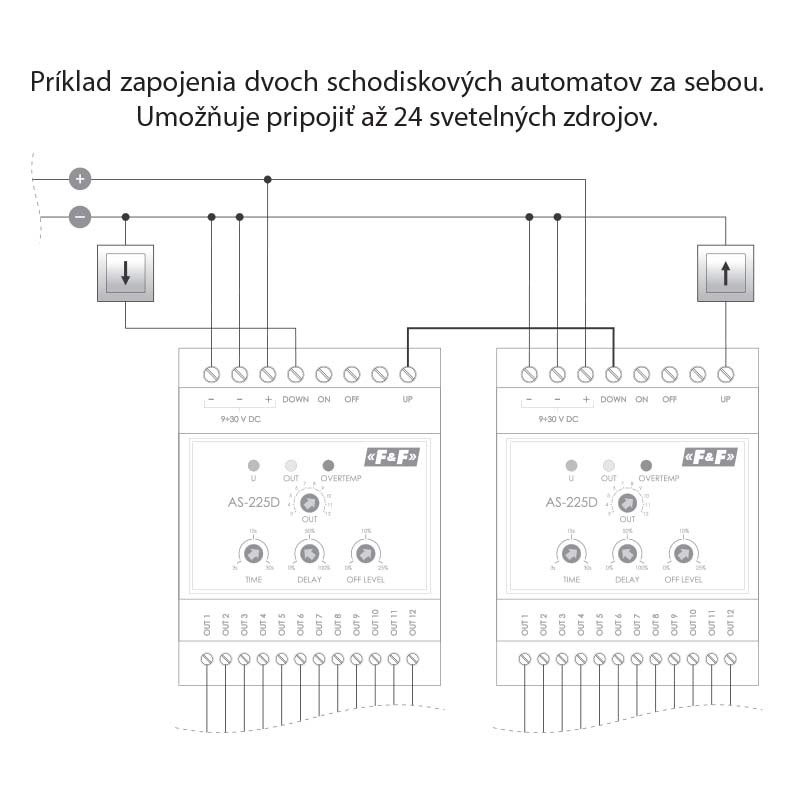

Propojení master jednotky AS-225 a slave jednotky AS-225D probíhá přes dedikované svorky a datový signál je přenášen prakticky bez zpoždění. To znamená, že světelná vlna přechází z prvních dvanácti schodů na třináctý a další naprosto plynule, bez vizuálního trhání nebo nežádoucí prodlevy. Modul AS-225D plně přebírá řídicí logiku nadřazeného automatu, včetně přesně nastaveného PWM stmívání pro měkký start (Soft start) a měkké vypnutí. Zatímco mateřský modul počítá časové osy a vyhodnocuje senzorové vstupy, expandér tvrdě drží výkonovou zátěž svých 12 kanálů, u kterých garantuje tepelnou stabilitu i při dlouhodobém maximálním sepnutí (až 24 W při 12 V na jeden výstup).

Inovace v praxi: Více podlaží na jeden zátah

Při instalaci LED podsvícení na třípodlažním otevřeném schodišti v luxusním mezonetu se snadno dostanete na 40 světelných stupňů. Koupě a synchronizace tří nezávislých hlavních automatů by byla drahá a programově komplikovaná. Místo toho osadíte do centrálního rozvaděče jeden mozek (AS-225) a sériově za něj nacvaknete tři expandéry AS-225D. Pokud návštěva vkročí do přízemí, systém zahájí světelnou vlnu, která s matematickou přesností "vyběhne" z prvního schodu a plynule projde všemi patry až k poslednímu stupni pod střechou.

Pro koho je produkt určený

Zařízení je nezbytným doplňkem pro systémové integrátory a profesionální elektromontéry, kteří již pracují s platformou F&F a řeší nestandardně velká a víceramenná schodiště, typicky ve firemních budovách, hotelech nebo velkých rezidencích. Díky zachované kompatibilitě s instalací do rozvaděčů na DIN lištu je modul ideální volbou pro projektanty, kteří potřebují centralizovat veškerou ovládací elektroniku nízkonapěťového LED nasvícení na jedno bezpečné, chráněné a servisně přístupné místo.


Technické specifikace

• Napájecí napětí: 9–30 V DC — Sdílí stejný napájecí rozsah jako hlavní modul, vhodné pro 12V i 24V LED systémy.

• Počet spínaných kanálů: 12 nezávislých výstupů — Přidává pevnou kapacitu pro dalších dvanáct schodišťových stupňů.

• Proudová zatížitelnost: Max. 4 A na každý kanál / Maximální celkové zatížení (12 kanálů) 24 A.

• Typ spínacího výstupu: Otevřený kolektor (O.C.) — Elektronické bezztrátové spínání plně podporující PWM regulaci a plynulé náběhy.

• Maximální systémová rozšiřitelnost: Až na 120 stupňů — Spojení 1 master jednotky a až 9 expandérů AS-225D.

• Rozsah pracovních teplot: -15 až +50 °C — Průmyslová tepelná stabilita i v letních měsících a plných rozvaděčích.

• Montážní standard: Na lištu DIN (TH-35) 4 moduly (52,5 mm) — Zacvakávací mechanismus pro obvyklé modulární skříně a domovní rozvodnice.

• Spotřeba v pohotovostním režimu: 1 W — Energeticky vysoce efektivní komponenta bez zátěže napájecího zdroje.

• Způsob připojení vodičů: Šroubové svorkovnice do 2,5 mm² — Masivní ocelové terminály pro fixaci napájecích žil a datových linek.

FAQ — Časté otázky zákazníků

1. Kolik těchto rozšiřujících modulů mohu maximálně zapojit za sebe? K jednomu centrálnímu automatu AS-225 můžete sériově připojit až 9 expandérů AS-225D. Celý ekosystém tak dohromady dokáže obsloužit maximálně 120 nezávislých schodišťových stupňů.

2. Musím do expandéru zapojit samostatný napájecí zdroj, nebo jej mohu sdílet? Můžete a měli byste využít společný napájecí DC zdroj, který zásobuje hlavní modul AS-225 i samotné LED pásky. Důležité je pouze zajistit, aby celkový výkon zdroje bezpečně pokryl celkový odběr všech zapojených LED obvodů na všech modulech s minimálně 20% rezervou.

3. Propojují se moduly nějakým speciálním datovým kabelem? K propojení nepotřebujete proprietární kabely. K propojení na DIN liště vám postačí kousek běžného instalačního vodiče.

4. Přenáší se přes expandér také funkce měkkého rozsvěcení a zhasínání? Ano, expandér přesně následuje datové povely z hlavní jednotky. LED diody zapojené do modulu AS-225D se budou plynule rozsvěcovat i zhasínat (Soft start/stop) přesně tak, jak je pomocí PWM zkalibrována centrální řídicí jednotka.
