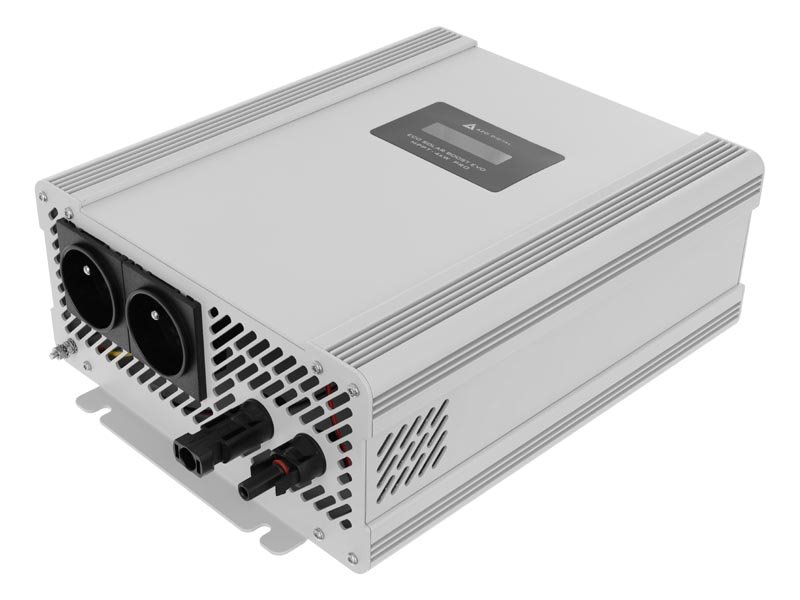

Solární regulátor MPPT ECO SOLAR BOOST EVO MPPT-4000 PRO 4kW (pro FV ohřev vody)

Solární regulátor ECO Solar Boost EVO MPPT-4000 PRO — Přímý fotovoltaický ohřev vody bez baterií a síťě


Efektivní využití fotovoltaiky pro ohřev užitkové vody

Využití solární energie pro ohřev vody často naráží na nutnost instalace drahých bateriových úložišť nebo složitých hybridních měničů. Tradiční řešení se prodražují a prodlužují návratnost investice. Regulátor ECO Solar Boost EVO PRO eliminuje tyto překážky – umožňuje přímé napájení topných těles (bojlerů, elektrických topidel či topných rohoží) roste z fotovoltaických panelů. Převádí stejnosměrný proud (DC) z panelů na střídavý proud (AC) pro bezpečné napájení standardních odporových spotřebičů.

Díky nasazení inovovaného algoritmu MPPT regulátor dynamicky přizpůsobuje zátěž aktuálnímu výkonu panelů. Výsledkem je maximální zisk energie i při zhoršených světelných podmínkách, například během východu a západu slunce. Systém je plně ostrovní, nevyžaduje povolení od distributora a jeho základem je pouze řetězec FV panelů (120–300 V v provozu) a samotný regulátor s maximálním výkonem až 4000 W.

Zásadní parametry pro dimenzování a instalaci


• Vysoká účinnost >97 % — minimum ztrát při konverzi energie na teplo.

• Zatížitelnost až 4000 W / 16 A — spolehlivě utáhne i objemné akumulační nádrže a výkonná topná tělesa.

• Dva AC výstupy (Typ E) — inteligentní kaskádové řízení přebytků do druhého bojleru.

• Široký rozsah vstupního napětí (120–350 V DC) — flexibilita při návrhu počtu a typu FV panelů (sériové i sériově-paralelní zapojení).

• Integrován MPPT algoritmus — nepřetržité hledání bodu maximálního výkonu pro nejvyšší možnou účinnost ohřevu.

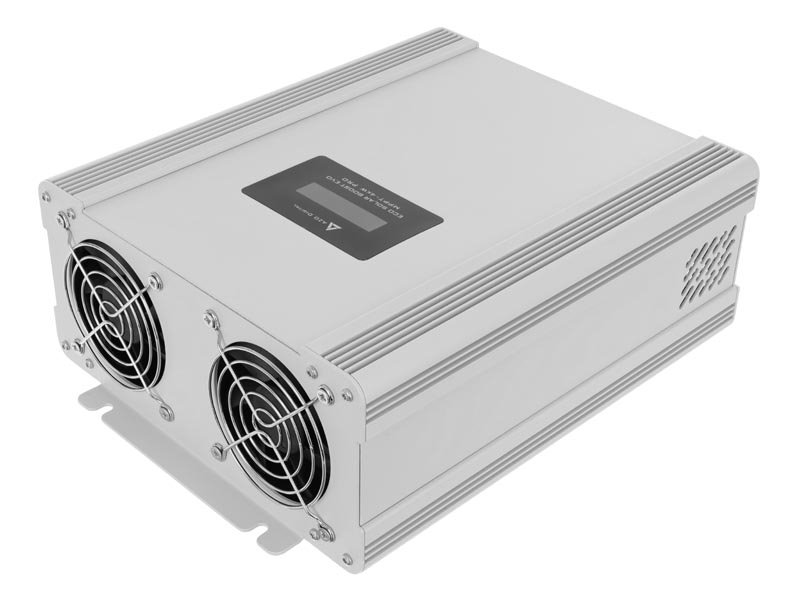

• Pasivní a aktivní chlazení obalu z hliníku — automatická regulace ventilátoru udržuje stabilní provozní teplotu.

• Rozsáhlá integrovaná ochrana — jištění proti přehřátí (80 °C), přepětí, přetížení a zkratu.

• LCD displej s diagnostikou — okamžitý přehled o napětí, proudu, výkonu a denní výrobě energie.

Okamžitý přehled o výrobě a stavu systému


Správný dohled nad solárním systémem je klíčový pro ověření jeho reálného přínosu. Měnič je vybaven integrovaným informačním LCD displejem, který v reálném čase zobrazuje klíčová provozní data. Uživatel i servisní technik mají okamžitý přístup k hodnotám aktuálního napětí (V), generovaného proudu (A) a okamžitého výkonu (W).

Z hlediska dlouhodobého sledování návratnosti je zásadní funkce měření dodané energie. Displej ukládá a zobrazuje energii vyrobenou v aktuální den, za předchozí den a celkovou kumulovanou energii od prvního spuštění. Měnič rovněž jasně komunikuje stavy jako je náběh (START za XX min), upozornění na překročení napětí či přetížení výstupu.


Algoritmus MPPT: Maximum energie za každého počasí


Srdcem zařízení je pokročilý MPPT (Maximum Power Point Tracking) algoritmus, který v reálném čase sleduje optimální pracovní bod solárních panelů. FV panely mění svou charakteristiku v závislosti na oslunění a teplotě (v zimě napětí roste, v létě klesá).

Mikroprocesor uvnitř měniče dynamicky upravuje odebíraný proud tak, aby produkt dosahoval účinnosti konverze vyšší než 97 %. Systém si bez problémů poradí s výkyvy výkonu při přechodu mraků a dokáže efektivně vytěžovat panely i při slabém ranním a večerním slunci, čímž prodlužuje denní dobu ohřevu vody na maximum.

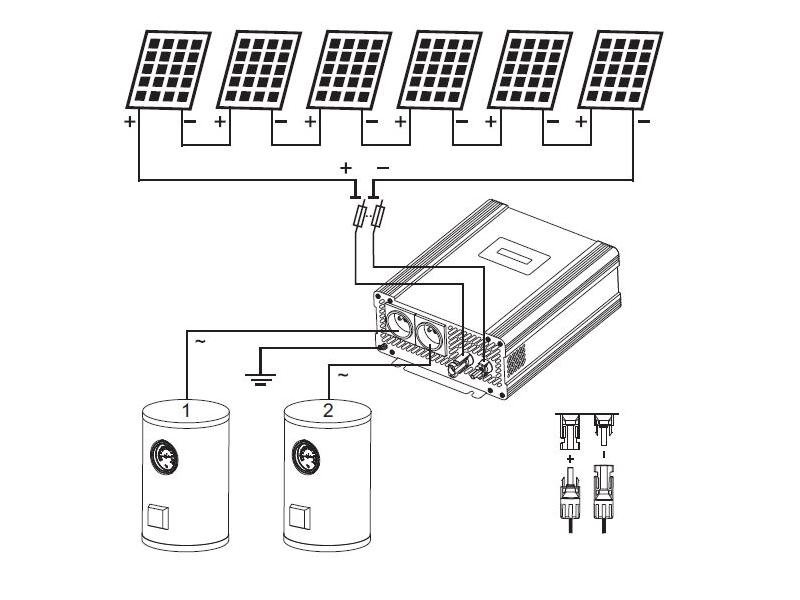

Kaskádové řízení výkonu v praxi


Velkou výhodou měniče pro domácí i průmyslové instalace je systém dvou nezávislých AC výstupů (zásuvek), které fungují v režimu priority.

• Primární ohřev (Zásuvka 1): Měnič přednostně směřuje veškerou vyrobenou solární energii do hlavního spotřebiče, například bojleru pro denní spotřebu rodiny. (Zde lze zapojit tělesa s elektronickým i bimetalovým termostatem).

• Přebytky (Zásuvka 2): Jakmile termostat hlavního bojleru vypne (voda je ohřátá), měnič automaticky přesměruje tok energie do druhého výstupu. Tento výstup napájí např. podlahové vytápění nebo předehřev jiné nádrže (pozor, pouze pro tělesa s bimetalovým termostatem). Energie tak nikdy nezůstává nevyužita na střeše.

Pro koho je produkt určený


Domácnosti a majitelé rodinných domů:

Ideální řešení pro snížení účtů za ohřev vody bez nutnosti budovat složitou on-grid elektrárnu. Díky jednoduchosti (panely → měnič → bojler) jde o systém s velmi rychlou návratností. Ocení jej zejména majitelé klasických bojlerů (Dražice, Tatramat apod.) o objemu 50 až 200 litrů, pro které postačuje zapojit topné těleso do připravené zásuvky měniče.

Elektromontéři a instalační firmy:

Produkt představuje spolehlivé B2B řešení s garantovaným výkonem pro realizace "na klíč". Montáž je zjednodušena díky standardizovanému MC4 rozhraní na vstupu. Technikům systém ušetří starosti s legislativou, jelikož se jedná o galvanicky oddělený ostrovní systém nevstupující do distribuční sítě. Měnič má jasné meze návrhu (Vmp doporučeno do 300V, Voc max 350V) a je osazen ochrannými prvky, avšak vyžaduje odborné posouzení DC jištění a přepěťových ochran při instalaci.


Tabulka pro výběr optimální topné patrony


Jak s tabulkou pracovat v praxi?

1. Zjištění skutečného výkonu: Znáte pracovní napětí vašich panelů v sérii (např. 170 V) a máte už koupenou topnou patronu (např. 3000 W). V tabulce najdete průsečík – vaše těleso bude reálně topit výkonem 1639 W.

2. Výběr ideální patrony: Máte panely s pracovním napětím 200 V a potřebujete reálný výkon ohřevu 3000 W. Podle tabulky zjistíte, že musíte zakoupit topnou patronu o nominálním výkonu 4000 W.


Poznámka:

Hodnoty vyznačené tučně s hvězdičkou (nad 4000 W) se nacházejí mimo bezpečný povolený pracovní rozsah tohoto měniče. Takovou kombinaci panelů a topné spirály nedoporučujeme zapojovat, hrozí přetížení zařízení.


🔍 Jaký model regulátoru vybrat? Srovnání řady ECO SOLAR BOOST EVO 4000


Všechny tři modely mají stejný výkon 4 kW a špičkovou technologii MPPT pro maximální využití energie ze solárních panelů k ohřevu vody. Liší se pouze komfortem ovládání (displej) a možností záložního ohřevu (připojení do sítě).

Podívejte se na tabulku níže a vyberte si model, který nejlépe vyhovuje vašim potřebám:

Technické specifikace


• Vstupní napětí (DC): 120 V ÷ 350 V — Definuje nutný počet sériově zapojených panelů pro start a bezpečný provoz (Voc nesmí překročit 350 V ani v mrazu).

• Výstupní napětí RMS (AC): 120 V ÷ 250 V — Přizpůsobuje se výkonu panelů, slouží k napájení odporové zátěže (topných těles).

• Frekvence výstupního napětí: 50 Hz — Odpovídá standardu distribuční sítě.

• Průběh výstupního napětí: Modifikovaná sinusoida — Zcela dostačující a efektivní pro odporové spotřebiče (bojlery, rohože), nevhodné pro motory a transformátory.

• Maximální výkon: 4000 W — Dostatečná rezerva pro běžná topná tělesa 2 kW až 3 kW, limit pro celkový příkon připojených panelů je doporučen na 5 kW.

• Maximální proud: 16 A — Určuje nutnost použití odpovídajícího průřezu AC vodičů (min. 1,5 mm², doporučeno 2,5 mm²).

• Vstupní připojení (DC): MC4 (1 kpl.) — Rychlé, bezpečné a voděodolné připojení standardních FV kabelů.

• Výstupní zásuvky (AC): Typ E (s kolíkem) / 2 ks — Pro připojení zástrčky běžného bojleru, s rozlišením prioritního a sekundárního výstupu.

• Provozní teplota: -25 °C ÷ 55 °C — Bezpečný provoz i v nevytápěných technických místnostech.

• Účinnost: >97 % — Minimalizace tepelných ztrát měniče a maximalizace výtěžnosti energie z panelů.

• Chlazení: Aktivní (automatické) — Zabudovaný ventilátor spíná podle teploty a zátěže.

• Stupeň krytí: IP21 — Ochrana proti kapající vodě, určeno pro montáž do vnitřních suchých prostor.

• Funkce MPPT: Ano — Automatické vyhledávání bodu nejvyššího výkonu panelů v závislosti na počasí.

• Zabezpečení: Tepelné (80 °C), přepěťové, přetěžovací, zkratové — Komplexní balíček interní ochrany proti poškození vlivem vnějších podmínek.

• Kompatibilita zátěže: Pouze rezistivní (odporová) zátěž — Není určeno pro kapacitní a induktivní zátěže (motory, čerpadla).

• Rozměry: 318 × 222 × 103 mm — Kompaktní velikost pro snadnou nástěnnou montáž.

• Hmotnost: 2,8 kg — Robustní hliníkové šasi zajišťující dostatečný odvod tepla, přitom snadno manipulovatelné.

FAQ — Časté otázky zákazníků


1. Mohu na regulátor připojit oběhové čerpadlo nebo pračku?

Ne, měnič generuje střídavé napětí ve formě modifikované sinusoidy a je striktně určen pouze pro odporové spotřebiče (topné spirály v bojleru, elektrické přímotopy, infrapanely). Připojení induktivní zátěže (motory, čerpadla) nebo kapacitní zátěže zařízení nenávratně poškodí.

2. Jak správně dimenzovat napětí solárních panelů pro tento měnič?

Je kritické, aby napětí naprázdno (Voc) solárního stringu nikdy nepřekročilo 350 V, a to ani při extrémních mrazech, kdy napětí panelů fyzikálně stoupá. Doporučujeme navrhovat string s Voc maximálně 300 V (měřeno při 25 °C), což poskytuje bezpečnou rezervu 15 %.

3. Proč měnič ukazuje chybu "Příliš nízké napětí"?

Toto upozornění je běžné během východu a západu slunce nebo při velmi silném oblačném počasí, kdy napětí na panelech klesne pod minimální pracovní hranici 120 V. Jakmile se světelné podmínky zlepší, měnič se automaticky zrestartuje a ohřev pokračuje.

4. Mohu připojit do obou výstupů bojler s elektronickým termostatem?

Ne, zařízení s elektronickým termostatem lze bezpečně provozovat pouze na prioritním Výstupu 1. Sekundární Výstup 2 je určen výhradně pro klasická topná tělesa řízená obyčejným mechanickým (bimetalovým) termostatem.

5. Musím systém ohlašovat distributorovi elektrické sítě (ČEZ, EG.D, PRE)?

Ne, systém je navržen jako 100% ostrovní (off-grid) řešení. Solární panely napájí bojler zcela nezávisle a systém není galvanicky propojen se sítí distributora, takže nevznikají žádné přetoky a není nutná legislativní administrativa spojená s klasickými síťovými elektrárnami.

6. Může být regulátor umístěn přímo venku u panelů?

Ne, regulátor má stupeň krytí IP21, což jej předurčuje k vnitřní montáži (garáž, technická místnost, kotelna). Musí být chráněn před vlhkostí a přímým sluncem. Navíc je nutné dodržet minimální instalační odstupy (20 cm po stranách, 50 cm nahoře a dole) pro správnou cirkulaci vzduchu.

7. Je možné, aby se bojler v zimě ohříval ze sítě, když není slunce?

Tento konkrétní model ECO Solar Boost EVO MPPT-4000 PRO neobsahuje funkci automatického přepínání na síť 230V při nedostatku slunce (nedisponuje AC vstupem ze sítě). Pro doohřev vody ze sítě v zimních měsících je nutné buď bojler vybavit druhou topnou spirálou na 230 V, nebo manuálně přepojit bojler do běžné domácí zásuvky.
