Střídač hybridní DEYE SUN-10K-SG05LP3-EU-SM2, 10kW, 3F, 5.generace, LV

Hybridní měnič Deye SUN-10K-SG05LP3-EU-SM2 — 100% asymetrie s certifikací PPDS

Jistota schválení a maximální využití energie v síti ČR

Projektování fotovoltaických systémů v českých distribučních sítích naráží na přísné požadavky ohledně asymetrického zatížení a schvalovacích procesů. Třífázový nízkonapěťový měnič páté generace řeší tyto výzvy přímo na úrovni hardwaru. S plnou podporou 100% asymetrického výstupu na jednotlivé fáze (až do 5 kW na fázi) eliminuje nechtěné přetoky a maximalizuje míru vlastního využití vyrobené energie i při spuštění jednofázových spotřebičů s vysokým příkonem.

Model Deye SUN-10K-SG05LP3-EU-SM2 byl úspěšně otestován a disponuje certifikací PPDS (kategorie A1 a A2) pro bezproblémové připojení do sítě EG.D i dalších distributorů v ČR. Kombinuje solární invertor o výkonu 10 kW a výkonnou nabíječku 40–60V nízkonapěťových baterií s masivním nabíjecím i vybíjecím proudem až 210 A. Integrace pokročilého portu Smart Load umožňuje přímé připojení topné patrony nebo generátoru, čímž měnič přebírá funkci inteligentního wattrouteru bez nutnosti dalších externích modulů.

Klíčové parametry a jejich přínos v praxi

• 100% asymetrický výstup: Možnost zatížit jednu fázi výkonem až 5 kW, což odpovídá reálnému provozu českých domácností (např. souběh trouby a rychlovarné konvice na jedné fázi).

• Vysoký nabíjecí a vybíjecí proud 210 A: Zaručuje bleskové uložení přebytků do baterie i rychlé pokrytí výkonových špiček bez nutnosti tahat energii ze sítě.

• Dva nezávislé MPP trackery (2+2 stringy): Optimální rozložení výkonu pro složitější střechy (východ/západ) s širokým operačním rozsahem 200 až 650 V.

• Přetížitelnost 100 % po dobu 10 sekund: Bezpečně pokryje rozběhové proudy asynchronních motorů, tepelných čerpadel nebo kompresorů při ostrovním (off-grid) provozu.

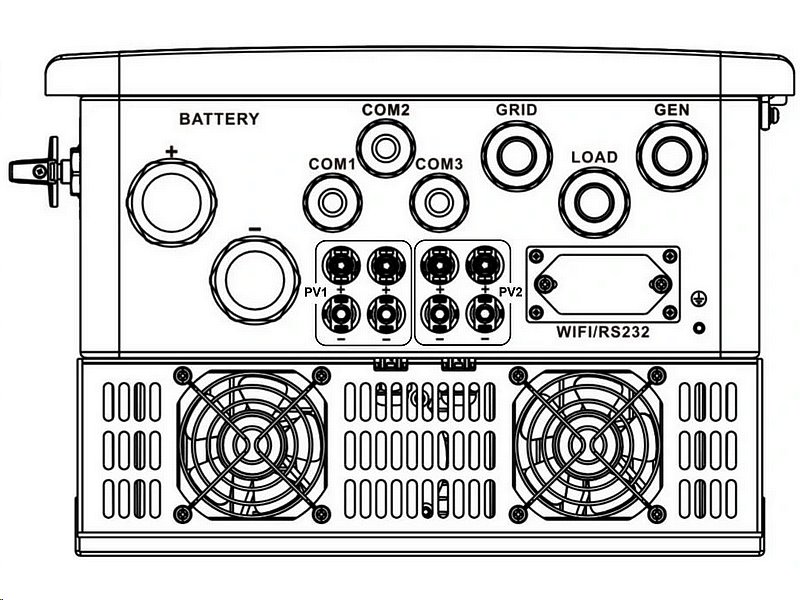

• Programovatelný Smart Load port: Dedikovaný vstupní/výstupní port pro start diesel generátoru, připojení stringového měniče nebo spínání zátěže (ohřev vody).

• Ověřená kompatibilita přes CAN / RS-485: Zajišťuje bezproblémovou a spolehlivou komunikaci s BMS systémy u naprosté většiny nízkonapěťových (48V) lithiových baterií na trhu.

• Zabudovaný monitoring: Součástí balení je Wi-Fi dongle a bezplatný přístup do cloudové platformy Solarman pro kompletní dohled nad toky energie z mobilního telefonu.

• Ochrana IP65: Robustní šasi s inteligentním chlazením umožňuje bezpečnou instalaci v technických místnostech i krytých venkovních prostorech.

Kompletní kontrola nad instalací a nastavením

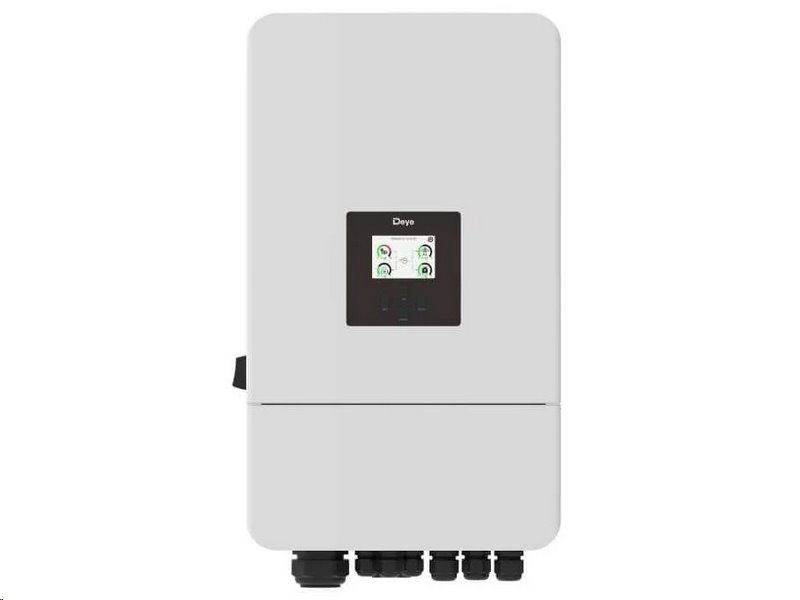

Instalace tohoto měniče nevyžaduje složité dohledávání externích komunikačních rozhraní. Vše podstatné se odehrává přes integrovaný barevný dotykový LCD displej přímo na čelním panelu zařízení.

Konfigurační menu nabízí hlubokou parametrizaci – od nastavení nabíjecích křivek pro různé typy baterií (Lithium-ion, AGM, GEL) přes propracované časové plány (režim Time of Use) až po přesné definování priorit toků energie (Peak Shaving, Zero Export).

Pro realizační firmy to znamená drastické zrychlení oživení elektrárny na místě, pro koncového uživatele pak okamžitý vizuální feedback o výkonu fotovoltaických panelů, stavu bateriového úložiště a aktuální spotřebě celého objektu.

Nekompromisní výkonová propustnost

Tento model nezklame ani v okamžicích extrémní síťové zátěže. Konstrukce dovoluje trvalý AC průchozí proud až 45 A (z distribuční sítě směrem k zátěži), což bezpečně pokryje nároky velkého rodinného domu či menšího komerčního provozu bez rizika přetížení interních obvodů.

Samotný DC vstup zvládne zpracovat panely s celkovým výkonem až 16 kWp, přičemž do AC sítě střídač dodává stabilních 10 kW. Celková špičková účinnost dosahuje hodnoty 97,6 %, čímž se efektivně minimalizují tepelné ztráty a maximalizuje energetický zisk.

Integrovány jsou rovněž nezbytné ochrany včetně hlídání izolačního stavu, ochrany proti přepólování a přepěťové ochrany typu II pro DC i AC stranu.

Inovace v praxi: Kde se ukáže jeho plná síla

Rodinný dům s jednofázovými žrouty energie:

V běžné domácnosti běží přes den často silné jednofázové spotřebiče na jedné větvi. Konkurenční symetrické měniče musí chybějící výkon dokoupit ze sítě. Deye díky plně nesymetrickému výstupu dodá z baterií nebo solárních panelů veškerý potřebný výkon (až 5 kW) přesně na tu fázi, kde je aktuálně potřeba (funkce Zero Export To CT), a efektivně tak vynuluje odběr z elektroměru.

Ostrovní systém (Off-grid) se záložním generátorem:

Na chatách nebo místech bez stabilní sítě využijete autonomní řízení. Střídač primárně napájí objekt z fotovoltaiky a 48V nízkonapěťových baterií. Pokud SOC baterií klesne pod kritickou úroveň, měnič pomocí zabudovaného Dry Contact relé automaticky nastartuje připojený dieselový generátor a prostřednictvím portu GEN začne dobíjet baterie plným proudem 210 A. Po nabití generátor opět inteligentně odstaví.

Pro koho je produkt určený

Instalační firmy a projektanti FVE:

Oceníte legislativní jistotu díky certifikacím PPDS, snadné zapojení s integrovanými spínači a velmi bohatou výbavu rovnou v krabici (včetně tří precizních měřicích CT transformátorů). Komunikační protokol Modbus RTU umožňuje snadnou integraci celého střídače do systémů chytré domácnosti (např. Loxone). Instalaci usnadňuje také možnost paralelního zapojení až 10 měničů pro škálování výkonu.

Majitelé rodinných domů a komerčních objektů:

Získáváte mimořádně spolehlivé srdce domácí energetiky, které plní i funkci pokročilé UPS s dobou přepnutí v řádu milisekund. Odpadá nutnost nakupovat drahé externí moduly na řízení přebytků – střídač skrze Smart Load port automaticky přesměruje nadbytečnou solární energii například do ohřevu teplé vody v bojleru.

Technické specifikace

• Maximální DC vstupní výkon: 16 kW — Ideální pro masivní předimenzování pole fotovoltaických panelů (oversizing).

• Jmenovitý výstupní výkon AC: 10 kW — Stabilní střídavý výkon pro standardní třífázové připojení.

• Max. napětí naprázdno (Voc): 800 V — Vysoká úroveň bezpečnosti pro sériové zapojení silných fotovoltaických panelů.

• Rozsah napětí MPPT: 200 až 650 V — Zajišťuje velmi brzký start výroby za rozbřesku a stabilní chod až do večera.

• Počet MPP Trackerů: 2 (počet stringů celkem 2+2) — Rozdělení panelů na dvě odlišné orientace nebo sklony střechy.

• PV vstupní proud: 26 A + 26 A — Plná kompatibilita s moderními velkoformátovými panely s vysokým proudem.

• Typ a napětí baterie: Nízkonapěťová (Li-ion, Olovo), 40.. 60 V DC — Bezpečná 48V architektura s obrovským výběrem baterií na trhu.

• Max. nabíjecí a vybíjecí proud: 210 A — Extrémně rychlé nabití i schopnost dodat masivní výkon do ostrovní zátěže.

• Maximální AC výstupní proud: 14,5 A (v nesymetrii až 21,8 A na fázi) — Schopnost utáhnout náročné spotřebiče.

• Trvalý AC průchozí proud: 45 A — Bezpečně pokryje špičkovou spotřebu celého domu napřímo z distribuční sítě.

• Účinnost: 97,6 % — Minimalizace ztrát a maximalizace ekonomické návratnosti.

• Komunikace s BMS: CAN / RS-485 — Univerzální podpora pro bezproblémové spárování s úložištěm.

• Další komunikační rozhraní: RS-232, Modbus — Pro dohledovou platformu a externí systémy řízení budov.

• Stupeň krytí a provozní teplota: IP65, -40 až +60 °C (derating od 45 °C) — Možnost instalace i do náročných prostředí.

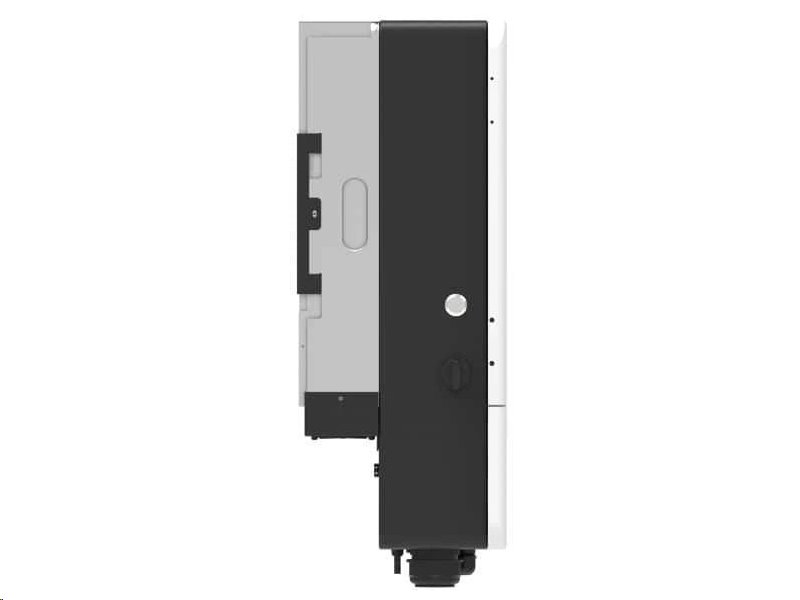

• Rozměry (Š × V × H): 386 × 660 × 253 mm — Design určený pro pevnou nástěnnou montáž.

• Hmotnost: 35,2 kg — Masivní provedení chladiče, vyžaduje přibalené kotvy do betonu.

FAQ — Časté otázky zákazníků

1. Lze tento měnič oficiálně připojit k síti EG.D a ČEZ?

Ano, model prošel certifikovanou zkušebnou a disponuje certifikátem PPDS v kategoriích A1 a A2. Je plně způsobilý pro trvalé paralelní připojení k distribuční soustavě v ČR.

2. Jak rychle přepne střídač na baterie při výpadku proudu?

Střídač disponuje plnohodnotným záložním režimem s velmi rychlým přepnutím. Výstup LOAD převezme napájení kritických okruhů dříve, než by to zaznamenala většina běžné elektroniky, a zvládne přetížení až na 200 % jmenovitého výkonu po dobu 10 sekund.

3. K čemu slouží vstup s označením Smart Load?

Smart Load je inteligentně řízený konfigurovatelný port. V nastavení můžete určit, že jakmile budou baterie nabité například na 95 %, měnič tento port sepne a přebytečnou energii pošle do topné patrony bojleru. Nahrazuje tak samostatný wattrouter.

4. Je k měniči nutné dokupovat externí elektroměr (smart meter) pro zamezení přetoků?

Ne, není to nutné. Uvnitř základního balení naleznete trojici přesných dělených měřicích transformátorů (CT cívky 100 A / 50 mA). Ty se instalují přímo na fázové vodiče u hlavního jističe a měnič díky nim řídí export v režimu "Zero Export To CT".

5. S jakými bateriemi mohu střídač Deye propojit?

Střídač je navržen pro standardní bezpečné 48V (nízkonapěťové) bateriové systémy. Podporuje komunikaci s desítkami značek (např. Pylontech, Deye, a další) a umožňuje i manuální definici nabíjecích napětí.

6. Má zařízení nějaký monitoring do mobilního telefonu?

Ano, balení obsahuje Wi-Fi dongle, který střídač připojí do vaší domácí sítě. Veškerá data (výroba, spotřeba, stav nabití baterie) můžete sledovat v bezplatné aplikaci Solarman z jakéhokoliv místa na světě.

7. Může střídač fungovat i bez baterie jako čistě síťový (on-grid)?

Ano, instalace úložiště není podmínkou funkčnosti. V menu na dotykovém displeji stačí zvolit režim "No Batt" a systém začne pracovat jako standardní síťová elektrárna. Baterie lze dokoupit a připojit kdykoliv v budoucnu.
