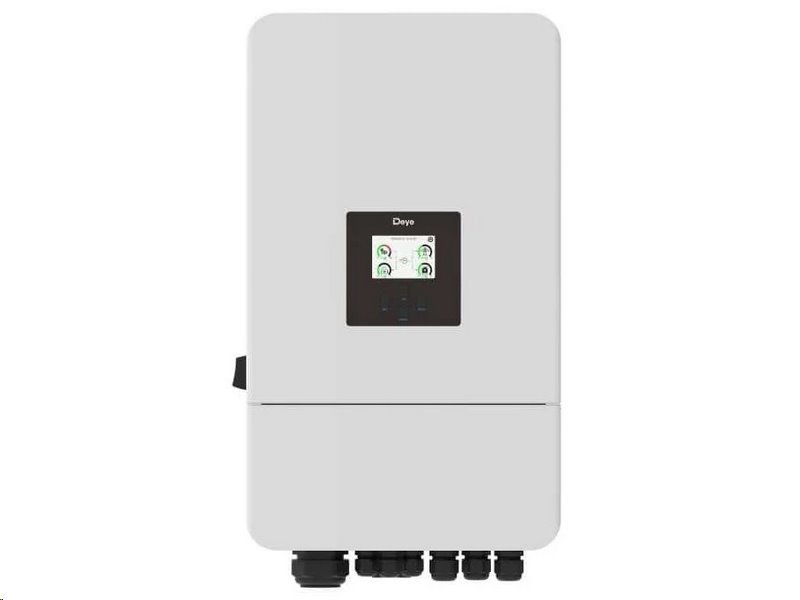

Střídač hybridní DEYE SUN-12K-SG05LP3-EU-SM2, 12kW, 3F, 5.generace, LV

Hybridní měnič Deye SUN-12K-SG05LP3-EU-SM2 — 100% asymetrie s certifikací PPDS

Základní prvek pro spolehlivý energetický management

Projektujete fotovoltaický systém pro objekt s nerovnoměrným zatížením fází a vysokými energetickými nároky? Nízkonapěťový 3fázový hybridní měnič DEYE SUN-12K 5. generace řeší komplexní toky energií s maximální účinností. Tento model kombinuje solární invertor a nabíječku baterií v jednom šasi, přičemž jeho stěžejní výhodou je podpora 100% asymetrického výstupu. Z celkového výkonu 12 kW dokáže na jednu zatíženou fázi alokovat až 6 kW, což eliminuje zbytečné nákupy energie ze sítě při asymetrické spotřebě domácnosti či firmy.

Měnič je plně kompatibilní s nízkonapěťovými 40–60V bateriemi a poskytuje masivní nabíjecí a vybíjecí proud až 240 A. Komunikace s bateriovým úložištěm (BMS) probíhá přes průmyslová rozhraní CAN nebo RS-485, což zajišťuje širokou kompatibilitu napříč trhem. Zařízení je plně certifikováno laboratoří čisté energetiky EG.D v souladu s PPDS (kategorie A1 i A2) a splňuje tak nejpřísnější požadavky pro trvalé připojení do distribuční sítě v České republice platné od roku 2025.

Klíčové parametry a jejich přínos v praxi

• 100% asymetrický výstup — umožňuje cíleně směrovat až 6 kW výkonu na jedinou fázi podle aktuální zátěže (např. při souběhu tepelného čerpadla a varné desky).

• Nabíjecí a vybíjecí proud 240 A — garantuje rychlé uložení přebytků a bleskové pokrytí vysokých odběrových špiček z baterie.

• Certifikace PPDS A1/A2 — bezproblémová legislativní průchodnost při schvalování u lokálních distributorů energií (EG.D, ČEZ, PRE).

• Dva MPP trackery (2+2 vstupy) — s rozsahem 200 až 650 V optimalizují zisk i při složitější orientaci a zastínění panelů.

• Multifunkční port Smart Load — hardwarový výstup konfigurovatelný jako vstup pro generátor nebo řízený výstup (např. automatické spínání ohřevu vody při přebytcích).

• Kapacita přetížení 100 % po dobu 10 s — absorbuje těžké starty asynchronních motorů (kompresory, cirkulárky) bez výpadku systému.

• Komplexní monitoring — správa přes cloudovou platformu Solarman s využitím přibaleného Wi-Fi donglu pro přesný dohled 24/7.

• Stupeň krytí IP65 — hliníkové šasi a utěsněné konektory umožňují bezpečnou montáž do prašných technických místností i exteriérů (při dodržení stínění).

Proces a ovládání v praxi

Tento měnič je navržen pro plynulý instalační proces a intuitivní správu. Všechny provozní stavy, od nastavení priorit baterie přes AC/solární nabíjení až po konfiguraci portu Smart Load, lze detailně parametrizovat přes čelní barevný dotykový LCD displej.

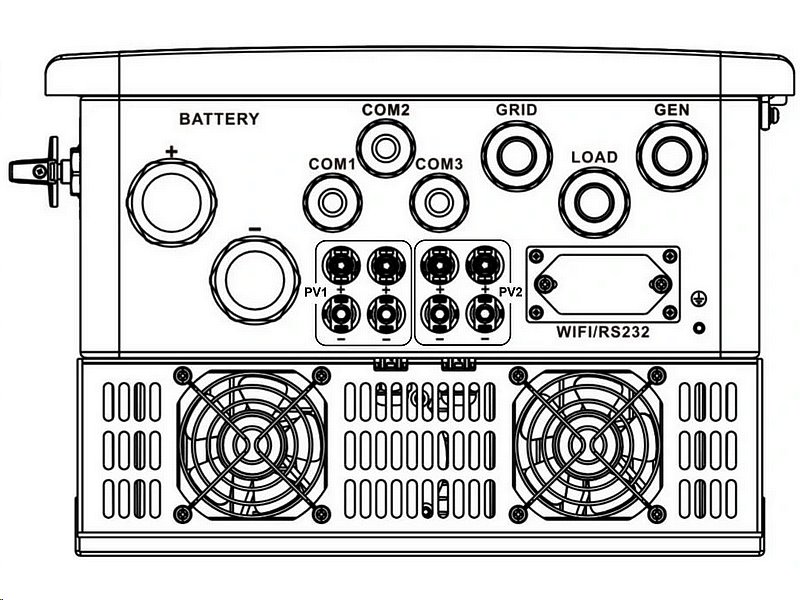

Při oživování systému ocení montér přehledné rozvržení svorkovnic a kvalitní MC4 konektory pro přímé připojení PV stringů. Dodaný Wi-Fi modul se integruje do místní sítě, čímž otevírá cestu k aplikaci Solarman. Uživatel i servisní technik tak získávají v reálném čase přehled o výrobě na obou MPP trackerech, toku do sítě a stavu nabití úložiště.

Výkonová kapacita a technologický standard

Výkonnostní limity modelu DEYE SUN-12K dalece přesahují standardy běžných domácích instalací. Střídač zpracuje na DC vstupu výkon až 19,2 kW, což umožňuje výrazné předimenzování fotovoltaického pole (over-panelling) pro maximalizaci zisků v zimních měsících.

Účinnost konverze dosahuje špičkových 97,6 %. Technologie navíc obsahuje funkce pokročilého řízení sítě jako Grid peak shaving (ořezávání špiček ze sítě chytrou dotací z baterie) a Phase balancing, které chrání hlavní jistič před vybavením.

Inovativní řízení toku energií v praxi

Rozhraní střídače otevírá profesionálům flexibilní možnosti návrhu v B2C i B2B sektoru:

1. Chytrá domácnost s TČ a elektromobilem: Využitím nezávislého portu Smart Load se střídač chová jako hardwarový wattrouter. Při dosažení 100 % nabití baterie přesměruje excess energii do topné patrony bojleru. Následně 100% fázová asymetrie zamezí nákupům ze sítě, když na jedné fázi běží 1f nabíječka elektromobilu (např. 3,6 kW) a na ostatních je odběr minimální.

2. Komerční objekt vyžadující absolutní zálohu: Pro kritické provozy, kde výpadek sítě znamená ztrátu, slouží dedikovaný vstup s relé pro start diesel generátoru. Jakmile kapacita baterií klesne pod stanovenou mez, DEYE automaticky sepne suchý kontakt, nastartuje centrálu, začne z ní napájet zátěž a paralelně dobíjet baterie proudem až 240 A.

Cílové skupiny a montáž

Střídač spadá do kategorie profesionálních elektrokomponentů. Je striktně určen pro instalaci certifikovanými elektromontéry a revizními techniky s oprávněním pro zapojování solárních systémů. Zákaznicky je produkt dimenzován primárně pro:

• Projektanty a realizační firmy, které potřebují robustní a plně schválený HW (certifikace EG.D / PPDS) pro realizace klíčových zakázek.

• Rozlehlé rezidenční domy, jejichž chod je závislý na tepelném čerpadle, silném indukčním vaření a privátní nabíjecí infrastruktuře.

• Menší výrobní a skladové haly, vyžadující zálohování 3f asynchronních zátěží a snížení rezervovaného výkonu (pomocí peak shavingu).

Technické specifikace

• Jmenovitý výstupní AC výkon: 12 kW — Maximální trvalý výkon dodávaný do zátěže.

• Max. DC vstupní výkon: 19,2 kW — Umožňuje masivní předimenzování panelů pro slabší sluneční dny.

• Napětí bateriového systému: 40 až 60 V DC — Bezpečná LV (low-voltage) platforma.

• Max. nabíjecí/vybíjecí proud: 240 A — Zajišťuje bleskové reakce na zátěžové špičky a ukládání přebytků.

• Počet fází: 3 — Podporuje plnou 100% asymetrii (výkon až 6 kW na jednu fázi).

• Rozsah pracovního napětí MPPT: 200 až 650 V — Flexibilní start i při kratších stringzích.

• Max. PV napětí (Voc): 800 V — Vysoká tolerance pro sériové zapojení výkonných panelů.

• Počet MPP trackerů / stringů: 2 vstupy (2+2) — Oddělené sledování bodu výkonu pro složitější střechy.

• PV vstupní proud: 26 A + 26 A — Plně kompatibilní s moderními velkoformátovými panely s vysokým proudem.

• PV zkratový proud: 39 A + 39 A — Bezpečnostní dimenze pro moderní moduly.

• Účinnost měniče: 97,6 % — Minimalizace ztrát při přeměně z DC na AC proud.

• Max. výstupní AC proud: 17,4 A — Odpovídá standardnímu jištění výkonových větví.

• Max. průchozí AC proud: 45 A — Důležité pro dimenzování by-pass režimu a přímého napájení ze sítě.

• Komunikační rozhraní baterie: CAN, RS-485 — Univerzální připojení BMS k drtivé většině 48V baterií.

• Systémové komunikační linky: RS-232, Modbus (RTU 485) — Otevřené pro integraci s Loxone, TaHoma či jiným nadřazeným systémem.

• Displej a konektory: Barevný LCD, PV konektory MC4 — Rychlé osazení a intuitivní obsluha na místě.

• Provozní teplota: -40 °C až +60 °C — Výborná odolnost proti extrémním výkyvům počasí.

• Stupeň krytí a použití: IP65, vnitřní i venkovní montáž na zeď — Vybaveno masivním pasivním chlazením odolným vůči stříkající vodě.

• Fyzické rozměry (Š×V×H): 386 × 660 × 253 mm — Relativně kompaktní půdorys vůči výkonnostní třídě.

• Hmotnost: 35,2 kg — Vyžaduje pevnou nosnou konstrukci (kotvy do betonu jsou součástí balení).

• Obsah balení: Střídač, nástěnný držák, 4× kotva do betonu, 3× měřicí cívka 100A/50mA (CT sondy), teplotní čidlo pro Pb baterie, Wi-Fi dongle pro bezdrátový monitoring.

FAQ — Časté otázky zákazníků

1. Splňuje tento střídač podmínky pro legální připojení k české distribuční síti?

Ano, střídač DEYE SUN-12K-SG05LP3-EU-SM2 je úspěšně certifikován laboratoří čisté energetiky a disponuje plnou certifikací PPDS (Pravidla provozování distribučních soustav) pro kategorie A1 i A2.

2. Jak funguje 100% asymetrie u tohoto modelu?

Měnič umí přesměrovat celou svou kapacitu asymetricky. U tohoto 12kW modelu to znamená, že zátěž na jedné jediné fázi může činit teoreticky až 6 kW (50 % celkového výkonu stroje), aniž byste dopláceli energii ze sítě. Tím dokonale vyrovnává typické spotřebiče v ČR, které jsou často 1fázové.

3. Lze k němu přímo zapojit topnou spirálu bojleru?

Ano, k tomuto účelu je ideální vyhrazený port „Smart Load“. Lze jej v menu nakonfigurovat tak, aby spínal vyvedenou zátěž (topnou patronu) čistě ve chvíli, kdy jsou baterie nabité a systém má přebytek PV výkonu. Funkčně to nahrazuje externí wattrouter.

4. Které baterie jsou s tímto střídačem kompatibilní?

Systém je navržen pro standardní nízkonapěťové (40–60 V) instalace. Přes rozhraní CAN a RS-485 s ním bezchybně komunikují BMS (Battery Management Systémy) většiny známých výrobců lithiových i LiFePO4 rackových či stěnových baterií. Lze využít i olověné trakční baterie (zařízení má přibaleno čidlo pro měření teploty Pb baterií).

5. Zvládne měnič kooperovat s diesel generátorem?

Rozhodně. Má pro generátor samostatný konektorový vstup (GEN port) a bezpotenciálový kontakt. Jakmile kapacita akumulátorů spadne pod limitní úroveň nastavenou v LCD, střídač pošle signál, centrála nastartuje, pokryje chod zátěží v domě a současně začne dobíjet baterie.

6. Je možné tento střídač integrovat do inteligentního domu Loxone?

Ano, zařízení disponuje rozhraním Modbus RTU 485, pomocí kterého lze stroj plně číst i ovládat přes nadřazené řídicí systémy typu Loxone, Fibaro nebo různé PLC automaty.

7. Dodává se střídač i s příslušenstvím pro fázové měření?

Přímo v krabici najdete tři měřicí CT cívky (transformátory proudu) s hodnotami 100 A / 50 mA. Není nutné dokupovat externí smartmetr, cívky poskytují řídicí jednotce střídače data pro přesné asymetrické vyrovnávání výkonu.

8. Zvládne střídač běžet bez baterií?

Ačkoliv je hlavní silou tohoto přístroje hybridní provoz s baterií, konfigurace umožňuje zvolit režim „No battery“ (Bez baterie). Systém bude fungovat primárně z výroby panelů a sítě.

9. Dá se použít pro rozšíření nebo paralelní chod?

Ano, přístroj je koncipován pro pokročilé a náročné síťování. Můžete jej propojovat s dalšími kusy do paralelních kaskád pro skokové navýšení jak solárního zpracování, tak výstupního výkonu továrny či rodinného sídla.
