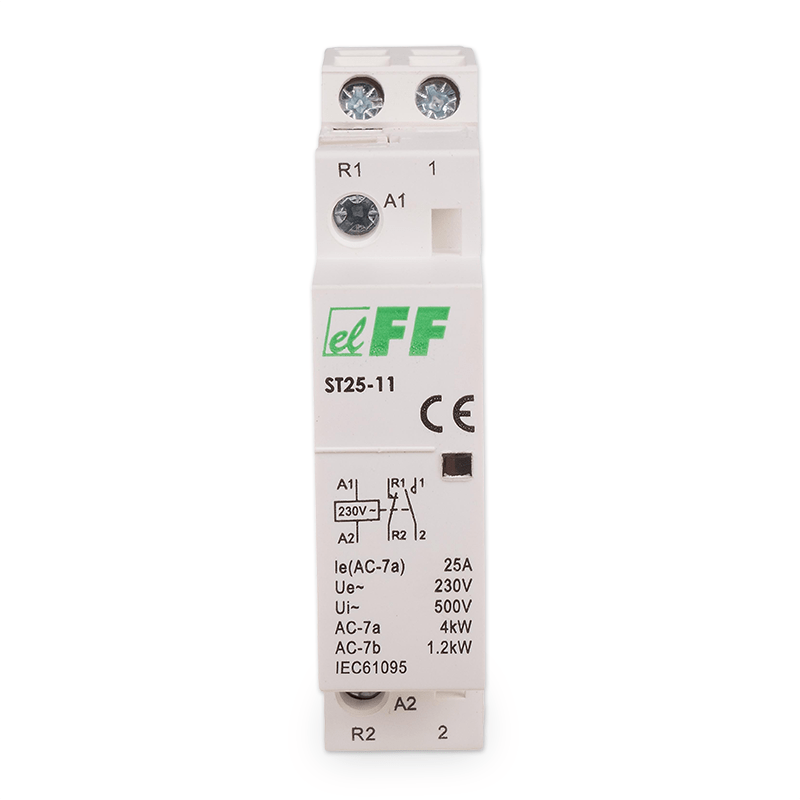

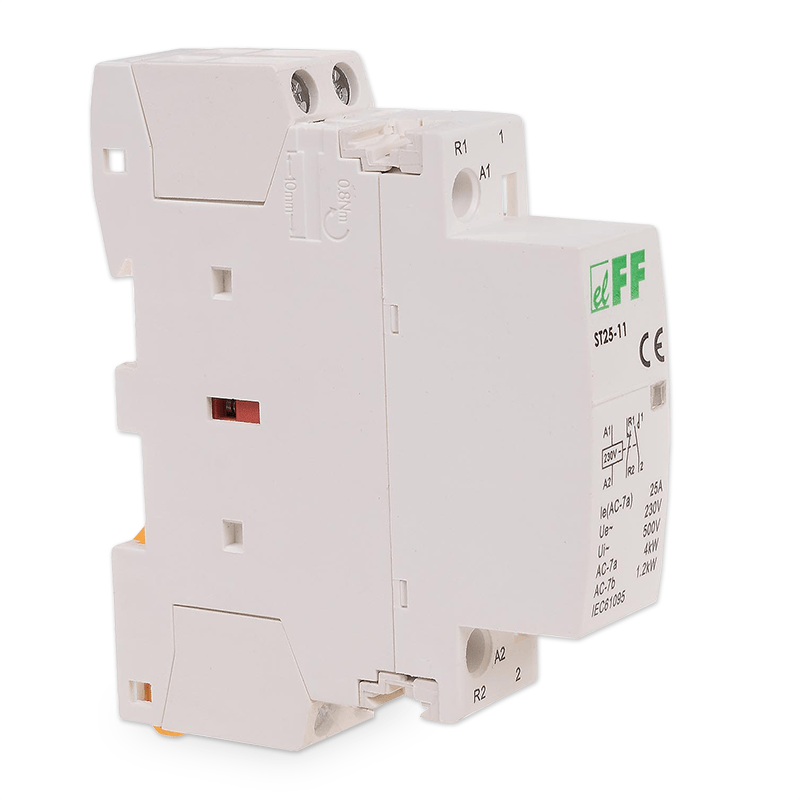

Stykač F&F ST25-11 1F 25A, 1xNO+1xNC, 230V, na DIN lištu

Stykač F&F ST25-11 modulární - Kompaktní spínání pro rozvaděče

Přesné řízení zátěže na DIN liště

Hledáte spolehlivé řešení pro automatizované spínání větších zátěží, jako je elektrické topení, výkonné osvětlení nebo motory? Běžné spínací relé pro takové proudy často nestačí a vyžaduje prostorově náročnější alternativy, což v moderních, hustě osazených rozvaděčích představuje problém.

Instalační stykač F&F ST25-11 přináší profesionální řešení s maximálním proudem 25 A v kompaktním provedení o šířce pouhého 1 modulu (18 mm). Díky univerzální konfiguraci kontaktů 1× NO (spínací) a 1× NC (rozpínací) a standardnímu napájení cívky 230 V AC snadno a bezpečně integrujete řízení výkonných obvodů přímo do vašeho stávajícího systému bez nutnosti instalace dodatečných transformátorů.

Technické parametry, které usnadní instalaci

• Zatížitelnost až 25 A — bezpečně zvládne spínání topných těles, bojlerů či větších světelných okruhů bez přehřívání.

• Kombinace kontaktů 1× NO a 1× NC — umožňuje flexibilní zapojení obvodů; jeden obvod se po sepnutí aktivuje a druhý naopak rozpojí.

• Kompaktní šířka 1 modul (18 mm) — šetří drahocenné místo na DIN liště i ve velmi přeplněných domovních rozvaděčích.

• Standardní cívka 230 V AC — přímé napojení na běžnou elektrickou síť zjednodušuje zapojení.

• Optický indikátor stavu — mechanický prvek na předním panelu ukazuje, zda je stykač aktuálně v sepnutém stavu.

• Šroubové svorky do 4 mm² — zaručují pevný a bezpečný spoj i při plném proudovém zatížení.

Tichý chod a stabilní výkon pod zátěží

Moderní instalace vyžadují prvky, které nejen spínají, ale dělají to spolehlivě a s minimálním rušením. Stykač disponuje optimalizovaným elektromagnetickým systémem, který zajišťuje velmi rychlé a jisté sepnutí kontaktů. Tím se zásadně minimalizuje jiskření na kontaktech a prodlužuje se jak mechanická, tak elektrická životnost zařízení. Díky vysoké izolační pevnosti poskytuje stabilní výkon a bezpečný provoz i při trvalém zatížení na hranici 25 A.

Variabilita pro domácnosti i průmysl

V rezidenčních objektech tento modulový stykač ideálně využijete ve spojení s HDO přijímači pro automatické spínání akumulačních kamen nebo bojlerů v době platnosti nízkého tarifu. V komerčních a menších průmyslových instalacích skvěle poslouží jako odolný výkonový prvek pro řízení světelných ramp nebo ovládání ventilátorů, kde spolehlivě chrání jemné řídicí obvody (např. chytrá relé nebo časovače) před vysokými náběhovými proudy.

Kdo tento produkt využije nejvíce?

• Elektroinstalatéři a projektanti: Při návrhu a realizaci domovních i průmyslových rozvaděčů, kde je vyžadována striktní shoda s normami, úspora místa na DIN liště a záruka dlouhé životnosti komponent.

• Správci komerčních budov a údržba: Pro operativní modernizaci stávajících elektroinstalací, například při zavádění nového automatizovaného řízení osvětlovacích a topných okruhů.

• Pokročilí instalatéři chytrých domácností: Při zapojování chytrých prvků, kde stykač slouží jako výkonné "svaly" pro spínání těžkých zátěží, které chytré mikro-relé samotné technicky nezvládne. Upozorňujeme však, že instalaci smí provádět výhradně osoba s příslušnou elektrotechnickou kvalifikací.

Technické specifikace

• Napájecí napětí cívky: 230 V AC — Standardní síťové napětí pro snadnou integraci do obvodů bez dodatečných traf.

• Maximální proudové zatížení: 25 A — Dostatečná kapacita pro běžné jednofázové topné a světelné okruhy.

• Konfigurace kontaktů: 1× NO (spínací), 1× NC (rozpínací) — Univerzální variabilita pro různé spínací logiky v jednom modulu.

• Kategorie užití: AC-7a, AC-7b — Klasifikováno pro mírně induktivní zátěže, motory a domácí spotřebiče.

• Šířka: 1 modul (18 mm) — Maximální úspora prostoru v montážní skříni.

• Montáž: Na DIN lištu TH-35 — Standardní beznástrojové uchycení nacvaknutím.

• Stupeň krytí: IP20 — Určeno výhradně pro instalaci do vnitřních a uzavřených rozvaděčů.

• Pracovní teplota: -25 °C až +50 °C — Spolehlivý chod bez omezování i v neideálních teplotních podmínkách.

• Připojení: Šroubové svorky (max. průřez 4 mm²) — Pevné zafixování vodičů zamezující přechodovému odporu.

FAQ — Časté otázky zákazníků

1. K čemu přesně slouží rozlišení kontaktů 1× NO a 1× NC? NO (Normally Open) kontakt je v klidovém stavu rozpojený a sepne se přivedením napětí na cívku stykače. Naopak NC (Normally Closed) je v klidu sepnutý a přivedením napětí se rozpojí. Tento stykač tak umožňuje jeden obvod zapnout a druhý nezávislý obvod ve stejném okamžiku vypnout.

2. Můžu s tímto stykačem spínat třífázový asynchronní motor? Ne, tento konkrétní model je určen pro jednofázové obvody, případně pro odpojování jedné konkrétní fáze. Pro spínání třífázových motorů je nezbytné použít třífázový stykač disponující třemi nebo čtyřmi NO kontakty.

3. Je stykač při provozu hlučný? Lze ho dát do bytového rozvaděče? Stykač vydá při samotném aktu sepnutí charakteristické klapnutí. Samotný chod je však navržen jako tichý, přesto se u instalací situovaných přímo v obytných místnostech nebo chodbách doporučuje využití kvalitního uzavřeného rozvaděče, který bezpečně utlumí jakýkoliv zbytkový brum cívky.

4. Zvládne tento stykač spínat velké okruhy s LED osvětlením? Ano, stykač je k tomu vhodný. Je však nezbytné pamatovat na to, že LED zdroje a jejich předřadníky mají v momentě startu enormně vysoké náběhové proudy. Doporučujeme proto nenavrhovat obvod na absolutní limit 25 A, ale ponechat dostatečnou proudovou rezervu.

5. Potřebuji k instalaci a zapojení speciální elektrotechnické nářadí? Ne, k samotné fyzické montáži na standardní DIN lištu a k zatažení vodičů do šroubových svorek vám postačí běžný izolovaný elektrikářský šroubovák. Práce však vyžaduje odpojení od napětí a příslušné měřicí vybavení.

6. Lze tento stykač využít pro zapojení do systému chytré domácnosti? Zcela ideálně. Řídicí moduly chytré domácnosti mívají zabudovaná relé s velmi nízkou zátěžovou kapacitou. Pokud tento chytrý modul připojíte na cívku stykače, stykač převezme silovou zátěž a bezpečně sepne silový obvod s bojlerem nebo topením.

7. Je možné tento model instalovat do venkovního rozvaděče? Pouze za předpokladu, že je samotný venkovní rozvaděč vybaven dostatečným stupněm krytí (minimálně IP65). Stykač ST25-11 má krytí pouze IP20 a nesmí za žádných okolností přijít do styku se zvýšenou vlhkostí nebo stříkající vodou.
