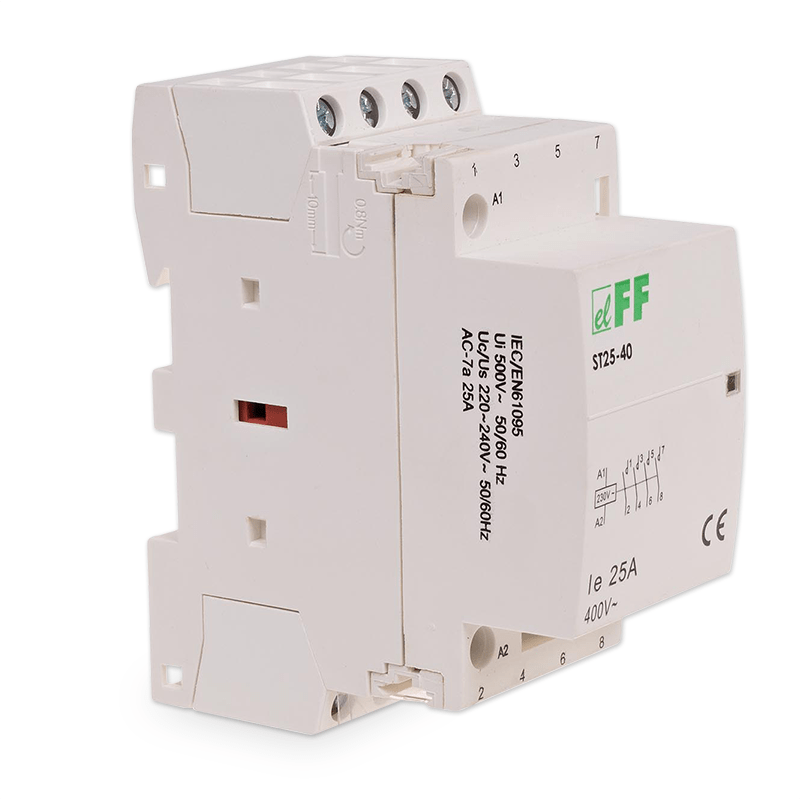

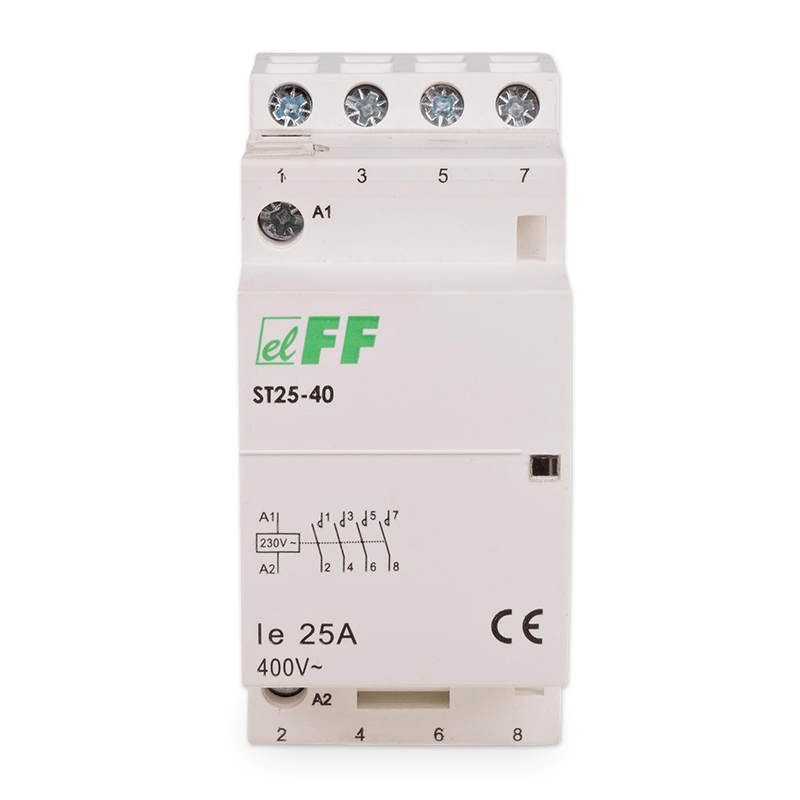

Stykač F&F ST25-40 3F 25A, 4xNO, 230V, na DIN lištu

Stykač F&F ST25-40 modulární - Spolehlivé spínání pro 3fázové zátěže

Výkonné a bezpečné ovládání velkých spotřebičů

Při návrhu domovních nebo průmyslových elektroinstalací se nevyhnete potřebě spínat vysoce zatížené třífázové obvody. Typicky se jedná o elektrické kotle, akumulační vytápění, tepelná čerpadla nebo výkonné motory, u kterých běžná spínací relé zcela selhávají. Integrace masivních průmyslových stykačů do standardních domovních rozvaděčů ale přináší potíže s nedostatkem místa a nekompatibilním tvarem.

Instalační stykač F&F ST25-40 tento problém efektivně řeší. Je osazen čtyřmi spínacími kontakty (4× NO) s maximálním proudovým zatížením 25 A na každý pól, což umožňuje bezpečné spínání tří fází a navíc oddělení středního pracovního vodiče (N). Přes svůj úctyhodný výkon si zachovává modulární konstrukci o šířce pouhých 2 modulů (36 mm). Napájení ovládací cívky probíhá standardně napětím 230 V AC, takže přístroj hladce integrujete s nadřazenými systémy, jako jsou přijímače HDO, časové spínače nebo jednotky chytré domácnosti.

Co rozhoduje při výběru třífázového stykače

• Zatížitelnost 25 A na každý pól — plně dostačuje pro většinu bytových i komerčních aplikací, včetně elektrického topení a bojlerů.

• Čtyři spínací kontakty (4× NO) — ideální pro sepnutí kompletní třífázové soustavy (L1, L2, L3) včetně nulového vodiče (N), nebo pro řízení 4 nezávislých jednofázových okruhů naráz.

• Spínací výkon až 9 kW (AC-1) — garantuje spolehlivé sepnutí pro odporové zátěže, u indukčních zátěží (AC-3, např. motory) bezpečně zvládá až 2,2 kW.

• Šířka 2 moduly (36 mm) — optimalizovaný půdorys šetří drahocenný prostor na DIN liště v přeplněných montážních skříních.

• Viditelný indikátor stavu — červený mechanický ukazatel na čelním panelu jasně signalizuje aktuální sepnutí kontaktů bez nutnosti měření.

• Masivní šroubové svorky do 6 mm² — umožňují bezpečné utažení pevných vodičů i lanek s dutinkami pro zamezení přehřívání spojů.

Dlouhá životnost a stabilní přenos energie

Hlavním nepřítelem výkonových stykačů je vznik elektrického oblouku při spínání pod zátěží, který způsobuje opalování kontaktů. Model ST25-40 využívá zrychlený elektromagnetický mechanismus, který dobu náběhu zkracuje na minimum. Tím je dosaženo vysoké elektrické životnosti (až 1×10⁵ cyklů) i při plném proudovém vytížení. Spolu s deklarovaným izolačním napětím 4 kV zaručuje modul bezpečný oddělovací stupeň, který eliminuje průrazy a zajišťuje plynulý chod bez nadměrného teplotního vyzařování i při trvalém chodu blížícím se maximu 25 A.

Flexibilita od rodinných domů po výrobní haly

V rezidenčních a komerčních objektech stykač nejčastěji zastává roli hlavního výkonového prvku u automatizovaného vytápění. Reaguje na signál z HDO (nízký tarif) a okamžitě spíná okruhy pro akumulační nádrže. Ve výrobních a průmyslových halách se uplatní při spínání třífázových asynchronních motorů do výkonu 2,2 kW, ventilačních jednotek nebo těžkého osvětlení. V moderních realizacích je nepostradatelný pro oddělení citlivé elektroniky — mikrorelé v chytré bráně sepne pouze cívku (odběr pouhé 4 W), zatímco tvrdou zátěž bezpečně přenese samotný stykač.

Pro koho je produkt určený

• Elektromontéři a projektanti: Při sestavování domovních i podružných rozvaděčů, kde projekt vyžaduje certifikované spínání třífázových spotřebičů s ohledem na vysokou spolehlivost a minimální úbytek místa.

• Údržba v průmyslu a HVAC specialisté: Při instalaci a opravách klimatizačních jednotek, tepelných čerpadel a motorových pohonů menších výkonů.

• Integrátoři chytrých elektroinstalací: U systémů jako Loxone nebo Shelly je tento 4pólový stykač ideálním „svalem“ pro obsluhu 3fázových zátěží, u kterých by samotné moduly chytré domácnosti nevyhověly normám nebo by hrozilo jejich spálení. Zapojení však smí provést pouze certifikovaný elektrikář.

Technické specifikace

• Napájecí napětí cívky: 230 V AC — Zajišťuje přímou kompatibilitu se standardní řídicí sítí.

• Maximální proudové zatížení: 25 A — Limit na jeden kontakt, vhodný pro těžší domovní i lehkou průmyslovou zátěž.

• Konfigurace kontaktů: 4× NO (spínací) — Spíná tři fáze a případně N vodič, v klidovém stavu jsou póly rozpojené.

• Spínací výkon AC-1 (230 V): 9 kW — Dimenzováno pro topná tělesa, bojlery a žárovkové osvětlení (odporové zátěže).

• Spínací výkon AC-3 (230 V): 2,2 kW — Dimenzováno pro kompresory, čerpadla a motory (induktivní zátěže).

• Šířka: 2 moduly (36 mm) — Efektivní využití místa oproti velkým skříňovým stykačům.

• Vlastní příkon cívky: 4 W — Velmi nízká spotřeba v sepnutém stavu zamezující zahřívání.

• Montáž: Na DIN lištu TH-35 — Standardní nacvakávací instalace do rozvaděče.

• Stupeň krytí: IP20 — Produkt je navržen pro vnitřní ochráněné prostředí.

• Pracovní teplota: -25 °C až +50 °C — Spolehlivý i v nevytápěných garážích nebo venkovních zaplastovaných skříních (s odpovídajícím IP rozvaděče).

• Připojení: Šroubové svorky (max. průřez 6 mm²) — Konstrukce svorek eliminuje riziko vytržení a přechodových odporů u silových vodičů.

FAQ — Časté otázky zákazníků

1. K čemu konkrétně slouží 4 spínací (NO) kontakty? Čtyři póly umožňují ovládat kompletní třífázové zapojení (fáze L1, L2, L3) a zároveň odpojovat střední pracovní vodič (N). Alternativně můžete stykač využít pro bezpečné a současné sepnutí čtyř naprosto izolovaných jednofázových spotřebičů.

2. Jaký je rozdíl mezi tímto modelem a verzemi ST25-11 nebo ST25-20? Zatímco modely 11 a 20 jsou úzké jednofázové stykače o šířce 1 modulu se dvěma hlavními kontakty (např. pro fázi a nulu), model ST25-40 zabírá 2 moduly a disponuje hned čtyřmi spínacími kontakty, což ho primárně určuje pro třífázové zátěže.

3. Mohu na ST25-40 přímo napojit elektromotor? Ano, pokud se jedná o třífázový asynchronní motor a jeho spínací výkon spadá do kategorie AC-3, kde má tento stykač limit 2,2 kW. Pro silnější motory je nutné sáhnout po výkonnější řadě (např. 40 A a výše).

4. Je tento stykač hlučný? Dá se použít v bytě? Přitažení elektromagnetické kotvy způsobí klasické, poměrně hlasité mechanické „cvaknutí“. I když je následné držení (vrčení cívky) optimalizováno a tlumené, doporučujeme jej pro rezidenční účely vždy schovat do kvalitního rozvaděče s plastovými dvířky, která zbytkový hluk odfiltrují.

5. Zvládne svorkovnice silnější vodiče? Ano, svorkovnice je u tohoto čtyřpólového provedení navržena pro průřezy vodičů až do velikosti 6 mm². To dává velkou rezervu a usnadňuje připojování masivnějších jističových propojů nebo tuhých měděných drátů.

6. Ovlivňuje poloha instalace funkčnost přístroje? Ne, zařízení můžete na DIN lištu TH-35 osadit i do svislé nebo nakloněné polohy, na mechaniku sepnutí to nemá vliv. Z hlediska standardů elektroinstalace a odvodu tepla se ale preferuje vodorovná montáž na svislé stěně rozvaděče.

7. Můžu stykač použít jako centrální vypínací tlačítko „Total Stop“ v chytrém domě? Jedná se o časté zapojení. Cívka stykače je v takovém případě držena trvale pod napětím chytrou relé jednotkou. Pokud relé nebo nouzové tlačítko cívku odpojí, stykač mechanicky rozepne všechny 4 silové obvody naráz. Vždy ale konzultujte bezpečnostní certifikaci s vaším projektantem.
