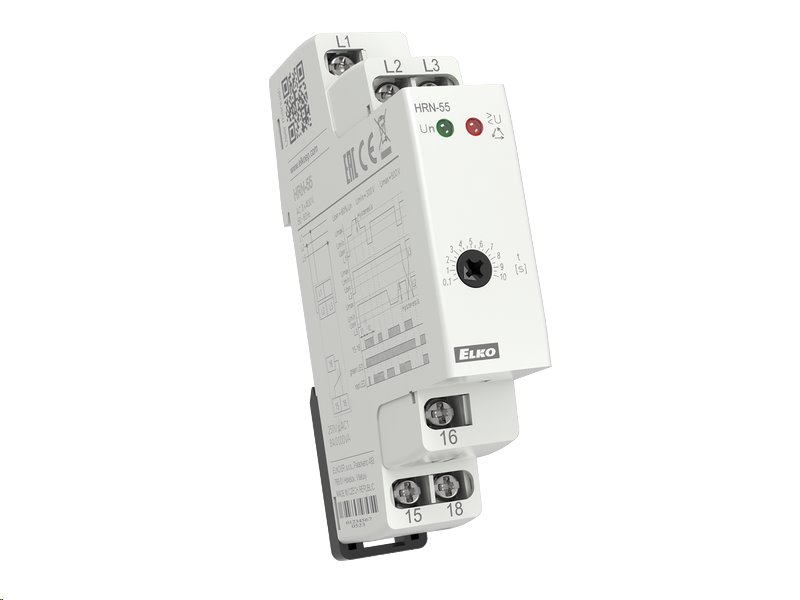

Hlídací napěťová relé ELKO HRN-55 v 3Fs pevnými úrovněmi (3x300-500V, bez NULY)

Hlídací napěťové relé ELKO HRN-55 – Neprůstřelná ochrana 3fázových sítí bez ohledu na výpadky


Inteligentní strážce vaší elektroinstalace i při ztrátě fáze

Představte si, že váš klíčový výrobní stroj nebo drahý kompresor najednou ztratí jednu z napájecích fází, ale motory se dál snaží pracovat. Následky mohou být fatální – spálená vinutí, zničená mechanika, statisícové škody a dny nucených odstávek. V průmyslovém prostředí jsou výkyvy napětí a asymetrie fází tichým nepřítelem, kterého nelze podceňovat. Potřebujete řešení, které bude tyto anomálie neustále sledovat a včas zasáhne.

Tím řešením je profesionální hlídací napěťové relé ELKO HRN-55. Tento kompaktní přístroj je mistrem v hlídání 3fázových sítí, a to i v systémech bez vyvedeného nulového vodiče. Jeho největší technologickou výhodou je napájení ze všech tří fází současně. To znamená, že i když dojde k úplnému výpadku jedné z fází, relé si zachová plnou funkčnost, stav spolehlivě vyhodnotí a připojené zařízení bezpečně odpojí. Získáte tak absolutní kontrolu nad kvalitou sítě a jistotu, že vaše technologie jsou pod neustálou ochranou.


Klíčové vlastnosti, které vás přesvědčí


• Nezávislost na jedné fázi: Díky napájení ze všech fází (L1, L2, L3) zůstává relé plně funkční i při výpadku kterékoli z nich.

• Komplexní monitoring: Relé spolehlivě kontroluje správný sled fází, jejich výpadky a překročení hlídaného napětí.

• Ideální pro sítě bez nuly: Model HRN-55 je navržen speciálně pro 3fázové obvody, kde není zapotřebí nebo není k dispozici nulový vodič.

• Továrně přesné hodnoty: Pevně nastavené meze pro rychlou instalaci – Umax na 125 % Un a Umin na 75 % Un.

• Filtrace falešných poplachů: S nastavitelnou časovou prodlevou t2 (0.1–10 s) relé chytře ignoruje krátkodobé, neškodné poklesy napětí (např. při startu motorů).

• Blesková havarijní reakce: Pokud napětí klesne pod kritických 60 % Un, dojde k okamžitému rozepnutí bez uplatnění zpoždění.

• Jasná vizuální diagnostika: Zelená LED indikuje přítomnost napájení, červená LED pak přesně hlásí typ poruchy (blikáním nebo trvalým svitem).

• Vysoká napěťová odolnost: Přístroj zvládne špičkové přetížení <1ms až AC 3x 500 V a trvalé napětí AC 3x 460 V.

• Spolehlivý výstup: Jeden přepínací kontakt (AgNi) se jmenovitým proudem 8 A a spínaným výkonem 2000 VA/AC1.

• Modulární provedení: Kompaktní velikost 1 modulu (šířka 17,6 mm) pro standardní DIN lištu ušetří cenné místo v rozvaděči.

Příběh a zážitek: Dokonalý přehled a čistý design

Každý zkušený elektrikář ví, že dobrý rozvaděč musí být nejen funkční, ale i čitelný. Model HRN-55 se stane elegantním a vysoce užitečným prvkem každé instalace. Práce s ním je intuitivní – od snadného připojení vodičů až po vizuální kontrolu. Přístroj s vámi neustále komunikuje. Zelená LED dioda svítící trvale vás ujišťuje, že napájení je v pořádku. Pokud však dojde k problému, například k nesprávnému sledu fází při instalaci, červená LED dioda se okamžitě rozsvítí a relé nedovolí spuštění technologie. Je to klid pro vaši mysl zhmotněný do kompaktního modulu.

Výkon a efektivita: Průmyslová nezničitelnost

Odolnost je u ochranných prvků na prvním místě. Toto relé disponuje špičkovými parametry pro průmyslové nasazení. S mechanickou životností 60 milionů operací a elektrickou pevností 4 kV (mezi napájením a výstupem) je postaveno tak, aby vydrželo i v nejnáročnějších podmínkách. Zvládá extrémní špičková přetížení a spolehlivě pracuje v širokém teplotním rozmezí od -20 °C do +55 °C. To z něj dělá houževnatého dříče pro venkovní technologické rozvaděče i přehřáté strojovny.

Inovace v praxi: Chytré zpoždění, které šetří čas

Častým problémem levných hlídacích relé je jejich zbrklost – odpojí stroj při sebemenším zakolísání sítě způsobeném třeba náběhem těžkého zařízení v sousední hale. HRN-55 to řeší elegantně. Díky potenciometru na předním panelu si můžete nastavit zpoždění t2 v rozmezí 0,1 až 10 sekund. Relé tak počká, zda se síť nestabilizuje. Pokud se však jedná o masivní propad napětí pod 60 % (úroveň UOFF), chytrá logika přístroje toto zpoždění zcela obejde a v zájmu záchrany stroje okamžitě rozepne kontakt.

Pro koho je produkt určený

Hlídací relé ELKO HRN-55 je nepostradatelnou součástí výbavy pro elektromontážní firmy, průmyslové údržbáře a výrobce jednoúčelových strojů. Ocení jej všichni profesionálové, kteří potřebují chránit asynchronní motory, čerpadla, ventilátory, kompresory a další 3fázová zařízení v provozech, kde není vyveden nebo vyžadován nulový vodič. Tento přístroj je ideální tam, kde je kritické zajistit ochranu i ve chvíli, kdy jedna z fází zcela vypadne. Jeho uplatnění najdete od těžkého průmyslu až po zemědělské objekty či rozsáhlé komerční instalace.

Udržitelnost a ekologie

Investice do kvalitního hlídacího relé je sama o sobě silným ekologickým krokem – předchází totiž zničení drahých zařízení a nutnosti jejich předčasné likvidace. Samotný model HRN-55 je navíc vysoce energeticky úsporný. S maximálním příkonem pouhé 2 VA (a ztrátovým výkonem do 1 W) nezatěžuje vaši spotřebu ani při nepřetržitém provozu 24/7. Přístroj plně odpovídá přísným normám EN 60255, což zaručuje bezpečné materiály, dlouhou životnost a šetrnost k životnímu prostředí skrze minimalizaci elektroodpadu.


Technické specifikace


• Hlídací svorky: L1, L2, L3 – Svorky pro připojení fází k měření kvality napětí.

• Napájecí svorky: L1, L2, L3 – Přístroj se napájí ze všech fází, nepotřebuje nulový vodič.

• Napájecí a hlídané napětí Un: 3x 400 V (50-60 Hz) – Standardní třífázové napětí bez nuly.

• Příkon: max. 2 VA / 1 W – Zanedbatelná spotřeba energie pro trvalý chod.

• Max. trvalé napětí: AC 3x 460 V – Vysoká odolnost proti dlouhodobému přepětí v síti.

• Špičkové přetížení <1ms: AC 3x 500 V – Schopnost přestát krátkodobé masivní napěťové rázy.

• Úroveň Umax: 125 % Un – Pevně nastavená horní hranice pro odpojení při přepětí.

• Úroveň Umin: 75 % Un – Pevně nastavená spodní hranice pro ochranu proti podpětí.

• Spodní úroveň (UOFF): 60 % Un – Kritická hranice, při které relé vypíná okamžitě bez zpoždění.

• Hystereze: 2 % – Zajišťuje stabilitu spínání na hranici chybového stavu, relé neproblikává.

• Časová prodleva t1: max. 500 ms – Fixní hardwarové zpoždění měřicího obvodu.

• Časová prodleva t2: nastavitelná 0.1–10 s – Volitelný filtr proti falešným poplachům z mikrovýpadků.

• Výstup: 1x přepínací kontakt (AgNi) – Odolný kontakt pro spolehlivé ovládání stykačů.

• Jmenovitý proud: 8 A / AC1 – Kapacita plně dostačující pro běžné řídicí a signální obvody.

• Spínaný výkon: 2000 VA / AC1, 240 W / DC – Výstup zvládne ovládat i náročnější řídicí prvky.

• Mechanická životnost: 60 000 000 op. – Extrémní výdrž pro desítky let průmyslového provozu.

• Elektrická pevnost: 4 kV (napájení - výstup) – Garantuje nadstandardní bezpečnostní oddělení obvodů.

• Pracovní teplota: -20..+55 °C – Plná funkčnost v mrazivých halách i rozpálených rozvaděčích.

• Průřez připojovacích vodičů: max. 2x 2.5 mm², max. 1x 4 mm² – Dostatečný prostor pro standardní kabeláž.

• Upevnění: DIN lišta EN 60715 – Klasické, rychlé a bezpečné nacvaknutí do rozvaděče.

• Rozměr a hmotnost: 90 x 17.6 x 64 mm, 63 g – Vysoce kompaktní (1-modulový) a lehký design.

FAQ - časté otázky zákazníků


1. Jaký je zásadní rozdíl mezi tímto modelem (HRN-55) a modelem HRN-55N? Model HRN-55 je určen pro 3fázové sítě bez vyvedeného nulového vodiče (napájení a měření probíhá jen přes L1, L2, L3). Díky napájení ze všech fází funguje i při výpadku jedné z nich. Model HRN-55N naproti tomu hlídá i nulový vodič, protože se z něj částečně napájí (L1, L2, L3-N).

2. Bude relé fungovat, pokud dojde k úplnému přerušení jedné fáze? Ano, to je jeho obrovská výhoda. Protože je přístroj napájen ze všech tří fází současně, i při úplném výpadku jedné z nich zůstane elektronika aktivní a dokáže bezpečně odepnout výstupní kontakt pro záchranu vašich zařízení.

3. Proč je na předním panelu potenciometr a k čemu slouží? Potenciometr slouží k nastavení časové prodlevy (t2) v rozmezí 0,1 až 10 sekund. Toto zpoždění zabraňuje tomu, aby relé zbytečně vypínalo vaše přístroje při zcela běžných a krátkodobých poklesech napětí, například když se v továrně spouští těžký stroj.

4. Co znamená chybový stav, když červená LED bliká? Pokud červená LED dioda bliká, znamená to, že relé detekovalo buď výpadek jedné z fází, nebo překročení nastavených napěťových mezí (došlo k přepětí nad 125 % Un nebo k podpětí pod 75 % Un). Výstupní relé v tomto stavu vypne.

5. Co signalizuje trvalý svit červené LED diody? Trvalý svit červené diody signalizuje, že byl detekován nesprávný sled fází (např. při špatném zapojení přívodu). Zařízení v tu chvíli ihned odpojí výstup, aby nedošlo například k roztočení motoru do opačného směru.

6. Co se stane, když napětí v síti klesne extrémně nízko? Pokud napětí klesne pod 60 % jmenovité hodnoty (tzv. úroveň UOFF), relé okamžitě rozepne kontakt. V takto kritické situaci přístroj nečeká na uplynutí nastaveného zpoždění t2, protože by mohlo dojít k poškození technologie.

7. Zvládne toto relé provoz v náročném prašném prostředí? Z předního panelu (po zabudování do skříně s krycím panelem) má přístroj krytí IP40. Samotné svorky mají krytí IP10. Pro vyloženě prašné nebo vlhké provozy je nutné umístit relé do rozvaděče s odpovídajícím celkovým krytím (např. IP65).
