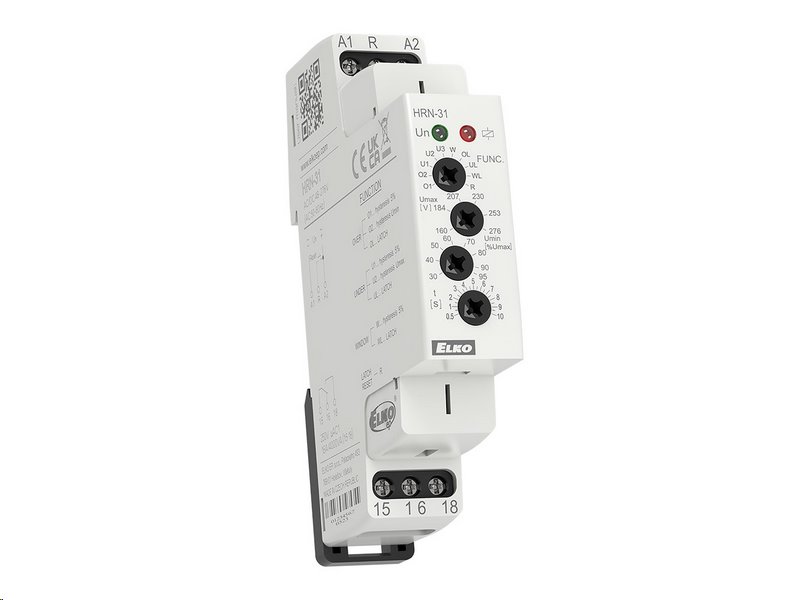

Multifunkční hlídací napěťové relé AC/DC - ELKO HRN-31

ELKO HRN-31 Multifunkční hlídací napěťové relé – Inteligentní strážce vaší sítě


Nečekané výkyvy napětí už vás nezaskočí

Představte si ten klid, když víte, že vaše drahé technologie, průmyslové stroje i citlivá domácí elektronika jsou v naprostém bezpečí. Kolísání sítě, nečekané špičky nebo nebezpečné poklesy napětí dokážou nenávratně poškodit zařízení a způsobit obrovské finanční ztráty. Zastaralé jističe a základní ochrany na tyto skryté hrozby často nestačí, a vy tak riskujete výpadky v ten nejméně vhodný okamžik.

Řešením je špičkové hlídací relé HRN-31, které nepřetržitě monitoruje střídavé i stejnosměrné napětí v 1-fázových obvodech. Díky pokročilému TRUE RMS měření vyhodnocuje skutečnou efektivní hodnotu napětí a okamžitě reaguje na jakékoliv anomálie. Získáte tak maximální kontrolu nad svou sítí, ochráníte své investice a minimalizujete riziko nákladných prostojů.

Klíčové vlastnosti pro nekompromisní bezpečnost

• Univerzální dohled: Spolehlivě slouží k hlídání velikosti střídavého nebo stejnosměrného napětí v 1-fázových obvodech.

• Autonomní chod: Napájení je chytře řešeno přímo z hlídaného napětí, což výrazně zjednodušuje montáž.

• Dvojitá ochrana: Precizně hlídá překročení horní úrovně napětí (Umax) a zároveň i pokles pod spodní úroveň napětí (Umin).

• Flexibilní přizpůsobení: Nabízí plynulé nastavení obou napěťových úrovní, přičemž spodní úroveň Umin se nastavuje v % z horní úrovně Umax.

• Odolnost proti falešným poplachům: Obsahuje nastavitelnou časovou prodlevu (0,5–10 s) pro spolehlivou eliminaci krátkodobých napěťových poklesů a špiček.

• Chytrá paměť chyb: Nabízí možnost volby funkcí s pamětí chybového stavu (Latch) pro snadnou identifikaci problému.

• Jednoduchá obnova: Paměť chybového stavu je možno pohodlně resetovat vzdáleným ovládacím vstupem (R).

• Maximální přesnost: Integrovaný mikroprocesor měří skutečnou efektivní hodnotu napětí – TRUE RMS.

• Kompaktní design: Vše je uloženo v úsporném 1-MODUL provedení, které šetří cenné místo.

• Silný výkon: Opatřeno 1x přepínacím kontaktem, který zvládne spínat jmenovitý proud až 16 A/AC1.



Příběh a zážitek: Profesionální jistota pro každý rozvaděč

Dobrý pocit z dobře odvedené práce začíná u spolehlivých komponent. HRN-31 je navrženo tak, aby montážním firmám i elektrikářům šetřilo čas. Díky standardizovanému uchycení na DIN lištu EN 60715 a přehledné indikaci provozních stavů pomocí LED diod máte okamžitý vizuální přehled o tom, co se v síti děje. Oceňováno profesionály díky prestižní certifikaci cULus a odolné konstrukci.

Výkon a efektivita: Kontinuita vašeho byznysu

Každý výpadek znamená ztrátu. Tento přístroj je dimenzován na obrovskou zátěž s mechanickou životností až 10 000 000 operací a elektrickou životností 100 000 operací. Díky širokému rozsahu hlídaného napětí AC/DC 48–276 V a schopnosti snést špičkové přetížení až 290 V se stává neúnavným pracantem, který zajišťuje hladký chod vašich systémů.

Inovace v praxi: Dokonalá diagnostika

Představte si scénář, kdy dojde k výpadku přes noc. S funkcí Latch (paměť chybového stavu) relé po detekci problému "zamrzne" v chybovém hlášení. Technik tak ráno okamžitě vidí, co se stalo, a může paměť chyby vyresetovat pouhým stiskem tlačítka nebo přes ovládací vstup. To extrémně urychluje servisní zásahy.

Pro koho je produkt určený

Tento přístroj představuje ideální volbu pro široké spektrum uživatelů. Průmyslové podniky a výrobní haly jej využijí k ochraně drahých motorů a CNC strojů před poškozením. Instalační firmy a elektro-specialisté ocení jednoduchou montáž a vysokou variabilitu nastavení. Dále je perfektní pro moderní domácnosti a chytré domy s citlivou elektronikou, fotovoltaikou či tepelnými čerpadly, kde je kvalita napájecí sítě naprostou prioritou.

Udržitelnost a ekologický přesah

V dnešní době je kladen důraz na efektivitu a nízkou spotřebu. Relé HRN-31 se pyšní extrémně nízkým maximálním příkonem pouhých 2,5 VA / 0,55 W. Tento energeticky nenáročný provoz nejenže šetří vaše náklady na elektrickou energii v dlouhodobém horizontu, ale zároveň snižuje ekologickou zátěž. Přístroj navíc splňuje přísné normy EN 60255-1, což garantuje jeho bezpečnost a dlouhou životnost, čímž se omezuje tvorba zbytečného elektroodpadu.


Technické specifikace


• Napájecí/hlídané svorky: A1-A2 – Zajišťuje snadné zapojení přímo k měřené síti.

• Napájecí/hlídané napětí: AC/DC 48–276 V – Široký rozsah pro univerzální průmyslové i domovní použití.

• Příkon (max.): 2.5 VA / 0.55 W – Extrémně úsporný provoz šetřící energii.

• Nastavení horní úrovně (Umax): AC/DC 160–276 V – Přesná definice, při jakém přepětí má systém zareagovat.

• Nastavení spodní úrovně (Umin): 30–95 % Umax – Flexibilní definice povoleného podpětí.

• Špičkové přetížení (1 s): AC/DC 290 V – Zvýšená odolnost pro extrémní a nečekané situace.

• Časová prodleva (t): nastavitelná, 0.5–10 s – Zabraňuje zbytečnému odpojování při běžných provozních špičkách.

• Hystereze (chybový do OK): 5 % – Stabilizuje systém proti nežádoucímu neustálému přepínání.

• Typ kontaktu: 1x přepínací – Univerzální výstup pro sepnutí alarmu nebo odpojení zátěže.

• Jmenovitý proud: 16 A/AC1 – Masivní výkon umožňující přímé ovládání většiny běžných spotřebičů.

• Pracovní teplota: -20 až +55 °C – Spolehlivý chod v mrazech i letních vedrech.

• Upevnění: DIN lišta EN 60715 – Rychlá a standardizovaná montáž do jakéhokoliv rozvaděče.

• Rozměry: 90 x 17.6 x 64 mm – Úspora místa díky štíhlému profilu.



FAQ - často kladené otázky


1. K čemu přesně slouží časová prodleva? Časová prodleva, nastavitelná od 0,5 do 10 sekund, se využívá k eliminaci krátkodobých výkyvů napětí. Tím se zabrání tomu, aby relé zbytečně vypínalo okruh při běžném, neškodném zakolísání sítě (např. při startu velkého motoru).

2. Jak funguje paměť chybového stavu (Latch)? Pokud napětí překročí nebo klesne pod nastavené limity a relé odpojí okruh, funkce Latch zajistí, že chybový stav zůstane uložen v paměti a výstupní kontakt zůstane rozepnut i poté, co se napětí vrátí do normálu. To pomáhá s odhalením problému.

3. Jakým způsobem mohu paměť chyby vyresetovat? Paměť můžete resetovat třemi způsoby: krátkodobým přerušením napájecího napětí, pomocí ovládacího vstupu (svorka R), nebo přepnutím přepínače funkcí na přístroji do polohy R.

4. Co znamená parametr TRUE RMS? Znamená to, že relé měří skutečnou efektivní hodnotu napětí. Tento systém je mnohem přesnější v obvodech, kde není křivka napětí dokonale sinusová, například kvůli rušení od spínaných zdrojů nebo měničů.

5. Potřebuji k tomuto relé samostatné napájení? Nepotřebujete. HRN-31 je navrženo tak, že je napájeno přímo z napětí, které samo hlídá. To velmi usnadňuje a zrychluje instalaci v rozvaděči.

6. Do jakých teplotních podmínek je přístroj vhodný? Relé bez problémů zvládá pracovní teploty od -20 °C do +55 °C, což pokrývá naprostou většinu průmyslových i venkovních aplikací (v rozvaděči s příslušným krytím).

7. Je možné hlídat střídavý i stejnosměrný proud? Ano, HRN-31 je naprosto univerzální a slouží k hlídání velikosti jak střídavého, tak i stejnosměrného napětí v jednofázových obvodech.
