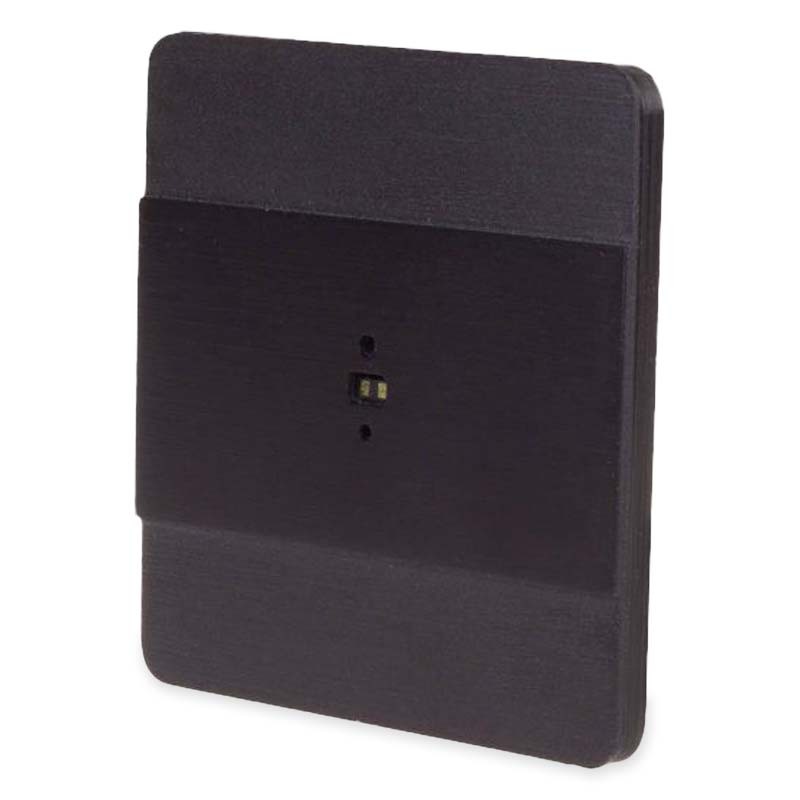

Laserový senzor pohybu F&F DRL-60-12-9 12V DC černý

Laserový senzor pohybu DRL-60-12-9

Spolehlivé řízení osvětlení díky ToF technologii

DRL-60-12 je laserový senzor určený k ovládání nízkonapěťového osvětlení, zejména na chodbách a schodištích.


KLÍČOVÉ VLASTNOSTI

• ToF laserová detekce - Na rozdíl od starších PIR senzorů reaguje výhradně na fyzicky zadanou vzdálenost a bezpečně ignoruje jakýkoliv pohyb mimo vytyčenou zónu.

• Napájení a spínání 12/24 V DC - Ideální pro moderní LED systémy, umožňuje přímé spínání nízkonapěťové zátěže až do 4 A bez dalších převodníků.

• Funkce měkkého startu a stopu - Světlo se nerozsvítí skokově, ale plynule nabíhá a zhasíná, což výrazně zvyšuje komfort pro oči, obzvláště v noci.

• Nastavitelný dosah 0,1–2 m - Poskytuje přesné ohraničení hlídané oblasti, nezaregistruje tak pohyb v navazujícím obývacím pokoji nebo na chodbě.

• Spolupráce s automaty AS-225 - Senzor je hardwarově připraven na snadnou integraci do chytrých kaskádových systémů pro postupné nasvěcování jednotlivých schodů.

• Senzor okolního jasu 2–500 lx - Zamezuje zbytečnému chodu osvětlení během dne, čímž domácnostem i firmám razantně šetří elektrickou energii.

• Jednoduchá montáž do KU68 (Ø 60 mm) - Mechanické provedení nevyžaduje shánění speciálních boxů, modul pasuje do drtivé většiny běžných krabic pod omítkou.

• Nízká klidová spotřeba 0,3 W - Extrémně úsporný provoz v pohotovostním režimu zaručuje minimální roční náklady na provoz senzorové sítě.

Při návrhu nasvícení chodeb, koridorů nebo otevřených schodišť pomocí populárních LED pásků narážejí instalatéři často na problém s klasickými PIR senzory, které spínají i ve chvíli, kdy člověk projde pouze kolem spodní podesty. To způsobuje zbytečnou spotřebu energie a rušivé blikání světla. F&F DRL-60-12 tento problém efektivně eliminuje nasazením pokročilé ToF (Time of Flight) laserové technologie. Senzor na základě přesného měření času odrazu světelného paprsku od překážky spolehlivě určí vzdálenost procházející osoby a zajistí spínání výhradně v detekční zóně, kterou si sami milimetrově definujete.

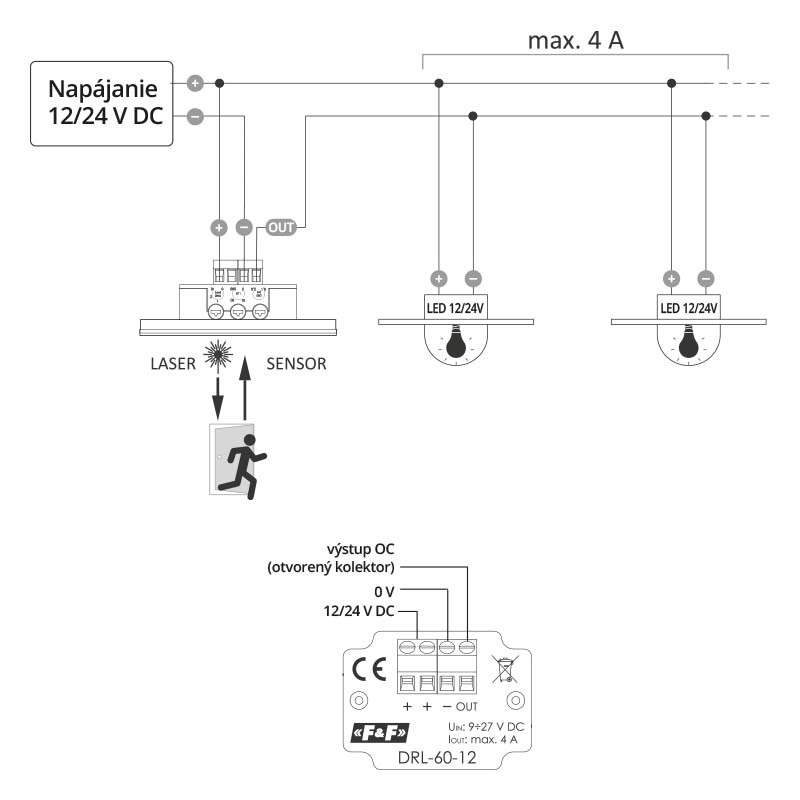

Tato verze senzoru je speciálně navržena pro přímou práci v nízkonapěťových systémech s napájením 9 až 27 V DC. Dokáže tak přímo spínat světelné okruhy s maximální zátěží 4 A, což je ideální pro běžné LED pásky. Unikátní přidanou hodnotou je podpora funkce měkkého startu a vypnutí (Soft start/stop) pro plynulé a vizuálně příjemné rozsvícení. Díky plynule nastavitelnému dosahu 0,1 až 2 metry a plné kompatibilitě s kaskádovými schodišťovými automaty F&F AS-225 a AS-225D představuje špičkové řešení pro moderní interiéry. Montáž usnadňují kompaktní rozměry pro standardní instalační krabice o průměru 60 mm (KU68).


Přesný výkon nezávislý na okolních teplotách

Zatímco tradiční infračervená čidla často ztrácejí v letních dnech citlivost kvůli okolním teplotám, koncepce ToF s pevnou vlnovou délkou 940 nm měří čistou vzdálenost nezávisle na teplotních výkyvech. Tím je dosaženo špičkové spolehlivosti od -10 °C do +45 °C. U nízkonapěťových instalací je klíčové minimalizovat ztráty a přehřívání — proto je modul vybaven integrovanou tepelnou ochranou a při provozu odebírá z napájecího zdroje zanedbatelných 0,3 W. Modul zvládne bezpečně obsloužit zátěž až 4 A, což při 24V systému představuje výkon dostatečný k pokrytí běžného schodišťového nasvícení (téměř 100 W LED zátěže).

Inovativní nasazení v moderních instalacích

Při realizaci architektonických otevřených schodišť s LED pásky využijete plynulý náběh (Soft start). Když vstoupíte do detekční zóny, světlo vás neoslní agresivním zábleskem, ale elegantně se během okamžiku rozzáří na plný výkon. Ve spojení s kaskádovým kontrolérem F&F AS-225 pak můžete vytvářet takzvané „běžící světlo“, kdy každý další schod reaguje se zpožděním. Pokud dospělý člověk projde vstupní halou metr od instalovaných schodů, úzce směrovaný senzor tento pohyb zcela ignoruje. K aktivaci dojde až při jasném fyzickém protnutí měřeného paprsku přímo na prvním nástupním schodu.

Pro koho je produkt určený

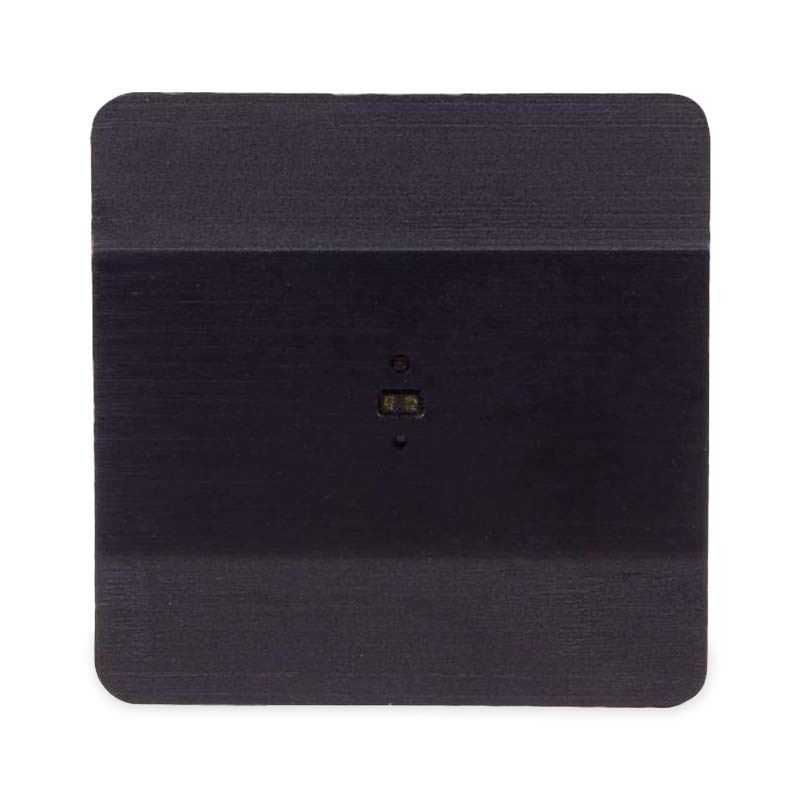

Zařízení je primárně určeno pro profesionální elektrikáře a projektanty, kteří navrhují pokročilé instalace s využitím bezpečnějšího 12V nebo 24V rozvodu a potřebují snadnou propojitelnost s kaskádovými řídicími systémy. Díky čisté montáži do zdi a designovému hliníkovému čelnímu profilu se senzor stává oblíbenou volbou pro interiérové architekty, jež odmítají rušivé plastové senzory vystupující do prostoru. Produkt však perfektně obslouží také koncové majitele rodinných domů, kteří si svépomocí instalují chytré LED nasvícení na chodbách a chtějí prémiový vzhled s absolutně přesnou spolehlivostí sepnutí.


TECHNICKÉ SPECIFIKACE

• Napájení: 9 až 27 V DC
• Maximální zatížení kontaktu: 4 A
• Příkon: 1 W
• Spotřeba energie v klidovém stavu: 0,3 W

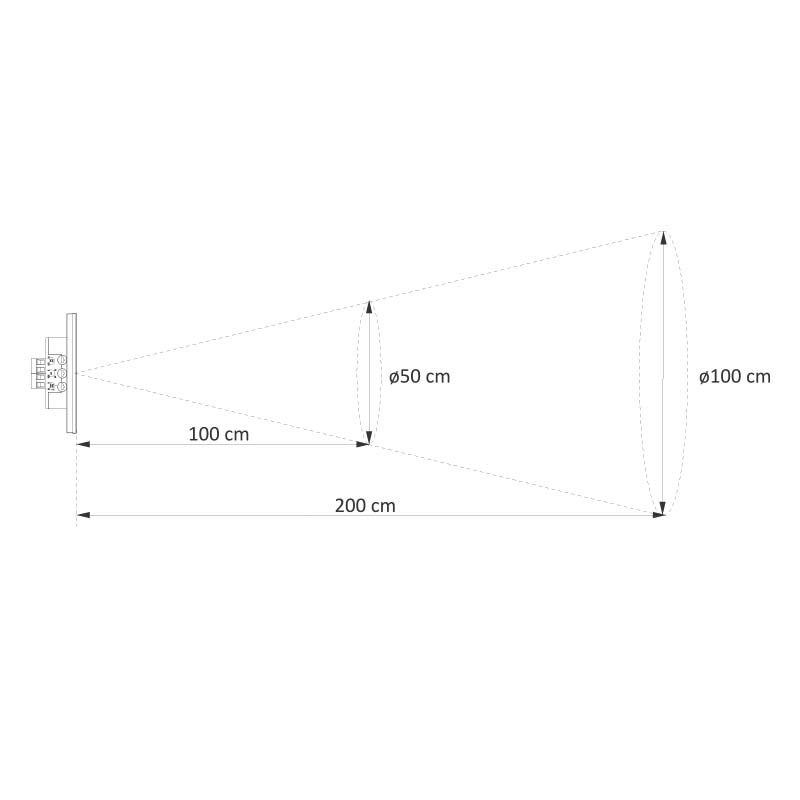

• Nastavitelný dosah: 0,1 - 2 m
• Nastavitelný čas sepnutí: 0 až 10 min
• Rozsah citlivosti: 2 až 500 lx
• Úhel pokrytí: ±18°
• Typ detekce: ToF laserový senzor
• Vlnová délka: 940 nm
• Zabezpečení: třída 1
• Provozní teplota: -10 až 45°C
• Připojení: šroubové svorky 2,5 mm²
• Krytí: IP30
• Rozměr: vnější 80 × 80 × 6,5 mm / vnitřní ø60 × 30 mm
• Montáž do přístrojové krabice ø60 mm - není součástí balení
• Vyhotoveno v barevném provedení - černá

FAQ — Časté otázky zákazníků

1. Mohu tímto senzorem spínat napřímo klasické 24V LED pásky na schodišti? Ano. Senzor DRL-60-12 je k tomu přímo uzpůsoben. Pracuje v napěťovém rozpětí 9–27 V DC a disponuje výstupem se zátěží až 4 A, což spolehlivě stačí na běžné nasvícení schodiště (až 96 W u 24V rozvodů).

2. Jak v praxi funguje měkký start (Soft start) a musím pro něj dokoupit další modul? Funkce měkkého rozsvěcení a zhasínání je u ovládaných světelných obvodů řešena softwarově přímo v logice senzoru. Modul sám reguluje spínaný výstup tak, aby se LED zdroj rozzářil plynule, takže žádný externí stmívač navíc nepotřebujete.

3. Je možné tento model propojit do větší kaskády pro postupné rozsvěcování schodů? Zcela bez problémů. Modul je přímo navržen pro nativní spolupráci se schodišťovými automaty F&F AS-225 a AS-225D, které se postarají o přesné načasování nasvícení každého jednotlivého schodišťového stupně.

4. Je vysílaný laserový paprsek senzoru nebezpečný pro zrak dětí nebo zvířat? Nikoliv, senzor využívá neviditelné infračervené pásmo 940 nm spadající do nejpřísnější bezpečnostní třídy 1. Je tedy naprosto bezpečný pro sítnici i při delším a přímém pohledu do těla zařízení.

5. Zvládne ToF senzor rovnoměrně zachytit pohyb na širším domovním schodišti? Úzký vyzařovací úhel perfektně obslouží většinu standardních rezidenčních schodišť do šířky zhruba 1,5 metru. Osobu detekuje naprosto spolehlivě, pro abnormálně široké komerční haly je však třeba dbát na umístění v přirozeném koridoru chůze.

6. Co se reálně stane s osvětlením, když do detekční zóny trvale postavím překážku, třeba krabici? Pokud statická fyzická překážka neplánovaně vnikne do přesně odměřené vzdálenosti (např. 1 m od stěny), senzor ji začne logicky vyhodnocovat jako narušitele. Udrží tedy váš spínaný okruh v chodu přesně po nastavenou dobu časovače, a to až do chvíle jejího odstranění.

7. Může na funkčnost zařízení negativně působit silné sluneční světlo? Technologie ToF může zaznamenat drobné interference, je-li objektiv vystaven extrémně silnému protisvětlu, jako je nízko položené ranní slunce svítící skrze okno napřímo do čočky. Modul je proto ideální orientovat alespoň mírně bokem k oknu.
