Montážní set na taškovou střechu pro 8 panelů TRINA 455Wp pro ohřev vody

Kompletní montážní set na taškovou střechu pro 8 panelů TRINA 455Wp včetně DC jištění


Stavíte si solární ohřev vody a nechcete trávit hodiny hledáním správných šroubků, matic a úchytů? Připravili jsme pro vás kompletní konstrukční sadu "na klíč", přesně naměřenou a nadimenzovanou pro 8 špičkových solárních panelů TRINA 455Wp (Vertex S) s černým 30mm rámem, instalovaných na šikmou střechu s klasickou taškovou krytinou.

Panely se při této instalaci ukládají vertikálně (na výšku) v jedné řadě vedle sebe. Celková šířka 8 panelů včetně nezbytných dilatačních mezer pro úchyty činí zhruba 9 212 mm (8x 1134 mm + mezery). Tento set obsahuje naprosto vše, co pro bezpečnou a profesionální fixaci této řady potřebujete, zpevněno robustními prvky M10 v celé nosné konstrukci, včetně certifikovaného DC jištění.

Součástí balení je kompletní hliníková nosná konstrukce, kalibrované černé eloxované Z a U úchyty pro 30mm rámy a střešní háky VARIO pro bezpečnou fixaci do krokví pod taškovou krytinu. Zásadním prvkem sady je předzapojený rozvaděč VCX PROFI T2 (C) DC 1000V v krytí IP65, který řeší normativní požadavky na ochranu proti přepětí a bezpečné odpojení stringu.

Klíčové parametry a jejich přínos v praxi


• Přesná kalibrace pro TRINA Vertex S — Úchyty Z-30 a U-24 jsou navrženy exkluzivně pro 30mm výšku rámu, eliminují vůli a riziko vytržení panelu.

• Integrované DC jištění 1000V — Předzapojený rozvaděč s certifikovaným svodičem přepětí chrání střídač i panely před napěťovými špičkami.

• Krytí IP65 u rozvaděče — Umožňuje bezpečnou instalaci jisticího boxu v prašném i extrémně vlhkém prostředí.

• Masivní střešní háky VARIO 150 — Třikrát nastavitelné ocelové háky zajistí stabilní rozložení hmotnosti pětice panelů přes krokve.

• Černý eloxovaný povrch úchytů — Vizuálně splývá s celočerným designem panelů TRINA bez rušivých stříbrných prvků.

• Fixační kuličkové matice M8 — Zabraňují sjíždění spojovacího materiálu v drážkách nakloněných profilů během montáže.

• Nerezový spojovací materiál A2 — Odolává dlouhodobým povětrnostním vlivům bez rizika koroze a degradace pevnosti.

• Celková délka profilů 10,80 m — Nadimenzováno pro osm vertikálně umístěných panelů včetně potřebných dilatačních mezer.

Montáž bez improvizace a zdržení

Při instalaci solárního pole na šikmou střechu rozhoduje příprava. Namísto řezání závitů a hledání vhodných podložek získáte systém, kde do sebe vše přesně zapadá. Od posuvných prvků s pružinovou kuličkou, které pevně drží v hliníkovém profilu i ve strmém sklonu, až po přesně vypočítaný počet talířových vrutů M8x60 pro extrémně pevnou fixaci do dřevostavby. Pracujete čistě, efektivně a s jistotou, že vám na střeše nebudou chybět kritické spojovací díly.

Celočerný design panelů TRINA 455Wp navíc zůstane vizuálně nenarušen díky černě eloxovaným úchytům Z-30 a U-24. Střešní háky jsou plně 3x nastavitelné, což umožňuje plynule vyrovnat nerovnosti klasické taškové krytiny a vytvořit tak pro instalaci fotovoltaiky naprosto dokonalou rovinu.


Dimenzováno pro vysoké stejnosměrné napětí

Osm sériově zapojených panelů TRINA generuje napětí naprázdno blížící se hodnotě 427,2 V. Sestava proto není pouze o mechanické pevnosti, ale především o komplexním řízení rizik. Z toho důvodu je součástí dodávky plně zapojený rozvaděč VCX PROFI T2.

Tento bezpečnostní prvek s certifikovaným svodičem přepětí třídy T2 (C) poskytuje nezbytnou ochranu zařízení pro solární ohřev vody (střídače) proti indukovaným přepěťovým špičkám. Díky certifikovanému krytí IP65 ho lze instalovat přímo na trasu vedení bez nutnosti dalšího schovávání. V kombinaci s nerezovým materiálem třídy A2 a pevnostním hliníkem H 40x40 získáváte systém, jehož mechanická i elektrická životnost je dimenzována na desítky let.


Rychlá fixace a normativní bezpečnost

Při samotném osazování profilů oceníte spojku profilů 120 mm, která pomocí límcových matic s ozubením zajistí nejen perfektní mechanickou tuhost spojení tří lišt v délce přes 10,8 metru, ale zároveň garantuje spolehlivé vodivé propojení celé hliníkové trasy pro účely předpisového pospojování.

Zatímco mechanickou část kotvení pod tašky s pomocí střešních háků VARIO 150 DC-L zvládne zručný montér v rámci přípravných prací, finální zaústění solárních stringů do připraveného rozvaděče dává elektroinstalatérům jasně definovaný a platným normám odpovídající bod pro dokončení revize a bezpečné připojení střídače.


Pro koho je produkt určený

Instalační firmy a elektromontéři:

Získávají kompletní, předem spočítaný set materiálu pro konkrétní instalaci bez nutnosti držet skladem zbytečné přebytky různorodých profilů a úchytů. Předzapojený DC rozvaděč pak zásadně zkracuje čas strávený zapojováním u zákazníka.

B2C uživatelé stavějící solární ohřev vody:

Kteří si zajišťují mechanickou přípravu svépomocí a potřebují technickou garanci, že nakoupené díly budou vzájemně pasovat, udrží specifické 30mm rámy panelů TRINA a připraví naprosto bezpečný standardizovaný základ pro konečné zapojení kvalifikovaným elektrikářem.

A. Nosná konstrukce (Hliníková základna)

Základem je pevná hliníková páteř. Pro sestavení požadované délky pro 8 panelů (potřebujete cca 9,2 m na jednu horizontální lištu) spojíte vždy tři 3,6m profily za sebou a zbylý přesah z třetího profilu na konci jednoduše zaříznete na míru.

Obsah balení:

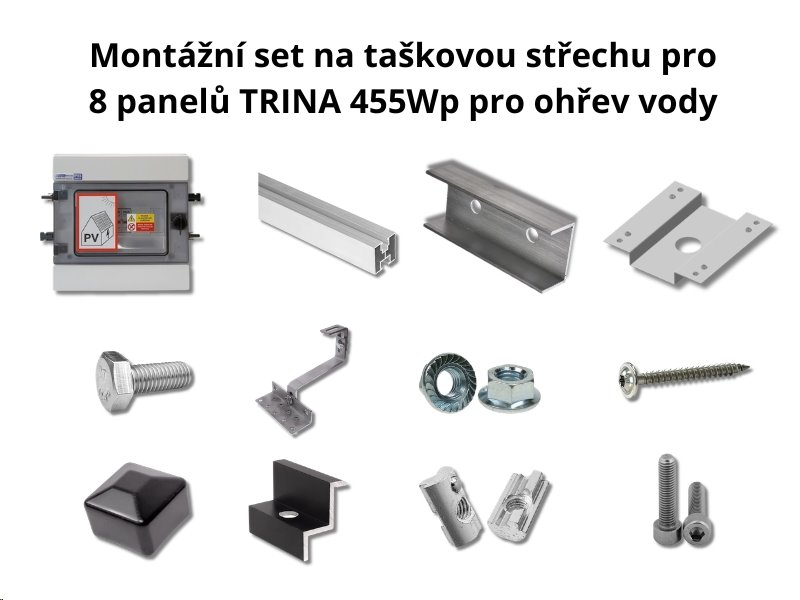

• 6x 562467 - Al profil H 40x40, délka 3.60m pro M10 šestihrannou hlavu

• 4x 508085 - Profilová spojka 120 mm pro AL H profily 40x40 stříbrná

• 8x 510707 - Šroub M10x25 se šestihrannou hlavou, nerez DIN933 A2 (pro spojku profilů)

• 8x 510677 - Matice M10 s ozubeným límcem DIN 6923 A2, nerez (pro spojku profilů)

• 4x 510838 - Plastová krytka na profil 40x40 černá

🔧 Montážní postup (Nosná konstrukce):

1. Zkrácení profilů: U 8 panelů využijete délku tří spojených 3,6m profilů (celkem 10,8 m). Odřízněte pouze přesah, který převyšuje šířku 8 panelů (cca 9,1 m) + 5 cm přesah na každé straně.

2. Spojení lišt: Do zadní drážky jednoho profilu zasuňte z poloviny profilovou spojku (508085). Vložte nerezové šrouby (510707) a zajistěte límcovými maticemi (510677).

3. Dokončení linie: Nasuňte druhý profil na druhou polovinu spojky, srazte je těsně k sobě a pevně dotáhněte matice. Tím získáte jednu pevnou téměř 10metrovou lištu. Postup opakujte pro vytvoření druhé (spodní/horní) lišty.

4. Zakončení: Na vnější odhalené konce profilů nacvakněte černé plastové krytky (510838) pro čistý design a ochranu proti vniknutí nečistot.

B. Kotvení do střechy (Pro taškovou krytinu)

Při celkové délce jedné řady přes 9 metrů se krokve pod střechou nacházejí typicky každých 80–90 cm. Pro bezpečné uchycení spodní a vrchní lišty je pro tuto délku navrženo celkem 24 kotevních bodů (12 háků na jednu lištu).

Obsah balení:

• 24x 510714 - Střešní hák VARIO 150 DC-L na taškovou střechu, 3x nastavitelný, H17 ocel

• 48x 562028 - Vrut M8x60 do dřevostaveb talířová hlava, Torx 40, nerez A2 (masivní uchycení háků do krokví)

• 24x 510707 - Šroub M10x25 se šestihrannou hlavou, nerez DIN933 A2 (spojení háku a profilu)

• 24x 510677 - Matice M10 s ozubeným límcem DIN 6923 A2, nerez

🔧 Montážní postup (Kotvení):

1. Zaměření a odkrytí: Vyměřte si horizontální linie pro horní a spodní profil (vzdálenost mezi nimi by měla odpovídat montážním zónám předepsaným výrobcem panelů, obvykle v 1/4 a 3/4 výšky panelu). V místech krokví posuňte tašky směrem nahoru.

2. Montáž háků: Střešní hák (510714) přiložte na krokev a přišroubujte pomocí dvou masivních vrutů (562028). Hák je nastavitelný, přizpůsobte ho tak, aby jeho rameno ideálně vystupovalo ven v mezeře mezi taškami.

3. Úprava tašek: Spodní hranu tašky, která bude ležet přes hák, je často nutné mírně zbrousit úhlovou bruskou (tzv. "udělat zámek"), aby taška na háku "nehoupala" a střecha perfektně těsnila.

4. Přichycení profilů: Na nainstalované háky přiložte spojené hliníkové profily z bodu A. Do drážky profilu vložte šroub se šestihrannou hlavou (510707), prostrčte otvorem v háku a pevně dotáhněte límcovou maticí (510677). Ozubení matice se zařízne do materiálu, což zajistí pevnost a vodivé propojení celé konstrukce.

C. Fixace panelů (Pro 30mm rám)

Častou chybou při nákupu univerzálních setů je přibalení úchytů pro 35mm rámy, ve kterých panely nedrží. Panely Trina Vertex S mají rám vysoký přesně 30 mm. V sadě proto najdete přesně kalibrované úchyty. Zároveň myslíme na bezpečnost – pomocí speciálních podložek zajistíme vodivé propojení panelů s konstrukcí (tzv. pospojování).

Obsah balení:

• 4x 528254 - Úchyt krajní Z-30, L50 mm černý eloxovaný pro FV panel s rámem 30 mm

• 14x 528265 - Úchyt středový univerzální U-24, L50 mm eloxovaný černý pro FV panel

• 18x 509268 - Šroub M8x30 imbus DIN 912, A2 nerez

• 18x 509296 - Posuvný prvek do drážky M8, pružinová kulička, nerez A2

• 14x 510715 - Uzemňovací kontaktní podložka pro fotovoltaická zařízení, slitina hliníku

🔧 Montážní postup (Fixace a pospojování):

1. Příprava matic: Do horní drážky hliníkových profilů nacvakněte posuvné prvky s pružinovou kuličkou (509296). Kulička zajistí, že matice nebude sjíždět dolů a zůstane tam, kde ji potřebujete.

2. Krajní panely: Uložte první panel na profily. Na vnější hranu nasuňte krajní Z-úchyt (528254), provlečte imbusový šroub do matice s kuličkou a dotáhněte. Totéž proveďte na spodním profilu.

3. Středové úchyty a uzemnění: Z druhé strany panelu vložte do drážky středový U-úchyt (528265). Pod tento úchyt položte uzemňovací kontaktní podložku (510715). Přisouvejte druhý panel tak, aby z obou stran zalezl pod křidélka středového úchytu. Při pevném dotažení šroubu se hroty podložky "zakousnou" do eloxu obou panelů i profilu pod nimi – tím je elektricky propojíte!

4. Dokončení řady: Postup opakujte. Poslední, pátý panel zakončíte opět krajními Z-úchyty. (Pozor: Utahovací moment bývá kolem 14 Nm).

D. Elektroinstalace a bezpečnost

Vzhledem k tomu, že systémy pro solární ohřev vody pracují s vysokým stejnosměrným (DC) napětím (6 panelů Trina v sérii dává napětí naprázdno Voc až cca 310 V), je odpovídající elektro-ochrana naprostou nutností, a to jak z hlediska funkčnosti, tak platných norem.

Obsah balení:

• 1x 561046 - Rozvaděč VCX PROFI T2 (C) DC 1000V pro 1 string IP65 certifikovaný (Předzapojený box s certifikovaným svodičem přepětí a DC jištěním).

🔧 Montážní postup (Bezpečnost a elektro):

1. Umístění rozváděče: Box s krytím IP65 nainstalujte na vhodné, dobře přístupné místo na trase mezi solárními panely a zařízením pro ohřev vody (střídačem).

2. Připojení panelů: Kabely vedoucí od série solárních panelů (stringu) připojte do příslušných vstupních svorek v rozváděči (dbát na správnou polaritu + a -).

3. Výstup do střídače: Z výstupních svorek rozváděče veďte kabely přímo do vašeho zařízení pro ohřev vody (např. jednotka VOLT GREEN BOOST).

4. Uzemnění: Nezapomeňte připojit zemnící svorku svodiče přepětí na hlavní ochrannou přípojnici (HOP) nebo uzemnění objektu.

Upozornění k elektroinstalaci a práci na střeše: Zatímco mechanickou montáž zvládne zručný kutil, finální elektrické propojení, kontrolu jištění a připojení zemnících bodů by měla vždy provádět osoba s odpovídající elektrotechnickou kvalifikací. Při práci ve výškách dbejte maximálních zásad bezpečnosti práce a používejte jistící prvky.

(Poznámka: Solární kabely a konektory MC4 k propojení panelů jsou součástí solární sady nebo se dokupují zvlášť v metráži dle reálné vzdálenosti na vašem domě – najdete je v doporučeném příslušenství).


FAQ — Časté otázky zákazníků


1. Jsou v balení solární kabely a konektory MC4? Ne, solární kabely a konektory MC4 k propojení panelů s rozvaděčem nejsou součástí této konstrukční sady. Pořizují se vždy zvlášť v metráži přesně podle reálné instalační vzdálenosti na vašem domě.

2. Bude tento set sedět i na jiné panely než TRINA 455Wp? Set je dimenzován šířkou profilů a velikostí úchytů (přesně na 30 mm) pro 6 panelů TRINA Vertex S. Pro jiné panely s odlišnou šířkou, nebo tloušťkou rámu (např. běžných 35 mm), nebudou montážní úchyty bezpečně a správně mechanicky pasovat.

3. Jak se spojují 3,6m hliníkové profily do požadované celkové délky? V balení jsou přiloženy dvě 120mm profilové spojky, které se z poloviny zasunou do zadní drážky první lišty, přiloží se druhá lišta a spoj se pevně zajistí přibalenými nerezovými šrouby s límcovými maticemi. Zbývající přesah profilu se následně jednoduše odřízne na střeše.

4. Zvládnu montáž elektrického rozvaděče svépomocí? Rozvaděč VCX PROFI je sice dodáván plně předzapojený, ale fyzické připojení solárního stringu (kde vzniká nebezpečné napětí až 315 V DC), revizní kontrolu jištění a připojení zemnicích bodů musí z bezpečnostních i přísných legislativních důvodů provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.

5. Proč je v balení pro 6 panelů zrovna 18 střešních háků? Při vertikální orientaci panelů se krokve pod taškami nacházejí zpravidla každých 80–100 cm. Pro bezpečné ukotvení jedné necelých sedm metrů dlouhé lišty je potřeba zhruba 9 kotevních bodů na každou lištu (celkem tedy 18 háků pro kompletní nosnou vrstvu).

6. Je nutné brousit střešní tašky při montáži háků VARIO? Ano, spodní hranu tašky, která bude překrývat rameno háku, je pro stoprocentní usazení často nutné mírně zbrousit úhlovou bruskou. Vytvoří se tak takzvaný zámek, díky kterému krytina nehoupá a střecha nadále dokonale těsní proti vodě.

7. Kam se přesně připojuje zemnění z DC rozvaděče? Zemnící svorka svodiče přepětí, která je vyvedena z předzapojeného rozváděče, se připojuje ideálně přímo na hlavní ochrannou přípojnici (HOP) nebo na nejbližší certifikované uzemnění objektu.

8. Proč je v balení zrovna 24 střešních háků? Šířka 8 vertikálně umístěných panelů je přes 9,2 metru. Protože se krokve krovu nacházejí typicky po 80–90 cm, vyžaduje horizontální délka jedné profilové lišty ukotvení do zhruba 12 krovových bodů. Vzhledem ke dvěma lištám (horní a spodní) je 24 háků ideální počet pro garanci stability vůči poryvům větru.
