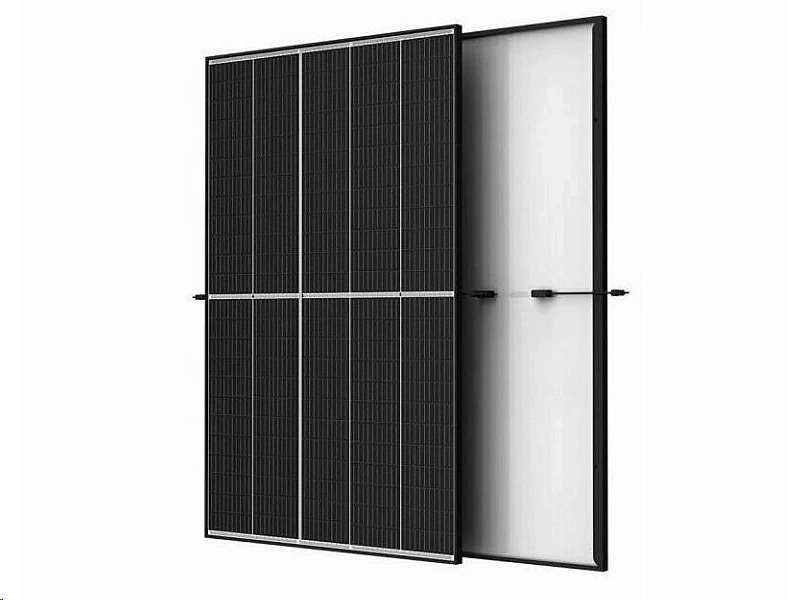

Solární panel Trina TSM-NEG9R.28 Vertex S+ 455WP - černý rám 1762 × 1134 × 30 mm

Solární panel Trina Vertex S+ 455Wp — N-type s účinností 22,8 %


✅ Možnosti dopravy a odběru fotovoltaických panelů


Jedná se o nadrozměrné zboží, které odesíláme přes TOPTRANS s doručením za 2–3 pracovní dny od vytvoření objednávky.

Osobní odběr zdarma je možný ihned na prodejně v Ostravě – Muglinově, pokud je zboží skladem.

Výkonný solární panel pro rezidenční i komerční instalace

Plánujete střešní fotovoltaiku a hledáte technologii, která netrpí rychlou degradací výkonu? Běžné panely časem ztrácí účinnost, ale Trina Vertex S+ 455Wp využívá pokročilé články N-type i-TOPCon. Tato polovodičová technologie zaručuje minimální úbytek výkonu (pouze 0,4 % ročně po prvním roce) a je plně připravena pro zapojení do on-grid, off-grid i hybridních systémů s bateriovým úložištěm. Díky přidělenému kódu SVT35726 modul bez problémů uplatníte v dotačním programu Nová zelená úsporám.

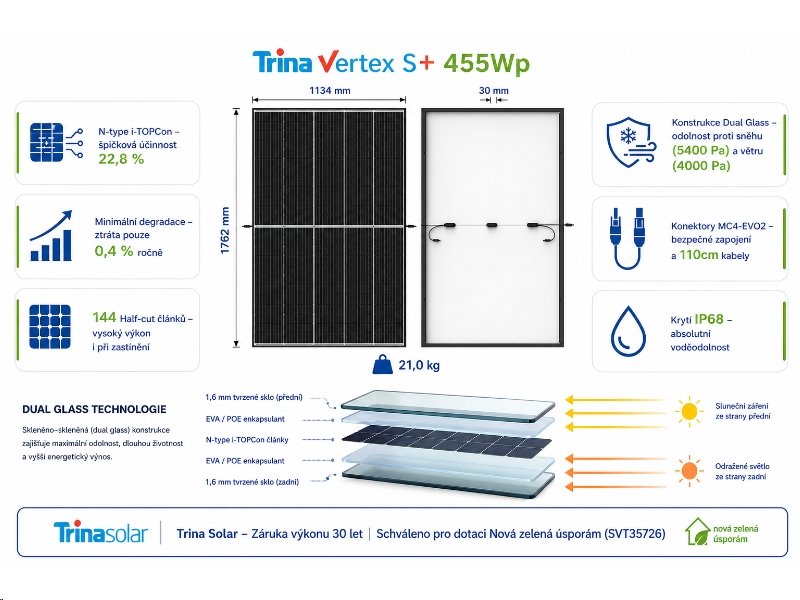

Modul vyniká sendvičovou konstrukcí Dual Glass, kde obě strany (přední i zadní) kryje 1,6mm tepelně tvrzené sklo. To panelu propůjčuje extrémní mechanickou odolnost vůči zatížení sněhem (5400 Pa) a větrem (4000 Pa) a eliminuje riziko vzniku mikroprasklin. Z hlediska výroby energie nabízí účinnost 22,8 % a díky Multi-busbar (MBB) technologii efektivně pohlcuje záření i při difuzním osvětlení. Součástí jsou z výroby nalisované 110cm přívodní kabely s krytím IP68 zakončené průmyslovými konektory MC4-EVO2, což výrazně urychluje sériové propojování stringů přímo na střeše.


Technologické parametry, které rozhodují o návratnosti


• Účinnost 22,8 % — maximální využití omezené plochy střechy díky inovativním N-type i-TOPCon článkům.

• Degradace pouze 0,4 % ročně — po 30 letech nepřetržitého provozu garantuje výrobce minimálně 87,4 % původního nominálního výkonu.

• Konstrukce Dual Glass — dvojité 1,6mm sklo zvyšuje strukturální pevnost a garantuje maximální požární bezpečnost (Třída A/C).

• Mechanická odolnost — certifikováno pro oblasti s extrémním zatížením sněhem (5400 Pa) a větrem (4000 Pa).

• Kladná výkonová tolerance 0 / +5 W — panel vždy dodá minimálně štítkový výkon 455 W, reálně na svorkách naměříte i více.

• Krytí IP68 u junction boxu — absolutní prachotěsnost a odolnost proti trvalému ponoření do vody či hnanému dešti.

• Technologie Multi-busbar — zahuštěná síť sběrnic snižuje sériový odpor a vylepšuje sběr proudu i při zatažené obloze.

• Dlouhá kabeláž 110 cm — usnadňuje rychlou instalaci "leapfrog" (ob-panel) bez nutnosti krimpovat nebo dokupovat prodlužovací kabely.

• Konektory MC4-EVO2 — prověřený průmyslový standard od Stäubli pro bezpečné zapojení bez přechodových odporů.

• Kód SVT35726 — modul je plně kompatibilní a schválený pro podmínky státní dotace Nová zelená úsporám.

Instalace bez komplikací a odolnost prověřená časem

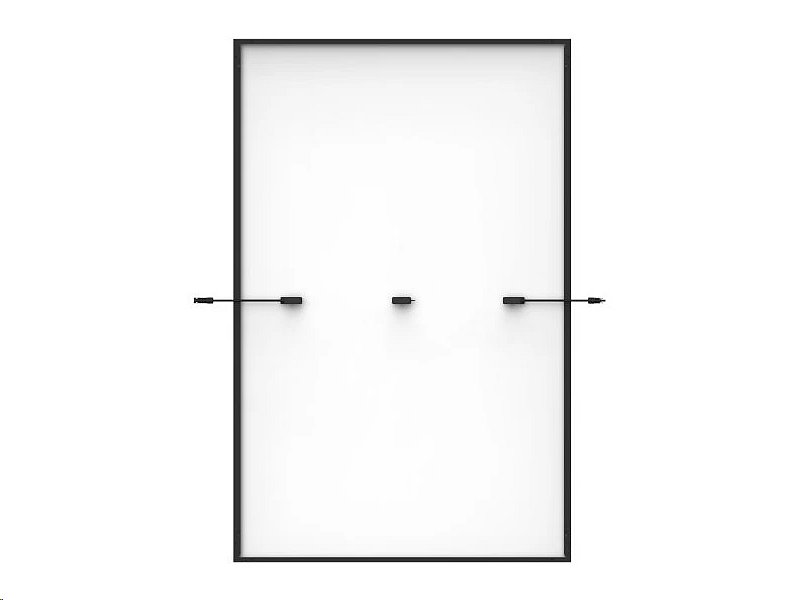

Při manipulaci na střeše ocení montéři pevný 30mm černý eloxovaný hliníkový rám a celkovou hmotnost 21 kg, která je na modul s dvojitým sklem překvapivě příznivá. Díky kompaktním rozměrům 1762 × 1134 mm se s panelem dobře manévruje i ve výškách na šikmých střechách.

Od výroby jsou na panelu nalisovány přívodní vodiče o průřezu 4 mm², které jsou speciálně dimenzované na dlouhodobou proudovou zátěž a agresivní UV záření. Při samotném zapojování se můžete spolehnout na tovární konektory TS4 / MC4-EVO2, u kterých pro bezpečný spoj na dlouhá desetiletí stačí pouze slyšet zřetelné „cvaknutí“.


Stabilní dodávka napětí v jakémkoliv klimatu

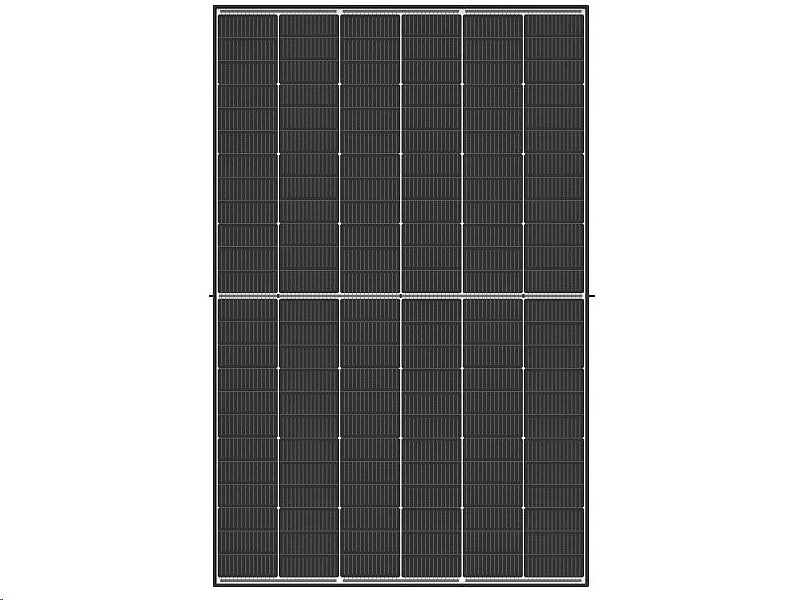

Srdcem panelu je matice 144 half-cut (půlených) článků, které podstatně lépe snáší částečné lokální zastínění. Pokud na spodní řadu článků padne stín z komína nebo vikýře, horní polovina panelu dál autonomně vyrábí energii. Díky špičkovému teplotnímu koeficientu Pmax -0,29 %/°C vykazuje modul jen minimální ztráty výkonu i v horkých letních dnech, kdy se povrch černé střechy rozpálí do extrémních teplot.

Pro správné dimenzování MPPT vstupu střídače je zásadní hodnota napětí naprázdno (Voc) 53,4 V, kterou je nutné při návrhu stringů vždy přepočítat na minimální zimní teploty (např. -15 °C), aby nedošlo k poškození měniče přepětím. Maximální projektované napětí celého zapojeného systému může dosáhnout až 1500 V DC.


Univerzální topologie od ohřevu vody po průmysl


Na šikmé střeše rodinného domu využijete elegantní jednolitý vzhled s černým rámem a garanci dlouhé životnosti podpořenou 15letou zárukou na zpracování. U komerčních budov a velkých firemních instalací hraje zase hlavní roli 30letá lineární záruka na výkon a absolutní odolnost v náročném prostředí, což potvrzují nezávislé certifikace proti PID degradaci a odolnosti vůči slané mořské mlze či zemědělskému čpavku (dle přísných norem IEC 61701 a IEC 62716). Panel lze spolehlivě a rychle namontovat na všechny standardní hliníkové nosné profily pomocí klasických koncových a středových svorek (s přítlakem na plochu minimálně 8 mm).


Pro profesionální instalační firmy i odpovědné investory


Instalační firmy a projektanti FVE:

Ocení spolehlivé značkové konektory, nadstandardní délku propojovacích kabelů 110 cm a kompletní technickou certifikaci (TÜV SÜD, CE, IEC), která maximálně zjednodušuje revizní zprávy a finální předání díla distribuční síti.

Majitelé rodinných domů (B2C):

Ideální certifikovaná komponenta pro střešní elektrárnu financovanou z programu Nová zelená úsporám. Integrované dvojité sklo zaručuje klidný spánek a ochranu statisícové investice před lokálním krupobitím. B2B sektor a zemědělské/průmyslové areály: Vysoká hustota výkonu na každý instalovaný metr čtvereční a schválená topologie 1500V DC umožňuje inženýrům stavět dlouhé sériové stringy, což u velkých projektů radikálně snižuje náklady na podpůrnou kabeláž a jističe (tzv. BOS náklady).


Ekologie a certifikovaná výroba v souladu s ISO


Tento panel není jen zdrojem čisté energie, ale myslí i na svou vlastní stopu. Vlastní oficiální Environmentální prohlášení o produktu (EPD) a celá jeho tovární výroba podléhá přísnému mezinárodnímu auditu emisí skleníkových plynů dle ISO 14064 a přesnému měření uhlíkové stopy dle ISO 14067. Společnost Trina Solar je rovněž plně zapojena do celoevropského recyklačního schématu PV CYCLE, které s předstihem zajišťuje bezplatnou a ekologickou likvidaci modulů i po skončení jejich třicetileté životnosti.


Technické specifikace


• Výkon (Pmax): 455 Wp — Jmenovitý výkon modulu měřený při standardních testovacích podmínkách (STC).

• Účinnost: 22,8 % — Podíl zachycené a přeměněné sluneční energie na elektrickou z definované plochy panelu.

• Typ článků: Monokrystalické N-type i-TOPCon — Inovativní struktura křemíku zajišťuje pomalejší stárnutí a eliminuje počáteční degradaci (LID).

• Počet článků: 144 (half-cut) — Půlené články účinně snižují proudové ztráty a zvyšují odolnost vůči lokálnímu zastínění.

• Kladná výkonová tolerance: 0 až +5 W — Panel z výroby nikdy nedodá méně, než je jeho deklarovaný štítkový výkon.

• Napětí naprázdno (Voc): 53,4 V — Kritický parametr nutný pro výpočet maximálního povoleného napětí stringu v zimních měsících.

• Zkratový proud (Isc): 10,77 A — Maximální technický proud bezpečně dodávaný panelem při zkratu obvodu.

• Napětí při max. výkonu (Vmp): 45,0 V — Běžné provozní napětí při optimálním MPPT zatížení měničem.

• Proud při max. výkonu (Imp): 10,11 A — Běžný provozní proud protékající obvodem při optimálním MPPT zatížení.

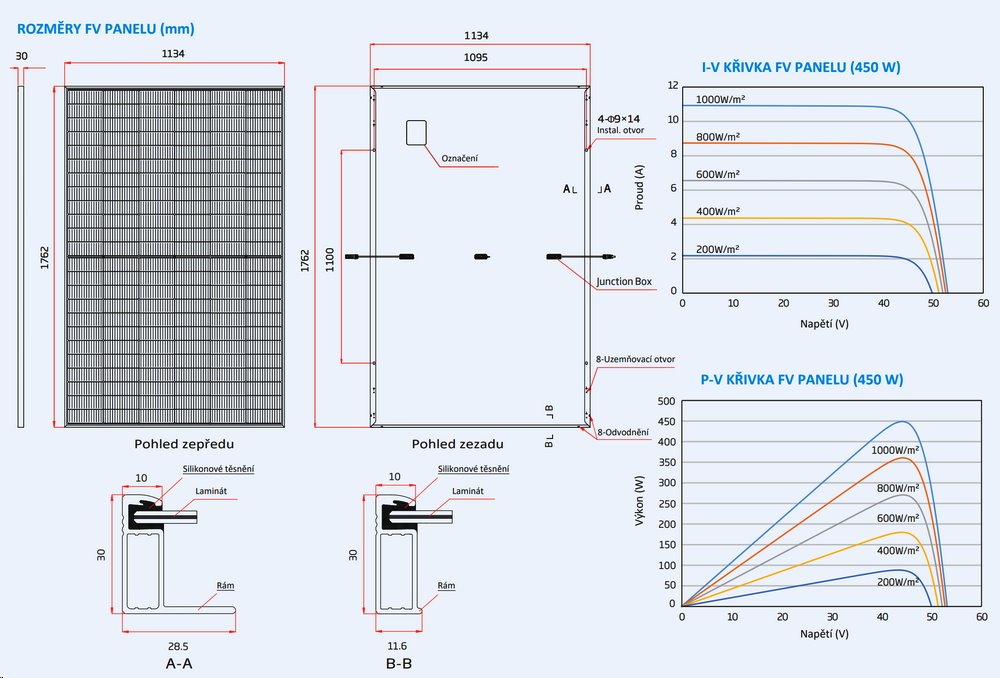

• Rozměry: 1762 × 1134 × 30 mm — Standardizovaný formát kompromisní pro plošnou i bodovou montáž.

• Hmotnost: 21,0 kg — Velmi příznivá váha s ohledem na robustnost koncepce se dvěma skly.

• Přední a zadní sklo: 1,6 mm tepelně tvrzené sklo (s AR vrstvou vpředu) — Zabraňuje průniku vlhkosti a chrání křemík proti krupobití.

• Rám: 30 mm, eloxovaná hliníková slitina, černý — Zajišťuje potřebnou strukturální pevnost a moderní rezidenční vzhled.

• Krytí rozbočovací skříňky: IP68 — Garantuje trvalou ochranu elektroniky proti vniknutí jemného prachu a ponoření do vody.

• Kabeláž: Průřez 4,0 mm², délka 110 cm — Tovární kabeláž s UV ochranou dimenzovaná pro bezpečný přenos a snadné spojování na střeše.

• Konektory: TS4 / MC4-EVO2 — Certifikovaný průmyslový standard zajišťující bezpřechodový spoj pro DC solární kabely.

• Max. systémové napětí: 1500 V DC (IEC) — Bezpečnostní dimenzování umožňující zapojení více panelů do jednoho dlouhého stringu.

• Max. hodnota jištění: 25 A — Doporučená hodnota stringové pojistky instalované v sérii.

• Provozní teplota: -40 °C až +85 °C — Prověřený a spolehlivý chod v extrémních mrazech i na letních rozpálených střechách.

• Mechanické zatížení (sníh/vítr): 5400 Pa / 4000 Pa — Certifikováno zátěžovými testy pro náročné horské i větrné oblasti.

• Záruku ze strany dodavatele: 24 měsíců (zákonná odpovědnost prodejce za vady)



• Záruka produktu od výrobce: 15 let — Garance kryjící konstrukční, výrobní a materiálové vady přímo od výrobce. (U položek, u kterých je výrobcem poskytována tzv. prodloužená záruka nad rámec 24 měsíců, se tato prodloužená lhůta řídí výhradně obchodními a záručními podmínkami daného výrobce. Zákonná práva spotřebitele tím nejsou dotčena.)

• Záruka výkonu od výrobce: 30 let — Lineární výkonová záruka podložená pojištěním na minimálně 87,4 % původního výkonu po 30 letech. (U položek, u kterých je výrobcem poskytována tzv. prodloužená záruka nad rámec 24 měsíců, se tato prodloužená lhůta řídí výhradně obchodními a záručními podmínkami daného výrobce. Zákonná práva spotřebitele tím nejsou dotčena.)

• SVT kód: SVT35726 — Registrační identifikátor pro bezproblémové zařazení do státní dotace Nová zelená úsporám.

FAQ — Časté otázky zákazníků


1. Je tento panel elektricky kompatibilní se standardními asymetrickými hybridními měniči na trhu?

Ano, panely pracují s provozním proudem (Imp) kolem 10,11 A a zkratovým proudem (Isc) 10,77 A. Tyto poměrně nízké proudové hodnoty bez problémů a bez ořezu výkonu zvládají všechny moderní hybridní střídače (např. GoodWe, Solax, Growatt, Victron), které mají dnes běžně limit vstupu na jednom MPPT trackeru kolem 15–16 A.

2. Jak mám spočítat, kolik těchto panelů mohu zapojit do jednoho sériového stringu?

Při výpočtu nesmíte vycházet z nominálního napětí, ale vždy z napětí naprázdno (Voc) 53,4 V a teplotního koeficientu napětí (-0,24 %/°C). Při reálné venkovní teplotě -15 °C může napětí jednoho panelu fyzicky stoupnout až na cca 58,5 V. Součet maximálních napětí všech panelů v daném stringu za mrazu nesmí nikdy překročit maximální bezpečné vstupní napětí vašeho měniče (obvykle to bývá 1000 V u rezidenčních nebo 1500 V u komerčních instalací).

3. Proč je u panelu zdůrazňováno označení "Dual Glass" (dvojité sklo)?

Klasické levnější panely na trhu mají tvrzené sklo pouze zepředu a na zadní straně je nalepená plastová krycí fólie (tzv. backsheet). Technologie Dual Glass znamená, že jsou křemíkové články hermeticky uzavřeny a zalaminovány mezi dvě samostatné vrstvy 1,6mm tvrzeného skla. To radikálně zvyšuje torzní pevnost celého modulu, naprosto zabraňuje pronikání vlhkosti k článkům v průběhu let a minimalizuje riziko neviditelných mikroprasklin křemíku při tlaku sněhu.

4. Potřebuji pro mechanickou instalaci speciální prodloužené svorky kvůli tloušťce rámu?

Nepotřebujete. Hliníkový rám má standardní unifikovaný profil a tloušťku přesně 30 mm. Pro pevné upevnění k hliníkovým H-profilům či lištám na střeše stačí zakoupit běžné hliníkové koncové a středové úchytky (svorky) určené speciálně pro 30mm rámy, přičemž je při montáži nutné dodržet doporučený utahovací moment 10-14 Nm.

5. Co přesně znamená N-type technologie článků a proč je reálně lepší než starší P-type?

Křemíkové články N-type mají odlišnou základní chemickou strukturu dotování waferu (křemík je dopován fosforem namísto dříve běžného bóru). Díky tomuto posunu netrpí nová generace panelů náhlou degradací výkonu způsobenou světlem v prvních dnech provozu (tzv. LID efekt) a především stárnou v průběhu let výrazně pomaleji (degradace 0,4 % ročně oproti běžným 0,55 %). Celkový vygenerovaný výnos energie za 30 let je tak s technologií N-type znatelně a prokazatelně vyšší.

6. Jsou z výroby osazené konektory MC4-EVO2 plně kompatibilní se standardními MC4 protikusy?

Ano, použité konektory typu MC4-EVO2, vyráběné švýcarskou společností Stäubli, jsou oficiálně plně křížově kompatibilní s předchozí generací originálních konektorů MC4. Zajišťují navíc velmi bezpečný a odolný spoj homologovaný i pro masivní průmyslové systémy pracující s extrémním napětím až 1500 V DC.

7. Mohu tento Vertex panel legálně a technicky využít pro jednoduchý solární ohřev vody s MPPT regulátorem?

Určitě. Díky vysokému špičkovému výkonu 455 Wp a vhodně poskládanému napětí lze z několika těchto shodných panelů (obvykle z 4 až 6 kusů zapojených v sérii přesně dle limitů konkrétního střídače) vytvořit velmi efektivní a bezúdržbový systém pro přímý fotovoltaický ohřev teplé užitkové vody (TUV) přímo v bojleru s využitím standardních regulátorů na trhu.
