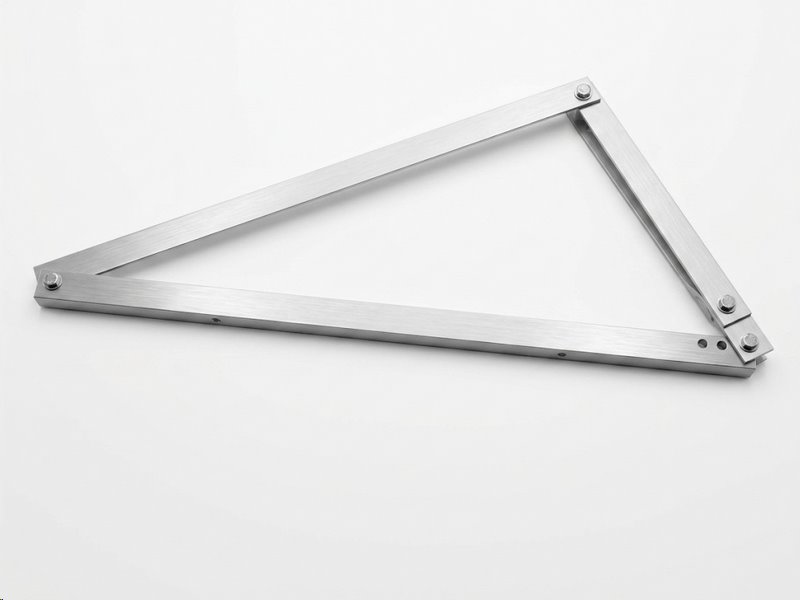

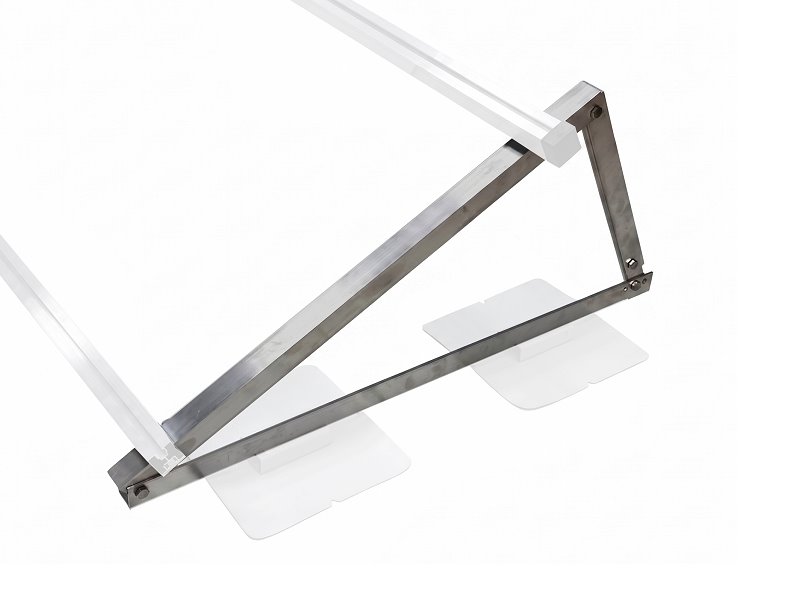

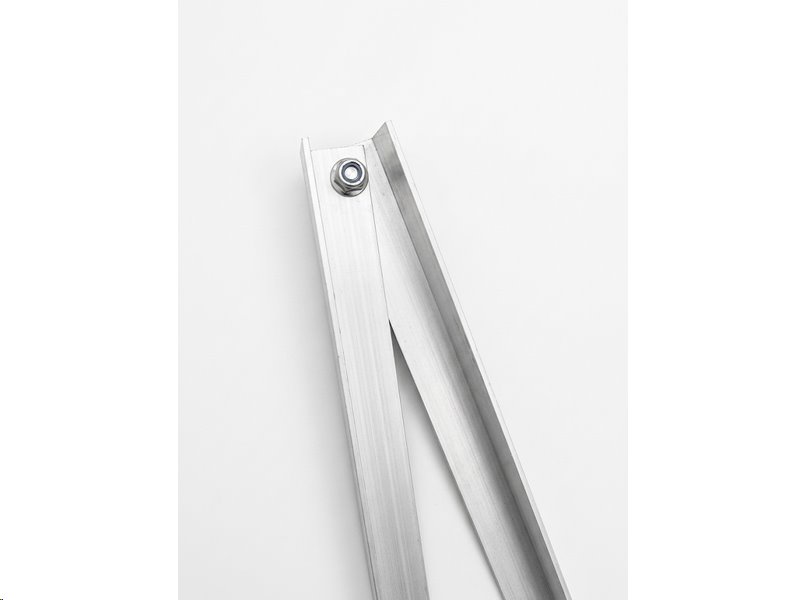

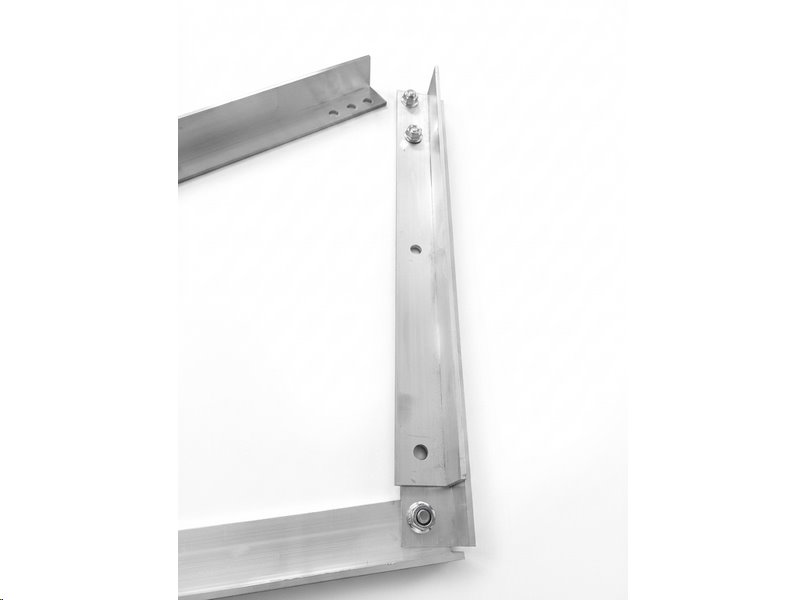

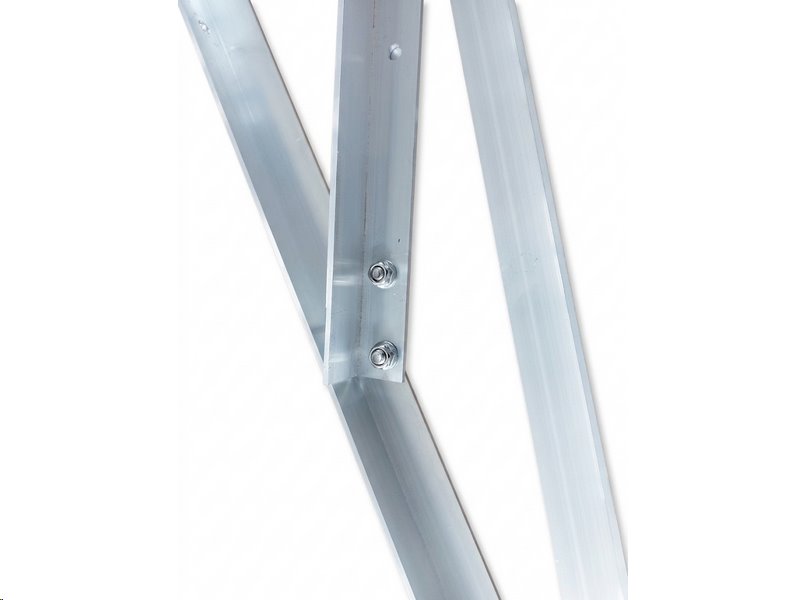

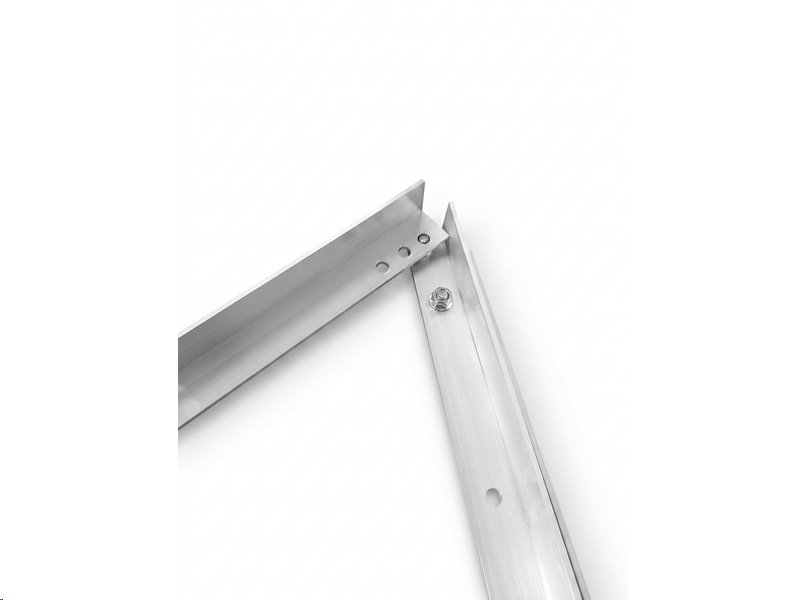

Montážní trojúhelník, nastavitelný 15-30° - 1000x880x430 mm

Dvě montážní varianty: Přímá vs. nepřímá montáž pro maximální flexibilitu

Systém montážních trojúhelníků se plně přizpůsobí rozsahu a statickým požadavkům daného projektu. Volba správného instalačního postupu určuje nejen celkovou tuhost konstrukce, ale zásadně ovlivňuje i finanční náročnost instalace a dimenzování balastu. Z praxe vyplývají dva odlišné technické přístupy:

Varianta A: Přímá horizontální montáž (bez podkladových profilů)

Tento postup je ideální pro menší střešní instalace (garáže, přístřešky) a pro modely panelů se šířkou do cca 1150 mm (což odpovídá standardním modulům s výkonem kolem 450 Wp, např. Trina Vertex S+).

• Mechanika uchycení: Panel se pokládá „na ležato“ svou kratší stranou (šířkou) přímo na 1000mm přeponu trojúhelníku. K hliníkovému L-profilu se fixuje bezprostředně pomocí koncových a středových upínacích svorek.

• Statika a bezpečnost: Pro zachování plné záruky a maximální mechanické odolnosti modulu proti sněhu (často až 6000 Pa) vyžadují výrobci uchycení v přesně definovaných upínacích zónách (zhruba v 1/4 délky panelu od jeho krajů). Z tohoto důvodu nelze trojúhelníky staticky sdílet na spojích mezi dvěma sousedními panely — moduly by se upínaly pouze za svou krátkou stranu mimo zpevněné body, čímž by plošná nosnost klesla pod bezpečnou mez a hrozilo by prolomení skla.

• Spotřeba materiálu: Pro tuto variantu je z hlediska statiky nutné počítat se spotřebou striktně 2 trojúhelníků na každý jeden panel (vzdálených od sebe cca 800–900 mm v závislosti na délce modulu).

Varianta B: Nepřímá montáž přes křížový rošt (s nosnými ALU profily)

Základní oborový standard pro rozsáhlejší plošné instalace, komerční projekty a naprostá nutnost při použití moderních velkoformátových panelů s výkonem 550 Wp a vyšším.

• Mechanika uchycení: Trojúhelníky zde neslouží k přímému upevnění rámu panelu, ale fungují primárně jako základní podpěrné body a nositelé balastu. Přes jejich přepony se horizontálně ukotví nosné hliníkové profily (nejčastěji lišty 40×40 mm), a teprve na tento zpevněný rošt se panely montují.

• Statika a flexibilita: Vzniklý křížový rošt extrémně zpevňuje celou sestavu a eliminuje kroucení. Větrná zátěž i hmotnost se rovnoměrně distribuují do větší plochy střešního pláště. Technik navíc získává absolutní volnost v pozicování panelů — montážní zóny a uchycení svorek již nejsou nijak omezeny roztečí pevných trojúhelníků.

• Ekonomická úspora (TCO): Jelikož tíhu panelů i zátěž větru nesou primárně dlouhé hliníkové profily, samotné trojúhelníky se po střeše rozmísťují dle statického posudku budovy v širších roztečích — typicky 1,2 až 1,5 metru. U delší řady zapojených panelů tak průměrně klesá spotřeba na pouhých 1,2 až 1,5 trojúhelníku na jeden fotovoltaický panel. U rozsáhlejších instalací to generuje masivní úsporu nákladů na základovou nosnou konstrukci a snižuje celkové zatížení střechy.


Aplikace nastavitelných trojúhelníků podle typu projektu a cílové skupiny

Trojúhelníkový montážní systém je navržen tak, aby pokryl statické i legislativní požadavky od rezidenčních garáží po rozsáhlé průmyslové parky. Níže uvádíme specifické aplikace pro klíčové skupiny uživatelů:

Instalační firmy a EPC kontraktoři (Průmyslové a komerční haly)

Profesionálové využijí trojúhelníky primárně jako nosné podpěry pro nepřímou montáž přes křížový rošt (hliníkové lišty 40×40 mm). Toto řešení je naprosto nezbytné pro plošně rozsáhlé instalace, kde se nasazují těžké velkoformátové moduly s výkonem 550 Wp a vyšším. Rychlá změna sklonu v krocích 15°, 20°, 25° a 30° umožňuje projektantům přesně balancovat mezi maximální zimní výtěžností a aerodynamickým odporem budovy. Začlenění do neinvazivních balastních systémů chrání hydroizolaci velkých střech. Při doplnění sestavy o zadní větrné štíty (deflektory) lze navíc snížit normované zatížení střechy betonovým balastem až o 50 %, což zlevňuje a zrychluje celou realizaci.

Správci bytových fondů a SVJ (Bytové domy a instituce)

Pro realizace na plochých střechách bytových domů je absolutní prioritou statická únosnost střechy a dlouhodobá bezpečnost bez nutnosti údržby. Použitá hliníková slitina 6060 s tloušťkou profilu 4 mm garantuje extrémní tuhost proti kroucení pod zátěží sněhu a 100% ochranu proti korozi. Standardizované rozměry základny 1000×880×430 mm optimálně a rovnoměrně rozkládají tlak přes ochranné podložky do střešního pláště, což vyhovuje přísným požadavkům statických posudků pro starší budovy.

Zkušení svépomocní montéři a majitelé rodinných domů (DIY)

Při rozšiřování FVE či instalaci na rovné střechy garáží, pergol a přístřešků ocení uživatelé jednoduchost přímé horizontální montáže. Při ukotvení panelu „na ležato“ (např. o standardní šířce 1134 mm) poskytuje 1000mm přepona rámu masivní oporu se staticky zanedbatelným přesahem pouhých 67 mm. Zásadním benefitem pro tuto skupinu je kompletnost balení — dodávka obsahuje integrovaný nerezový spojovací materiál (šrouby M10 DIN 933 a přírubové matice DIN 6923), takže pro sestavení a zafixování požadovaného úhlu není potřeba nakupovat žádné dodatečné montážní příslušenství.


8. Kam přesně se umísťuje betonový balast a jak ochránit střechu?

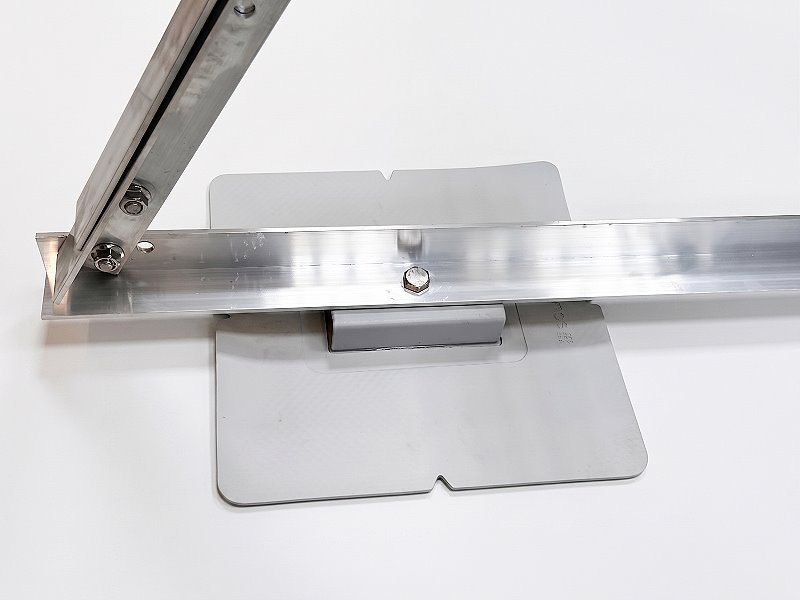

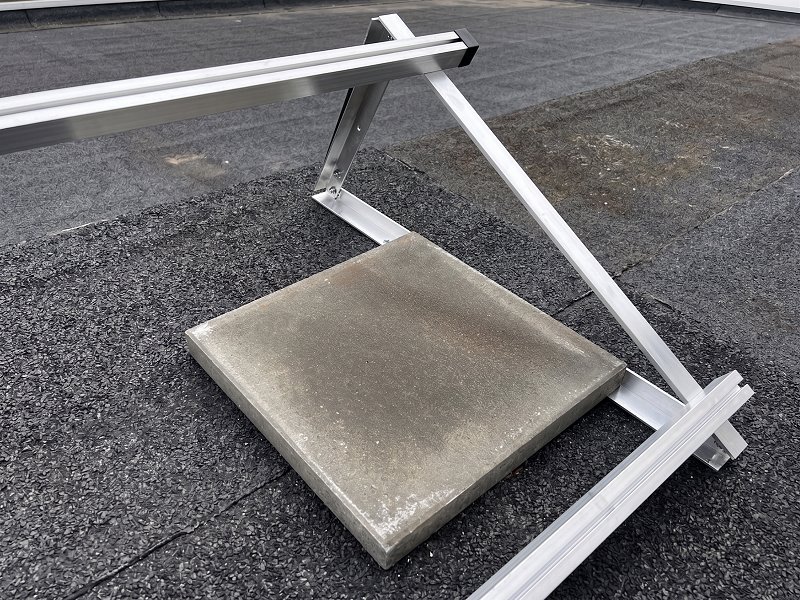

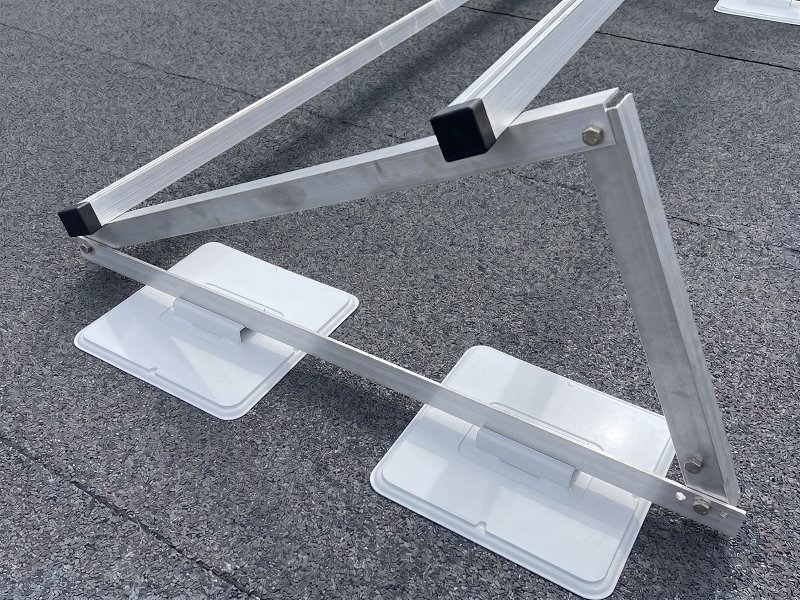

Zátěž (např. betonové obrubníky nebo zatravňovací dlaždice) se skládá přímo na spodní 880mm profil trojúhelníku. Pro ochranu střešní krytiny — a to zejména u měkčených PVC fólií — je absolutně nezbytné podložit kontaktní plochy trojúhelníku izolačními EPDM podložkami s dostatečnou gramáží. Tím zamezíte mechanickému proříznutí hydroizolace a v případě fólií zabráníte migraci změkčovadel.

9. Lze tyto trojúhelníky využít i pro pozemní instalace na betonové patky?

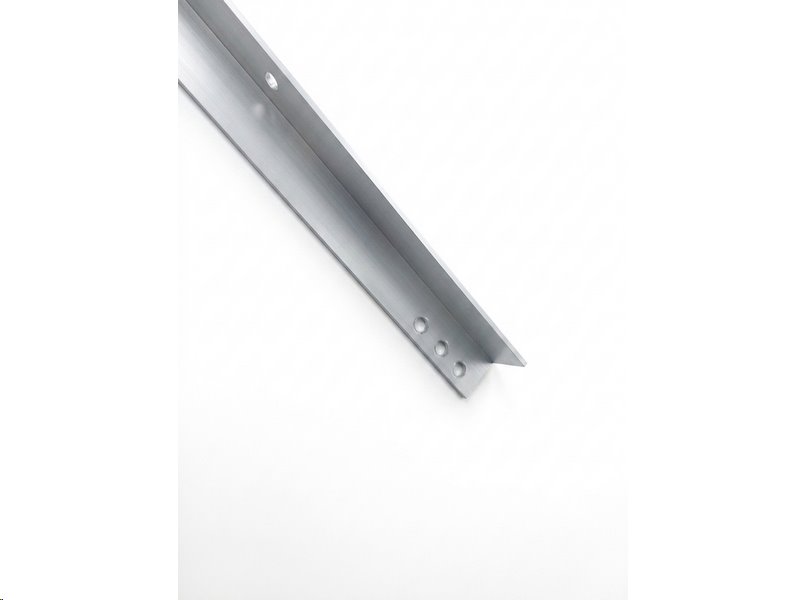

Ano. Spodní rameno trojúhelníku disponuje montážními otvory pro šrouby M10, přes které lze konstrukci spolehlivě ukotvit k betonovým základovým pasům nebo bodovým patkám. V tomto případě se na plochých střechách vyhnete balastu a pro kotvení do betonu využijete standardní chemické kotvy nebo mechanické ocelové rozpěrné kotvy příslušného průměru.

10. Jak se řeší uzemnění a ochranné pospojování této konstrukce?

Jako každá kovová konstrukce FVE podléhá trojúhelník nutnosti ochranného pospojování vůči blesku a přepětí (ČSN EN 62305-3). Slitina hliníku 6060 disponuje přirozenou oxidační vrstvou, která funguje jako elektrický izolant. Pro vodivé propojení s nosným profilem nebo dalším trojúhelníkem je nutné pod šrouby vložit uzemňovací nerezové podložky s ostrými hroty, které tuto vrstvu spolehlivě prorazí. Následně systém napojíte na hlavní zemnící sběrnici pomocí hliníkového drátu (AlMgSi 8 mm).

11. Jaký je utahovací moment pro dodávané nerezové šrouby M10?

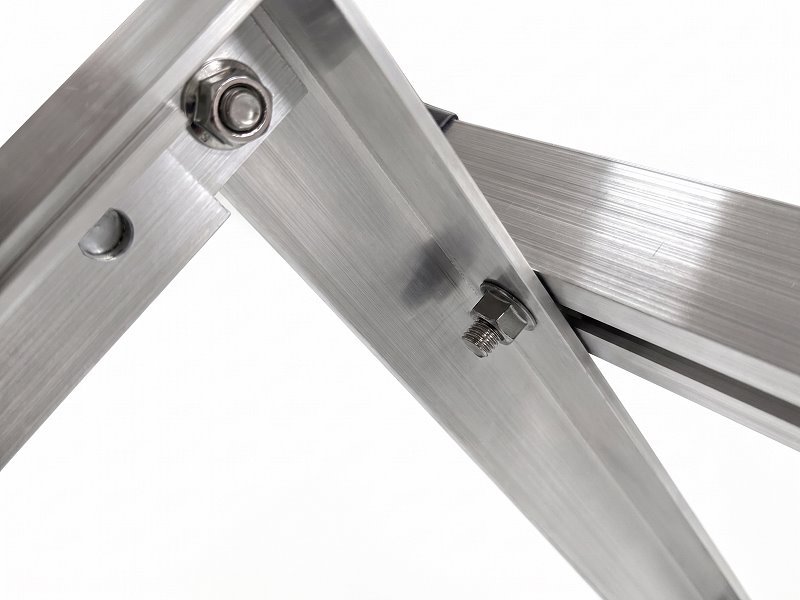

Pro dodávané nerezové šestihranné šrouby a matice M10 (zpravidla pevnostní třída A2-70) doporučujeme utahovací moment 40 až 45 Nm. U nerezového materiálu důrazně doporučujeme na závity nanést montážní pastu (anti-seize). Zabráníte tím tzv. zadření za studena (galling), ke kterému dochází velmi často při montáži rázovými utahováky vlivem tření a rychlého zahřátí závitu.

12. Hrozí u hliníkové základny galvanická koroze, pokud na ni namontuji ocelové pozinkované profily?

Ano, to je častá chyba při montážích svépomocí. Kombinace hliníku 6060 a běžné konstrukční oceli (i pozinkované) vytváří ve vlhkém venkovním prostředí galvanický článek, což vede k rychlé destrukci kovu. Pro křížový rošt používejte výhradně hliníkové lišty a nerezový spojovací materiál (A2/A4). Pokud musíte spojit ocel s hliníkem, je nutné vložit dielektrický separátor, např. EPDM pásku.

13. Lze na trojúhelník přimontovat zadní větrné štíty (deflektory)?

Ano, instalace deflektorů je dokonce silně doporučována, jelikož uzavření zadní strany panelu radikálně snižuje aerodynamický vztlak a tím zmenšuje potřebnou váhu zátěže až o 50 %. Plechové štíty se nejčastěji fixují přímo do zadního hliníkového L-profilu 40×40 mm pomocí samořezných nerezových šroubů s EPDM podložkou (tzv. texů).

14. Pokud použiji nepřímou montáž s křížovým roštem, v jakých intervalech musím řešit dilataci?

Hliník má znatelně vyšší koeficient tepelné roztažnosti než ocel. Pokud z nosných profilů tvoříte dlouhé kontinuální řady přišroubované napříč několika trojúhelníky, normy vyžadují vytvoření dilatační spáry (mezery o velikosti 20–30 mm) každých 12 až 15 metrů. Absence dilatace způsobí, že se hliníkový rošt v letních měsících roztáhne a svou obrovskou silou může zkroutit rámy fotovoltaických panelů nebo posunout těžký balast na střeše.

15. Mění se nějak výrazně požadavek na zátěž, pokud u trojúhelníku změním sklon ze 15° na 30°?

Fyzika aerodynamiky je v tomto ohledu přísná (viz výpočty podle ČSN EN 1991-1-4). Zvýšením sklonu z 15° na 30° se podstatně zvětšuje plocha vystavená přímým i bočním rázům větru. Tento krok může podle větrné oblasti a výšky budovy znamenat navýšení požadovaného betonového balastu o 30 % až 60 %. U stávajících rovných střech panelových či bytových domů s omezenou plošnou nosností je proto často staticky jediným schůdným řešením fixace do nižších úhlů 15° nebo 20°, i za cenu mírně nižšího zimního výkonu.
