Univerzální držák DIM PVC pro konstrukci na PVC střechu (CZ výroba)

SOLATECH DIM PVC — bezpečné kotvení na ploché střechy


Stabilizační prvek pro spolehlivou montáž na PVC fólie

Při montáži fotovoltaických systémů nebo potrubí na ploché a šikmé střechy hrozí reálné riziko poškození hlavní hydroizolační vrstvy. Použití necertifikovaných nebo nesprávných kotevních prvků často vede k zatékání nebo lokálnímu narušení tepelné izolace střešního pláště, což pro budovu znamená zásadní problém.

Řešením je stabilizační konstrukční prvek SOLATECH DIM PVC, který umožňuje vytvoření pevných kotevních míst bez jakýchkoliv kompromisů ve vodotěsnosti. Díky výrobně osazené manžetě z mPVC zavedeného materiálu Fatrafol 810/7035 jej lze pomocí horkovzdušného sváru dokonale napojit na stávající hydroizolační vrstvu. Je normován pro ploché střechy i střechy se sklonem do 30 stupňů.

Co rozhoduje při výběru kotevního prvku


• Testovaná únosnost 1,3 kN — bezpečně udrží nosné systémy fotovoltaických panelů i při silném nárazovém větru.

• Závitová vložka M10 — standardizovaný metrický závit umožňuje rychlé a velmi pevné uchycení nadstavbové konstrukce.

• Manžeta Fatrafol 810/7035 — zaručuje absolutní kompatibilitu a snadné svařování s běžnými střešními PVC fóliemi.

• Žárově pozinkovaný plech — ocelové díly s tloušťkou 0,55 mm u spodního a 1 mm u horního dílu zajišťují nutnou tuhost.

• Ochranná PVC vrstva 0,6 mm — dodatečná kvalitní ochrana kovových částí před dlouhodobou degradací vzdušnou vlhkostí.

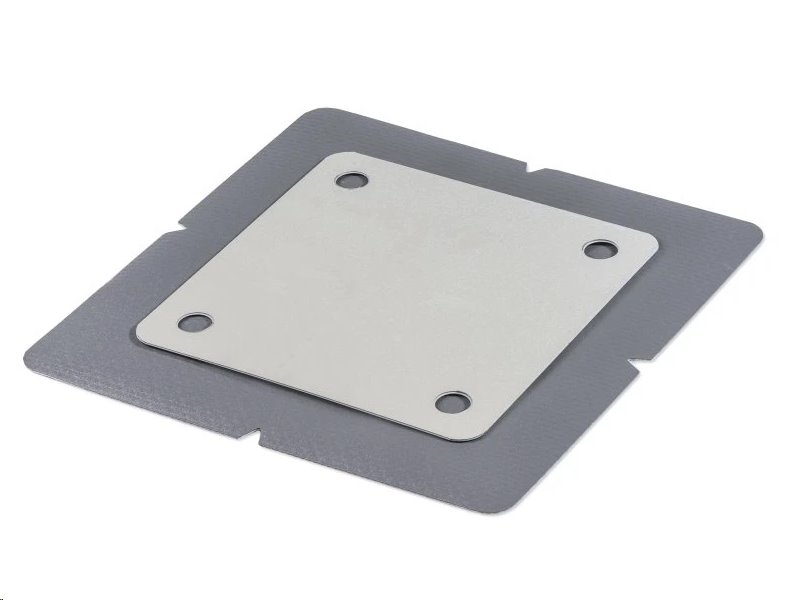

• Plocha spodního dílu 200 × 200 mm — optimálně rozkládá statické zatížení a chrání podkladní tepelnou izolaci před tlakovou deformací.

• Kotvení přes 4 otvory Ø 18 mm — stabilní mechanické uchycení podstavy přímo do nosné vrstvy střechy.


Nosnost a stabilita i při extrémním zatížení

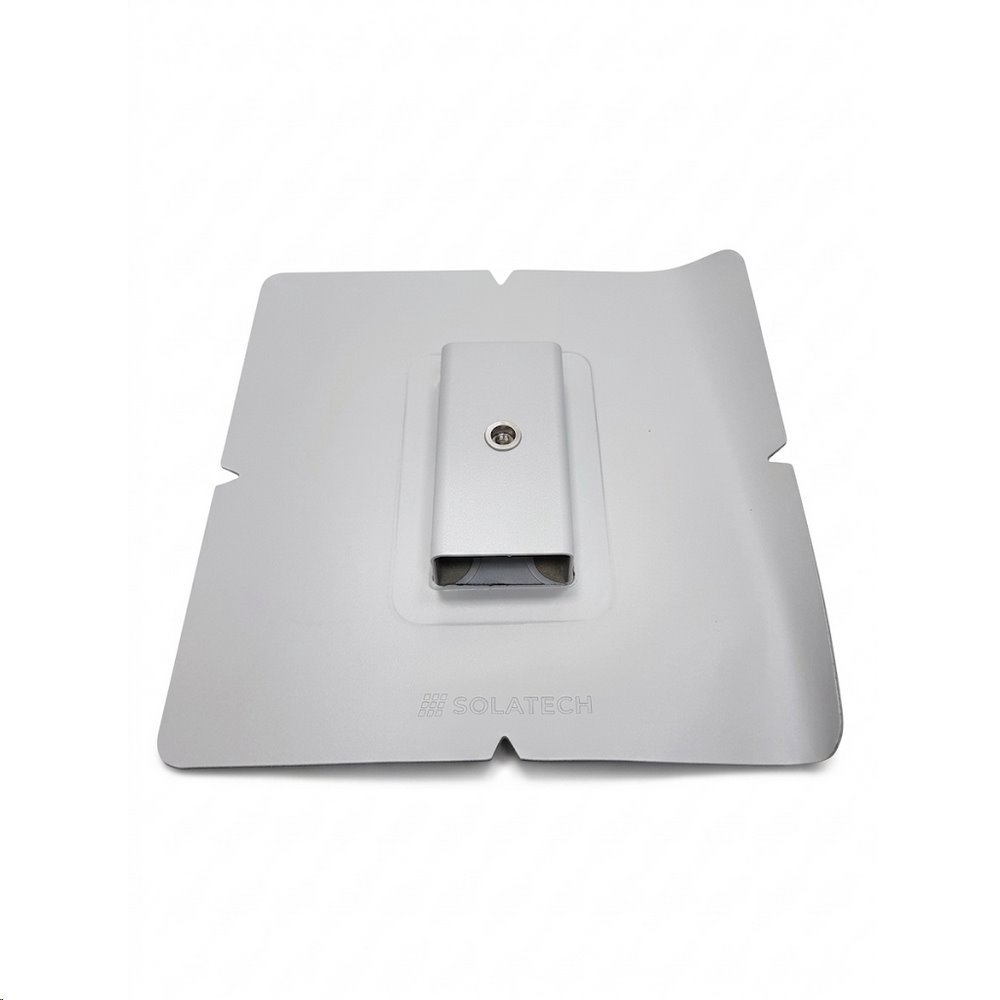

Konstrukce samotného držáku SOLATECH DIM PVC je vyrobena ze dvou dílů poplastovaného plechu, které jsou pevně svařeny do jednoho robustního celku. Spodní kotvící díl (0,55 mm) a masivní horní nosný výlisek (1 mm) poskytují bezpečnou oporu s testovanou únosností 1,3 kN na jeden kotevní bod.

Tento přísný technický návrh garantuje nejen rovnoměrné rozložení hmotnosti fotovoltaických panelů, ale také vynikající odolnost vůči dynamickému namáhání tahem při silném větru, čímž zásadně chrání samotný střešní plášť.


Jak funguje vodotěsný spoj v praxi

Při instalaci solární elektrárny na průmyslovou halu nebo rezidenční budovu je nutné zachovat stoprocentní vodotěsnost. Držák se nejprve mechanicky ukotví ke konstrukčnímu podkladu přes čtveřici připravených otvorů ve spodním dílu.

Následně se fólie pečlivě očistí doporučeným čističem a provede se vodotěsné napojení integrované mPVC manžety pomocí speciálního svařovacího přístroje. Identický postup v praxi využijete nejen pro uchycení FVE, ale také pro bezpečné kotvení pracovních roštů nebo montážních potrubních systémů.


Pro koho je produkt určený a typické příklady nasazení v praxi

Tento specializovaný kotevní prvek je navržen primárně pro profesionály v oboru instalací obnovitelných zdrojů, TZB (technické zařízení budov) a střešních izolačních systémů. Pro jeho správnou a bezpečnou aplikaci je vyžadována kvalifikace pro práci s hydroizolačními fóliemi a horkovzdušnými svařovacími přístroji, aby byl garantován 100% vodotěsný spoj.

1. Montážní firmy a specialisté na instalaci fotovoltaiky (FVE)

Tato cílová skupina potřebuje vytvořit certifikovaný a staticky únosný kotevní bod pro solární panely na plochých střechách, kde nosnost střešního pláště nedovoluje použití tradičních a těžkých betonových bloků (tzv. balastních systémů).

• Příklad z praxe: Montážní četa realizuje 50kWp elektrárnu na střeše starší logistické haly potažené PVC fólií. Místo extrémního zatížení střechy betonovými dlaždicemi využije ukotvení pomocí držáků SOLATECH DIM PVC. Hliníkové nosné profily uchytí montéři přímo na výrobně osazenou závitovou vložku M10. Díky testované únosnosti 1,3 kN na kotevní bod bezpečně splní přísné normové požadavky na odolnost vůči sání větru, a to při zachování minimální hmotnosti celé konstrukce.

2. Izolatéři, pokrývači a realizační stavební firmy

Tyto profese odpovídají za celkovou vodotěsnost střechy a nesou dlouholetou záruku za střešní plášť. Vyžadují normovaný prvek, který lze spolehlivě propojit se zavedenými hydroizolačními materiály bez rizika tepelné degradace.

• Příklad z praxe: Během kompletní sanace střechy panelového domu je položena nová fólie Fatrafol 810/7035. Stavební firma ví, že se v příštím roce plánuje instalace pochozích roštů a solárního ohřevu. Izolatéři proto už během pokládky pláště navaří pomocí horkovzdušného sváru držáky na předem určená místa podle osazovacího plánu. Tím vznikne plně funkční a vodotěsná příprava. Zabrání se tak riziku, že do střechy v budoucnu zasáhne někdo neodborně a dojde ke zrušení záruky na hydroizolaci.

3. Elektrikáři, montéři vzduchotechniky (VZT) a chlazení

Tito technici potřebují bezpečně a trvale ukotvit těžké kabelové žlaby, rozvaděče, hromosvodné prvky nebo potrubí s chladivem pro klimatizace tak, aby nedocházelo k pohybu tras po střeše.

• Příklad z praxe: Instalatér řeší dlouhé vedení silových kabelů a měděného potrubí pro průmyslové chlazení komerční budovy (VRV systém). Pokud by použil pouze volně položené plastové patky, mohly by se vlivem tepelné dilatace potrubí nebo silného větru posouvat a postupně prodřít fólii. Fixací kabelových žlabů přímo k držákům získá absolutně nehybnou trasu. Hmotnost tras je navíc přenášena přes spodní čtvercový díl o rozměru 200 × 200 mm, který váhu rovnoměrně rozkládá na plochu a zabraňuje lokálnímu protlačení podkladního tepelného izolantu (např. polystyrenu nebo minerální vaty).


Přesný postup montáže a aplikace na střešní fólii

Pro dosažení 100% vodotěsnosti a plné mechanické odolnosti kotevního bodu je nezbytné dodržet normovaný technologický postup. K instalaci postačí standardní nástroje izolatéra a horkovzdušný svařovací přístroj.

1. Lokalizace dle projektu: Umístěte prvek na hydroizolační fólii přesně dle předem zpracovaného osazovacího plánu.

2. Mechanické ukotvení: Zakotvěte spodní ocelovou podstavu pomocí kotevních prvků přes připravené otvory přímo do nosné vrstvy střechy.

3. Příprava povrchu: Vyčistěte střešní fólii v oblasti budoucího sváru doporučeným čističem. Jeho přesný typ vždy striktně určuje výrobce stávající střešní fólie.

4. Provedení sváru: Vytvořte vodotěsný horkovzdušný svar pomocí svařovacího přístroje a pevně spojte mPVC manžetu s podkladní fólií.

5. Finální fixace podstavy: Zkontrolujte dotažení a zajistěte dokonalou soudržnost výrobku s podkladní vrstvou střechy.

6. Kontrola kvality spoje: Proveďte detailní zkoušku a mechanicky ověřte absolutní vodotěsnost vytvořeného spoje.

7. Montáž nadstavby: Do výrobně osazené závitové vložky nainstalujte profilovou konstrukci pro fotovoltaickou elektrárnu.

8. Závěrečná revize: Proveďte instalaci samotných FVE panelů a finálně zkontrolujte celkovou soudržnost kompletní konstrukce s nosnou vrstvou.

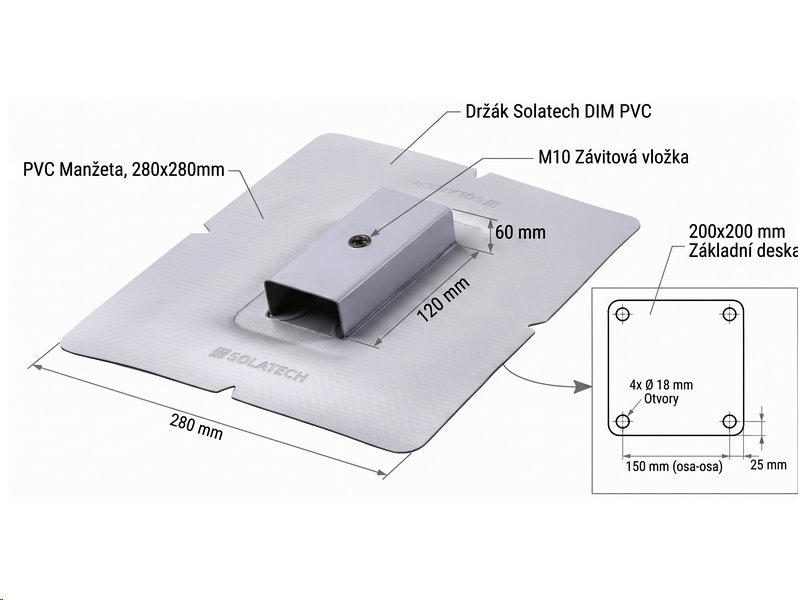

Technické specifikace


• Velikost manžety fólie: 280 × 280 mm — Poskytuje dostatečně velkou přesahující plochu pro pevné navaření na střešní plášť.

• Rozměr spodního dílu: 200 × 200 mm — Dostatečně široká stabilní základna pro rozložení tlaku.

• Materiál manžety: Fatrafol 810/7035 (tloušťka 1,5 mm) — Osvědčený hydroizolační standard pro spolehlivý a kompatibilní svar.

• Materiál spodního dílu: Žárově pozinkovaný plech 0,55 mm s 0,6mm PVC vrstvou — Zvýšená pevnost a dokonalá protikorozní ochrana.

• Materiál horního dílu: Výlisek z pozinkovaného plechu 1 mm s 0,6mm PVC vrstvou — Odolnost proti ohybu a lomu při stálém zatížení.

• Závitová vložka: M10 — Určeno pro metrické šrouby běžně požívané k uchycení hliníkových solárních profilů.

• Kotevní otvory: 4× Ø 18 mm — Pro uchycení samotné podstavy kotevními prvky přímo do nosné vrstvy střechy.

• Testovaná únosnost: 1,3 kN — Výrobcem garantovaná mechanická odolnost proti tlaku a vytržení z podkladu.

• Záruka: 2 roky — Záruka na konstrukční provedení poskytovaná přímo českým výrobcem Solatech.


FAQ — Časté otázky zákazníků


1. Jaký maximální sklon střechy je pro tento držák povolený?

Tento stabilizační prvek je konstrukčně určen výhradně pro střechy, kde celkový sklon nepřesahuje 30 stupňů.

2. Čím se musí střešní fólie před navařením očistit?

Původní fólie musí být důkladně očištěna doporučeným čističem, jehož přesný typ vždy určuje konkrétní výrobce střešní fólie, aby se zajistil absolutně vodotěsný horkovzdušný svar.

3. Jakou nosnost mohu od jednoho držáku očekávat?

Výrobce na základě zkoušek garantuje testovanou únosnost 1,3 kN na jeden instalovaný kotevní bod.

4. Lze tento kotevní prvek použít i pro jiné účely než pro solární panely?

Ano, tento držák prokazatelně slouží jako univerzální kotevní místo pro jakékoliv variabilní příslušenství. Často se na něj upevňují například pochozí rošty nebo střešní potrubní systémy.

5. S jakým závitem mohu při instalaci konstrukce počítat?

Horní ocelový nosný díl držáku je z výroby pevně osazen vnitřní závitovou vložkou velikosti M10.

6. Je celá konstrukce držáku dostatečně chráněna proti korozi?

Ano, obě části (jak spodní kotvící, tak horní nosný díl) jsou vylisovány z žárově pozinkovaného ocelového plechu. Povrch kovu je navíc opatřen 0,6 mm silnou vrstvou PVC, jež jej dlouhodobě izoluje od vlhkosti.

7. Jak dlouhou záruku garantuje výrobce?

Výrobce SOLATECH poskytuje na spolehlivost tohoto výrobku standardní garanci v délce 2 roky.

8. Jaký je přesný rozdíl v tloušťce a povrchové úpravě spodního a horního ocelového dílu?

Spodní kotvící díl, který přenáší zatížení do podkladu, je vyroben z žárově pozinkovaného plechu o tloušťce 0,55 mm. Horní nosný výlisek, vystavený přímému a dynamickému zatížení konstrukce, je zesílen na tloušťku 1 mm. Obě kovové části jsou navíc plně chráněny 0,6 mm silnou vrstvou PVC s protikorozní úpravou.

9. Jaký konkrétní materiál tvoří integrovanou navařovací manžetu?

Výrobně osazená krycí manžeta o vnějším rozměru 280 × 280 mm je vyrobena přímo z 1,5 mm silné fólie Fatrafol 810/7035. Je plně připravena pro vodotěsné napojení horkovzdušným svárem.

10. Lze tento kotevní prvek aplikovat na všechny typy střech?

Nikoliv, prvek je certifikován pouze pro ploché a šikmé střechy, u nichž je hlavní hydroizolační vrstva tvořena kompatibilní PVC fólií. Konstrukčním a normativním limitem je sklon střechy, který nesmí přesáhnout 30 stupňů.

11. Jaké jsou montážní rozměry pro primární mechanické kotvení do střešního pláště?

Čtvercová podstava má rozměr 200 × 200 mm. V každém z rohů je opatřena otvorem pro kotevní prvky s průměrem 18 mm (4× Ø 18). Rozteč pro kotvení k podkladu činí 150 mm.

12. Jaká je přesná nosnost tohoto stabilizačního prvku pro statické výpočty?

Dle specifikací výrobce má držák DIM PVC testovanou únosnost 1,3 kN na jeden instalovaný kus. Tento přesný parametr je zásadní pro projektanty a výpočet zatížení povětrnostními vlivy (sání větru).

13. Jak probíhá příprava a samotné napojení na stávající hydroizolaci?

Před provedením horkovzdušného sváru pomocí svařovacího přístroje musí být podkladní fólie řádně očištěna a zbavena nečistot v oblasti budoucího spoje. K tomuto účelu se používá doporučený čistič, jehož přesný typ vždy striktně určuje výrobce dané střešní fólie.

14. Jakým závitem je opatřen nosný díl pro fixaci nadstavby (FVE profilů, roštů)?

Horní výlisek z pozinkovaného plechu je z výroby pevně osazen vnitřní závitovou vložkou M10. Uchycení nadstavby probíhá utažením metrického šroubu, přičemž instalační postup vyžaduje kontrolu celkové soudržnosti s nosnou vrstvou. (Poznámka: Montážní návod okrajově zmiňuje i variantní osazení vložkou M8 , avšak hlavní technický list definuje pro FVE konstrukce standard M10 ).

15. Jakým způsobem se provádí revize a kontrola instalovaného kusu?

Po zakotvení podstavy , dotažení a navaření manžety se musí povinně provést detailní kontrola vodotěsnosti spoje. Následně po finálním ukotvení panelů se ověřuje spolehlivost upevnění a soudržnost podkladních vrstev.
