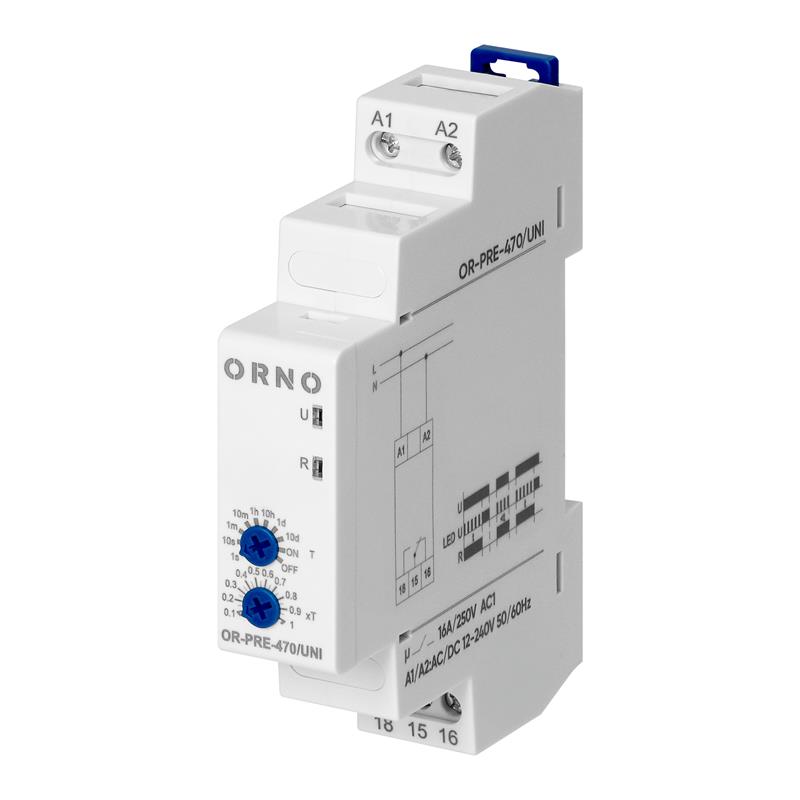

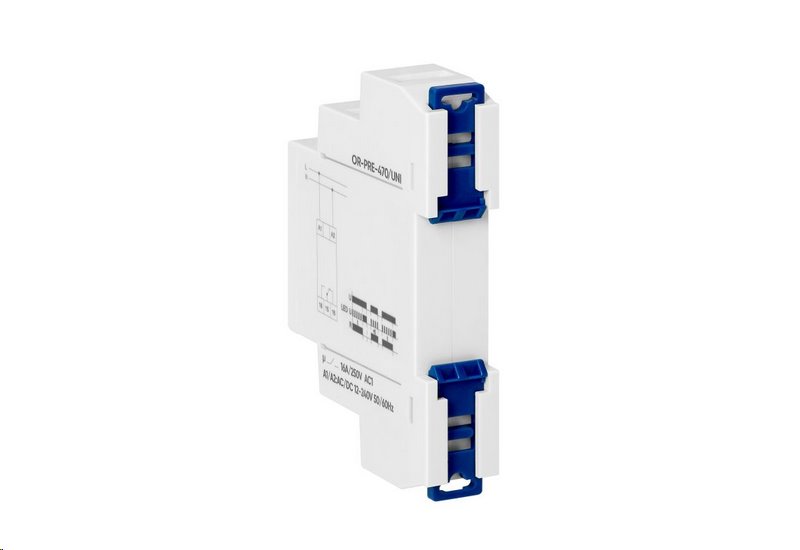

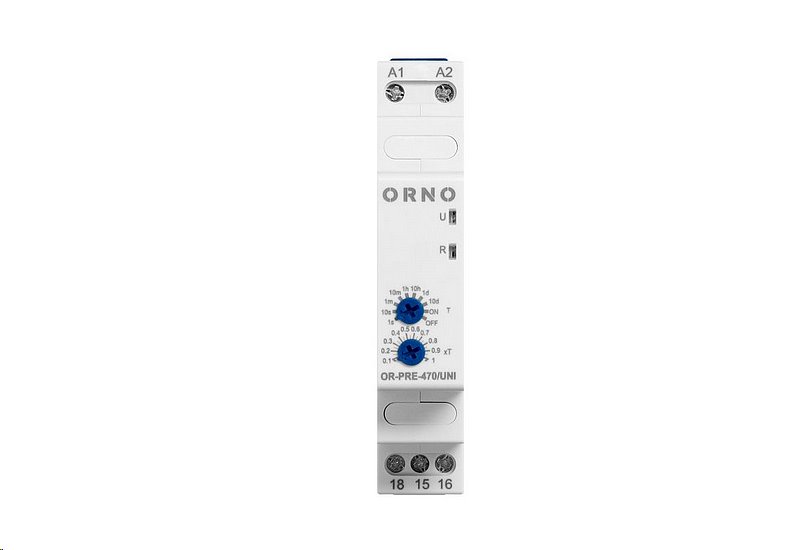

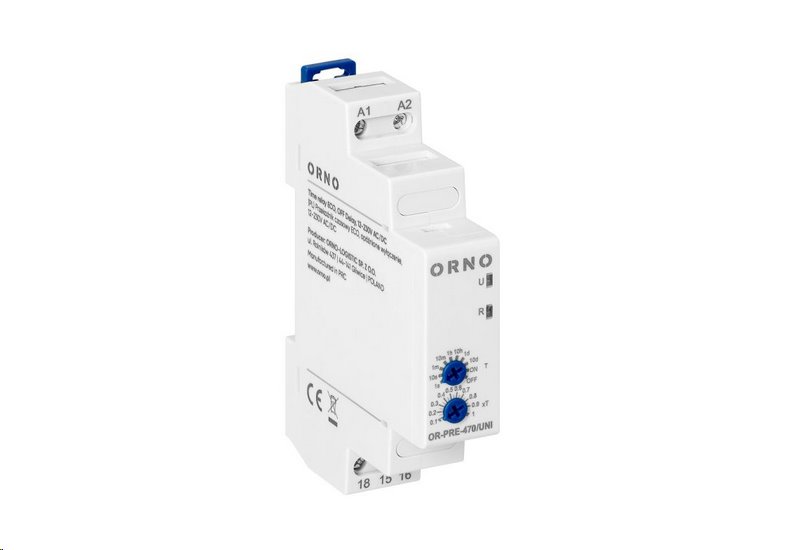

Relé časové ORNO OR-PRE-470/UNI

Relé časové ORNO OR-PRE-470/UNI 12-240VAC/DC na DIN lištu

Spolehlivé řízení času pro profesionální rozvaděče

Při navrhování automatizace a řídicích obvodů často narážíte na problém s rozdílným provozním napětím. Ať už integrujete prvky s napětím 12 V DC v systémech slaboproudu, nebo potřebujete spínat standardní sítě 230 V AC, nutnost používat odlišná relé zbytečně komplikuje zásoby i samotnou montáž na DIN lištu. Hledání komponenty, která se přizpůsobí aktuální instalaci bez dodatečných měničů, je klíčem k efektivní a čisté práci každého elektrikáře.

Časové relé ORNO OR-PRE-470/UNI tento problém řeší svým univerzálním napájením 12–240 V AC/DC. Díky kompaktní šířce 1 modulu (18 mm) ušetříte cenné místo v rozvaděči a snadno jej integrujete na standardní DIN lištu TH-35. Zařízení vyniká velmi nízkým jmenovitým příkonem ≤ 3,5 VA (při 230 V), což minimalizuje tepelné ztráty v uzavřeném prostoru rozvaděče a garantuje dlouhodobě stabilní chod celého zapojení.

Klíčové parametry a jejich přínos v praxi

• Univerzální napájecí rozsah 12–240 V AC/DC — jedno relé pokryje široké spektrum aplikací bez nutnosti instalovat externí transformátory.

• Kompaktní rozměr 1 modulu (18 mm) — efektivně šetří fyzický prostor v bytových i stísněných průmyslových rozvaděčích.

• Montáž na lištu DIN TH-35 — standardizované uchycení výrazně zrychluje instalaci a servisní zásahy.

• Nízký příkon (≤ 3,5 VA při 230 V) — nepřetěžuje napájecí kaskádu a nevytváří zbytečné odpadní teplo uvnitř skříně.

• Jasně značené svorky A1 a A2 — eliminuje chyby při polarizaci stejnosměrných obvodů a zkracuje čas nutný pro oživení.

• Podpora frekvencí 50/60 Hz — umožňuje bezproblémové využití i ve strojích určených pro zahraniční trhy se smíšenými energetickými parametry.

Přesný výkon a maximální efektivita

Oproti standardním modelům s úzce vymezeným napětím přináší verze UNI absolutní flexibilitu bez jakýchkoliv kompromisů v přesnosti. Jmenovitý příkon pouhých ≤ 1,5 W pro stejnosměrné systémy (12...240 V DC) ukazuje na vysoce efektivní vnitřní elektroniku, která zbytečně nevyčerpává záložní zdroje a UPS systémy. Mechanika vnitřního relé garantuje okamžité a přesné sepnutí kontaktů podle nastaveného času, čímž zajišťuje vysokou opakovatelnost cyklů bez prodlev.

Flexibilní nasazení v praxi

V průmyslovém prostředí B2B využijí projektanti toto relé pro časové zpoždění náběhu motorů nebo sekvenční spouštění osvětlovacích větví ve skladech, kde je k dispozici řídicí napětí 24 V DC. Zabrání se tak nebezpečným proudovým rázům v síti. Naopak v běžné bytové zástavbě (B2C scénář) relé poslouží instalačním technikům pro spolehlivé ovládání doběhu ventilátorů v koupelnách nebo přesné spínání oběhových čerpadel se standardním napájením 230 V AC. V obou situacích používáte jeden a ten samý hardware, což dramaticky zjednodušuje logistiku.

Pro koho je relé určeno

Projektanti a výrobci průmyslových rozvaděčů Pro profesionály, kteří potřebují typizovat a sjednotit své rozpisky materiálu (BOM). Nasazení jednoho univerzálního modelu napříč mnoha různými projekty významně snižuje nutné skladové zásoby a zjednodušuje celopodnikové objednávání.

Elektrikáři a servisní technici Při výjezdech do terénu a na revize často není předem jasné, jaké řídicí napětí bude v existujícím rozvaděči k dispozici. S tímto flexibilním relé v montážním kufru jsou technici připraveni na stávající obvody 12 V, 24 V i 230 V, aniž by museli opouštět pracoviště a složitě shánět specifický náhradní díl. K samotné instalaci postačuje standardní elektrotechnická kvalifikace a orientace v normách ČSN EN.

Technické specifikace

• Jmenovité napětí: 12–240 V AC/DC (50/60 Hz) — Univerzální rozsah umožňující bezproblémovou integraci do slaboproudých i silnoproudých řídicích obvodů.

• Svorky napájení: (+) A1, (-) A2 — Jasně definované připojovací body pro rychlou instalaci a prevenci chyb v polaritě.

• Příkon (230 V AC): ≤ 3,5 VA — Velmi energeticky úsporný provoz minimalizující zahřívání komponentů.

• Příkon (12–240 V DC): ≤ 1,5 W — Nízká proudová zátěž optimalizovaná pro bateriové a zálohované systémy.

• Montáž: DIN lišta TH-35 — Plně kompatibilní se všemi standardními elektroměrovými a podružnými rozvaděči.

• Provedení: 1 modul (šířka 18 mm) — Maximální úspora místa na DIN liště, ideální řešení i pro kapacitně naplněné skříně.

• Stupeň krytí: IP20 — Standardizovaná ochrana prstů pro instalaci bezpečně uvnitř zakrytovaných rozvaděčů.

FAQ — Časté otázky zákazníků

1. Lze toto relé použít pro spínání na 24 V DC i 230 V AC? Ano, díky univerzálnímu vstupnímu rozsahu 12–240 V AC/DC obslouží obě napěťové úrovně bez jakékoliv potřeby manuálního přepínání nebo instalace přídavných měničů.

2. Jaká je přesná šířka zařízení na montážní liště? Relé disponuje standardní šířkou 1 modulu, což odpovídá šířce 18 mm. Zabere tak naprosté minimum cenného prostoru ve vašem rozvaděči.

3. Je potřeba dodržet polaritu při zapojování stejnosměrného (DC) napájení? Ano, u připojení na stejnosměrné napětí je nutné bezpodmínečně respektovat označení svorek (+) A1 a (-) A2 přesně podle vytištěného schématu na krytu relé.

4. Zvládne toto časové relé spolehlivě fungovat v provozech s častým spínáním? Ano, komponenta je navržena pro profesionální zatížení. Její velmi nízký vlastní příkon zajišťuje, že se cívka ani elektronika při vyšší frekvenci spínání nepřehřívají.

5. Mohu toto relé bez obav instalovat do venkovního sloupkového rozvaděče? Pouze v případě, že samotná venkovní skříň (rozvaděč) disponuje odpovídajícím krytím (např. IP65). Relé má stupeň krytí IP20, a nesmí tak přijít do přímého kontaktu s vlhkostí, prachem ani povětrnostními vlivy.

6. Bude relé fungovat i v sítích, kde dochází k drobným odchylkám frekvence? Zařízení elektronicky zpracovává vstup a podporuje sítě s frekvencí 50 Hz i 60 Hz. Výkyvy v běžných tolerancích distribuční sítě chod zařízení nijak neohrožují.
