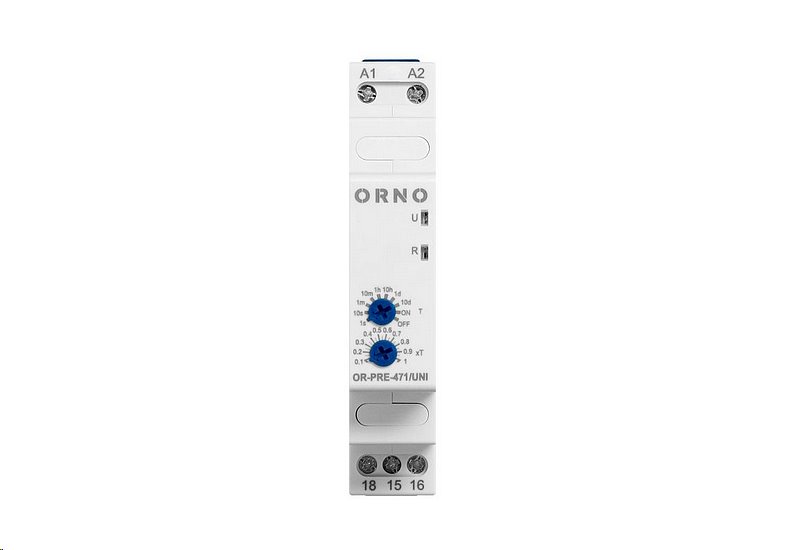

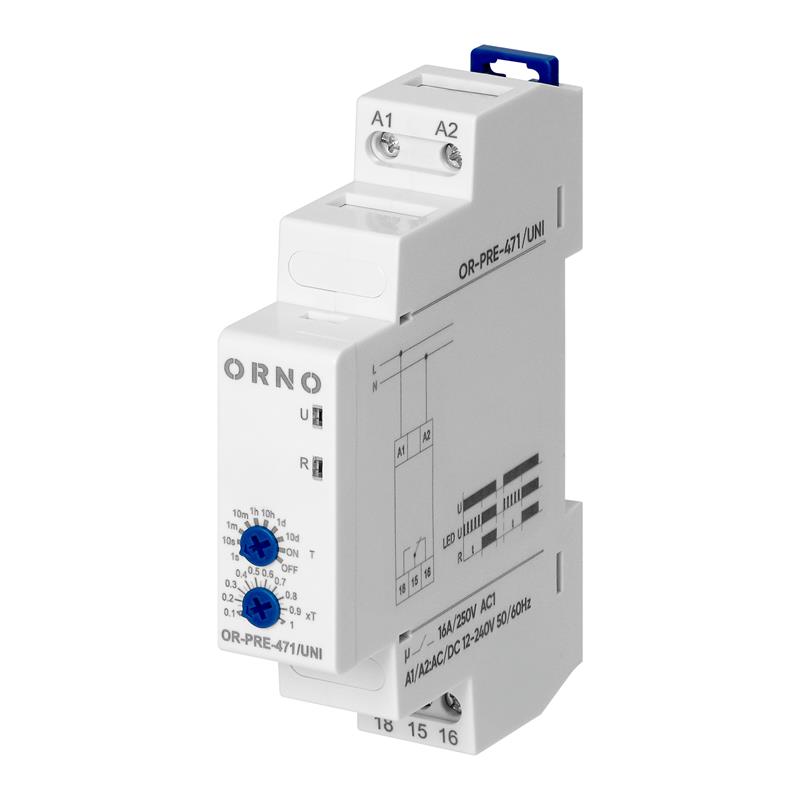

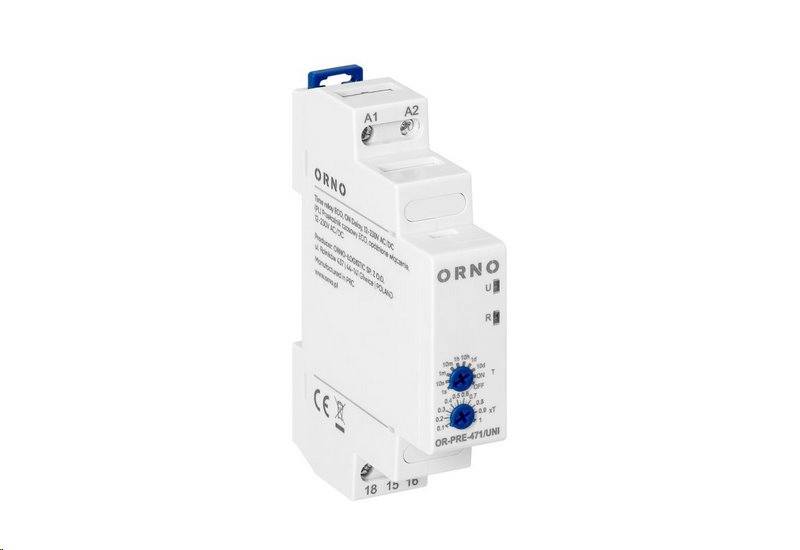

Relé časové ORNO OR-PRE-471/UNI

Relé časové ORNO OR-PRE-471/UNI 12-240VAC/DC na DIN lištu

Bezpečný start obvodů bez rázového zatížení

Při spínání výkonných elektrických spotřebičů, motorů nebo větších osvětlovacích celků často vzniká proudový ráz, který může vybavit jističe a ohrozit stabilitu sítě. Pokud potřebujete rozložit zátěž při náběhu systému nebo zajistit zpoždění startu ventilátoru či čerpadla po zapnutí jiného zařízení, narážíte na nutnost spolehlivého a přesného časování bez potřeby složitých řídicích jednotek a zbytečné kabeláže.

Časové relé ORNO OR-PRE-471/UNI s dedikovanou funkcí zpožděného sepnutí (zpožděný rozběh) tento problém elegantně a efektivně řeší. Díky univerzálnímu napájení 12–240 V AC/DC jej snadno integrujete do nízkonapěťových i standardních domovních rozvaděčů bez potřeby dalších transformátorů. Spínací kontakt dimenzovaný na 16 A s maximální zátěží 4000 VA s přehledem zvládne přímé spínání běžných okruhů. Instalace do standardních i průmyslových skříní je navíc zcela bezproblémová díky šířce pouhého 1 modulu (18 mm) a zacvakávací montáži na DIN lištu 35 mm.

Klíčové parametry a jejich přínos v praxi

• Univerzální napájecí napětí 12–240 V AC/DC — zajišťuje maximální flexibilitu použití v odlišných rozvodech od 12V řídicích obvodů po 230V síť.

• Zatížitelnost kontaktu 16 A / 4000 VA — umožňuje přímé spínání osvětlení, menších ohřevů nebo stykačů bez posilovacího relé.

• Funkce zpožděného sepnutí — efektivně chrání jističe před současným startem více spotřebičů a brání nežádoucím výpadkům sítě.

• Instalační šířka 1 modul (18 mm) — minimalizuje zabraný prostor v rozvaděči a šetří místo pro další kritické komponenty.

• Montáž na DIN lištu (TH-35) — standardizované provedení pro rychlou instalaci napříč moderními rozvodnicemi.

• Kvalitní šroubové svorky — pro pevné, trvanlivé a bezpečné připojení plných drátů i slaněných vodičů o průřezu až 2,5 mm².

• Odolnost vůči teplotním výkyvům — garantuje spolehlivou funkčnost i v nevytápěných průmyslových halách a rozvodnách.

Spolehlivé spínání a univerzální konektivita

Základem tohoto relé je vysoce kvalitní elektromechanický spínací prvek, který je dimenzovaný na trvalý proud 16 A, což u běžných odporových zátěží představuje celkový výkon až 4000 VA. Konstrukce přístroje se standardním krytím IP20 splňuje přísné evropské normy ČSN EN 60529, takže garantuje výbornou bezpečnost a elektrickou izolaci uvnitř rozvaděčové skříně. Výraznou přidanou hodnotou tohoto modelu je širokospektrální vstupní obvod, který plynule akceptuje napájení 12–240 V AC/DC (při frekvenci 50/60 Hz). Instalatéři ani prodejci tak nemusí držet skladem separátní verze relé — tento jeden univerzální prvek stabilně napájí aplikace v průmyslové automatizaci na 24 V DC, systémy chytrých domácností i klasické síťové obvody na 230 V AC.

Variabilita pro průmysl i rezidenční instalace

V každodenní praxi se časové relé ORNO uplatňuje ve dvou zcela odlišných situacích, které ale vyžadují stejnou úroveň spolehlivosti. Pro elektroinstalační firmy a správce velkých objektů je toto relé stavebním kamenem při řešení kaskádního spínání osvětlovacích okruhů či vytápění v halách. Relé se postará o bezpečný odstup mezi sepnutím jednotlivých sekcí a zabrání pádu hlavního přívodního jističe vlivem obrovského počátečního odběru. Koncoví uživatelé v domácnostech a na chalupách jej naopak zapojují pro řízení vzduchotechniky, odvětrávání nebo menších čerpadel — typicky pro zajištění zpožděného chodu ventilátoru v koupelně až určitou dobu po rozsvícení světla. V obou případech technikům stačí v rozvaděči vyhradit pouze 1 modul na DIN liště.

Pro koho je ORNO OR-PRE-471/UNI ideální

Jakožto prvek spadající do kategorie odborné elektroinstalace vyžaduje jeho zapojení a uvedení do provozu odpovídající elektrotechnickou kvalifikaci. Zařízení je navrženo s ohledem na potřeby profesionálů, kterým usnadňuje kompletaci řídicích celků. Z funkcí a univerzálního napájení nejvíce vytěží:

• Elektromontážní firmy a projektanti: Kteří potřebují odolný a cenově dostupný prvek pro fázování startu strojů, sekvenční zapínání hal a spolehlivé zamezení náběhovým rázům v síti.

• Výrobci průmyslových a domovních rozvaděčů (OEM): Ti ocení především mimořádně flexibilní vstupní napětí, díky kterému mohou tento konkrétní model bez obav navrhovat a unifikovaně osazovat do řídicích skříní na 24 V DC i 230 V AC.

• Pokročilí elektrotechnici a správci budov: Využijí ho k jednoduchému rozšíření existující automatizace pro údržbářské dílny, skleníky, kompresory, nebo pro odsávání prachu spouštějící se s přesným zpožděním po aktivaci hlavního stroje.

Technické specifikace

• Funkce: Zpožděné sepnutí — Umožňuje přesně definovat a odložit čas náběhu připojeného elektrického okruhu na základě řídicího signálu.

• Napájecí napětí: 12–240 V AC/DC (50/60 Hz) — Univerzální vstup zjednodušuje zapojení ve střídavých i stejnosměrných soustavách a redukuje počet nutných komponent na skladě.

• Jmenovitý proud kontaktu: 16 A (pro 250 V AC / 24 V DC) — Kapacita zcela dostačující pro přímé spínání většiny běžných jednofázových spotřebičů bez nutnosti dodatečného stykače.

• Maximální zátěž: 4000 VA — Vysoká propustnost navržená především pro výkonné odporové zátěže, klasická i topná tělesa.

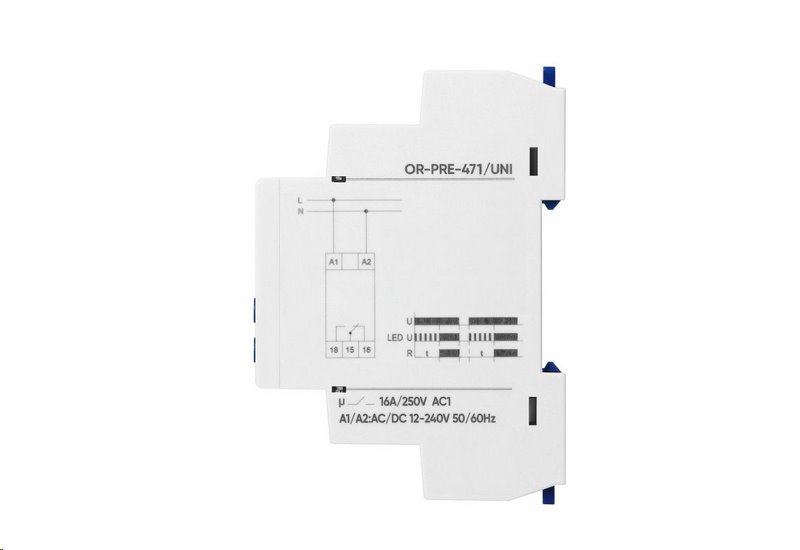

• Konfigurace kontaktu: 1 spínací/přepínací kontakt (1P / SPDT) — Poskytuje klasické spolehlivé reléové řešení pro rozpojení nebo sepnutí linky.

• Šířka modulu: 1 modul (18 mm) — Kompaktní velikost, která výrazně šetří cenné místo na liště v přeplněných domovních rozvodnicích.

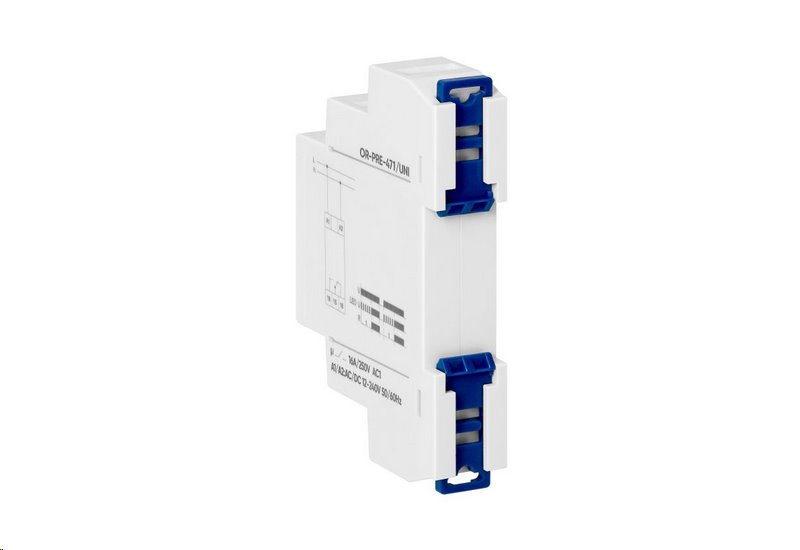

• Způsob montáže: DIN lišta (TH-35 / 35 mm) — Rychlá instalace nacvaknutím zajišťuje okamžitou a pevnou fixaci ve standardizovaných skříních.

• Připojovací svorky: Max. 2,5 mm² — Spolehlivé šroubové uchycení pro instalační kabely a ohebné licny opatřené lisovací dutinkou.

• Stupeň krytí: IP20 (dle normy ČSN EN 60529) — Standardní certifikovaná ochrana dotyku určená pro bezpečná zařízení instalovaná výhradně uvnitř uzavřených rozvaděčů.

• Celkové rozměry (Š × V × H): 18 × 90 × 65 mm — Rozměry perfektně lícující s běžnými DIN komponenty a typizovanými výřezy čelních krytů rozvaděče.

FAQ — Časté otázky zákazníků

1. Zvládne toto časové relé spínat velké okruhy s LED osvětlením? Ano, spínání zvládne, avšak při navrhování je nutné počítat se specifickým chováním a vysokým náběhovým proudem LED zdrojů. U objemnějších instalací LED světel doporučujeme před obvod předřadit instalační stykač určený přímo pro kapacitní zátěže, aby nedošlo k opálení kontaktů relé.

2. Musím před relé pro 12V stejnosměrné napájení zapojovat nějaký trafo předřadník? Nikoliv, v tom tkví hlavní výhoda tohoto modelu. Relé je vybaveno univerzálním vstupním obvodem, který vnitřně automaticky zpracuje napájecí napětí od 12 V do 240 V zcela nezávisle na tom, zda se jedná o napětí střídavé (AC) či stejnosměrné (DC).

3. Může relé odpojit zapnutý spotřebič po uplynutí předem nastaveného času? Tento konkrétní model (ORNO OR-PRE-471/UNI) má pevnou, jednu danou funkci, a to zpožděné sepnutí. Pokud do rozvaděče potřebujete zakomponovat funkci zpožděného vypnutí, blikače nebo multifunkční cyklovač, musíte zvolit multifunkční časové relé z naší nabídky (například řadu OR-PRE-472).

4. Na jak širokou nosnou DIN lištu se produkt instaluje? Přístroj je z výroby navržen pro standardizovanou evropskou montážní DIN lištu typu TH-35, která disponuje šířkou 35 mm a je běžně dostupná absolutně ve všech moderních bytových i průmyslových elektro rozvaděčích.

5. Vynuluje se nastavený odpočet času, pokud dojde k neočekávanému výpadku napětí? Ano. Jakmile dojde ke ztrátě napájecího napětí na vstupních svorkách (A1/A2), relé se ihned resetuje do výchozího stavu. Po opětovné obnově dodávky elektrické energie začne celou časovou sekvenci odpočítávat od začátku.

6. Jaký maximální průřez drátu lze reálně upnout do šroubových svorek relé? Klece připojovacích svorek na horní i spodní straně přístroje bezpečně, pevně a trvanlivě pojmou vodiče o maximálním povoleném průřezu 2,5 mm². K montáži lze použít jak pevný měděný drát, tak i ohebný slaněný vodič profesionálně opatřený lisovací dutinkou.

7. Je možné toto relé namontovat do venkovního pilíře nebo elektroměrového rozvaděče? Ano, instalace do venkovního prostředí je bez problémů možná, ale za přísného předpokladu, že samotná venkovní krabice či rozvaděč disponuje příslušným celkovým krytím (například IP65), které hermeticky chrání vnitřní přístroje před vlhkostí a stříkající vodou. Relé samotné má ochranu IP20 a nesmí přijít do přímého styku s vodou.
