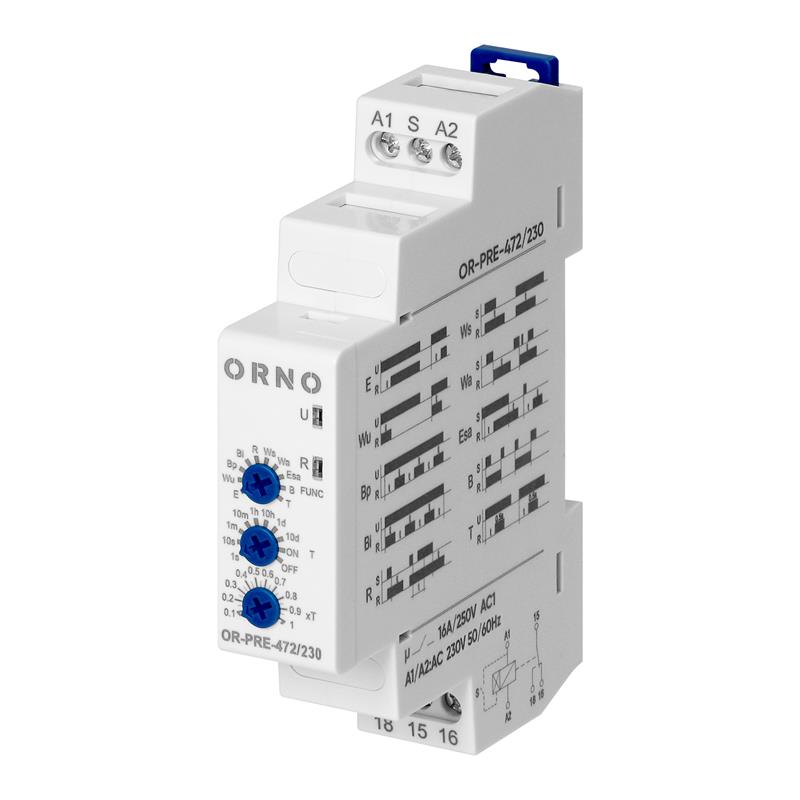

Relé časové ORNO OR-PRE-472/230VAC

Relé časové ORNO OR-PRE-472/230VAC na DIN lištu

Flexibilní řízení času pro průmysl i domácnost

Při stavbě nebo servisu elektrických rozvaděčů se často objevuje potřeba vyřešit zpožděné zapnutí ventilátoru, cyklické spínání čerpadla nebo časově omezený chod osvětlení. Místo toho, aby měl elektrikář v montážním kufru několik různých typů relé pro každou aplikaci zvlášť, je praktičtější nasadit multifunkční přístroj. Tím se zcela eliminují technologické prostoje a zdlouhavé doobjednávání jednorázových součástek pro každou úpravu v projektu.

Časové relé ORNO OR-PRE-472/230 sdružuje hned 10 různých provozních režimů, od klasického zpoždění až po asymetrické cyklovače. S integrovaným kontaktem konstruovaným na proud 16 A dokáže napřímo ovládat i výkonnější spotřebiče bez asistence externího stykače. Zařízení je stavěno pro přímé připojení na síť 230 V AC, přičemž jeho extrémně kompaktní profil zabírá na liště pouhý 1 DIN modul, což výrazně šetří kapacitu bytových rozvodnic i průmyslových skříní.

Klíčové parametry a jejich přínos v praxi

• 10 přednastavených časových funkcí — zastane práci vícero jednoúčelových modulů (zpožděný přítah, návrat, cyklovač atd.).

• Přímé spínání zátěže až 16 A — kontakt s přehledem zvládne přímé spínání topných těles či oběhových čerpadel bez dalšího stykače.

• Standardizované napájení 230 V AC — nasadíte jej přímo do běžné jednofázové sítě.

• Šířka pouhý 1 modul (18 mm) — efektivní řešení šetřící kritické místo i ve velmi hustě osazených domovních rozvodnicích.

• Plynule měnitelný rozsah časování — poskytuje velkou vůli nastavení od zlomků sekund až po hodiny nepřetržitého provozu.

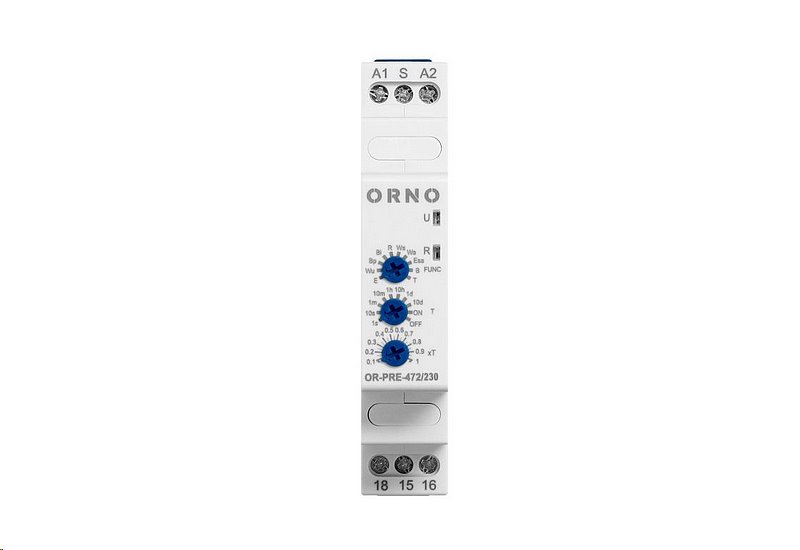

• Čelní otočné voliče — změnu funkce nebo času provedete během vteřiny obyčejným plochým šroubovákem.

Stabilní výkon pro každodenní spínání

Srdcem přístroje je spolehlivá elektronika zpracovávající vstup 230 V AC na povel pro vnitřní silové relé, které snese odporovou zátěž až 16 A. Oproti zastaralým mechanickým časovačům poskytuje model OR-PRE-472/230 vysokou přesnost opakování pracovních cyklů i po letech trvalého nasazení. Přepínací 1P kontakt (SPDT) dává maximální flexibilitu – můžete spotřebič v zadaném čase sepnout, nebo ho naopak od zdroje odpojit. Celá vnitřní architektura se navíc vyznačuje minimalizovanými tepelnými ztrátami, takže relé uvnitř skříně zbytečně netopí a nedegraduje tak sousední citlivé jističe.

Konkrétní nasazení na stavbě i v provozu

Díky 10 různým funkcím se prvek okamžitě přizpůsobí změně zadání od zákazníka. V B2B sféře jej elektromontéři často nasazují jako zpožďovač náběhu motoru nebo výkonného osvětlení ve skladech, aby ochránili hlavní jistič před masivním proudovým rázem při startu. V rezidenčním (B2C) scénáři zase tvoří spolehlivý základ pro řízení doběhu odsávacího ventilátoru v koupelnách. Relé detekuje impuls od vypínače světla a po jeho zhasnutí nechá motor ventilátoru běžet po vámi přednastavenou dobu (např. 6 minut), čímž důkladně vyvětrá zbytkovou vlhkost.

Pro koho je relé určeno

Elektrikáři a montážní firmy Univerzální nástroj pro naprostou většinu denních servisních zásahů. Pokud na stavbě zjistíte, že je nutné dodatečně vytvořit blikač nebo změnit zapnutí na zpožděné vypnutí, nemusíte jezdit pro nové díly. Stačí otočit nastavovacím voličem. Montáž však bezpodmínečně vyžaduje odbornou elektrotechnickou kvalifikaci.

Projektanti domovní automatizace a rozvaděčů Spolehlivý komponent s evropskou certifikací usnadňuje unifikaci elektro schémat. Standardizovaný rozměr pro montáž na běžnou nosnou lištu DIN 35 mm zaručuje bezproblémové osazení do jakékoliv komerční instalační skříně.

Technické specifikace

• Napájení: 230 V AC — Určeno pro přímé připojení na jednofázovou napájecí síť.

• Jmenovitý proud: 16 A — Kapacita kontaktů umožňující přímé ovládání většiny běžných odporových spotřebičů bez stykače.

• Počet a typ kontaktů: 1 přepínací (1P / SPDT) — Povoluje spínat, nebo rozpojovat připojený okruh.

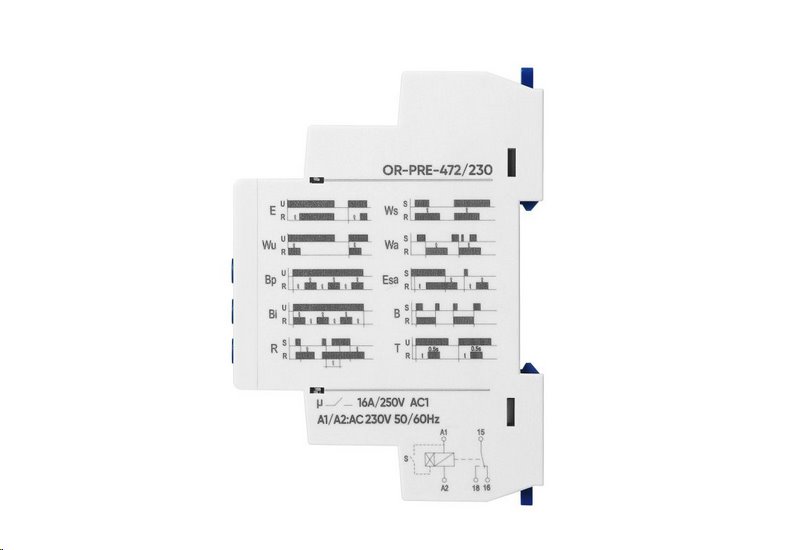

• Počet provozních funkcí: 10 — Zahrnuje zpožděný přítah, zpožděný návrat, různé formy cyklovače a generátorů impulsů.

• Montážní platforma: DIN lišta TH-35 — Kompatibilní úchyt pro naprostou většinu moderních elektrických rozvaděčů.

• Fyzické rozměry (šířka): 1 modul (18 mm) — Extrémně prostorově úsporné provedení na liště.

• Stupeň krytí: IP20 — Bezpečná provozní norma pro vnitřní uzavřené instalace (ochrana před pevnými tělesy a prstem).

• Značka: ORNO — Zavedený evropský producent prověřené elektroinstalační a bezpečnostní techniky.

FAQ — Časté otázky zákazníků

1. Zvládne s tímto relé spolehlivě fungovat i LED osvětlení? Ano, kontakty relé světelný okruh spolehlivě sepnou. Spínané zdroje u LED svítidel ovšem generují prudké náběhové proudy. Aby se kontakty relé nespékaly, doporučujeme na jeden přístroj připojit maximálně 200–300 W zátěže v LED diodách, u větších výkonů doplňte instalační stykač.

2. Dá se použít pro klasický zpožděný doběh koupelnového ventilátoru? Přesně pro to je určeno. Jedna z jeho 10 integrovaných funkcí zajišťuje právě „zpožděný návrat“. Ventilátor se spustí s rozsvícením a vypne se až za určený čas po zhasnutí světla.

3. Zvládnu změnit časování bez připojení k počítači? Ano, zařízení je plně analogově ovládané. Funkci i cílový čas nastavíte okamžitě pomocí dvou malých otočných šroubů (potenciometrů) na čelní straně relé. K úpravě vám stačí běžný křížový nebo plochý šroubovák.

4. Umí to fungovat i jako periodický blikač? Ano, zařízení obsahuje zabudovanou funkci asymetrického cyklovače. Může cyklovat buď s počáteční mezerou, nebo s počátečním spuštěním (impulsem). Uplatnění najde u varovných signálů nebo přečerpávacích nádrží.

5. Lze tohle konkrétní relé připojit do sítě na 24 V DC? Tento model (OR-PRE-472/230) nikoliv, jeho vnitřní elektronika je stavěna striktně na 230 V AC. Pro aplikace ve slaboproudu hledejte v naší nabídce variantu „UNI“, která akceptuje 12–240 V.

6. Vymaže se mi nastavený časový interval, když vypadne proud? Nevymaže. Jelikož pro volbu parametrů slouží mechanické otočné voliče, nastavené hodnoty zůstávají fyzicky zafixované i po odpojení hlavního přívodu elektřiny.

7. Můžu relé instalovat do venkovní sloupkové přípojky? Samotné časové relé má stupeň ochrany IP20, nesmí na něj tedy pršet ani na něj kondenzovat voda. Lze ho umístit ven, avšak pouze do utěsněné a uzamčené instalační skříně s garantovaným krytím minimálně IP65.
