Sada pro solární ohřev vody GETI GWH02D 2275Wp 5x PV TRINA Solar

GETI GWH02D 2275 Wp — Kompletní sada FV ohřevu vody, 5× Trina N-type, bez přetoků do sítě


Solární ohřev vody: 2275 Wp výkonu, nulové přetoky, způsobilost pro dotaci NZÚ

Elektřina ze sítě dnes tvoří největší část nákladů na ohřev teplé vody v domácnosti — a přitom je to právě ohřev vody, kde se fotovoltaická energie využívá nejjednodušeji a nejefektivněji. Tento systém nevyžaduje baterie, neřeší se přetoky do sítě a nevzniká žádná povinnost oznámení distribuci. Pět bifaciálních panelů Trina Solar s technologií N-type i-TOPCon a celkovým výkonem 2275 Wp dodává energii přímo do bojleru přes regulátor GETI GWH02D MPPT, který ji s účinností >99 % přeměňuje na střídavé napájení topného tělesa.

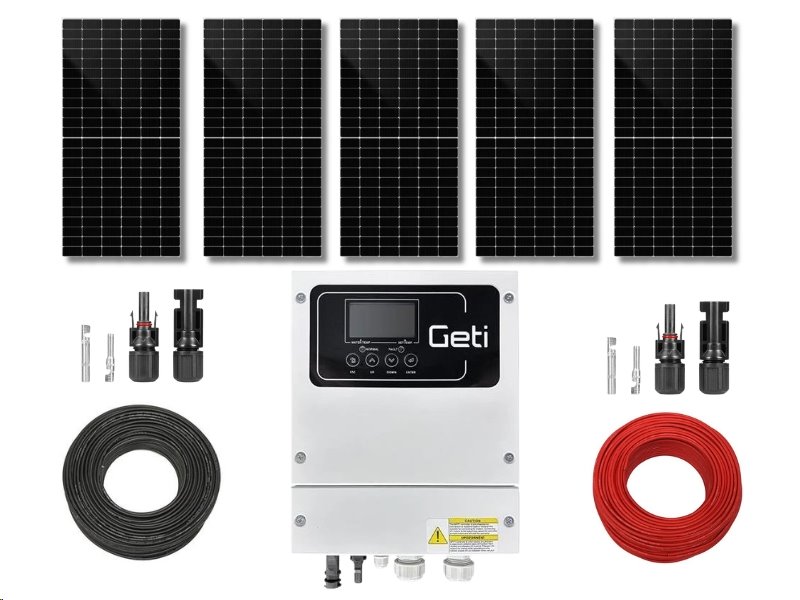

Sada je navržena jako kompletní instalační celek — obsahuje 5× panel Trina TSM-NEG9R.28, regulátor GETI GWH02D 4kW, 50 m solárního kabelu H1Z2Z2-K 6 mm² (25 m černého + 25 m červeného) pro přívod až do vzdálenosti 12–15 m od střechy k regulátoru a 2× sadu MC4 konektorů pro bezpečné propojení panelů. Regulátor automaticky přepíná mezi FV a sítí 230 V AC — v oblačném počasí nebo v noci dohřeje vodu ze sítě na nastavenou teplotu.

Co rozhoduje při výběru — parametry, na nichž závisí výtěžnost i bezpečnost systému


• N-type i-TOPCon technologie panelů (22,8 % účinnost) — generace po klasickém PERC; nižší degradace (max. 1 % v 1. roce, max. 0,4 % ročně dále) znamená o cca 8–12 % více vyrobené energie za 25 let oproti standardním monokrystalickým modulům.
• Konstrukce dual-glass — eliminuje riziko prasknutí zadního polymeru při krupobitích a pohybu sněhu.
• MPPT regulátor GETI GWH02D, účinnost >99 % — sleduje bod maximálního výkonu panelů v reálném čase a přizpůsobuje odběr tak, aby systém pracoval na svém maximu i při proměnlivém osvitu; bez MPPT by ztráty na regulátoru dosahovaly 5–15 %.
• Automatické přepínání FV/AC s bypass obvodem — při poklesu FV napětí pod 120 V přepne regulátor ohřev na síť 230 V AC; díky elektrickému oddělení obou zdrojů nevznikají přetoky do distribuční sítě a systém nevyžaduje oznámení distributorovi.
• Solární kabel H1Z2Z2-K 6 mm², 1500 V DC — průřez 6 mm² je dimenzován pro výkonové ztráty pod 1 % při délce 25 m; kabel je certifikován pro venkovní použití, UV stabilní a odolný teplotám od −40 do +90 °C.
• MC4 konektory, IP68 — průmyslový standard pro solární instalace; zabraňují záměně polarity a vytváří vodotěsné spojení bez nářadí speciálního klíče (použitelné s MC4 montážním klíčem).
• IP65 krytí regulátoru — možnost instalace v technické místnosti, garáži nebo ve venkovní skříni; odolné vůči kondenzaci a drobným postřikům.
• Záruky panelů: 25 let na produkt, 30 let na výkon — výrobce garantuje, že výkon po 30 letech neklesne pod 87,4 % jmenovité hodnoty.
• Způsobilost pro NZÚ Light 2025 — regulátor i panely splňují technické podmínky dotace; kombinace může pokrýt většinu nebo celé náklady na instalaci pro rodinné domy.
• Teplotní čidlo (3 m) v balení — regulátor měří teplotu vody v bojleru přímo; bez čidla by nebylo možné nastavit oddělené teploty pro ohřev z FV a z AC sítě.

Minimální počáteční investice při nákupu na splátky


Jak systém funguje v každodenním provozu a co ocení instalatér při montáži


Panely Trina Vertex S+ jsou navrženy pro snadnou manipulaci — rozměr 1762 × 1134 × 30 mm a hmotnost 21 kg umožňují montáž ve dvou osobách bez zdvihacích pomůcek. Hliníkový anodizovaný černý rám zapadne do standardních upevňovacích systémů kompatibilních s výškou rámu 30 mm (většina systémů SC, Solarmi, K2 Systems). Duální sklo — 1,6 mm AR-coated sklo vpředu, 1,6 mm tvrzené sklo vzadu — eliminuje potřebu pravidelného čištění rubové strany a odolá zatížení sněhem 5400 Pa a větrem 4000 Pa (testovací hodnoty IEC 61215).

Regulátor GETI GWH02D se montuje na zeď šroubováním, připojení panelů přes MC4 konektory nevyžaduje šroubování drátů pod napětím — panely se jednoduše zastřeší (zakryjí) při zapojování a pak odhalí. LED displej po prvním spuštění okamžitě zobrazuje aktuální PV výkon, PV napětí a nastavenou i aktuální teplotu vody — bez nutnosti mobilní aplikace nebo cloudového účtu. Teplotní čidlo se zasune do jímky bojleru a připojí ke svorkám regulátoru (3m kabel je v balení).

Systém v praxi: dva odlišné scénáře nasazení


Rodinný dům s bojlerem 150–200 l (B2C): Systém s 5 panely v sérii (celkové napětí série cca 5 × 45 V = 225 V DC při MPP) splňuje vstupní rozsah regulátoru 160–350 V DC. V letních měsících (duben–září) sada při střední denní insolaci 4–5 kWh/m² vyrobí denně 7–10 kWh, což pokryje energetickou potřebu ohřevu 150 l vody z 10 °C na 55 °C (≈ 7,5 kWh) bez odběru ze sítě. Mimo sezónu nebo v oblačném počasí regulátor automaticky dohřeje vodu ze sítě na nastavenou teplotu pro AC (lze nastavit odlišně od PV teploty). Investice se při ceně elektřiny 6 Kč/kWh a ročním výnosu cca 1 800–2 200 kWh může navrátit za 3–5 let (bez dotace).

Bytový dům nebo administrativní objekt (B2B): Regulátor GETI GWH02D umožňuje připojení topného tělesa až do 4000 W / 230 V AC. V komerčních objektech s větším bojlerem (300–500 l) lze systém doplnit o druhý regulátor s dalšími panely a využít dvě topná tělesa. Bypass architektura (bez přetoků do sítě) zjednodušuje správní a legislativní stránku instalace — nevyžaduje licenci výrobce elektřiny pro instalaci pod 10 kWp, která by jinak přidávala byrokratickou zátěž.

Pro koho je sada určená


Majitelé rodinných domů s bojlerem na 230V jsou primárním uživatelem — kdo má šikmou nebo plochou střechu s orientací J/JV/JZ a možností vést kabel do technické místnosti, může tento systém zprovoznit s jednou montáží za jeden den. Není potřeba výměna stávajícího bojleru, pokud má odporové topné těleso a bimetalový termostat (elektronicky řízené termostaty nejsou kompatibilní s regulátorem GWH02D).

Instalatéři a elektrikáři ocení kompletnost sady — vše pro kabeláž a zapojení panelů je součástí balení, MC4 konektory jsou originální a umožňují čistý, revizně přijatelný spoj. Instalaci musí provést osoba s příslušnou elektrotechnickou kvalifikací (dle ČSN EN 50110 minimálně osoba poučená, reálně doporučena kvalifikace §6 nebo §7 dle Vyhlášky 50/1978 Sb.).

Správci budov a facility manažeři v B2B segmentu mohou systém nasadit jako první krok snižování provozních nákladů bez nutnosti řešit přetoky, instalaci bateriového úložiště nebo licencování výroby elektřiny.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.

Udržitelnost a ekologie


Panely Trina Solar TSM-NEG9R.28 splňují RoHS a jsou označeny EU WEEE COMPLIANT s recyklovatelným obalem. Výrobce je certifikován dle ISO 14001 (environmentální management) a ISO 14064 (verifikace emisí skleníkových plynů). Dual-glass konstrukce modulů je plně recyklovatelná — sklo, hliník a křemíkové články lze separovat standardními procesy zpracování PV odpadů. Systém funguje bez chemikálií (žádné solární kapaliny na rozdíl od termických solárních kolektorů) a nevyžaduje servisní zásahy v prvních 10 letech provozu.

Technické specifikace


Panely — 5× Trina Solar TSM-455NEG9R.28 Vertex S+

• Typ článků: N-type i-TOPCon monokrystalický křemík — technologie nižší rekombinace nosičů náboje, vyšší výtěžnost za nízkého osvitu oproti PERC.
• Jmenovitý výkon (STC): 455 Wp / panel; celková sada 2275 Wp — STC: 1000 W/m², 25 °C, AM 1,5.
• Účinnost modulu: 22,8 % — jedna z nejvyšších hodnot u standardních střešních rozměrů dostupných na trhu.
• Napětí v MPP (VMPP): 45,0 V — při sériovém zapojení 5 panelů celkem 225 V DC (v rozsahu regulátoru 160–350 V DC).
• Proud v MPP (IMPP): 10,11 A
• Napětí naprázdno (VOC): 53,4 V (série 5 panelů: 267 V DC)
• Zkratový proud (ISC): 10,77 A
• Maximální systémové napětí: 1500 V DC (IEC) — panely lze zapojit i do větších stringů.
• Maximální pojistka série: 25 A
• Teplotní koeficient výkonu: −0,29 %/°C — při teplotě 50 °C výkon klesá cca o 7 % oproti STC, stále lepší než standardní PERC (−0,34 %/°C).
• NOCT: 43 °C (±2 °C) — nižší provozní teplota článku znamená vyšší skutečný výkon v letních dnech.
• Degradace: max. 1 % v 1. roce, max. 0,4 % ročně od 2. do 30. roku — po 30 letech garantovaný výkon min. 87,4 % jmenovité hodnoty.
• Konstrukční zatížení: sníh 5400 Pa, vítr 4000 Pa (testovací hodnoty IEC)
• Přední sklo: 1,6 mm tvrzené sklo s AR (antireflexní) vrstvou a vysokou propustností
• Zadní sklo: 1,6 mm tvrzené sklo (dual-glass / bifaciální konstrukce)
• Rám: 30 mm anodizovaný hliník, černý
• Rozměry: 1762 × 1134 × 30 mm
• Hmotnost: 21,0 kg / panel
• Konektor: MC4 EVO2 (TS4 kompatibilní), IP68
• J-Box: IP68
• Certifikace: IEC 61215, IEC 61730, IEC 61701 (salt mist), IEC 62716 (ammonia), ISO 9001, ISO 14001, ISO 45001, ISO 14064, EU WEEE
• Záruka na produkt: 25 let; záruka na výkon: 30 let

Regulátor — GETI GWH02D MPPT 4kW

• Typ: Solární MPPT invertor/regulátor pro přímý FV ohřev vody (odporová zátěž)
• Vstupní napětí PV (VDC): 160–350 V DC — odpovídá sérii 4–7 panelů Trina 455 Wp
• Vstupní napětí AC: 230 V AC (záložní síťový vstup)
• Výstupní napětí: 0–260 V AC (čtvercová vlna pro odporovou zátěž)
• Maximální výkon: 4000 W
• Vstupní proud z PV: max. 20 A
• Výstupní proud AC: max. 20 A
• Typ zátěže: odporová s bimetalovým termostatem — není kompatibilní s elektronikou řízenými termostaty
• Minimální odpor zátěže: 13 Ω (maximální výkon 4 kW při 230 V)
• MPPT: ANO — sledování bodu maximálního výkonu v reálném čase
• Účinnost: >99 %
• Priorita vstupů: FV panely (primární), síť 230 V AC (záloha při PV < 120 V)
• Bypass: ANO — elektrické oddělení FV a AC okruhů, žádné přetoky do sítě
• Pracovní režimy: Ostrovní (pouze FV) / Automatický (FV + síť)
• Displej: LED — zobrazuje PV výkon, PV napětí, aktuální a nastavenou teplotu vody (PV i AC), provozní stav, chybový stav
• Nastavení teploty: nezávislé pro PV a AC režim
• Teplotní čidlo: ANO, délka kabelu 3 m (součástí balení)
• Chlazení: pasivní (bez ventilátoru, tichý provoz)
• Ochrana: zkrat na vstupu, přehřátí, přepětí
• Připojení PV: MC4 konektory
• Připojení AC: šroubovací svorky
• Pracovní teplota: −25 až +55 °C
• Krytí: IP65
• Rozměry: 255 × 201 × 95 mm
• Hmotnost: 3 kg
• Materiál skříně: hliník + kov
• Způsobilost: NZÚ a NZÚ Light 2025

Solární kabel H1Z2Z2-K 6 mm²

• Průřez: 6 mm² — dimenzován pro přenosové ztráty < 1 % při délce 25 m a proudu 10 A
• Maximální napětí: 1500 V DC (vhodný pro všechny komerční FV systémy)
• Norma: H1Z2Z2-K (solární kabel dle EN 50618)
• UV stabilita: ANO — odolnost vůči degradaci ultrafialovým zářením po dobu životnosti panelů
• Teplotní rozsah: −40 až +90 °C
• Délka v sadě: 25 m černý + 25 m červený = celkem 50 m
• Použití: propojení panelů + přívod do regulátoru (max. vzdálenost střecha–regulátor cca 12–15 m s rezervou)

MC4 konektory

• Typ: MC4 samec + samice (2 sady v balení)
• Krytí: IP67/IP68 — vodotěsné, vhodné pro venkovní instalaci
• Použití: propojení panelů v sérii a zakončení stringů

FAQ — Časté otázky zákazníků


1. Kolik panelů je potřeba zapojit do série a proč není možné je zapojit paralelně?

Regulátor GETI GWH02D vyžaduje vstupní napětí 160–350 V DC. Jeden panel Trina 455 Wp má VMPP 45 V — jeden panel nestačí (45 V < 160 V), nutná minimálně 4 kusy v sérii (4 × 45 V = 180 V). Sada obsahuje 5 panelů v sérii (5 × 45 V = 225 V), což je uprostřed pracovního rozsahu. Paralelní zapojení by napětí nezvýšilo, proud by sice vzrostl, ale regulátor by pracoval mimo rozsah.

2. Musím vyměnit bojler, nebo stačí ten stávající?

Stávající bojler je kompatibilní, pokud jeho topné těleso je odporové (standardní topná spirála nebo tyč) a termostat je bimetalový (mechanický). Elektronikou řízené termostaty (digitální, NTC řídicí deska) nejsou s regulátorem GWH02D kompatibilní — způsobily by chybný provoz nebo poškození regulátoru.

3. Musím systém hlásit distributorovi elektřiny?

Ne. Regulátor GETI GWH02D používá bypass architekturu — FV a AC okruhy jsou elektricky odděleny. Energie z panelů jde výhradně do topného tělesa, přetoky do sítě jsou fyzicky nemožné. Systém nevyžaduje oznámení distributorovi ani licenci výrobce elektřiny (na rozdíl od gridových FV systémů).

4. Lze systém použít pro dotaci NZÚ Light 2025?

Ano, regulátor i panely splňují technické podmínky programu NZÚ Light. Dotace může pokrýt až 100 % nákladů na pořízení a instalaci systému pro rodinné domy. Podmínkou je odborná instalace a předložení technické dokumentace — doporučujeme ověřit aktuální podmínky na webu SFŽP, protože parametry programu se průběžně aktualizují.

5. Kdo smí systém instalovat?

Zapojení DC části (panely, kabel, MC4 konektory) a připojení regulátoru k bojleru a síti 230 V AC musí provést osoba s elektrotechnickou kvalifikací — reálně alespoň §6 (samostatně) nebo §7 (řídící) dle Vyhlášky 50/1978 Sb. Neodborná instalace může způsobit požár nebo úraz elektrickým proudem.

6. Jaký je rozdíl oproti termickým solárním kolektorům?

Termické kolektory ohřívají teplonosnou kapalinu v kolektoru a předávají teplo do bojleru přes výměník. Tento FV systém přeměňuje světlo na elektřinu a napájí přímo topné těleso v bojleru — bez kapalin, bez čerpadel, bez výměníku. Výhodou je nulová údržba, nižší pořizovací náklady a způsobilost pro dotaci NZÚ Light. Nevýhodou je závislost na elektrickém topném tělese v bojleru (plynové bojlery nejsou kompatibilní).

7. Co se stane v oblačném počasí nebo v noci?

Regulátor sleduje napětí FV vstupu průběžně. Při poklesu pod 120 V (hluboká oblačnost nebo noc) automaticky přepne ohřev vody na síť 230 V AC — voda se dohřeje na nastavenou teplotu pro AC provoz. Obě teploty (PV i AC) lze nastavit nezávisle, což umožňuje například nechat PV ohřívat na 55 °C a AC zálohu aktivovat jen při poklesu pod 45 °C.

8. Jak dlouhý kabel mohu použít mezi střechou a regulátorem?

Sada obsahuje 2× 25 m = 50 m kabelu H1Z2Z2-K 6 mm², z nichž každý vede jeden pól (+ a −). Průřez 6 mm² je dimenzován pro ztráty pod 1 % při proudu 10 A a délce 25 m — tedy pro vzdálenost střecha–regulátor až cca 12–15 m s dostatečnou rezervou. Pro delší vzdálenosti doporučujeme přejít na průřez 10 mm².

9. Lze k regulátoru GETI GWH02D připojit více než 5 panelů?

Regulátor zvládne výkon až 4000 W při vstupním napětí do 350 V DC. Sada 5× 455 Wp = 2275 Wp; teoreticky lze přidat 6. panel (sériové napětí 6 × 53,4 V VOC = 320 V — stále pod limitem 350 V), čímž výkon stoupne na 2730 Wp. Sedm panelů v sérii (7 × 53,4 V = 374 V VOC) by překročilo maximální systémové napětí regulátoru — nepřípustné. Při jakékoli změně zapojení nad dodanou sadu vždy proveďte výpočet s hodnotami VOC (ne VMPP).
