Sada pro solární ohřev vody VOLT 3000 GREEN BOOST 2730Wp 6x PV TRINA Solar

Sada pro solární ohřev vody VOLT GREEN BOOST 2730 Wp — teplá voda ze slunce bez baterie i sítě

Konec plateb za ohřev vody: 2730 Wp bifaciálních panelů Trina s regulátorem MPPT do 3 kW

Ohřev teplé užitkové vody patří v typické domácnosti k největším položkám spotřeby elektrické energie — v průměru 15–25 % celkové roční spotřeby. Bojler napájený přímo z fotovoltaiky tuto zátěž eliminuje bez nutnosti bateriového uložiště nebo síťového připojení. Jenže nesprávně zvolená sestava — podvýkonné panely, nekompletní kabeláž nebo regulátor bez MPPT — znamená nedostatečný ohřev a frustraci z každodenního kompromisu.

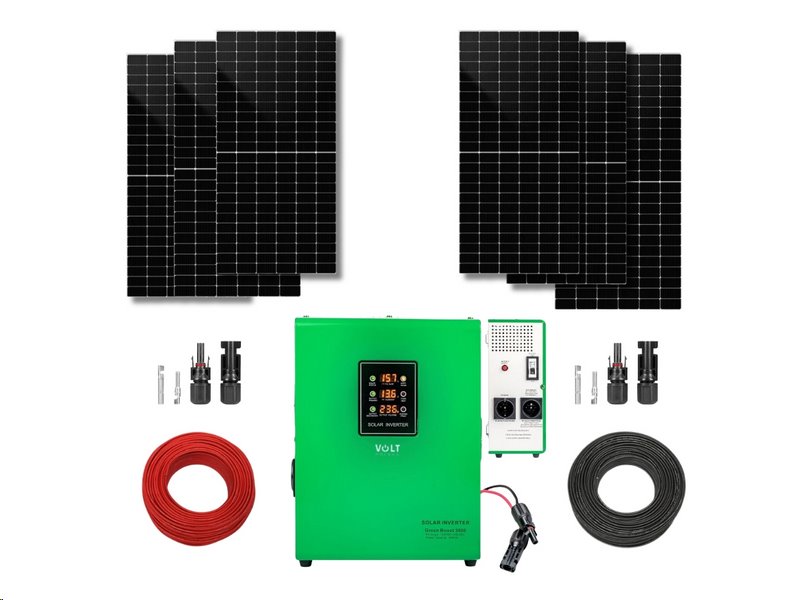

Tato sada řeší problém od první šroubky: 6× bifaciální panel Trina Solar TSM-NEG9R.28 Vertex S+ 455 Wp s technologií N-type i-TOPCon a regulátor VOLT GREEN BOOST MPPT-3000 jsou navzájem ověřená kombinace. Celkový instalovaný výkon 2730 Wp pokryje bojler do 3 kW s prioritním přepínáním mezi dvěma výstupy. Součástí sady jsou 25 m solárního kabelu H1Z2Z2-K 6 mm² v obou polaritách a 2× sada originálních konektorů MC4 — vše, co instalatér potřebuje k dokončení zapojení panely → regulátor.

Parametry, které rozhodují o výtěžnosti a spolehlivosti celé sady


• Technologie N-type i-TOPCon s bifaciálním sklem — panel pracuje i se světlem odraženým od střešního povrchu; oproti standardním monokrystalickým modulům téže třídy dosahuje vyšší výtěžnosti při rozptýleném záření a přechodném oblačném počasí.
• Účinnost panelu 22,8 % při STC — nejvyšší hodnota v segmentu 455 Wp s rozměry 1762 × 1134 × 30 mm, méně panelů na stejný výkon = nižší náklady na montáž.
• Degradace max. 0,4 % ročně od 2. roku — po 30 letech provozu panel stále dodává min. 87,4 % jmenovitého výkonu; výrobní záruka Trina Solar 25 let, výkonová záruka 30 let.
• MPPT regulátor VOLT GREEN BOOST 3000 — sledovač maximálního výkonu automaticky hledá optimální pracovní bod panelů; účinnost konverze > 94 %, vstupní rozsah DC 120–350 V, výstup 2× zásuvka 230 VAC (prioritní + závislý výstup pro dva spotřebiče).
• Bez baterie, bez sítě — regulátor pracuje v čistě ostrovním režimu; pro funkci bojleru stačí dostatečné sluneční záření, žádná dobíjecí infrastruktura.
• Prioritní a závislý výstup — bojler 1 (primární spirála) se ohřívá jako první; teprve když ho termostat odpojí, regulátor automaticky přepne výkon na výstup 2 (druhý bojler, akumulační nádoba nebo přímotop).
• Kabel H1Z2Z2-K 6 mm² / 1500 V DC — průmyslový průřez vhodný pro šestipanelovou sérii, plně UV odolný, certifikovaný pro systémy do 1500 V; 25 m v každé polaritě pokryje standardní vzdálenost střecha → technická místnost.
• Konektory MC4 IP67 — samosvorné provedení, odolnost vůči UV záření a vodě; standardní průmyslový formát kompatibilní s panely i regulátorem.
• Splňuje podmínky NZÚ Light 2025 — regulátor je akceptován v rámci dotačního programu pro ohřev TUV, pokud zásobník obsahuje dvě spirály nebo je bivalence zajištěna výměníkem.

Dvě spirály, dvě aplikace: jak sada funguje v reálné instalaci


Rodinný dům se dvěma bojlery:

Primární výstup regulátoru napájí bojler v koupelně (1,5–2 kW spirála). Jakmile teplota dosáhne nastaveného termostatu a ten odpojí spirálu, VOLT GREEN BOOST automaticky přepíná výkon na výstup 2 — druhý zásobník v technické místnosti, který funguje jako tepelná akumulace pro večerní špičku. Výsledek: dům využívá sluneční energii bez přebytků, bez ztráty a bez nutnosti síťového přetoků.

Chata nebo objekt bez připojení k síti (off-grid):

Regulátor pracuje v čistě ostrovním režimu — nepotřebuje síťové napájení ani zálohovací baterie. Při výkonu soustavy 2730 Wp a denním úhrnu ozáření typickém pro střední Čechy (3,5–4,5 kWh/m²/den v letních měsících) sada dodá 7–10 kWh denně — dostatek pro ohřev 150–200 l vody na 50–60 °C. V kombinaci s plynovým kotlem nebo tepelným čerpadlem jako záložním zdrojem lze systém provozovat celoročně.

Výkon, který čísla potvrzují


Šest panelů Trina Solar s Vmpp = 45,0 V je zapojeno sériově; celkové napětí řetězu při STC dosahuje 270 V DC — ideálně ve středu pracovního rozsahu regulátoru 120–350 V DC. Regulátor tím pracuje s maximální účinností MPPT, nikoli na hranici specifikace. Celkový zkratový proud série při STC: 10,77 A — pod limitem 14 A, který regulátor zvládne bez tepelného omezení.

Degradace panelů N-type i-TOPCon je 0,4 % ročně oproti 0,45–0,55 % u standardních PERC modulů. Na horizontu 20 let to znamená o 2–5 % více vyrobené energie ze stejné instalované plochy — při ceně elektřiny 5 Kč/kWh a výrobě 2 MWh/rok jde o úsporu přes 2 000 Kč ročně jen z nižší degradace.

Dvojité sklo (přední 1,6 mm AR kalené + zadní 1,6 mm kalené) zvyšuje požární odolnost a splňuje normy zatížení: 5 400 Pa sněhová zátěž a 4 000 Pa větrná zátěž (testovací hodnoty dle IEC). Panely přežijí i extrémní české zimy bez deformací rámu.

Pro koho je sada určena


Majitelé rodinných domů a chat — kdo platí za ohřev TUV elektřinou z distributorské sítě a chce fixní investici s jasnou dobou návratnosti. Sada je navržena tak, aby zvládl instalaci každý zkušený elektrikář bez specializace na FVE — regulátor nepotřebuje konfiguraci softwaru, stačí mechanicky správné zapojení DC vstupu a AC výstupu.

Elektrikáři a FVE instalatéři — kompletní sestava eliminuje kompletaci z jednotlivých komponentů a riziko nekompatibility. Kabel 6 mm² je předřezán na 25 m pro každou polaritu; konektory MC4 odpovídají průměru kabelu. Instalatér přichází na stavbu s jedinou položkou objednávky, nikoli se čtyřmi.

Správci nemovitostí a provozovatelé off-grid objektů — chat, rekreaček, zemědělských budov nebo objektů s omezeným síťovým připojením, kde je solární ohřev TUV ekonomicky výhodnou alternativou k LPG nebo elektrickému přímotopu.

Pozor: Zařízení smí instalovat pouze oprávněná osoba s osvědčením dle vyhlášky č. 50/1978 Sb. a kvalifikací elektromontér fotovoltaických systémů (kód 26–014-H). Nesprávné nastavení parametrů regulátoru není kryto zárukou.



Co sada zvládne v praxi: modelový příklad 200l bojler


Ohřev 200litrového bojleru z 12 °C na 50 °C vyžaduje přibližně 8,7 kWh energie denně. Soustava 2730 Wp dodá za průměrný letní den (červen–srpen) kolem 10–11 kWh — bojler je tedy plně ohřátý ze slunce bez jakéhokoli příspěvku ze sítě.

V přechodných měsících (duben, květen, září) sada pokryje 70–90 % potřeby a síť nebo plynový kotel dohřeje jen zbytek. V zimě (prosinec–leden) výroba klesne na 2–3 kWh denně a zálohovací ohřev přebírá hlavní roli. Celkem vychází přibližně 6–7 měsíců v roce, kdy sada funguje jako jediný zdroj tepla pro bojler.

Při ceně elektřiny 5 Kč/kWh a ročním pokrytí kolem 70 % potřeby TUV vychází roční úspora na přibližně 11 000–13 000 Kč.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Udržitelnost a ekologie


Panely Trina Solar TSM-NEG9R.28 jsou certifikovány dle ISO 14001 (systém environmentálního managementu), splňují EU-28 WEEE (recyklace elektroodpadu) a jsou dodávány v recyklovatelném obalu. Prohlášení o vlivu na životní prostředí je vydáno dle ISO 14025 (Environmental Product Declaration). Technologie N-type i-TOPCon nevyužívá při výrobě článků silnoplošné pastování stříbra ve stejném rozsahu jako PERC, což snižuje uhlíkovou stopu na Wp oproti předchozí generaci modulů.

Technické specifikace


Panely: Trina Solar TSM-NEG9R.28 Vertex S+ 455 Wp (6× v sadě)

• Technologie článků: N-type i-TOPCon monocrystalline — nižší degradace a lepší výtěžnost za sníženého ozáření oproti PERC.
• Výkon (STC): 455 Wp — jmenovitý výkon za standardních testovacích podmínek (1000 W/m², 25 °C).
• Počet článků: 144 (bifaciální duální sklo) — větší plocha sběru záření přes zadní stranu panelu.
• Účinnost modulu: 22,8 % — maximální hodnota série NEG9R.28 při rozměrech 1762 × 1134 × 30 mm.
• Napětí maximálního výkonu (Vmpp): 45,0 V — sériové zapojení 6× panelů = 270 V DC, ideálně v pracovním rozsahu regulátoru.
• Proud maximálního výkonu (Impp): 10,11 A
• Napětí naprázdno (Voc): 53,4 V — při sérii 6 panelů Voc = 320,4 V DC (< 350 V limit regulátoru, avšak pozor na nízké teploty, viz FAQ).
• Zkratový proud (Isc): 10,77 A — pod limitem 14 A maximálního vstupního proudu regulátoru.
• Max. systémové napětí: 1500 V DC (IEC) — umožňuje delší řetězce při jiných konfiguracích.
• Max. pojistka série: 25 A
• Teplotní koeficient Pmax: –0,29 %/°C — velmi nízká tepelná degradace; v létě panel ztrácí výkon méně než standardní PERC moduly.
• NOCT: 43 °C (±2 °C) — nominální provozní teplota článku za reálných podmínek.
• Provozní teplota: –40 až +85 °C
• Přední sklo: 1,6 mm kalené, AR coating, vysoká propustnost světla.
• Zadní sklo: 1,6 mm kalené (bifaciální design) — zvyšuje pevnost a požární odolnost, umožňuje sběr odraženého záření.
• Rám: 30 mm eloxovaný hliník, černý — korozivzdorný, esteticky nenápadný na střeše.
• Kabeláž panelu: FV kabel 4,0 mm², délka 1100/1100 mm (landscape)
• Konektor panelu: MC4 EVO2 / TS4
• Rozměry: 1762 × 1134 × 30 mm
• Hmotnost: 21,0 kg / panel
• Sněhová zátěž: 5 400 Pa (testovací hodnota dle IEC)
• Větrná zátěž: 4 000 Pa (testovací hodnota dle IEC)
• Certifikace: IEC 61215, IEC 61730, IEC 61701, IEC 62716, ISO 9001, ISO 14001, ISO 45001, EU-28 WEEE
• Záruka na výrobní provedení: 25 let
• Záruka na výkon: 30 let (max. degradace 1 % první rok, max. 0,4 % ročně od 2. roku; min. výkon 87,4 % po 30 letech)


Regulátor: VOLT GREEN BOOST MPPT-3000

• Model: Green Boost MPPT-3000 (ref. 3SR3000001, výrobce Volt Polska)
• Vstupní napětí (DC): 120–350 V — rozsah pokrývá sériové zapojení 4–9 standardních panelů 400–455 Wp.
• Výstupní napětí (AC): 120–245 V — přizpůsobuje se vstupnímu napětí řetězu, ve stabilním středním pásmu dosahuje cca 230 V.
• Průběh výstupního napětí: modifikovaná sinusovka — vhodná pro odporová topná tělesa; pro elektronické spotřebiče nutno ověřit kompatibilitu.
• Frekvence výstupu: 50 Hz
• Maximální výstupní výkon: 3000 W
• Max. výkon připojených panelů: 4500 W (celková sada 2730 Wp je pod tímto limitem)
• Max. vstupní proud ze solárních panelů: 14 A — Isc soustavy 10,77 A je pod limitem.
• Funkce MPPT: ano — automatické hledání bodu maximálního výkonu, účinnost > 94 %.
• Zapojení panelů: sériové (nebo sérioparalelní)
• Výstupní zásuvky: 2× 230 VAC — výstup 1 (prioritní, typ Schuko), výstup 2 (závislý, aktivuje se po odpojení výstupu 1)
• Vstupní konektor: MC4 (2× — + a –)
• Min. průřez přívodního kabelu od panelů: 4 mm² (sada obsahuje 6 mm² — splňuje s rezervou)
• Displej: LED indikátory (Solar Status, Primární výstup, Sekundární výstup, PV Voltage, PV Current, Output Voltage, MPPT Mode, Over Heat, System Fault)
• Výstražný systém: zvukový a světelný signál
• Provozní teplota: –25 až +55 °C
• Krytí: IP21 — montáž v interiéru (technická místnost, sklep, chodba); nevhodné do exteriéru nebo vlhkých prostor.
• Chlazení: aktivní ventilátor
• Ochrana: přetížení, zkrat, tepelná (100 °C), přepěťová
• Rozměry: 320 × 250 × 140 mm
• Vzdálenost montážních otvorů: 220 × 135 mm
• Hmotnost: 3,3 kg
• Provozní režimy: MPPT / STABLE
• Shoda s NZÚ Light 2025: ano, při instalaci zásobníku se dvěma spirálami nebo bivalencí zajištěnou výměníkem.

Kabeláž a konektory

• Kabel FVE H1Z2Z2-K 6 mm² černý: 25 m — záporná polarita, UV odolný, certifikace do 1500 V DC.
• Kabel FVE H1Z2Z2-K 6 mm² červený: 25 m — kladná polarita, UV odolný, certifikace do 1500 V DC.
• Průřez kabelu: 6 mm² — bezpečně pokrývá max. proud soustavy 10,77 A i s výhledem na budoucí rozšíření.
• Konektory MC4 (2× sada samec + samice): IP67, UV odolné, kompatibilní s konektory EVO2 a standardními MC4.

FAQ — Časté otázky zákazníků


1. Je sada kompatibilní s programem Nová zelená úsporám Light 2025?

Ano. Regulátor VOLT GREEN BOOST MPPT-3000 splňuje podmínky NZÚ Light 2025 za předpokladu, že instalovaný zásobník obsahuje dvě spirály (nebo je bivalence zajištěna výměníkem tepelného čerpadla, plynového kotle, případně druhým zásobníkem). Doporučujeme ověřit aktuální podmínky dotačního programu přímo na novazelenausporam.cz, protože podmínky se mohou měnit.

2. Jaké celkové napětí řetězu vznikne zapojením 6 panelů do série a je to bezpečné pro regulátor?

Při STC (25 °C) bude Vmpp = 6 × 45,0 V = 270 V DC a Voc = 6 × 53,4 V = 320,4 V DC. Vstupní rozsah regulátoru je 120–350 V DC — soustava splňuje horní limit za normálních podmínek. Pozor: při teplotách kolem –10 °C Voc panelů roste přibližně o 12 % (teplotní koeficient Voc = –0,24 %/°C), což by znamenalo cca 358 V DC — těsně nad limitem regulátoru 350 V. Pro zimní provoz doporučujeme tento výpočet ověřit pro nejnižší předpokládanou teplotu v dané lokalitě; v Čechách a na Moravě je při správné orientaci střechy (jih, sklon 30–45°) situace bezpečná, ale vždy záleží na konkrétních podmínkách.

3. Potřebuji pro tuto sadu baterie nebo připojení k elektrické síti?

Ne. Regulátor GREEN BOOST pracuje výhradně v ostrovním (off-grid) režimu — nepotřebuje baterie ani síťové napájení. Ohřívá vodu přímo tehdy, když svítí slunce. Mimo dobu dostatečného ozáření bojler nevyrábí teplo; proto se sada nejčastěji kombinuje s termostatem a záložním elektrickým nebo plynovým ohřevem.

4. Jaký bojler (topné těleso) mohu k regulátoru připojit?

K výstupu 1 připojte topné těleso 230 VAC s výkonem do 3 kW (typicky 1,5–2,5 kW spirála bojleru). K výstupu 2 lze připojit druhý spotřebič (druhý bojler, akumulační nádoba, přímotop), který se aktivuje automaticky po odpojení výstupu 1 termostatem. Regulátor generuje modifikovanou sinusovku — pro odporová topná tělesa (spirály, přímotopy) je to plně vyhovující; pro spotřebiče s elektronikou (čerpadla, řídicí jednotky) je nutno ověřit kompatibilitu u výrobce.

5. Jaká je reálná denní produkce energie a zvládne sada ohřát 150 l vody?

Při průměrném denním ozáření 3,5–4,5 kWh/m²/den (léto, střední Čechy) a účinnosti soustavy > 94 % bude denní výroba přibližně 7–11 kWh. Ohřev 150 l vody z 15 °C na 55 °C vyžaduje přibližně 7 kWh — sada tento výkon pokryje ve slunečných dnech. Za oblačného počasí nebo v zimě bude výkon nižší; zálohovací ohřev (plyn, síť) je proto doporučen pro celoroční provoz.

6. Kdo smí sadu instalovat a co je potřeba před instalací zkontrolovat?

Elektrické zapojení smí provádět pouze osoba s platným osvědčením dle vyhlášky č. 50/1978 Sb. a kvalifikací elektromontér FV systémů (kód 26–014-H). Před instalací je nutno ověřit nosnost střešní konstrukce (6× 21 kg = 126 kg samotné panely), vhodnou orientaci a sklon střechy (ideálně jih, 25–45°) a vzdálenost od regulátoru (dodané kabely mají délku 25 m).

7. Je délka kabelu 25 m dostatečná pro mou instalaci?

Záleží na vzdálenosti mezi posledním panelem v řetězu a místem instalace regulátoru. Při průřezu 6 mm² a proudu 10,77 A bude úbytek napětí na 25 m přibližně 0,9 V — zanedbatelný. Pokud je vzdálenost větší, je nutné kabely prodloužit nebo objednat metráž zvlášť; průřez nesmí klesnout pod 4 mm² (doporučujeme 6 mm² zachovat).

8. Jaká je záruční doba jednotlivých komponentů sady?

Panely Trina Solar: 25 let záruka na výrobní provedení, 30 let výkonová záruka (min. 87,4 % výkonu). Regulátor VOLT GREEN BOOST: záruční podmínky dle aktuálního záručního listu výrobce Volt Polska (standardně 24 měsíců). Kabeláž a konektory: 24 měsíců. Záruky se nevztahují na škody způsobené nesprávnou instalací nebo překročením specifikovaných parametrů.

9. Lze v budoucnu sadu rozšířit o další panely nebo baterie?

Regulátor GREEN BOOST není určen pro bateriové systémy — nedisponuje nabíjecím algoritmem pro akumulátory. Maximální výkon připojených panelů je 4500 W, takže k současným 2730 Wp je teoreticky možné přidat další panely (max. 1770 Wp) při dodržení napěťového rozsahu 120–350 V DC. Každé rozšíření musí být před realizací přepočítáno pro konkrétní konfiguraci.

10. Liší se výkon panelů v zimě nebo za oblačného počasí?

N-type i-TOPCon technologie má velmi nízký teplotní koeficient Pmax (–0,29 %/°C), což znamená lepší výkon při nízkých teplotách než standardní PERC panely. Bifaciální konstrukce přidává výtěžnost z odraženého světla (sníh na střeše nebo světlá podkladová plocha). Za husté oblačnosti bude výkon přirozeně nižší — regulátor pracuje od vstupního napětí 120 V DC a při nedostatečném ozáření se sám vypne bez rizika poškození.
