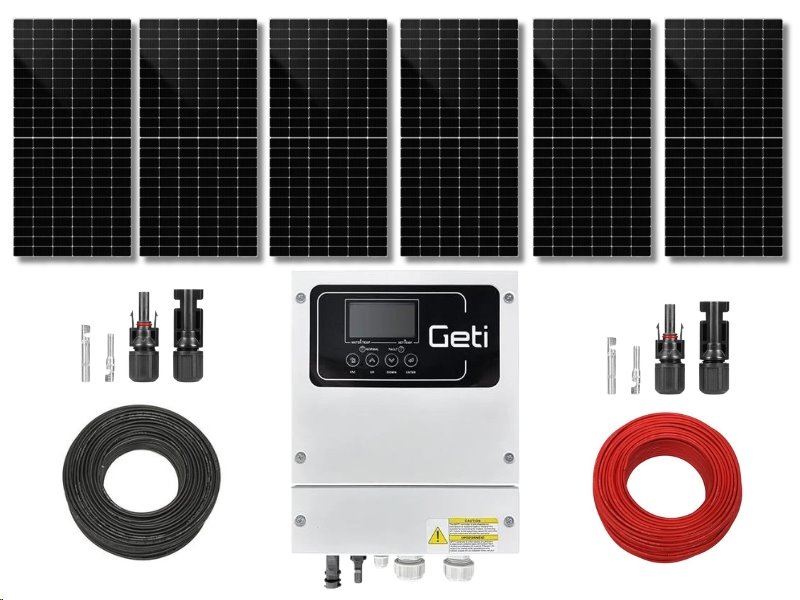

Sada pro solární ohřev vody GETI GWH02D 2730Wp 6x PV TRINA Solar

Sada pro solární ohřev vody GETI GWH02D 2730Wp — FV ohřev se síťovou zálohou


Chytrá kombinace solárního výkonu a jistoty ze sítě

Řešíte vysoké náklady na ohřev teplé užitkové vody (TUV), ale nechcete se spoléhat pouze na nevyzpytatelné sluneční počasí? Tato kompletní solární sada chytře spojuje nezávislost fotovoltaiky s jistotou distribuční sítě. Sestava obsahuje MPPT střídač GETI GWH02D s výkonem 4 kW, 6 bifaciálních panelů Trina Solar (455 Wp) a kompletní propojovací kabeláž. Invertor automaticky upřednostňuje ohřev z fotovoltaických panelů, ale jakmile výkon klesne pod funkční úroveň, plynule přepne na napájení z klasické AC sítě (230 V).

Systém je navržen tak, aby maximálně vytěžil solární energii pomocí vyspělé MPPT technologie s účinností > 99 %, a to bez jakéhokoliv rizika nepovolených přetoků do sítě. Invertor funguje na bázi bypassu s přepínacími relé, oba zdroje energie jsou tak striktně odděleny.



Technologické parametry pro maximální výtěžnost


• Automatické přepínání sítí (FV / 230V AC) — Systém sám pozná, kdy chybí slunce (pokles FV napětí pod 120 V), a plynule přepne na distribuční síť.

• Nezávislé nastavení teploty — Oddělené termostaty umožňují nastavit odlišnou cílovou teplotu vody pro solární ohřev a pro ohřev ze sítě.

• Garance nulových přetoků — Střídač je k distribuční síti připojen pouze jako k záložnímu zdroji, galvanické oddělení zabraňuje jakémukoliv průniku energie ven.

• Celkový instalovaný výkon 2730 Wp — Zajištěn přes 6 panelů Trina s technologií N-type TOPCon, která výborně pracuje i při rozptýleném světle.

• Bezobslužný a tichý provoz — Invertor nevyužívá hlučné ventilátory, spoléhá na plně pasivní chlazení masivním hliníkovým žebrováním.

• Přiložené 3m teplotní čidlo — Dodává přesná data do procesoru (DSP) měniče pro okamžitou reakci při dosahování požadovaných teplot.

• Prémiová solární kabeláž H1Z2Z2-K — Bezpečný a efektivní přenos DC napětí z panelů až k bojleru zajišťuje celkem 50 m certifikovaného vodiče (6 mm²).

• Rychlá instalace s MC4 — Systém konektorů zajišťuje bezpečné a vodotěsné spojení panelového pole bez speciálních krimpovacích kleští.



---



Minimální počáteční investice při nákupu na splátky


---



Teplá voda za každého počasí bez nutnosti kompromisů


Díky LED displeji na čelním panelu invertoru GETI GWH02D máte okamžitý přehled o tom, jaký zdroj právě nahřívá váš bojler. Na displeji přesně vidíte aktuální a nastavenou teplotu vody (PV i AC), vstupní PV výkon a PV napětí. Můžete si tak systém dokonale optimalizovat – například nastavit cílovou teplotu pro ohřev zdarma z panelů na 70 °C, zatímco síťové zálohování udržuje teplotu vody v nepříznivých dnech na úspornějších 45 °C.


Přepínací logika a dimenzování odporové zátěže


Srdcem systému je obvod s přepínacími relé. Pokud panely generují dostatečné napětí (v rozmezí 160 až 350 V DC), střídač formuje modifikovanou sinusoidu a posílá energii přímo do topné spirály bojleru. Pokud dojde k výraznému zatažení oblohy nebo západu slunce a napětí panelů klesne pod hranici 120 V DC, měnič odpojí fotovoltaický vstup a připojí topné těleso k síti 230 V AC. Měnič zvládne spínat zátěž až do maximálního výkonu 4000 W, ovšem je naprosto kritické dbát na to, že smí napájet výhradně odporovou zátěž s bimetalovým termostatem, kde hodnota odporu nesmí klesnout pod 13 Ohm.


Inovace v praxi: Propojení fotovoltaiky a síťové jistoty


Scénář 1: Běžný letní den a plné využití soláru. Slunce ráno vyjde, napětí na panelech stoupne nad hranici potřebnou pro start měniče. Invertor odpojí síť a začne ohřívat bojler energií z panelů až do chvíle, kdy teplotní čidlo zaznamená vašich nastavených 65 °C. Ohřev vás nestál ani korunu.

Scénář 2: Zimní období nebo prodloužené deště. Systém 6 panelů Trina vlivem sněhu nedodává ani minimálních 120 V. Regulátor to zaznamená, okamžitě a bez vaší asistence sepne relé pro distribuční síť. Bojler se ohřívá standardně z klasické zásuvky podle cílové "AC" teploty, kterou jste si nastavili (např. pouze jako udržovací na 40 °C, abyste neplatili zbytečně moc).


Pro koho je FV sada určena a klíčová omezení pro instalaci


Tento hybridní fotovoltaický komplet kombinuje výhody ostrovního systému s jistotou distribuční sítě. Je koncipován tak, aby maximálně vyhověl jak koncovým zákazníkům hledajícím státem dotovanou úsporu, tak profesionálům vyžadujícím rychlou a bezproblémovou montáž.

Majitelé rodinných domů a rekreačních objektů (maximální úspora a jistota)

Ideální volba pro domácnosti, které chtějí radikálně srazit poplatky za ohřev teplé užitkové vody (TUV) a využít pro financování dotační program NZÚ Light. Zásadní výhodou tohoto řešení je spolehlivá dodávka teplé vody bez ohledu na počasí. Zatímco u běžných ostrovních systémů jste v zimě odkázáni na manuální přepojování, tento měnič při poklesu solárního výkonu plně automaticky přepne na distribuční síť 230 V.

Instalační firmy a zkušení elektrikáři (montáž bez byrokracie)

Z pohledu B2B a legislativy tato sada zcela eliminuje zdlouhavé papírování. Protože invertor odděluje solární a síťový obvod výhradně pomocí přepínacího relé (bypass), nevznikají absolutně žádné přetoky do sítě. Provozovatel distribuční soustavy tento systém vnímá jako běžný domácí spotřebič. Z toho důvodu odpadá povinnost podávat žádost o připojení mikrozdroje i nutnost instalovat nákladné směrové ochrany na hlavní domovní rozvaděč.

⚠️ Kritická technická omezení a požadavky na zátěž Aby systém spolehlivě fungoval a nedošlo k nevratnému poškození měniče, je nutné při montáži striktně dodržet následující pravidla:

• Pouze klasická topná tělesa: Invertor smí napájet výhradně odporovou zátěž, která je spínána a jištěna klasickým bimetalovým termostatem.

• Přísný zákaz chytré elektroniky: Systém za žádných okolností nelze připojit k moderním "smart" bojlerům s elektronicky řízenými termostaty, k oběhovým čerpadlům ani k jakýmkoliv motorům (výstupem je modifikovaná sinusoida).

• Zemnění a elektroinstalace: Výstup z invertoru nesmí být nikdy zapojen do uzemnění nebo zavlečen do starší soustavy TN-C.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Technické specifikace


• Celkový instalovaný výkon PV: 2730 Wp — Poskytuje silný základ pro ohřev standardního rodinného bojleru.

• Solární panely: 6× Trina TSM-NEG9R.28 Vertex S+ (455 Wp) — technologie článků N-type TOPCon s černým rámem.

• Typ měniče: MPPT GETI GWH02D — Speciální regulátor pro bojler s přepínáním na AC síť.

• Vstupní napětí z panelů (VDC): 160 až 350 V DC — Pracovní okno pro spuštění a běh fotovoltaického ohřevu.

• Vstupní napětí ze sítě (VAC): 230 V AC — Klasický síťový přívod sloužící jako záloha.

• Maximální výkon měniče: 4000 W — Rezerva pro spolehlivý chod, nesmí být překročena kapacitou spirály.

• Limit přepnutí na síť: 120 V DC — Bod, při kterém invertor vyhodnotí osvit jako nedostatečný a přepne na AC.

• Požadavky na zátěž: Min. 13 Ohm — Ochrana proti zkratu a proudovému přetížení střídače.

• Maximální výstupní proud (AC/DC): 20 A — Důležitý parametr pro správné dimenzování jistících prvků.

• Typ zátěže: Výhradně odporová s bimetalovým termostatem — Zákaz připojení k elektronickým termostatům.

• Délka teplotního čidla: 3 metry — Zabezpečuje přesné čtení teploty z teploměrné jímky bojleru do měniče.

• Krytí a provozní podmínky: IP65 / -25 °C až + 55 °C — Konstrukce měniče z kovu a hliníku odolá i náročnému prostředí technických místností.

• Připojení (Vstupy/Výstupy): PV vstup přes MC4, AC síť a zátěž přes šroubovací svorky.

• Solární kabeláž: 25 m červený + 25 m černý FVE kabel (6 mm²) — Dimenzováno na systémové napětí až 1500 V DC.



FAQ — Časté otázky zákazníků


1. Potřebuji pro tuto sadu povolení od distributora sítě?

Ne. Přestože je systém připojen k síti 230V AC, funguje pouze jako bypass se zapojením odděleným pomocí přepínacích relé. Systém neumožňuje posílat energii zpět do sítě, takže je brán jako lokální spotřebič bez ohlašovací povinnosti.

2. Na jaké bojlery mohu tento systém připojit?

Sadu lze napojit na jakýkoliv bojler s klasickým odporovým topným tělesem vybaveným mechanickým (bimetalovým) termostatem. Nelze použít pro takzvané chytré bojlery (smart bojlery) s elektronickou řídicí jednotkou.

3. Musí být měnič GETI trvale připojen do sítě 230 V?

Nemusí. Měnič má volitelné pracovní režimy. Pokud síť nepřipojíte, bude zařízení fungovat v čistě ostrovním režimu a ohřívat vodu pouze tehdy, když budou panely generovat dostatečné napětí.

4. Jak řeší střídač GETI situaci, kdy je napětí z panelů hraniční?

Regulátor dává vždy prioritu panelům. Pokud napětí panelů vlivem stmívání klesne pod 120 V, systém automaticky (prostřednictvím interního relé) přepne na síťové napájení. Jakmile ráno napětí z panelů opět stoupne, relé přepne zpět na solární ohřev.

5. Lze nastavit rozdílnou požadovanou teplotu vody pro ohřev z panelů a ze sítě?

Ano, to je obrovská výhoda střídače GETI GWH02D. Teploty lze nastavit zcela nezávisle. Častým nastavením je například solární ohřev na maximum (70 °C) a síťové zálohování pouze jako udržovací minimum (např. 40 °C).

6. Obsahuje balení montážní systém na střechu?

Ne, balení neobsahuje střešní nosnou konstrukci. Hliníkové profily a upevňovací háky je nutné dokoupit zvlášť podle konkrétního typu vaší střešní krytiny.

7. Proč nesmím připojit zátěž s odporem menším než 13 Ohm?

Jedná se o fyzikální limit měniče (Ohmův zákon). Při odporu nižším než 13 Ohm by odebíraný proud překročil konstrukční možnosti vnitřních obvodů a přepínacích relé, což by vedlo ke zničení měniče.

8. Mohu k měniči GETI připojit dva 2kW bojlery současně?

Ano, ale vyžaduje to odborný přístup. Pokud zapojíte dvě 2kW topné patrony paralelně, celkový příkon bude 4 kW (což měnič zvládne), ale výsledný odpor klesne na polovinu. Musíte ověřit (Ohmův zákon), že celkový odpor neklesne pod zakázanou hranici 13 Ohm. Navíc, pokud jeden z termostatů vypne, dojde k prudké změně zátěže. Doporučujeme spíše instalaci tzv. přednostního přepínače zátěže (relé), který napájí plným výkonem jeden bojler, a po jeho nahřátí přesměruje celou energii do druhého.

9. Proč nesmím do systému zapojit "smart" bojler s displejem?

Chytré bojlery obsahují citlivé elektronické obvody (displeje, Wi-Fi jednotky, digitální čidla), které pro svou správnou funkci potřebují napětí s čistou sinusoidou. Střídač GETI však při chodu ze solárních panelů generuje tvarově modifikovanou sinusoidu, která by tyto chytré desky s pravděpodobností blížící se jistotě zničila. Povoleny jsou výhradně hloupé bojlery s mechanickým bimetalovým cvakacím termostatem.

10. Je možné tento měnič použít pro 3fázový bojler?

Měnič má jednofázový výstup. Většinu běžných třífázových topných těles (s patronami zapojenými do hvězdy na 3x 400 V) je ovšem možné hardwarově přepojit na 1fázové zapojení 230 V, pokud k tomu výrobce uzpůsobil svorkovnici. Tento zásah musí vždy provést kvalifikovaný elektrikář tak, aby odpor výsledné zapojené zátěže nebyl nižší než 13 Ohm.

11. Co se stane, když solární výkon panelů převýší příkon mé topné spirály (např. mám jen 2kW bojler)?

Nedojde k žádnému poškození. Invertor GETI dodá do bojleru vždy jen tolik výkonu, kolik si odporová zátěž při aktuálním napětí fyzicky "vezme". Přebytečný potenciál panelů zůstane zkrátka nevyužit na střeše. Extrémně důležité ale je, aby maximální napětí panelů naprázdno (Voc) nepřekročilo limit 350 V DC ani za silných mrazů (kdy napětí fyzikálně stoupá).

12. Mohu panely umístit s různou orientací, například tři na východ a tři na západ?

Důrazně to nedoporučujeme. Invertor GETI GWH02D je vybaven pouze jedním MPPT trackerem (vyhledávačem bodu výkonu). Veškeré panely se do něj zapojují sériově (jako jeden řetězec/string). Pokud panely rozdělíte do dvou odlišných expozic, výkon celého řetězce se vždy prudce omezí podle nejslabšího (ve stínu ležícího) panelu. Všechny panely musí mířit stejným směrem.

13. Vyžaduje tento systém instalaci DC jištění nebo přepěťových ochran?

Ano. Balení obsahuje komponenty pro hrubé propojení, avšak dle platných elektro norem je nutné před vstupem do střídače umístit samostatný DC rozvaděč, který bude obsahovat pojistkové odpojovače pro stejnosměrný proud a kvalitní svodič přepětí (přepěťovou ochranu) minimálně typu T2 pro DC systémy.

14. Můžu z výstupu měniče vytáhnout prodlužovačku a zapojit si např. přímotop?

Ano, technicky lze na výstup připojit i elektrický radiátor, podlahovou topnou rohož nebo přímotop. Platí ale neměnná dvě pravidla: nesmí obsahovat žádný ventilátor/elektroniku (motor) a musí se jednat o čistě odporovou zátěž ovládanou bimetalem s minimálním odporem přes 13 Ohm.

15. Lze k tomuto měniči v budoucnu připojit baterie pro noční využití energie?

Nelze. Model GETI GWH02D nedisponuje žádnou logikou pro nabíjení a balancování bateriových článků. Je konstruován výhradně jako systém pro přímou okamžitou přeměnu DC napětí na střídavý ohřev vody (případně s přemostěním do sítě).

16. Bude bojler ohříván i v případě blackoutu (kompletního výpadku proudu v obci)?

Ano! Jednou z největších předností tohoto bypass řešení je nezávislost na síti. Pokud je obloha světlá, panely generují napětí nad 120 V a systém pracuje ve svém primárním solárním režimu, bude vodu spolehlivě ohřívat i v případě, že je přívod z ulice 230 V AC zcela mrtvý.
