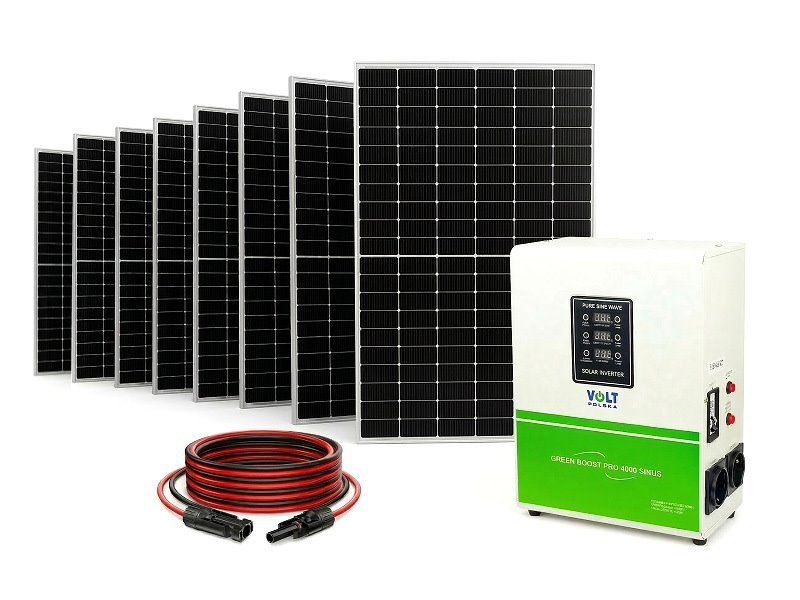

Sada pro solární ohřev vody VOLT 4000 SINUS GREEN BOOST 3640Wp 8x PV TRINA Solar

Kompletní sada pro FV ohřev vody s měničem VOLT 4000 SINUS a 8× panelem TRINA 455 Wp — Čistá sinusovka a BYPASS pro nepřetržitý ohřev


Inteligentní synergie pro drastické snížení účtů za energie

Chcete efektivně snížit náklady na ohřev teplé užitkové vody (TUV), ale bojíte se složitých instalací velkých bateriových systémů? Fotovoltaický ohřev vody představuje vysoce návratnou investici bez nutnosti byrokratické zátěže. Běžné solární systémy pro bojlery se však potýkají s nevýhodou — když zajde slunce, ohřev se zastaví. Nyní ale můžete využívat solární energii naplno a v případě zatažené oblohy se automaticky a plynule spolehnout na síťovou zálohu.

Tato kompletní FV sada s měničem VOLT GREEN BOOST PRO 4000 SINUS BYPASS a osmi panely Trina Solar 455 Wp přináší revoluci do domácího ohřevu. Měnič s pokročilým MPPT algoritmem a čistým sinusovým výstupem spolehlivě a bezpečně napájí odporové bojlery i složitější topná zařízení. Díky integrované funkci BYPASS umí systém inteligentně přepnout na distribuční síť, pokud je solární výkon nedostatečný. Spolu s 3640 Wp instalovaného výkonu v panelech, UV stabilní kabeláží (6 mm²) a originálními konektory MC4 dostáváte do rukou předpřipravený ekosystém pro profesionální instalaci.



Parametry, které rozhodují o spolehlivosti a výkonu


• Kombinovaný výkon 3640 Wp z 8 panelů Trina — vysoce účinné bifaciální panely s technologií N-type TOPCon těží maximum energie i z rozptýleného ranního nebo podzimního světla.

• Čistá sinusovka (Pure Sine Wave) — umožňuje bezpečně napájet nejen topné spirály, ale i citlivější elektroniku bojlerů, stykače a čerpadla.

• Integrovaná funkce BYPASS — měnič kombinuje fotovoltaický ohřev se síťovým, takže zajišťuje nepřetržitý přísun teplé vody bez ohledu na počasí.

• Režimy MPPT a STABLE — flexibilita pro maximalizaci zisku z panelů (proměnlivé napětí 70–245 V) nebo pro fixní stabilní výstup 230 V.

• Dvě výstupní zásuvky pro spotřebiče — můžete připojit a ohřívat dva bojlery současně s celkovou kumulovanou zátěží až 4000 W.

• Extrémní mechanická odolnost panelů — konstrukce s dvojitým sklem odolá zatížení sněhem až 5400 Pa a větru 4000 Pa, ideální pro náročné středoevropské klima.

• Kompletní montážní příslušenství v balení — 50 metrů solárního kabelu H1Z2Z2-K (6 mm²) a 2 páry konektorů MC4 výrazně zkracují dobu realizace.

• Komplexní elektronická ochrana — ochrana proti přetížení, zkratu a automatická tepelná pojistka (100 ± 10 °C) chrání samotný přístroj i topný okruh.



Předpřipravený systém pro okamžité zapojení

Skládání fotovoltaických komponent z různých e-shopů bez garance vzájemné kompatibility bývá častým zdrojem problémů na stavbě. S touto sadou dostáváte do rukou perfektně sladěný ekosystém, který je připraven k montáži. Jakmile odborný instalatér okruh oživí, masivní panely Trina Vertex S+ začnou dodávat stejnosměrný proud do srdce systému – měniče VOLT Green Boost Pro. Na jasně čitelném LED displeji můžete ihned sledovat klíčové reálné parametry: vstupní napětí z panelů (V), výstupní napětí do bojleru (V) a aktuální dodávaný proud (A). Uživatelský chod je zcela bezúdržbový. Vodu ohříváte primárně sluncem, a pokud se setmí, měnič hladce převezme energii ze sítě.

Technologická převaha N-Type článků a silové kabeláže

Tato sada není jen o hrubé síle, ale především o bezztrátovém přenosu energie. Každý z 8 dodávaných panelů Trina TSM-NEG9R.28 disponuje účinností až 23,0 % díky nejmodernější architektuře N-type i-TOPCon, která dramaticky omezuje roční degradaci výkonu (pouhých 0,4 % ročně). Když k této síle přidáme měnič se sofistikovaným MPPT algoritmem, systém efektivně vytěží solární energii i za snížených světelných podmínek. Vstupní okno měniče pro FV napětí 160–500 V DC perfektně odpovídá sériovému zapojení těchto 8 panelů. Proudové ztráty napříč trasou jsou pak minimalizovány díky dodávané 6mm² certifikované kabeláži H1Z2Z2-K, která se při plném letním výkonu nepřehřívá.

Dvě zásuvky a adaptivní režimy ohřevu v praxi

Zatímco obyčejné střídače pro ohřev vody bez slunce vypnou, VOLT 4000 SINUS BYPASS mění dynamiku celého řešení. Nabízí vám volitelný provozní scénář: v režimu MPPT střídač dynamicky přizpůsobuje výstupní napětí (70–245 V) podle intenzity svitu a okamžitě jím zásobuje topnou spirálu bojleru pro zisk i z nejmenšího množství paprsků. Pokud ale potřebujete stabilní chod pro citlivější oběhová čerpadla nebo choulostivé řídicí desky, přepnete na režim STABLE, který tvrdě udržuje výstup na 230 V. K měniči můžete připojit jak hlavní bojler pro dům, tak podlahové topení nebo sekundární zásobník, a to pomocí dvou zásuvek typu E pracujících současně do limitu 4000 W.



---



Minimální počáteční investice při nákupu na splátky


---



Pro koho je produkt určený


Tento systém je navržen primárně pro majitele rodinných domů a celoročně obývaných chat, kteří chtějí masivně a trvale snížit účty za ohřev teplé užitkové vody (TUV). Představuje ideální technické řešení v situaci, kdy hledáte měřitelnou úsporu energie, ale nechcete podstupovat složitou byrokracii spojenou s žádostmi o dotace na složité a drahé bateriové fotovoltaické elektrárny. V praxi systém využijete pro přímé napojení na stávající elektrický bojler o objemu 120 až 200 litrů, kde dodávaný výkon 3640 Wp převezme drtivou většinu energetické zátěže od časného jara do pozdního podzimu.

Druhou klíčovou skupinou jsou provozovatelé penzionů, ubytoven či menších firem, které se potýkají s vysokým každodenním odběrem teplé vody. Zapojením této sady drasticky stlačíte provozní náklady na sanitární ohřev pro hosty nebo chod gastro provozu. Zde se naplno uplatní funkce BYPASS, která zaručuje, že hosté nezůstanou bez teplé vody ani při plném obsazení kapacity během deštivých dnů — měnič při poklesu výkonu panelů plynule a bez přerušení přepne na napájení z distribuční sítě.

Jelikož se jedná o elektrické zařízení pracující s vysokým stejnosměrným napětím v rozsahu 160–500 V DC, je sada určena k oživení výhradně profesionálním elektroinstalatérům s platnou certifikací pro fotovoltaiku. Montážní firmy a živnostníci bezpochyby ocení, že dostávají do rukou ucelený ekosystém, který eliminuje zdržení na stavbě. Přímo v dodávce naleznou předimenzovanou 6mm² certifikovanou kabeláž H1Z2Z2-K (celkem 50 metrů, plně UV stabilní) a originální MC4 konektory s krytím IP68, což zaručuje vysoce bezpečné spojení bez rizika vzniku přechodových odporů a následného zahoření.



Modelový příklad z praxe: Ohřev 200l bojleru z 15 °C na 50 °C


Pro přesnou představu o výkonu sady s 3640 Wp v reálných podmínkách jsme připravili technický výpočet pro standardní rodinný bojler o objemu 200 litrů.

Vstupní parametry a energetická náročnost:

• Objem vody: 200 litrů

• Teplota vstupní vody z řadu: 15 °C

• Cílová teplota ohřevu: 50 °C

• Požadovaný teplotní rozdíl (ΔT): 35 °C

K ohřátí 1 litru vody o 1 °C je fyzikálně potřeba 1,16 Wh energie. Pro náš scénář platí vzorec: 200 × 35 × 1,16 = 8120 Wh (cca 8,1 kWh). Toto je fixní množství energie, které musí systém do topné spirály dodat.

Dynamika ohřevu pomocí sady VOLT + Trina (3640 Wp):

• Jasný letní den (ideální osvit): Reálný výkon 8 panelů Trina po odečtení tepelných a konverzních ztrát dosahuje cca 2800 až 3100 W. Dodání potřebných 8,1 kWh tak systému zabere přibližně 2,5 až 3 hodiny. Voda je kompletně ohřátá ještě před polednem a zbytek dne může systém napájet například sekundární zásobník přes druhou zásuvku měniče.

• Jarní/podzimní den s proměnlivou oblačností: Měnič díky rychlému MPPT algoritmu neustále hledá bod maximálního výkonu. Reálný dodávaný výkon kolísá mezi 1200 a 2000 W. Předepsaných 8,1 kWh systém vyrobí zhruba za 4 až 6 hodin.

• Těžká oblačnost a zimní měsíce: Zde se naplno uplatňuje N-type TOPCon technologie panelů, která dokáže těžit i z difuzního (rozptýleného) světla. Výkon klesá do nižších stovek wattů (např. 300–600 W), což k plnému rychlému ohřevu nestačí. V tento moment se aktivuje integrovaná funkce BYPASS na měniči VOLT 4000 SINUS — systém zaregistruje nedostatek solárního výkonu a zbylou energii pro dosažení 50 °C automaticky dotáhne z distribuční sítě, abyste nezůstali bez teplé vody.

Měřitelný dopad na peněženku: Pokud ohříváte 200l bojler denně a běžná cena silové elektřiny s distribucí činí 6 Kč/kWh, jeden takový ohřev vás stojí zhruba 48 Kč. Během letní a přechodné sezóny (cca 180 až 200 dnů plného solárního krytí) tak tento systém přinese přímou úsporu blížící se 9 000 Kč ročně jen na primárním ohřevu TUV.


Udržitelnost a environmentální dopad


Zvolené panely Trina Solar Vertex S+ disponují nezávislou certifikací EPD (Environmental Product Declaration) a přísným posouzením uhlíkové stopy (ISO14067). Technologie s oboustranným temperovaným sklem (1,6 + 1,6 mm) zaručuje obrovskou odolnost vůči degradaci a zajišťuje životnost na desetiletí bez nutnosti výměn, čímž zásadně omezuje budoucí vznik elektronického odpadu. Získáváním energie ze slunce pro každodenní ohřev snižujete závislost na fosilních palivech.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.


Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.

Technické specifikace


• Celkový výkon panelů (Pmax): 3640 Wp (8 × 455 Wp) — Špičková výroba energie pro každodenní rychlý ohřev vody.

• Max. příkon FV měniče: 4000 W — Dostatečná rezerva i pro nejsilnější letní dny.

• Rozsah PV napětí (Vmp): 160–500 V DC — Optimalizované okno pro sériové spojení dodávaných panelů.

• Max. DC proud z panelů: 10 A — Bezpečně pokrývá technologii panelů a zabraňuje poškození.

• Výstupní napětí AC: 70–245 V AC / 50 Hz (čistá sinusovka) — Plynulý a naprosto bezpečný chod pro odporové i indukční zátěže.

• Pracovní režimy: MPPT / STABLE — Flexibilita pro různé typy odběrů a výkon slunce.

• Ochrany: Přetížení, zkrat, tepelná ochrana (100 ± 10 °C) — Garance nepřetržité a bezpečné domácí prevence.

• Hmotnost a rozměry měniče: 4,7 kg / 311 × 232 × 140 mm — Kompaktní a robustní šasi pro nástěnnou montáž s aktivními ventilátory.

• Technologie buněk panelů: N-type i-TOPCon, monokrystalické — Snižuje teplotní ztráty, vysoká účinnost až 23,0 %.

• Konstrukce panelů: Dvojité sklo (Dual Glass) — Ochrana proti krupobití, amoniaku a výborná požární odolnost (Class C).

• Hmotnost a rozměry panelu: 21,0 kg / 1762 × 1134 × 30 mm — Univerzální formát pro snadnou instalaci na střešní konstrukce.

• Zatížitelnost panelů: Až 5400 Pa sníh / 4000 Pa vítr — Vhodné pro horské a větrné oblasti.

• Instalační kabeláž: H1Z2Z2-K (6 mm²) délka 25 m černá + 25 m červená — Extrémně UV odolné vodiče s minimalizací napěťových ztrát.

• Konektory: 2× sada MC4 (samec/samice) — Spolehlivá a vodotěsná (IP68) aretace pro bezpečný spoj bez přechodových odporů.


FAQ — Časté otázky zákazníků


1. Může tento fotovoltaický systém nahradit stávající připojení bojleru k distribuční síti?

Ano, přesně to je účelem měniče s funkcí BYPASS. VOLT 4000 SINUS umí automaticky detekovat nedostatek energie ze solárních panelů a v tu chvíli se plynule přepne na napájení z klasické sítě. Nepotřebujete tak pro bojler budovat dva oddělené okruhy ohřevu.

2. Co pro můj bojler znamená, že má měnič „čistou sinusovku“?

Čistá sinusovka (Pure Sine Wave) znamená, že výstupní střídavý proud má ideální a hladký průběh křivky. Zatímco starší modifikované měniče umí bezpečně pálit jen obyčejnou topnou spirálu, čistý sinus umožňuje bezpečné zapojení bojlerů s digitální elektronikou, stykačů, čerpadel a dalších indukčních zařízení bez rizika jejich spálení.

3. Bude mi výkon 8 panelů pro domácnost stačit?

Osm panelů Trina s výkonem 455 Wp dává dohromady masivních 3640 Wp. To je optimální hodnota pro efektivní a rychlý ohřev běžných rodinných bojlerů s objemem 120–200 litrů od brzkého jara do pozdního podzimu. Jejich souhrnné napětí navíc spadá přesně do ideálního pracovního okna MPPT regulátoru (160–500 V DC).

4. Potřebuji pro zapojení instalace ještě další komponenty?

Sada obsahuje panely, měnič, vodiče a MC4 konektory. Pro splnění zákonných bezpečnostních norem je nutné mezi pole solárních panelů na střeše a samotný měnič osadit stejnosměrný rozvaděč (DC jištění), který obsahuje přepěťovou ochranu a odpojovač. Tento rozvaděč zajišťuje a zapojuje odborný elektrikář na místě dle lokálních podmínek budovy.

5. Proč sada obsahuje kabely s průřezem 6 mm² a ne standardní 4 mm²?

Průřez 6 mm² u silových stejnosměrných rozvodů výrazně snižuje odpor a tím minimalizuje napěťové ztráty na trase mezi střechou a technikou v domě. Zejména u delších vzdáleností je 6mm vodič zárukou maximální účinnosti přenosu solární energie a minimalizuje riziko zahřívání kabelů za ostrého letního slunce.

6. Jak fungují dvě zásuvky umístěné na pravém boku měniče?

Obě standardní zásuvky (typ E) mohou teoreticky pracovat a propouštět proud současně, a to až do maximálního kumulovaného limitu měniče 4000 W. Můžete tak ohřívat primární boiler a zároveň napájet například topné rohože nebo sekundární zásobník za předpokladu, že odběr obou zátěží dohromady limit nepřesáhne.

7. Je dvojité sklo (Dual Glass) na panelech opravdu takovou výhodou?

Zcela zásadní. Panely s konstrukcí sklo-sklo nepoužívají plastovou zadní fólii, ale vrstvu tvrzeného skla. Díky tomu je článek uzavřen v mnohem tužší a voděodolné schránce. Odolávají výborně zátěžím (sníh 5400 Pa), krupobití, amoniaku a degradaci mikrotrhlinami. Pro Trina Vertex S+ tak platí nadstandardní 30letá garance výkonu.

8. Jak přesně funguje ohřev dvou zařízení zapojených do obou zásuvek měniče?

Měnič nemá funkci prioritizace (neumí ohřát první bojler na maximum a až poté přepnout na druhý). Obě zásuvky na šasi jsou propojeny paralelně a napájeny současně. Pokud připojíte dvě zátěže (např. bojler a topný žebřík), dostupný solární výkon se mezi ně rozdělí přirozeně podle jejich vnitřního odporu. Zásadní podmínkou je, že součet maximálních příkonů obou připojených spotřebičů nesmí překročit limit 4000 W, jinak elektronika vyhodnotí přetížení a odpojí výstup. Pro kaskádové přepínání zátěží byste museli za měnič osadit externí přepínací relé.

9. Kdy je nutné použít na měniči režim STABLE místo výchozího MPPT?

Režim MPPT je ideální pro čistě odporové zátěže (klasická hloupá topná spirála), protože neustále mění výstupní napětí (70–245 V) podle intenzity slunce, aby z panelů vytěžil maximum. Pokud ale bojler obsahuje pokročilejší řídicí elektroniku s digitálním displejem, nebo pokud napájíte topný okruh obsahující oběhové čerpadlo (indukční zátěž), musíte přepnout na režim STABLE. Ten fixuje výstupní napětí na stabilních 230 V a zabraňuje cyklování či poškození citlivých komponent při výkyvech slunečního svitu.

10. Mohu dodávaný 25m solární kabel zkrátit nebo naopak prodloužit?

Zkrácení je bez problémů a z hlediska odporu i žádoucí. Pokud potřebujete trasu prodloužit, můžete, ale musíte dávat pozor na úbytky napětí. Dodávaný 6mm² vodič spolehlivě a bezztrátově (úbytek do 1–2 %) přenese proud 10 A z panelů na vzdálenost 25 metrů (což znamená celých 50 metrů vodiče pro plusový a minusový pól). Pokud potřebujete táhnout kabely ze střechy k bojleru na vzdálenost delší než 35–40 metrů v jednom směru, důrazně doporučujeme přejít na průřez 10 mm². Jinak se podstatná část vyrobené energie přemění na zbytečné teplo v kabelu.

11. Lze do série přidat v budoucnu ještě 9. panel pro zvýšení výkonu v zimě?

Rozhodně ne, riskovali byste trvalé zničení měniče. Měnič VOLT 4000 SINUS má absolutní strop vstupního napětí (Voc) stanoven na 500 V DC. Osm panelů Trina v sérii dosahuje v létě napětí naprázdno kolem 412 V. Zásadní roli zde ale hraje teplotní koeficient panelů (-0,24 %/°C). V silných mrazech (např. při -15 °C) za jasného počasí napětí panelů fyzikálně stoupá a systém se u osmi kusů přiblíží k hodnotě 460 V. Přidáním devátého panelu byste v zimě překročili kritickou hranici 500 V.

12. Mohu do obou zásuvek střídače připojit dva bojlery (celkem 4,4 kW), aby se nahřívaly např. z panelů o výkonu 3640 Wp?

Z technického i bezpečnostního hlediska tuto variantu důrazně nedoporučujeme, a to hned z několika důvodů. Prvním kritickým limitem je samotná kapacita zařízení. Model PRO 4000 SINUS je dimenzován na maximální souhrnnou zátěž 4 kW. Zapojení spotřebičů o výkonu 4,4 kW by střídač okamžitě přetížilo a vyvolalo ochranné vypnutí.

Druhým úskalím je absence kaskádového řízení. Zásuvky střídače nefungují postupně, ale spínají obě zařízení současně. I pokud byste součet příkonů snížili pod 4 kW, narazíte na problém s funkcí BYPASS. Pokud při zhoršeném počasí měnič přesměruje ohřev obou bojlerů na distribuční síť, vznikne skokový proudový ráz, který s naprostou jistotou okamžitě vyhodí váš standardní 16A domovní jistič.

13. Pokud rozšířím sadu o další panely na celkový výkon 4550 Wp, vyřeší to problém s ohřevem více bojlerů?

U tohoto konkrétního modelu střídače takové řešení není možné. Technická dokumentace modelu PRO 4000 SINUS jasně uvádí, že maximální přípustný výkon připojených fotovoltaických panelů nesmí překročit hodnotu 4000 W (4 kW). Připojením solárního pole s výkonem 4550 Wp byste hrubě porušili instalační parametry, což může vést k fatálnímu poškození interní elektroniky střídače a ztrátě záruky.

Ani maximalizace pole na povolených 4000 W navíc nevyřeší problém s vaší elektroinstalací. Kdykoliv by systém přešel na záložní síťové napájení (BYPASS), obě souběžně hřející zásuvky by plně zatížily váš domovní rozvod, na což běžné okruhy bez speciálních úprav nejsou stavěny.

14. Z technického hlediska má střídač VOLT celkovou kapacitu 4 kW. Lze tedy na obě zásuvky připojit dva menší bojlery (s celkovým příkonem např. 3,6 kW), pokud jako elektrikář zajistím na síti odpovídající jištění (20 A)?

Z čistě elektrotechnického hlediska toto řešení se silnějším jištěním a průřezem vodičů od hlavního rozvaděče teoreticky fungovat bude – střídač tuto zátěž v limitu 4 kW zvládne. V praxi však narazíte na limity fyziky a uživatelského komfortu, pro které ani tuto variantu nedoporučujeme.

Hlavním problémem je paralelní funkce výstupů. Střídač postrádá logiku postupného kaskádového spínání, obě zásuvky pracují paralelně. Solární energie se tak vždy musí dělit mezi obě nádrže. MPPT regulátor tím bude nucen neustále balancovat napětí a ohřev poběží v obou bojlerech poloviční rychlostí současně. Místo abyste získali rychle nahřátou jednu nádrž s horkou vodou, budete muset velmi dlouho čekat, než se postupně zahřejí obě nádoby naráz. Z pohledu expertní instalace je nejefektivnějším řešením vždy dimenzovat celý výkon primárně do jedné hlavní nádrže.
