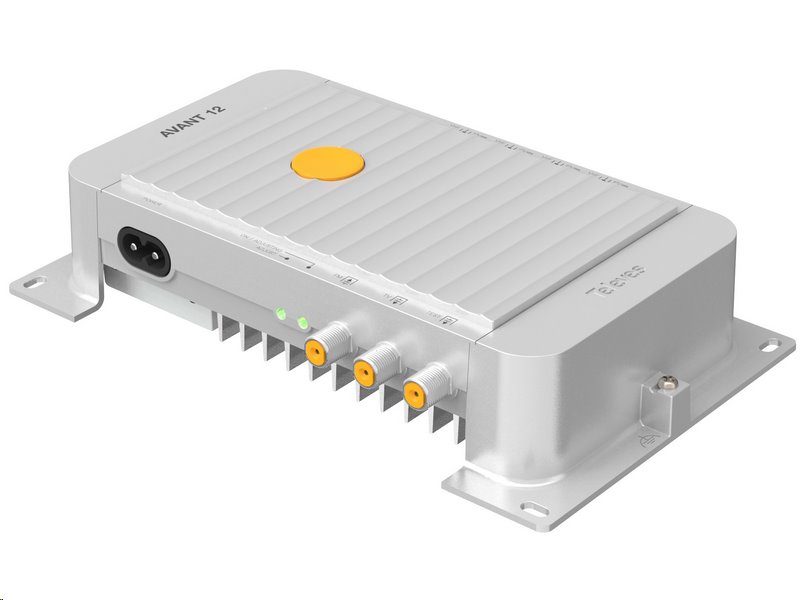

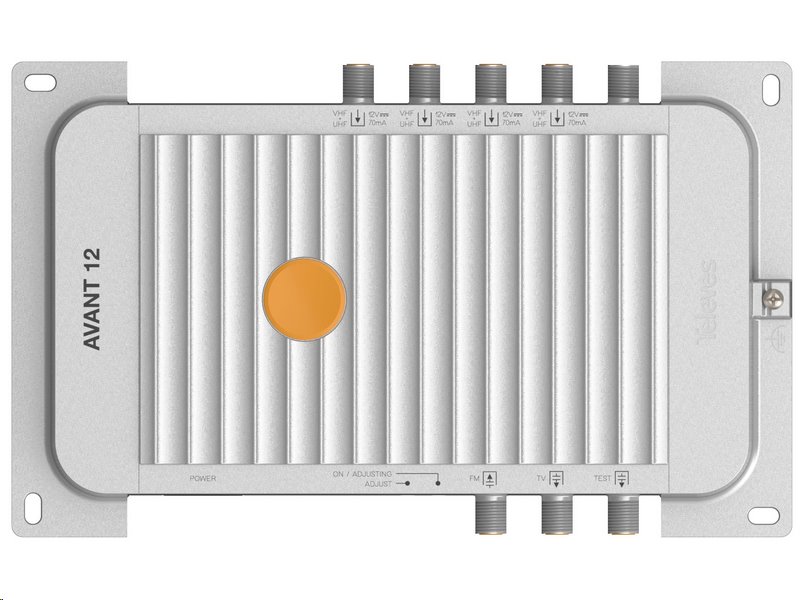

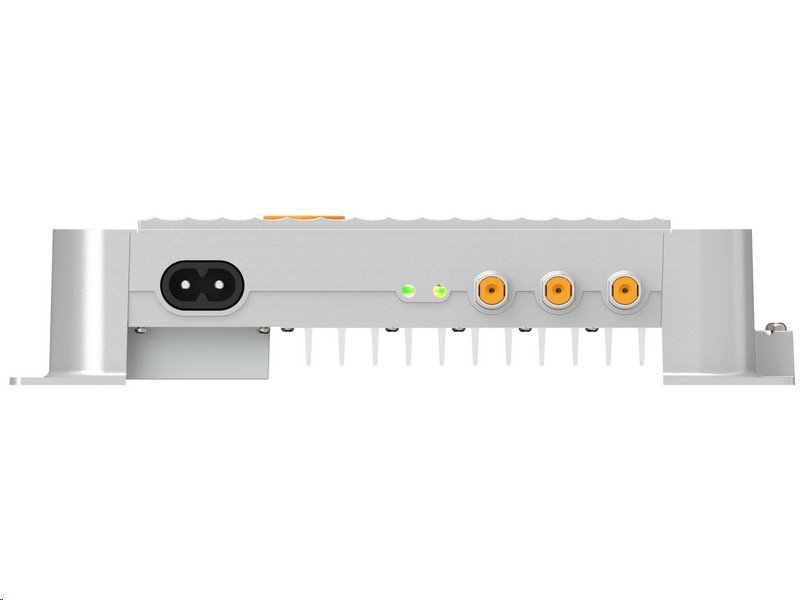

Televes AVANT 12 (532201)

Televes AVANT 12 – inteligentní digitální programovatelný zesilovač s LTE700 filtrem a Bluetooth ovládáním

Univerzální zesilovač pro profesionální anténní instalace


AVANT 12 je výkonný multivstupový zesilovač pro DVB-T/T2 instalace v rodinných i bytových domech (MDU). Díky až 32 digitálně programovatelným filtrům pro VHF/UHF vstupy umožňuje precizní úpravu každého přijímaného kanálu a jejich případnou frekvenční konverzi. To vše v kompaktním zařízení s možností bezdrátového programování.


Dva režimy distribuce signálu


Zesilovač nabízí flexibilní konfiguraci vstupů:

• FM + 4× [VHF/UHF]

• nebo FM + DAB + 3× UHF

To umožňuje optimální přizpůsobení místním příjmovým podmínkám včetně využití DAB+ rozhlasového vysílání. Každý vstup je samostatně zesilován a digitálně zpracován.


Bezdrátové programování pomocí aplikace ASuite


Díky integrované Bluetooth® anténě je možné kompletní nastavení zesilovače provádět bezdrátově prostřednictvím mobilní aplikace ASuite (v češtině) dostupné pro Android i iOS. Aplikace umožňuje:

• Výběr a nastavení kanálových filtrů (až 32)

• Automatické vyrovnání úrovní signálu mezi jednotlivými kanály

• Ruční dolaďování úrovně ±3 dB pro každý kanál zvlášť

• Aktivaci napájení antény dle potřeby

• Import/export konfigurací, které usnadní vícenásobné instalace


Vysoký výstupní výkon a kvalita signálu


AVANT 12 poskytuje výstupní úroveň až 124 dBμV, díky čemuž spolehlivě pokryje i větší rozvody s více zásuvkami. Digitální zpracování signálu zajišťuje:

• Vyrovnané výstupní úrovně

• Vysokou selektivitu (>30 dB při 1 MHz)

• Ochranu proti rušení díky SAW LTE700 filtru, který potlačuje mobilní sítě 4G/5G od kanálu 48 výše


Odolné provedení a evropská kvalita


Zesilovač je uložen v kompaktním, odolném a elektromagneticky stíněném šasi ze slitiny Zamak, které chrání vnitřní elektroniku i v náročném prostředí. Navíc je celý výrobek vyvíjen a vyráběn v Evropě s důrazem na kvalitu a dlouhou životnost.


Chytré funkce ovládání a přesné ladění s aplikací ASuite


AVANT 12 přináší intuitivní a efektivní ovládání díky bezdrátovému propojení přes Bluetooth a aplikaci ASuite, která umožňuje celou řadu profesionálních nastavení a úprav:

Programování kanálových filtrů

Z každého vstupu lze vybrat požadované kanály a přiřadit jim digitální filtr (až 32 celkem). Každý kanál lze navíc frekvenčně konvertovat, čímž se předejde vzájemnému rušení nebo překryvu.

Automatické vyrovnání signálu (autoadjust)

Zařízení samo optimalizuje signálovou úroveň každého filtrovaného kanálu, aby byly všechny výstupy stabilní a rovnoměrné – bez nutnosti zásahu technika.

Manuální jemné doladění každého filtru

Pro přesné dolaďování lze u každého filtru provést ruční korekci ±3 dB, nezávisle na sobě. To umožňuje precizní vyladění v problematických lokalitách.

Řízení napájení antén nebo předzesilovačů

AVANT 12 inteligentně spravuje napájení na jednotlivých vstupech a zapne napětí pouze tehdy, pokud jej signál vyžaduje, čímž snižuje zátěž a spotřebu.

Import a export konfigurací

Pomocí ASuite lze uložit aktuální nastavení zesilovače a při dalších instalacích je znovu načíst. Tato funkce šetří čas profesionálům, kteří provádějí vícenásobné nebo opakované instalace.


Přehledná tabulka s hlavními rozdíly mezi modely AVANT 12 a AVANT 12 PRO:


Shrnutí hlavních rozdílů:


• AVANT 12 PRO obsahuje pokročilé funkce navíc, které zvyšují efektivitu práce technika:

  • Autoprogramování (bez ručního nastavování)

  • Měření kvality signálu v reálném čase (úroveň, C/N, CBER, PER)

  • PDF report z instalace pro zákazníka nebo dokumentaci

• AVANT 12 nabízí stejné zesilovací a filtrační vlastnosti, ale bez těchto diagnostických a automatizačních funkcí.

Technické specifikace


• Počet vstupů: 5
  Pro vstupní kombinace FM, DAB, UHF a VHF

• Počet výstupů: 1
  Pro připojení hlavního rozvodu

• Pásma: FM / DAB / UHF
  Plné pokrytí rádiového a digitálního televizního spektra

• Frekvenční rozsahy:

  • FM: 87–108 MHz

  • DAB: 174–230 MHz

  • UHF: 470–694 MHz

• Počet filtrů:

  • DAB: 1

  • UHF: až 32
    Každý kanál má samostatný filtr

• Zisk:

  • FM: 29 dB

  • DAB: 75 dB

  • UHF: 78 dB

• Regulace zisku:

  • FM: 0–25 dB

  • DAB/UHF: AGC
    Automatické řízení zisku pro stabilní výstup

• Manuální doladění po autoadjustu:

  • FM/DAB: ±5 dB

  • UHF: ±3 dB

• Regulace sklonu:

  • UHF: 0–5 dB
    Pro vyrovnání rozdílů mezi vyššími a nižšími kanály

• Vstupní úroveň:

  • FM: 79–104 dBμV

  • DAB/UHF: 40–100 dBμV

• Výstupní úroveň:

  • DIN45004B: 124 dBμV

  • EN50083: 128 dBμV

  • Programovatelná:

    • FM: 80–108 dBμV

    • DAB: 87–115 dBμV

    • UHF: 90–118 dBμV

• Šumové číslo:

  • FM/DAB: 7 dB

  • UHF: 6 dB

• Selektivita filtrů:

  • FM: >20 dB

  • DAB/UHF: >65 dB

• Napájení vstupů:

  • DAB/UHF: 12 V DC / max. 70 mA

  • FM: bez napájení

• Napájení zesilovače:

  • 220–230 V AC / 50–60 Hz

  • Max. proud: 179 mA

  • Max. příkon: 15,1 W

• Krytí: IP20
  Pro vnitřní použití

• Provozní teplota: -5 °C až +45 °C

Fyzické parametry


• Rozměry zařízení (Š × V × H): 201 × 120 × 42 mm
  Kompaktní provedení vhodné pro většinu rozvodných skříní

• Hmotnost hlavního přístroje: 924 g
  Samotné tělo zesilovače

• Čistá hmotnost (vč. drobného příslušenství): 982 g

• Hrubá hmotnost (vč. balení): 1 150 g

FAQ – Časté dotazy k AVANT 12


Lze zesilovač programovat bez kabelového připojení?
Ano, AVANT 12 má vestavěné Bluetooth® rozhraní, díky kterému jej můžete nastavit bezdrátově pomocí mobilní aplikace ASuite pro Android a iOS.

Kolik kanálů mohu nastavit?
Zesilovač umožňuje naprogramovat až 32 digitálních filtrů pro jednotlivé kanály. Každý filtr může být navíc frekvenčně konvertován.

Podporuje zesilovač DVB-T2 vysílání?
Ano, zařízení je plně kompatibilní s DVB-T i DVB-T2 normou.

Lze upravit úroveň signálu ručně?
Ano, po automatickém nastavení lze pomocí ASuite ručně upravit úroveň každého filtru o ±3 dB, pro přesné vyladění výstupní hladiny.

Zvládne zařízení napájet anténní předzesilovač?
Ano, 12V napájení je dostupné na DAB a UHF vstupech a aktivuje se pouze tehdy, pokud jej anténa vyžaduje.

Jaký je rozdíl oproti modelu AVANT 12 PRO?
Model PRO navíc nabízí měření výstupních parametrů (C/N, CBER, PER), generování PDF reportů a automatické programování bez zásahu technika. Základní model AVANT 12 tyto funkce neobsahuje, ale jinak je vybavení prakticky shodné.

Jak je to s nastavením u vícenásobných instalací?
Pomocí ASuite můžete konfiguraci zesilovače uložit a znovu načíst, což zrychlí a sjednotí více instalací v různých objektech.

Jaké je krytí a kde lze zesilovač instalovat?
Zesilovač má IP20, takže je určen pro instalaci v interiéru (např. do rozvaděče, technické místnosti apod.).
