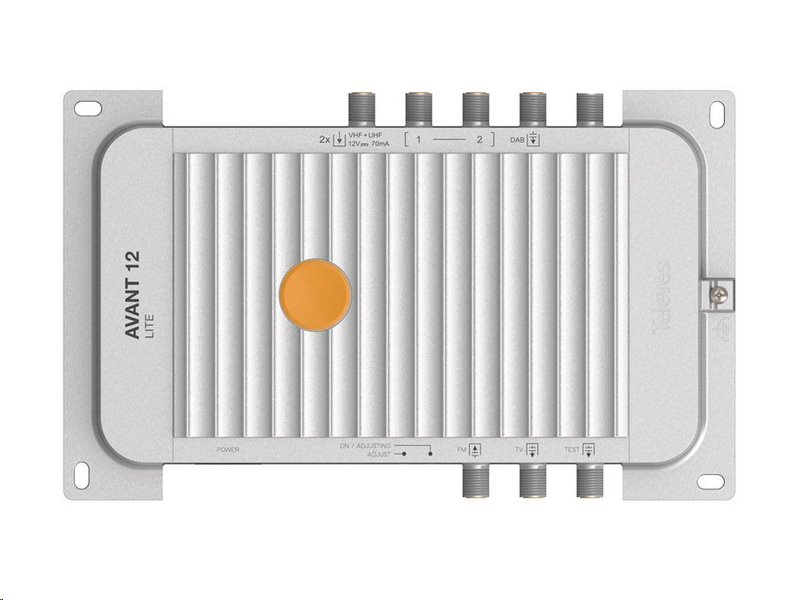

Televes AVANT 12 LITE 532210 (105 dBµV max., 5G LTE)

Televes AVANT 12 LITE 532210 — 20 digitálních filtrů a 5G LTE ochrana


Řešení pro moderní společné televizní antény (STA)

Při modernizaci nebo instalaci nových systémů společných televizních antén (STA) narážejí montážníci nejčastěji na dva problémy: silné rušení z 4G/5G LTE sítí a neustálé kolísání úrovně přijímaného signálu z různých vysílačů. Zastaralé analogové zesilovače nedokážou tyto vlivy efektivně kompenzovat, což vede k výpadkům obrazu a nutnosti častých servisních výjezdů kvůli ručnímu dolaďování.

Programovatelný multiband zesilovač Televes AVANT 12 LITE 532210 tento problém trvale řeší. Využívá digitální zpracování signálu (DSP) a chytrou technologii TForce, která průběžně monitoruje vstupy a automaticky reguluje úroveň (AGC). Díky integrovanému SAW filtru pro kanál 48 (LTE700) spolehlivě odřízne rušivé frekvence mobilních operátorů. Veškerou konfiguraci navíc provedete během pár minut přes bezdrátové Bluetooth připojení přímo ze svého telefonu nebo tabletu pomocí aplikace ASuite.


Co rozhoduje při výběru a instalaci


• Až 20 individuálních filtrů — Každému kanálu lze přiřadit vlastní digitální filtr, což umožňuje vysoce selektivní potlačení sousedních kanálů.

• Technologie TForce s AGC — Zesilovač automaticky vyvažuje signál z různých vysílačů na optimální hodnotu bez výkyvů.

• SAW filtrace 5G sítí — Extrémně strmý filtr od kanálu 48 fyzicky blokuje průnik rušení z mobilních vysílačů s vysokou stabilitou.

• Vysoká výstupní úroveň 105 dBµV — Garantuje dostatečný výkon i pro rozsáhlejší bytové domy s velkým počtem účastnických zásuvek.

• Konfigurace přes Bluetooth — Odpadá nutnost připojovat kabely nebo programátory; stačí chytrý telefon s aplikací ASuite.

• Funkce Autoprogramming — Zařízení samo proskenuje vstupy, vybere nejsilnější kanály, přiřadí jim filtry a provede vyvážení do 1 minuty.

• Ochranné šasi ze slitiny Zamak — Poskytuje vysoký stupeň stínění proti elektromagnetickému rušení z okolí.

• DVB-T a DVB-T2 kompatibilita — Zesilovač je plně připraven na aktuální i budoucí standardy pozemního vysílání.

Rychlé nastavení na místě montáže

U zesilovače Televes AVANT 12 LITE končí éra složitého nastavování potenciometrem a měřicím přístrojem na každém kroku. Zesilovač je vybaven nativním Bluetooth modulem, který se okamžitě spáruje s mobilní aplikací ASuite (dostupnou v češtině). Aplikace vás provede nastavením krok za krokem. Nechybí ani hardwarové tlačítko pro fyzický autoadjust, které umožňuje rychlé spuštění kalibrace přímo na panelu přístroje, pokud potřebujete okamžitou reakci. Vyvážení všech kanálů proběhne automaticky, přičemž aplikace umožňuje dodatečné manuální doladění v rozsahu ± 3 dB pro každý kanál zvlášť.

Bezkonkurenční stabilita a výkon

Zařízení nabízí zisk až 55 dB v pásmu UHF a celkovou regulovatelnou výstupní úroveň od 80 do 105 dBµV. Jádrem jednotky je pokročilý DSP procesor a kvalitní selektivita o hodnotě >65 dB (při ± 8 MHz). To znamená, že i když máte přijímací antény natočené na různé vysílače s obrovským rozdílem v přijímaném výkonu, na výstupu do koaxiálního kabelu získáte perfektně „srovnané“ portfolio kanálů připravené pro distribuci bez rizika přebuzení televizních tunerů.

Inovace v praxi

V bytových domech (MDU) často nastává situace, kdy instalujete antény pro DVB-T2, rozhlasové vysílání FM a moderní digitální rádio DAB+. Model AVANT 12 LITE umožňuje připojit vše do jedné centrály pomocí čtyř nezávislých vstupů (2× UHF/VHF, 1× DAB, 1× FM). Při správě více objektů nebo penzionů oceníte možnost importu a exportu konfigurací. Jakmile si odladíte dokonalé frekvenční schéma pro danou lokalitu, jednoduše jej uložíte do aplikace ASuite a při další instalaci v sousedním vchodě ho do zesilovače nahrajete jediným stisknutím displeje, což dramaticky šetří montážní čas.

Pro koho je produkt určený

Tento produkt je navržen primárně pro profesionální anténní techniky, montážní firmy a elektromontéry, kteří realizují nebo servisují televizní rozvody (STA) v bytových domech, hotelích, nemocnicích nebo školách. Pro uvedení do provozu je vyžadována základní orientace v RF technice a stažení aplikace ASuite do chytrého zařízení (Android/iOS).


Technické specifikace


• Vstupy: 2× VHF/UHF, 1× DAB, 1× FM — Komplexní pokrytí všech běžných pásem pozemního příjmu.

• Frekvenční rozsahy (VHF/UHF): 174–230 MHz, 470–694 MHz — Plně ořezáno o frekvence nad 700 MHz kvůli 5G/4G rušení.

• Frekvenční rozsah (FM / DAB): 87–108 MHz / 174–230 MHz — Bezproblémový příjem analogového i digitálního rádia.

• Počet digitálních filtrů: 20 — Maximální flexibilita pro selekci konkrétních DVB-T2 multiplexů z různých směrů.

• Počet kanálů na filtr: 1 — Zajišťuje absolutní přesnost filtrace i u sousedních kanálů.

• Zesílení: 55 dB (UHF), 52 dB (VHF/DAB), 17 dB (FM) — Výkonný zesilovač vhodný pro lokality se slabším signálem.

• Rozsah výstupní úrovně (UHF): 80–105 dBµV — Programovatelná úroveň, kterou zesilovač udržuje pro celou kaskádu rozvodu.

• Selektivita: >65 dB (± 8 MHz) — Perfektní separace užitečného signálu od nežádoucího šumu nebo rušení.

• Šumové číslo: 6 dB (VHF/UHF/DAB), 7 dB (FM) — Udržuje vynikající kvalitu (MER/BER) přijímaného multiplexu.

• Napájení předzesilovačů: 12 V / 70 mA (ON / OFF / AUTO) — Umožňuje bez externích výhybek napájet aktivní antény (pouze u programovatelných vstupů).

• Konektory: F-konektor — Standardní, spolehlivé a bezeztrátové připojení koaxiálních kabelů.

• Rozměry a hmotnost: 196 × 122 × 43 mm, 0,92 kg — Kompaktní a lehké provedení, ideální do stísněných rozvaděčů.

• Napájení ze sítě: 220–230 V, 50/60 Hz — Připojení standardní vidlicí bez nutnosti externího adaptéru.

• Stupeň krytí: IP20 — Zařízení je určeno výhradně pro vnitřní instalaci do rozvaděčů nebo pod střechu.

• Pracovní teplota: -5 °C až +45 °C — Bezpečný provoz i v nevytápěných půdních prostorách.

FAQ — Časté otázky zákazníků


1. Je aplikace pro nastavení zesilovače v češtině? Ano, aplikace ASuite, která je k dispozici zdarma pro operační systémy Android a iOS, je plně lokalizována do českého jazyka. K jejímu běhu a spojení se zesilovačem stačí mít aktivní Bluetooth.

2. Dokáže tento model odrušit nové vysílače 5G mobilních sítí? Ano. Model AVANT 12 LITE 532210 je vybaven integrovaným hardwarovým SAW (Surface Acoustic Wave) filtrem, který razantně ořezává celé frekvenční pásmo od kanálu 48 (tzv. pásmo LTE700), což poskytuje maximální ochranu proti 4G a 5G sítím.

3. Jak přesně funguje funkce Autoprogramming? Tato inteligentní funkce umožňuje zařízení proskenovat vstupy, na kterých samo vyhledá nejkvalitnější signály (multiplexy). Těm automaticky přiřadí filtry a následně vyrovná (vyváží) jejich výstupní úroveň tak, aby všechny kanály měly na výstupu naprosto stejnou intenzitu. Celý proces zabere necelou 1 minutu.

4. Můžu ze zesilovače napájet anténu s předzesilovačem? Ano, na obou programovatelných vstupech (VHF/UHF) můžete aktivovat napájení 12 V s maximálním proudem 70 mA. Zapnutí probíhá buď manuálně přes aplikaci ASuite, nebo jej můžete nechat na automatice, která napájení spustí, pokud vyhodnotí, že to stav signálu vyžaduje.

5. Lze úroveň signálu nastavit i ručně, pokud mi automatika nevyhovuje? Ano, po automatickém nastavení (autoadjust) máte možnost v aplikaci manuálně korigovat výstupní úroveň pro každý jednotlivý kanál / filtr s tolerancí ± 3 dB.

6. Uloží se konfigurace při výpadku napájení? Ano, veškerá provedená nastavení a přiřazení filtrů se ukládají do energeticky nezávislé paměti. Po obnovení napájení zesilovač okamžitě naběhne s poslední známou funkční konfigurací.

7. Proč má zesilovač oddělený testovací výstup? Testovací výstup (s útlumem -20 dB) slouží pro servisní techniky. Umožňuje jim připojit k zesilovači měřicí přístroj a zkontrolovat kvalitu výstupního signálu za plného chodu systému, aniž by museli odpojovat hlavní přívod do objektu a přerušovat tak televizní vysílání obyvatelům.
