Televes AVANT 12 PRO (532203)

Televes AVANT 12 PRO – profesionální digitální programovatelný zesilovač s LTE700 filtrem a Bluetooth ovládáním

Špičkový zesilovač pro moderní individuální i společné anténní instalace


AVANT 12 PRO je vysoce výkonný digitální programovatelný zesilovač nové generace, který nabízí mimořádnou flexibilitu a přesnost v každém kroku instalace. Je navržen pro použití jak v rodinných domech, tak v bytových domech (MDU) a umožňuje individuální programování až 32 digitálních filtrů na 4 vstupech VHF/UHF. Díky vysoké výstupní úrovni až 124 dBµV snadno obslouží i rozsáhlejší anténní systémy.


Co je nového oproti řadě AVANT X?


AVANT 12 PRO přináší několik klíčových vylepšení oproti starší řadě AVANT X, která zvyšují komfort instalace a rozšiřují možnosti zařízení:

• Bezdrátové programování přes Bluetooth® – konec kabelům a komplikovanému připojování. Celý proces lze nyní pohodlně provést z telefonu nebo tabletu.

• Nová aplikace ASuite (v češtině) – intuitivní prostředí pro programování je nyní dostupné jak pro Android, tak nově i pro iOS.

• Vyšší výstupní úroveň až 121 dBμV (VHF/UHF) – zajišťuje ještě silnější a stabilnější signál i při rozsáhlejších rozvodech.


Výhody verze PRO – profesionální nástroj bez kompromisů


Stejně jako původní modely AVANT X PRO, také AVANT 12 PRO nabízí špičkové funkce navíc, které ocení každý profesionál:

• Měření výstupního signálu přímo v zařízení – zobrazení klíčových parametrů: úroveň signálu, C/N, CBER, PER

• Generování měřicího protokolu v PDF – profesionální výstupní report pro zákazníka nebo dokumentaci zakázky

• Plně automatické programování – zařízení samo provede detekci kanálů, přiřazení filtrů i vyvážení úrovní, bez nutnosti ručního nastavování


Chytré řízení a bezdrátové programování přes Bluetooth


Vestavěná Bluetooth® anténa umožňuje jednoduché a rychlé programování přímo z vašeho smartphonu nebo tabletu (Android/iOS) pomocí aplikace ASuite. Pomocí této aplikace můžete provádět:

• Programování filtrů dle kanálů

• Automatické i ruční dolaďování signálové úrovně jednotlivých kanálů

• Aktivaci napájení předzesilovače

• Import a export konfigurací

• Tvorbu výstupních reportů ve formátu PDF


Autoprogramování a inteligentní ladění


Model AVANT 12 PRO disponuje funkcí autoprogramování, kdy sám detekuje dostupné kanály, nastaví potřebné filtry a vyrovná jejich signálové úrovně. Automaticky také spustí napájení antény, pokud je to nutné, což zjednodušuje a urychluje práci instalačního technika.


Maximální selektivita a čistý signál díky digitálním filtrům a LTE ochraně


Díky digitálnímu zpracování jednotlivých kanálů získáte na výstupu dokonale vyvážený signál. Vysoká selektivita (>30 dB @ 1 MHz) a SAW filtr s potlačením LTE700 (kanály nad CH48) zajišťují vynikající stabilitu a ochranu proti rušení ze sítí 4G/5G.


Dva režimy rozvodu a všestranné vstupy

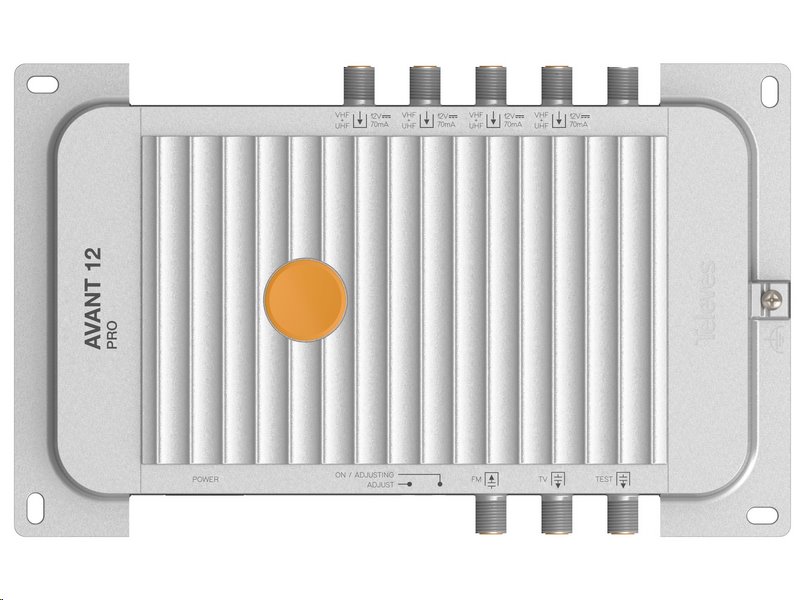

Zesilovač nabízí dvě možnosti konfigurace vstupů:

• FM + 4× [VHF/UHF]

• FM + DAB + 3× UHF

Tato flexibilita umožňuje přizpůsobit zesilovač specifickým potřebám vaší instalace a zároveň zachovat maximální účinnost a minimální šum.


Odolná konstrukce a evropská kvalita

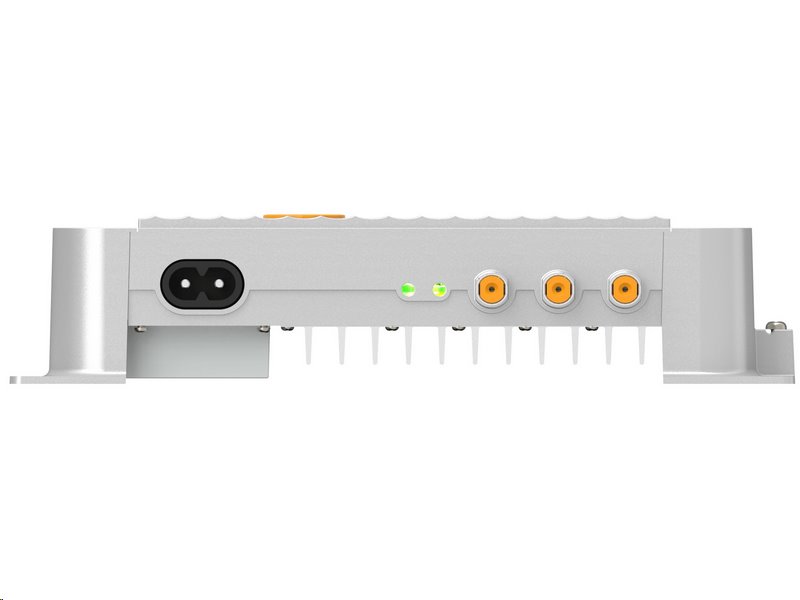

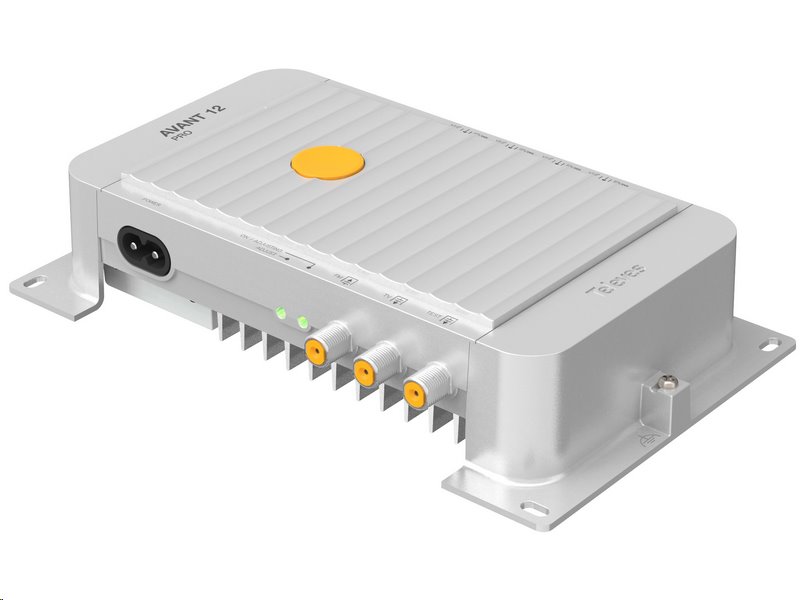

Kompaktní tělo z vysoce stíněného Zamak slitiny zajišťuje ochranu proti elektromagnetickému rušení. Kompaktní rozměry (pouze 196 × 122 × 43 mm) z něj dělají nejvýkonnější zesilovač ve své velikostní kategorii. Výrobek je 100% vyroben v Evropě a splňuje nejpřísnější normy kvality.


Pokročilé funkce ovládání a diagnostiky v aplikaci ASuite (vše pohodlně a bezdrátově v češtině přes Bluetooth®)


Programování kanálových filtrů

Pomocí ASuite lze pro každý vstup vybrat konkrétní kanály, kterým je následně přiřazen samostatný filtr (až 32 digitálních filtrů). Každý z těchto kanálů může být také frekvenčně posunut (konvertován), což je ideální např. při kolizi frekvencí nebo požadavku na sloučení signálů z různých lokalit.

Autoprogramování během jedné minuty

Zařízení samostatně analyzuje vstupní signál, rozpozná nejsilnější dostupné kanály, přiřadí jim filtry a následně automaticky vyrovná úroveň signálu mezi jednotlivými kanály. Celý proces proběhne rychle a bez nutnosti manuálního zásahu – typicky do 60 sekund.

Automatické vyrovnání úrovně signálu (autoadjust)

AVANT 12 PRO automaticky optimalizuje úroveň každého kanálu, aby byly všechny výstupy rovnoměrné a stabilní, bez kolísání a výkyvů. Tím se eliminuje potřeba dalších korekcí ve většině instalací.

Jemné manuální doladění každého kanálu

Pro náročnější aplikace nebo specifické situace můžete ručně upravit výstupní úroveň každého kanálu v rozsahu ±3 dB – nezávisle pro každý filtr. Tato funkce je ideální pro dolaďování v místech s nerovnoměrnou kvalitou příjmu.

Automatické spínání napájení antény

Zesilovač inteligentně rozhodne, zda je třeba aktivovat napájení antény či předzesilovače, a zapne jej jen tehdy, pokud to signál vyžaduje – čímž šetří energii a chrání zařízení před zbytečným napětím.

Import a export konfigurací

ASuite umožňuje uložit nastavení zesilovače a při dalších instalacích rychle načíst předchozí konfigurace. Tato funkce výrazně urychluje opakované instalace a sjednocuje nastavení napříč lokalitami.

Monitorování parametrů DVB-T a DVB-T2

V reálném čase lze sledovat důležité parametry jako CNR (poměr nosné k šumu), CBER (bitová chybovost před opravou) nebo PER (poměr chybových paketů). Tím získáte přesnou kontrolu nad kvalitou každého přijímaného kanálu.

Generování instalačního reportu ve formátu PDF

Zesilovač umožňuje vytvořit podrobný výstupní protokol s výše uvedenými parametry. Tento profesionální report lze stáhnout jako PDF, což je užitečné pro dokumentaci u zákazníků nebo jako důkaz o kvalitně provedené instalaci.


Přehledná tabulka s hlavními rozdíly mezi modely AVANT 12 a AVANT 12 PRO:


Shrnutí hlavních rozdílů:


• AVANT 12 PRO obsahuje pokročilé funkce navíc, které zvyšují efektivitu práce technika:

  • Autoprogramování (bez ručního nastavování)

  • Měření kvality signálu v reálném čase (úroveň, C/N, CBER, PER)

  • PDF report z instalace pro zákazníka nebo dokumentaci

• AVANT 12 nabízí stejné zesilovací a filtrační vlastnosti, ale bez těchto diagnostických a automatizačních funkcí.


Technické specifikace


• Počet vstupů: 5
  Pro připojení různých anténních pásem – FM, DAB, VHF, UHF

• Počet výstupů: 1
  Jednoduchý výstup pro rozvod zesíleného signálu

• Pásma: FM / DAB / UHF
  Kompletní pokrytí rozhlasového a digitálního TV vysílání

• Frekvenční rozsah:

  • FM: 87–108 MHz

  • DAB: 174–230 MHz

  • UHF: 470–694 MHz

• Počet filtrů:

  • DAB: 1

  • UHF: 32
    Každý UHF kanál lze filtrovat samostatně

• Zisk:

  • FM: 29 dB

  • DAB: 75 dB

  • UHF: 78 dB
    Silný zesilovací výkon pro každý vstup

• Rozsah regulace zisku:

  • FM: 0–25 dB

  • DAB a UHF: AGC (automatické řízení)
    Automatické udržení optimální úrovně

• Manuální regulace po autoladění:

  • FM/DAB: ±5 dB

  • UHF: ±3 dB

• Regulace sklonu:

  • UHF: 0–5 dB
    Vyrovnání rozdílů mezi frekvencemi

• Vstupní úroveň:

  • FM: 79–104 dBµV

  • DAB/UHF: 40–100 dBµV

• Výstupní úroveň:

  • DIN45004B: 124 dBµV

  • EN50083: 128 dBµV

  • Programovatelná: FM 80–108, DAB 87–115, UHF 90–118 dBµV

• Činitel šumu:

  • FM/DAB: 7 dB

  • UHF: 6 dB
    Nízký šum = čistší příjem

• Selektivita:

  • DAB/UHF: >65 dB

  • FM: >20 dB
    Odolnost proti rušení z vedlejších kanálů

• Napájení vstupů:

  • DAB/UHF: 12 VDC / max. 70 mA

  • FM: bez napájení

• Napájení zařízení:

  • 220–230 VAC / 50–60 Hz

  • Max. proud: 179 mA

  • Max. příkon: 15,1 W

• Krytí: IP20
  Vhodné pro instalaci do interiéru

• Pracovní teplota: -5 °C až +45 °C

Fyzické parametry


• Hmotnost hlavního zařízení: 924 g
  Váha samotného zesilovače bez obalu

• Čistá hmotnost (net weight): 982 g
  Hmotnost zesilovače včetně drobného příslušenství

• Hrubá hmotnost (gross weight): 1 150 g
  Celková hmotnost balení se vším obsahem

• Rozměry zařízení (Š × V × H): 201 × 42 × 120 mm
  Kompaktní rozměry umožňují snadnou instalaci i v menších rozvaděčích

FAQ – Časté dotazy k AVANT 12 PRO


Je možné zesilovač programovat bez kabelového připojení?
Ano, zařízení je vybaveno Bluetooth® modulem a programuje se bezdrátově přes mobilní aplikaci ASuite, dostupnou zdarma pro Android i iOS.

Kolik kanálů mohu individuálně nastavit?
Můžete nastavit až 32 digitálních filtrů, každý s možností samostatného výběru kanálu a jeho frekvenční konverze, což výrazně zvyšuje flexibilitu instalace.

Co přesně dělá funkce autoprogramování?
Zesilovač automaticky:

• Vyhledá nejsilnější dostupné kanály

• Přiřadí každému filtr

• Vyrovná jejich výstupní úroveň
  To vše během méně než 1 minuty, bez zásahu technika.

Podporuje zařízení DVB-T2?
Ano, plná kompatibilita s DVB-T i DVB-T2 je samozřejmostí.

Je možné zařízení použít i pro rozhlasové pásmo FM a DAB?
Ano, vstupy lze nakonfigurovat buď jako FM + 4× VHF/UHF, nebo FM + DAB + 3× UHF, podle typu instalace.

Umožňuje zařízení napájet anténní předzesilovače?
Ano, 12V napájení je dostupné na DAB a UHF vstupech a lze jej automaticky aktivovat, pokud si to kvalita signálu vyžaduje.

Jaký je maximální výstupní signál?
Až 124 dBμV podle normy DIN45004B a 128 dBμV podle EN50083, což je ideální pro větší domovní rozvody.

Jaký typ signálových parametrů lze měřit?
Přímo v aplikaci ASuite můžete sledovat:

• Úroveň signálu

• C/N (Carrier-to-Noise)

• CBER (Bitová chybovost před opravou)

• PER (Počet chybových paketů)

Lze tyto měřené hodnoty exportovat?
Ano, aplikace umožňuje vygenerovat měřicí protokol ve formátu PDF, vhodný např. pro zákazníka, dokumentaci nebo správce objektu.

Je možné uložená nastavení přenášet mezi instalacemi?
Ano, v ASuite můžete konfigurace ukládat a importovat, což výrazně zrychluje opakované instalace a pomáhá udržet jednotný standard.

Jak přesná je filtrace jednotlivých kanálů?
Díky digitálním VHF/UHF filtrům s vysokou selektivitou (>30 dB při 1 MHz) dochází k účinnému potlačení sousedních kanálů a rušení.

Jaký je maximální doporučený útlum vedení mezi anténou a zesilovačem?
Pro optimální výsledky doporučujeme, aby vstupní signál byl v rozsahu 40–100 dBμV, čemuž odpovídá vedení max. cca 20–30 m u běžného koaxiálu RG6 bez předzesilovače.

Je zařízení vhodné i pro větší anténní systémy?
Ano, díky vysoké výstupní úrovni, digitální stabilizaci signálu a konverzní schopnosti je AVANT 12 PRO vhodný jak pro individuální, tak kolektivní anténní rozvody v bytových domech (MDU).
