Univerzální držák DIM BIT pro konstrukci na asfaltovou střechu (CZ výroba)

Univerzální držák DIM BIT – stabilní kotevní prvek pro fotovoltaiku na střechách s asfaltovou hydroizolací

Český univerzální držák DIM BIT je stabilizační konstrukční prvek, který slouží k vytvoření pevných kotevních bodů na střechách s asfaltovým hydroizolačním pásem a sklonem do 30°. Díky své konstrukci zajišťuje spolehlivou montáž solárních panelů bez narušení hydroizolace.


Výhody univerzálního držáku DIM BIT


• Univerzální použití – vhodný pro fotovoltaické systémy, kabelové rošty a potrubní instalace.
• Snadná montáž horkovzdušným svařováním – rychlá a bezpečná instalace.
• Vodotěsné spojení – manžeta Wolfin IB zajišťuje 100% ochranu proti zatečení.
• Statická bezpečnost – pevné uchycení minimalizuje namáhání střešní konstrukce.
• Odolnost vůči povětrnostním vlivům – testovaná nosnost 1,3 kN, vysoká stabilita při větru a zatížení sněhem.
• Dlouhá životnost a záruka 5 let – kvalitní provedení zajišťuje maximální spolehlivost.

Robustní konstrukce pro bezpečné kotvení

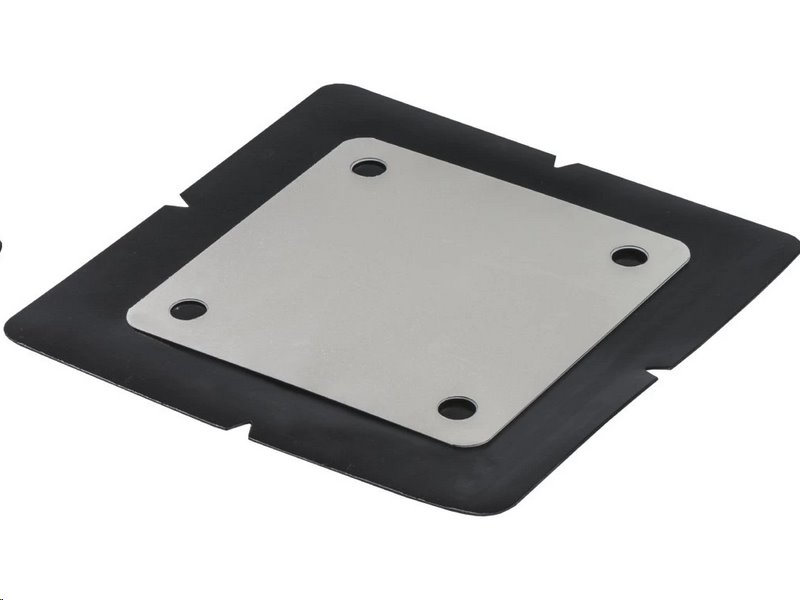

Držák je vyroben ze dvou dílů poplastovaného plechu, které jsou pevně svařeny do jednoho celku.

• Spodní čtvercový díl slouží k ukotvení ke konstrukčnímu podkladu a je vybaven rohovými otvory pro snadné upevnění kotevními prvky.
• Horní díl obsahuje závitovou vložku M10, která umožňuje pevné připojení nosné konstrukce fotovoltaických panelů.


Spolehlivé kotvení pro FVE systémy a další příslušenství


Držák DIM BIT je navržen pro bezpečné uchycení fotovoltaických konstrukcí, kabelových roštů a potrubních systémů na střechy s asfaltovým hydroizolačním pásem. Závitová vložka M10 umožňuje pevné ukotvení nosných konstrukcí, přičemž držák rovnoměrně rozkládá zatížení a minimalizuje namáhání střešního pláště.


Snadná instalace bez narušení hydroizolace


Montáž držáku je velmi jednoduchá a nevyžaduje složité úpravy. Díky integrované krycí manžetě Wolfin IB se držák svařuje horkovzdušnou technologií, což zaručuje vodotěsné napojení na střešní hydroizolaci. Před svařováním je nutné očistit podkladní asfaltový pás a odstranit z něj posyp a nečistoty.


Odolnost proti větru a zatížení


Díky pevné konstrukci a možnosti pevného ukotvení k nosné vrstvě střechy zajišťuje držák DIM BIT vysokou stabilitu i v oblastech s extrémními povětrnostními podmínkami. Testovaná únosnost 1,3 kN garantuje bezpečné uchycení solárních konstrukcí i při silném větru a sněhovém zatížení.


Maximální ochrana hydroizolace


Jedním z hlavních rizik při montáži solárních systémů na ploché střechy je narušení hydroizolační vrstvy. Držák DIM BIT je navržen tak, aby minimalizoval riziko poškození střešního pláště a zároveň zachoval tepelně izolační vlastnosti střechy.

Technické specifikace


Technické údaje:

• Velikost manžety fólie: 280 × 280 mm – zajišťuje dostatečnou plochu pro pevné a vodotěsné spojení se střechou.
• Rozměr spodního dílu: 200 × 200 mm – poskytuje stabilní základnu pro bezpečné ukotvení.
• Závitová vložka: M10 – umožňuje pevné uchycení nosné konstrukce fotovoltaických panelů.
• Testovaná únosnost: 1,3 kN – zajišťuje vysokou nosnost a odolnost proti mechanickému zatížení.

Materiál a konstrukce:

• Materiál spodního kotvícího dílu: Žárově pozinkovaný plech o tloušťce 0,55 mm s PVC vrstvou 0,6 mm a protikorozní úpravou – poskytuje pevnou oporu a ochranu proti korozi.
• Materiál horního nosného dílu: Výlisek z žárově pozinkovaného plechu o tloušťce 0,55 mm s PVC vrstvou 0,6 mm a protikorozní úpravou – zajišťuje stabilitu při zatížení fotovoltaickou konstrukcí.
• Krycí manžeta: Wolfin IB, tloušťka 1,5 mm – umožňuje vodotěsné spojení se střešní hydroizolací.

Montáž a odolnost:

• Montážní způsob: Horkovzdušné svařování s asfaltovým hydroizolačním pásem – zajišťuje pevné a trvanlivé spojení.
• Odolnost proti zatížení: Navrženo tak, aby uneslo bodové zatížení solárními panely bez negativního vlivu na tepelnou izolaci střechy.
• Vodotěsnost: 100% spolehlivost – eliminuje riziko zatečení do střešního pláště.
• Větrná odolnost: Stabilní uchycení konstrukce i ve větrných podmínkách.

Použití:

• Univerzální kompatibilita – vhodné pro všechny běžné fotovoltaické konstrukční systémy na střechách s asfaltovou hydroizolací.

Záruka:

• 5 let – garance dlouhé životnosti a odolnosti proti povětrnostním vlivům.


S držákem DIM BIT získáte bezpečné, stabilní a vodotěsné řešení pro montáž fotovoltaických konstrukcí na střechy s asfaltovou hydroizolací!
