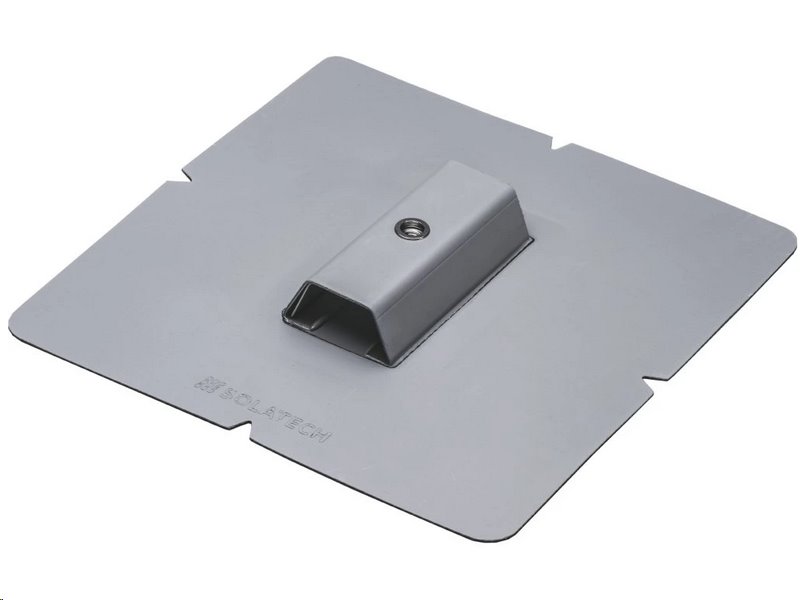

Univerzální držák DIM TPO pro konstrukci na TPO střechu s hydroizolací (Sarnafil)

Pro koho je produkt určený?

Stabilizační konstrukční prvek SOLATECH DIM TPO je navržen pro profesionální segment stavebnictví, TZB a obnovitelných zdrojů energie, kde se vyžaduje absolutní spolehlivost, garantovaná nosnost a stoprocentní dodržení hydroizolačních postupů:

• Montážní firmy realizující fotovoltaické elektrárny (FVE): Získávají certifikovaný kotevní bod pro nosné systémy fotovoltaických panelů s deklarovanou mechanickou odolností. Prvek eliminuje riziko improvizovaných nebo podomácku vyráběných konstrukcí, které by mohly poškodit střešní krytinu.

• Pokrývači, izolatéři a realizační firmy plochých střech: Produkt je ideální pro řemeslníky, kteří nesou přímou odpovědnost za těsnost střešního pláště. Vzhledem k integrované manžetě z originálního materiálu Sarnafil TS 77-20 mohou provést dokonale homogenní spoj horkovzdušným svařováním, za jehož těsnost se mohou zákazníkovi plně zaručit.

• Projektanti a montéři technického zařízení budov (TZB): Pro specialisty, kteří potřebují na střešní konstrukce bezpečně a stabilně umístit těžké technologie, aniž by došlo k narušení záruky na střešní plášť budovy nebo ke vzniku nebezpečných tepelných mostů.


Typické příklady nasazení v praxi

1. Komerční instalace fotovoltaiky na logistických centrech a průmyslových halách (B2B)

Při montáži solárních panelů na ploché střeše velké logistické haly, kde hlavní hydroizolační vrstvu tvoří TPO fólie, čelí realizační firma extrémnímu namáhání vnějšími vlivy, zejména sáním větru. Místo plošného zatěžování střešní konstrukce těžkým betonovým balastem, který by mohl překročit statické limity budovy, se využije prvek SOLATECH DIM TPO.

Spodní čtvercový díl z žárově pozinkovaného plechu se pevně ukotví přes rohové otvory přímo ke konstrukčnímu podkladu haly. Následně se integrovaná manžeta pomocí horkovzdušného svařovacího přístroje vodotěsně napojí na střešní fólii. Na výrobně osazenou závitovou vložku M10 se pak přímo našroubují hliníkové nosné profily FVE. Každý takto instalovaný kotevní bod disponuje testovanou únosností 1,3 kN, což zaručuje, že celé fotovoltaické pole bezpečně odolá i silným poryvům větru bez jakéhokoliv posunu či uvolnění.

2. Kotvení potrubních tras a technologických roštů na bytových domech (B2C / B2B)

Na mírně šikmé střeše moderního bytového domu se sklonem např. 20 stupňů (tedy plně v povoleném limitu do 30 stupňů ), která je izolována TPO fólií , je nutné stabilně a dlouhodobě upevnit masivní potrubní systémy vzduchotechniky, trasy pro kabelové žlaby nebo technologické rošty pro externí jednotky tepelných čerpadel.

Běžné mechanické kotvení skrz fólii bez systémových prvků by znamenalo okamžité riziko budoucího zatékání a degradace izolace. Nasazením prvků SOLATECH DIM TPO získá montážní firma univerzální kotevní místa. Použitá tovární manžeta z materiálu Sarnafil TS 77-20 ral.7040 o tloušťce 1,5 mm zajistí stoprocentní chemické i fyzikální splynutí se střešním pláštěm budovy při horkovzdušném sváru. Výsledkem je mechanicky stabilní zafixování těžkého příslušenství do integrovaného M10 závitu, které nijak neohrožuje hydroizolační kontinuitu střechy ani po mnoha letech provozu v náročných klimatických podmínkách.


FAQ — Časté otázky zákazníků


1. Mohu tento prvek použít i pro střechy s mPVC hydroizolací?

Ne, tento konkrétní model (DIM TPO) je určen výhradně pro střechy s aplikovanou hydroizolační fólií TPO , konkrétně pro kompatibilitu se systémem TPO SARNAFIL. Pro měkčené PVC fólie je nutné zvolit variantu SOLATECH DIM PVC, která má odlišné materiálové složení manžety.

2. Co přesně v praxi znamená testovaná únosnost 1,3 kN?

Testovaná únosnost 1,3 kN (odpovídá přibližně 130 kg zatížení na jeden bod) deklaruje maximální certifikovanou mechanickou zátěž, kterou prvek spolehlivě přenese do nosné konstrukce střechy. Při návrhu nosných systémů fotovoltaických panelů musí projektant zohlednit tuto hodnotu v rámci statického výpočtu a správně dimenzovat rozložení kotevních bodů podle sněhové a větrné oblasti.

3. Jak je řešena protikorozní ochrana kovových částí skrytých pod fólií?

Základní ochranu tvoří žárově pozinkovaný plech o tloušťce 0,55 mm (spodní díl) a 1 mm (horní nosný díl). Obě tyto části navíc kryje speciální TPO vrstva o tloušťce 0,6 mm doplněná o další protikorozní úpravu. Tento sendvičový systém garantuje dlouhodobou odolnost proti vlhkosti i v případě extrémních teplotních výkyvů.

4. Jaké jsou požadavky na mechanické kotvení do střešního pláště?

Spodní kotvící díl čtvercového tvaru o rozměru 200 × 200 mm je v rozích opatřen čtyřmi otvory s průměrem 18 mm. Ty slouží k provlečení kotevních prvků (šroubů, hmoždinek či kotev), které se fixují přímo do konstrukčního podkladu střechy (beton, trapézový plech, dřevo) podle schváleného kotevního plánu.

5. Vyžaduje navaření manžety speciální postup nebo chemii?

Klíčovým krokem je příprava povrchu. Před navařením musí být podkladní fólie v místě spoje zbavena nečistot a řádně očištěna doporučeným čističem. Následně se krycí TPO manžeta (Sarnafil TS 77-20 ral.7040 o tloušťce 1,5 mm) vodotěsně napojí na hydroizolační vrstvu standardním horkovzdušným svárem.

6. Jaký je maximální povolený sklon střechy pro instalaci?

Prvek je technicky navržen a certifikován pro použití na plochých i mírně šikmých střechách, ovšem celkový sklon střechy nesmí v místě instalace přesáhnout 30 stupňů.

7. Je pro připojení FVE nosníků potřeba další adaptér?

Ne, žádný mezikus není nutný. Horní díl držáku je již z výroby napevno osazen závitovou vložkou s metrickým závitem M10. Konstrukce FVE se kotví přímo do tohoto bodu, což významně urychluje montážní práce na střeše.

8. Lze tento kotevní bod použít i k jiným účelům než pro solární panely?

Ano. Výrobek slouží k uchycení jakéhokoliv variabilního příslušenství, kam spadají nejen solární nosníky, ale také technologické rošty nebo potrubní systémy (například rozvody pro klimatizace a tepelná čerpadla).

9. Jakou záruku výrobce na tento montážní prvek garantuje?

Výrobce (společnost EU SOLATECH s.r.o.) standardně poskytuje na výrobek záruku 2 roky, která plně pokrývá soudržnost svařeného celku i deklarované materiálové vlastnosti prvků.
