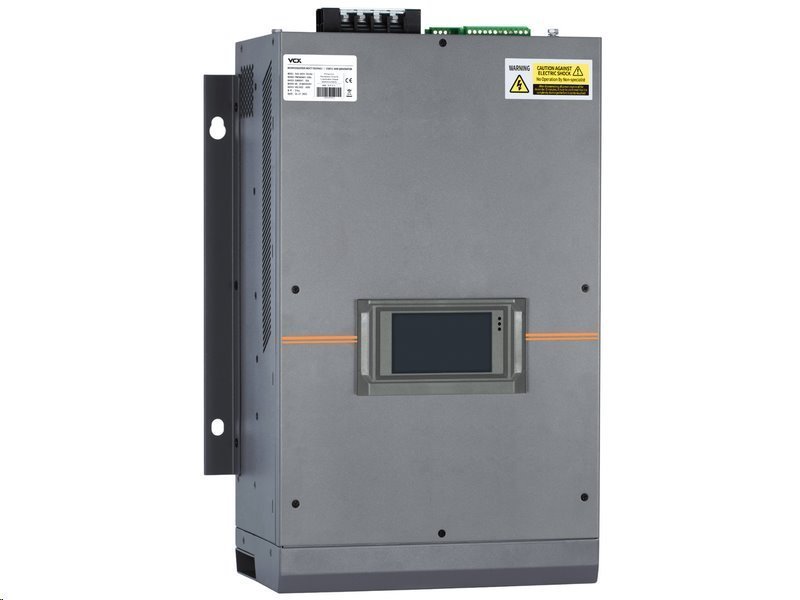

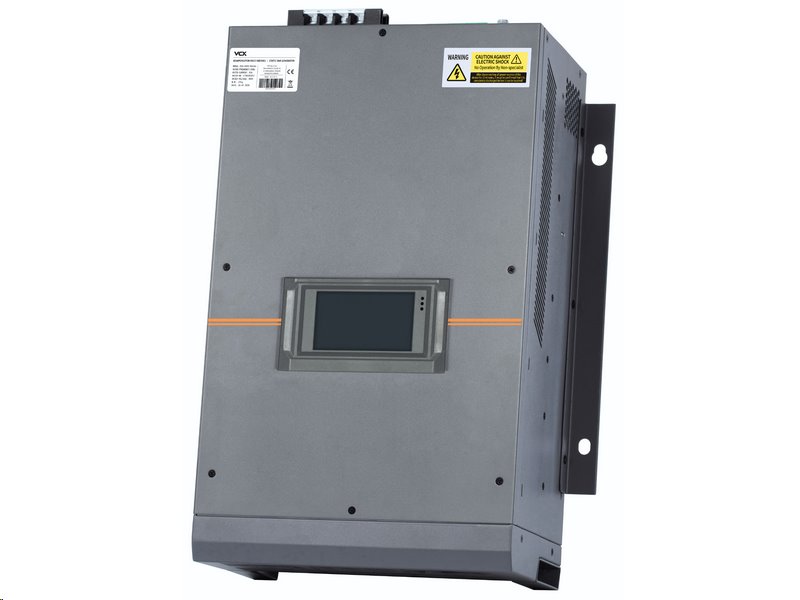

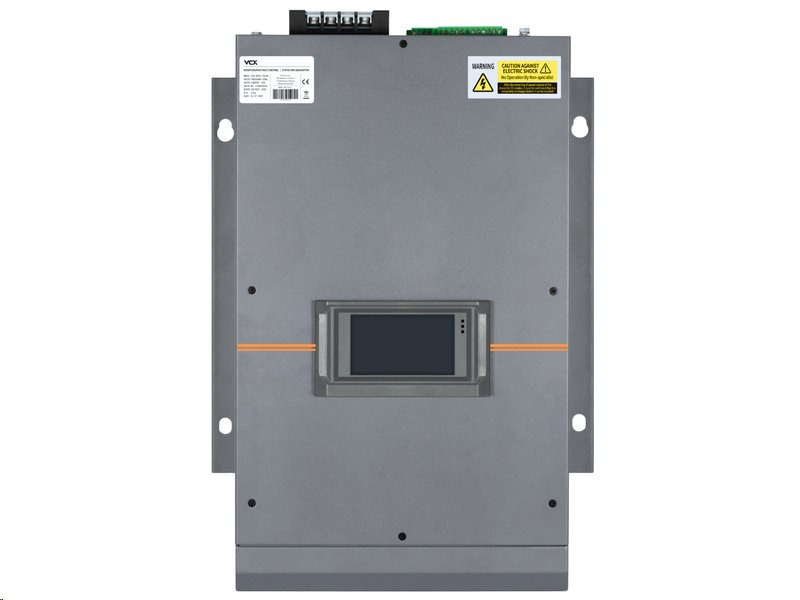

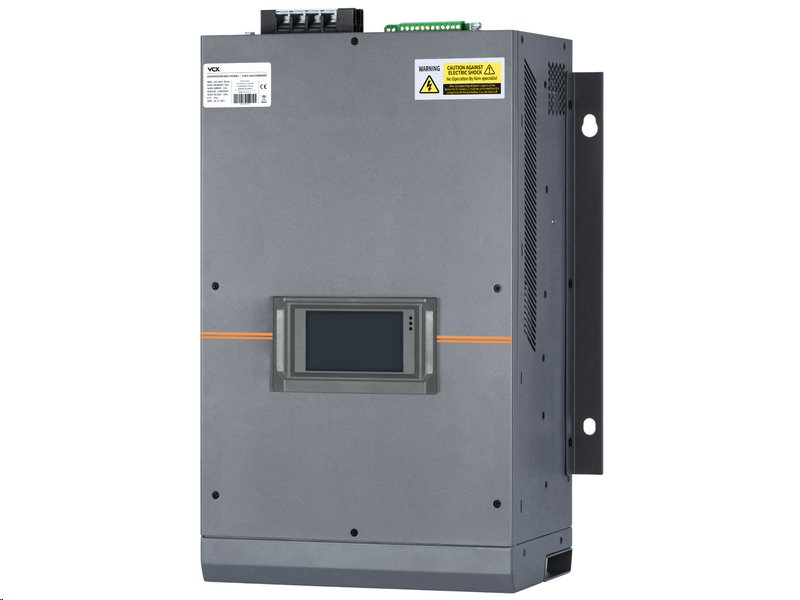

Kompenzátor jalového výkonu VCX SVG 400V 100kVAr

Kompenzátor jalového výkonu VCX SVG 400V 100kVAr – Vlajková loď průmyslové energetiky


Vlajková loď pro těžký průmysl a kritickou infrastrukturu

Kompenzátor jalového výkonu představuje nejmodernější způsob zlepšení parametrů elektrické sítě a snížení provozních nákladů.

Absolutně nejvýkonnější nástěnný kompenzátor v naší nabídce. S proudovým výkonem 150 A a kapacitou 100 kVAr je určen pro velké závody a provozy s masivním odběrem energie, které potřebují nekompromisní stabilitu. Dokáže nahradit rozměrné skříňové kompenzace a přitom nabídnout nesrovnatelně vyšší rychlost a přesnost řízení.

Toto zařízení je určeno pro "špinavé" průmyslové sítě plné harmonického rušení, které aktivně čistí, a zároveň kompenzuje obrovské objemy jalové energie. Pro velké firmy znamená instalace tohoto modelu úsporu v řádech statisíců korun ročně a zásadní zvýšení spolehlivosti celého energetického hospodářství podniku.

Ideální pro: Slévárny, automobilový průmysl, velká datacentra, sklářský průmysl, rozsáhlé výrobní areály a nákupní galerie.

Klíčové vlastnosti: Maximální výkon v kompaktním těle


Model 100kVAr definuje nové standardy výkonu. Zde je 10 důvodů, proč je tento "titan" jasnou volbou pro velké hráče:


• Extrémní výkon 150 A: Zařízení zvládne kompenzovat proudy až do 150 ampér, což je v kategorii nástěnných modulů špičková hodnota.

• Neuvěřitelná hustota výkonu: Celých 100 kVAr je vtěsnáno do rozměrů běžného rozvaděče (418x615 mm), což šetří drahocenné místo.

• Okamžitá stabilizace: Odezva pod 10 ms znamená, že ani nejrychlejší svářecí automaty nebo výtahy nezpůsobí pokutu za účiník.

• Aktivní filtrace harmonických: Čistí síť od rušení (THDi) až do 50. řádu s účinností ≥ 97 %, čímž chrání citlivou elektroniku.

• Univerzálnost: Kompenzuje jak induktivní (motory), tak kapacitní (LED, UPS) zátěž v reálném čase.

• 3-úrovňová topologie: Zajišťuje maximální energetickou účinnost samotného měniče a minimální tepelné ztráty.

• Škálovatelnost na MVar: Paralelním zapojením až 20 jednotek lze vytvořit systém o výkonu 2 MVar pro největší fabriky.

• Symetrizace sítě: Automaticky vyrovnává zátěž mezi fázemi, čímž předchází přetížení nulového vodiče.

• Konektivita 4.0: Plná integrace do SCADA/BMS systémů přes RS485, Ethernet a CAN.

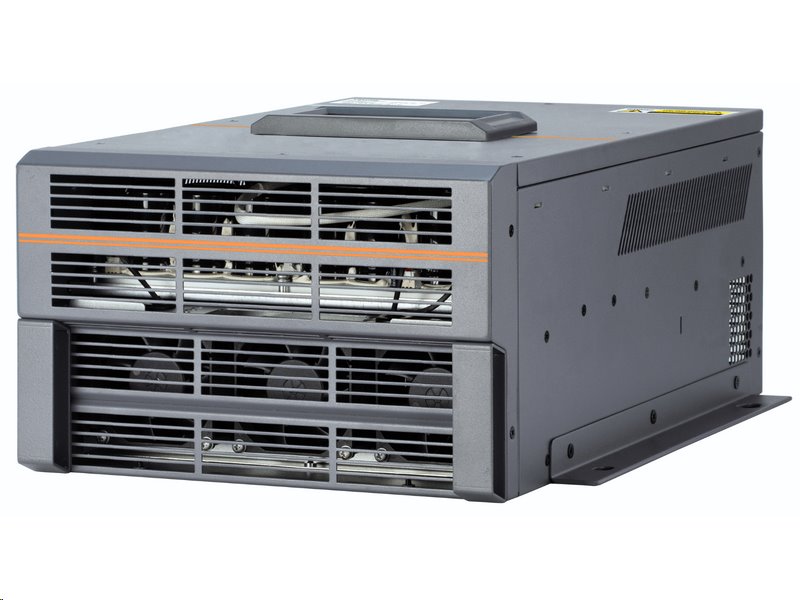

• Inteligentní chlazení: Sofistikovaný systém proudění vzduchu uchladí 150A výkonovou elektroniku i v náročných podmínkách.


Princip činnosti a zapojení: Jak SVG kompenzátor eliminuje jalovinu?


Možná se ptáte, v čem je aktivní kompenzátor (SVG) jiný než staré skříně plné kondenzátorů. Rozdíl je v technologii. Zatímco klasická kompenzace funguje pasivně (připojuje kondenzátory), SVG je aktivní digitální zařízení.

1. Princip "Sluchátek s potlačením hluku"

Nejlépe si funkci představíte na principu noise-cancelling sluchátek. Ta poslouchají hluk z okolí a generují přesně opačnou zvukovou vlnu, čímž hluk vyruší. SVG kompenzátor dělá to samé s elektřinou:

1. Měří: Pomocí proudových transformátorů neustále sleduje tok proudu v síti (detekuje jalovou složku a harmonické rušení).

2. Počítá: Výkonný procesor (DSP) v řádu mikrosekund vypočítá, jaký "protiproud" je potřeba vygenerovat.

3. Koná: Pomocí rychlých tranzistorů (IGBT) vygeneruje proud přesně opačné polarity a pustí ho do sítě.

Výsledek? Jalová energie (indukční i kapacitní) se vzájemně vyruší přímo v místě spotřeby a do sítě distributora odchází jen "čistá" činná energie. Elektroměr tak nemá důvod načítat pokuty.

2. Bezpečné paralelní zapojení

Velkou výhodou tohoto zařízení je způsob instalace. Kompenzátor se zapojuje paralelně k hlavnímu přívodu (na přípojnice v rozvaděči).

• Co to znamená pro vás? Bezpečnost. Proud pro vaši firmu neprochází "skrz" zařízení. Pokud by kompenzátor z jakéhokoli důvodu vypnul nebo potřeboval servis, vaše výroba běží dál bez přerušení, pouze dočasně nebude kompenzována.

3. Proč musím mít proudové transformátory (CT)?

Samotný kompenzátor je "mozek a svaly" systému, ale bez proudových transformátorů (CT) je slepý.

• Role transformátorů: Jsou to senzory ("oči"), které se nacvaknou na hlavní přívodní kabely objektu (nebo měřeného úseku). Měří aktuální odběr proudu a jeho fázový posun. Tuto informaci posílají do kompenzátoru.

• Proč jsou nutné: Kompenzátor musí vědět, kolik jaloviny vaše stroje nebo budova generují, aby věděl, kolik jí má vykompenzovat. Bez připojených CT transformátorů zařízení nebude fungovat.

💡 Tip pro snadnou instalaci: Doporučujeme používat měřicí transformátory s děleným jádrem (Split-Core), které naleznete v našem příslušenství. Jejich obrovskou výhodou je, že je lze nainstalovat na stávající kabely bez nutnosti jejich odpojování. Elektrikář je jednoduše "nacvakne" kolem žíly, což šetří čas a často eliminuje nutnost celozávodní odstávky elektřiny při instalaci.


Kolik peněz vám VCX SVG reálně zachrání?


Nejjednodušší odpověď najdete přímo na vaší faktuře za elektřinu. Podívejte se na řádky označené jako "Přirážka za nedodržení účiníku", "Jalová dodávka" nebo "Nedodržení tg fi". To jsou peníze, které platíte distributorovi "za nic" – pouze jako pokutu za to, že vaše spotřebiče zatěžují síť.

• Okamžitá stopka pokutám: V momentě spuštění kompenzátoru tyto položky z faktury zmizí. U středních a větších firem se tyto sankce často pohybují v řádech tisíců až desetitisíců korun měsíčně.

• Návratnost investice (ROI): Díky eliminaci těchto pokut se nákupní cena aktivního kompenzátoru VCX SVG typicky vrátí za 6 až 18 měsíců. Po uplynutí této doby už zařízení generuje čistý zisk tím, že tyto poplatky neplatíte.

• Skryté úspory na "ztraceném teple": Jalový proud, který zbůhdarma kmitá mezi sítí a vašimi stroji, zahřívá kabely a transformátory. To jsou fyzikální ztráty (Jouleovo teplo), které platíte v rámci běžné spotřeby kWh. Nasazením SVG kompenzátoru snížíte proudové zatížení vodičů, čímž snížíte technické ztráty energie o 3–5 %.

• Ochrana drahých technologií: Aktivní filtrace navíc chrání citlivou elektroniku (řídicí desky CNC strojů, zdroje serverů, LED drivery) před zničením harmonickým rušením. Úspora za jeden neodpálený řídicí systém stroje může sama o sobě zaplatit celé zařízení.


Úspora v číslech: Co to znamená pro váš rozpočet?


Z pohledu celkových nákladů se úspora skládá ze dvou částí. Tou hlavní je úplná eliminace pokut.

• 100 % odstranění sankčních poplatků: Pokud nyní platíte pokuty za nedodržení účiníku, kompenzátor tuto položku na faktuře srazí na nulu.

• 15 až 30 % úspora z celkové faktury: U průmyslových provozů a komerčních budov, kde je problém s jalovinou zanedbaný, tvoří tyto pokuty často až třetinu celkové fakturované částky. Instalací zařízení tak okamžitě snížíte své měsíční výdaje za energie o desítky procent.

• 2 až 5 % úspora na technických ztrátách: Tím, že odlehčíte kabelům a transformátorům od zbytečného jalového proudu, snížíte fyzikální ztráty vedením (zahřívání kabelů). O tato procenta klesne vaše běžná spotřeba činné energie (kWh), kterou musíte zaplatit.

Sečteno a podtrženo: Pro většinu našich firemních zákazníků znamená instalace VCX SVG okamžité snížení měsíčních nákladů na elektřinu o cca 20 %.



Kde se bere „jalová energie“ a kdo ji vlastně vyrábí?




Abychom pochopili, proč za ni platíte, musíme si říct, že jalová energie není „špatná“. Většina zařízení ji nutně potřebuje ke svému chodu. Problém je v tom, že tato energie nevykonává žádnou práci (netočí hřídelí, nesvítí, netopí), ale pouze „ucpává“ dráty.

Pro představu se používá analogie s pivem:

• Pivo (tekutina): To je činná energie (kW). Tu vypijete, tu chcete, ta hasí žízeň (točí motorem).

• Pěna: To je jalová energie (kVAr). Ve sklenici zabírá místo, ale nenapijete se jí.

• Sklenice: To je kapacita vaší sítě (kabelů, jističů, trafostanice).

Pokud máte příliš mnoho „pěny“ (jaloviny), musíte si objednat (a zaplatit) větší sklenici, abyste dostali své pivo. Kompenzátor funguje tak, že tu pěnu odfoukne, abyste platili jen za čistou tekutinu.

Dva hlavní viníci (Zdroje jaloviny):

1. Induktivní zátěž (Klasika): Vzniká všude, kde je cívka nebo magnetické pole.

   • Kdo ji vyrábí: Elektromotory, ventilátory, čerpadla, kompresory, staré zářivky s tlumivkou, transformátory, svářečky.

   • Typický zákazník: Výrobní firmy, dílny, pily, zemědělci.

2. Kapacitní zátěž (Moderní hrozba): Vzniká tam, kde jsou kondenzátory a spínané zdroje.

   • Kdo ji vyrábí: LED osvětlení (hlavně velké haly), servery, počítače, monitory, dlouhé kabelové vedení (podzemní kabely), UPS záložní zdroje.

   • Typický zákazník: Kancelářské budovy, logistická centra, obchodní domy, moderní haly.


Kde konkrétně zákazníci kompenzátor využijí?


Zde jsou 4 nejčastější scénáře z praxe, kde instalace SVG dává největší smysl:

1. Výrobní hala a dílna (Průmysl)

• Situace: Máte spoustu motorů (soustruhy, frézky, dopravníky). Když se stroje rozbíhají nebo běží naprázdno, odebírají obrovské množství induktivní jaloviny.

• Řešení: SVG kompenzátor okamžitě vykrývá tyto špičky, čímž eliminuje pokuty a navíc ulehčí vašemu hlavnímu jističi (nebude „vyhazovat“ při startu těžkého stroje).

2. Kancelářské budovy a obchodní centra (Komerce)

• Situace: Budova je plná počítačů, klimatizací a hlavně LED osvětlení. LED světla jsou zrádná – odebírají energii ve velmi krátkých pulzech (kapacitní charakter) a generují rušení. Staré kompenzátory si s tím neporadí.

• Řešení: SVG je zde nutností, protože umí kompenzovat i kapacitní zátěž (což staré "bedny" neumí) a čistí síť od rušení z počítačů.

3. Fotovoltaické elektrárny a nabíječky EV

• Situace: Instalovali jste FVE nebo rychlonabíječky pro elektroauta? Střídače FVE a nabíječky často rozhazují účiník sítě a napětí kolísá. Distributor vám za to může naúčtovat penále.

• Řešení: SVG aktivně stabilizuje napětí v síti a zajišťuje, že i při proměnlivém slunečním svitu nebo nabíjení aut bude vaše síť splňovat parametry distributora.

4. Bytové domy s výtahem

• Situace: Frekvenční měniče moderních výtahů a centrální LED osvětlení chodeb mohou způsobit, že dům platí pokuty za nedodržení účiníku, aniž by o tom věděl (rozpočítá se to do služeb).

• Řešení: Malý kompaktní kompenzátor ve sklepě tento problém trvale vyřeší a sníží fond oprav/náklady na energie.


Příběh a Zážitek: Technologický zázrak na vaší zdi


Když se podíváte na parametry 100 kVAr a 150 A, očekávali byste zařízení velikosti lednice. Inženýrům z VCX Power se však podařilo tento výkon vměstnat do šasi o hloubce pouhých 20 cm. Je to triumf moderní výkonové elektroniky.

Instalací tohoto zařízení dáváte svému podniku "neviditelný štít". Zatímco ve výrobě běží desítky motorů a frekvenčních měničů, na přívodu do objektu je klid. Křivka proudu je čistá sinusovka a účiník se drží na hodnotě 1,00. Je to pocit absolutní kontroly nad elementem, který je pro váš byznys životně důležitý.


Výkon a Efektivita: 150 Ampér pod digitální taktovkou


Srdcem systému je vysoce výkonný DSP procesor, který řídí spínání IGBT tranzistorů frekvencí 20 000x za sekundu. Díky tomu kompenzátor nepracuje hrubou silou, ale s chirurgickou přesností. Model 100kVAr je schopen dodávat do sítě proud 150 A přesně v opačné fázi k rušení.

To znamená, že i když zapnete drtičku kamene nebo masivní klimatizační systém, síť to "nepocítí". Tento model je ideální i pro tzv. hybridní kompenzace, kde řídí starší kondenzátorové baterie a sám vyhlazuje rychlé špičky, které by kondenzátory nezvládly.


Inovace v praxi: Řešení pro kritickou infrastrukturu


Kde všude najde uplatnění tento výkonnostní šampion?

• Těžký průmysl: Hutě, sklárny a strojírny s obrovskými, nárazovými odběry.

• Automotive: Linky plné robotů a bodových svářeček vyžadující extrémně rychlou kompenzaci.

• Velká logistická centra: Kombinace stovek nabíječek pro VZV a obřího osvětlení.

• Nemocnice a datacentra: Kde je stabilita napětí a absence rušení otázkou bezpečnosti dat či života.


Pro koho je produkt určený


Tento model je určen pro hlavní energetiky velkých závodů, projektanty průmyslových instalací a facility managery obchodních komplexů. Je nezbytný tam, kde:

• Celkový odběr objektu se pohybuje v řádu stovek kW až jednotek MW.

• Klasická kompenzace selhává, vyhořívá nebo nestíhá regulovat.

• Hrozí poškození drahých technologií (CNC, servery) vlivem nekvalitní sítě.

• Je vyžadováno kompaktní řešení kvůli nedostatku místa v rozvodně.


Udržitelnost a ekologie


100 kVAr jalového výkonu, který nezatěžuje přenosovou soustavu, znamená obrovskou úsporu emisí CO2. Snížením jalového proudu o 150 A na fázích výrazně klesají ztráty (teplo) v transformátorech a přívodních kabelech. Efektivní provoz s VCX SVG tak není jen o penězích, ale i o odpovědném přístupu k životnímu prostředí a plnění norem ESG, což je pro velké firmy stále důležitější.

Technické specifikace


Zde jsou parametry nejsilnějšího modelu v řadě. Hodnoty hovoří jasně – toto je zařízení pro profesionální nasazení bez kompromisů.


• Jmenovité napětí: 400 V AC ±15% (nebo 220V ±15%) – Standard pro třífázové průmyslové sítě.

• Jmenovitý jalový výkon: 100 kVAr – Maximální dostupný výkon v jednom modulu.

• Jmenovitý proud: 150 A – Špičková proudová zatížitelnost pro nejnáročnější aplikace.

• Frekvence: 50/60 Hz (tolerance ±10%) – Plně kompatibilní s EU sítí.

• Čas reakce: ≤ 10 ms – Okamžitá odezva v reálném čase.

• Účinnost filtrace harmonických: ≥ 97 % (při jmenovitém zatížení) – Dokonalá čistota napětí.

• Rozsah filtrace: 2. až 50. harmonická – Kompletní spektrum průmyslového rušení.

• Síťové uspořádání: 3P3W / 3P4W – Univerzální zapojení (s nulou i bez).

• Spínací frekvence: 20 kHz – Vysokofrekvenční řízení pro plynulý chod.

• Topologie obvodu: Tříúrovňová (3-level) – Nejmodernější architektura měničů.

• Možnost přetížení: 110 % trvale, 120 % po dobu 1 minuty – Rezerva pro kritické momenty.

• Kompenzace nesymetrie: Ano – Aktivní vyvažování fází.

• Paralelní provoz: Až 20 modulů (nebo 8 s HMI) – Možnost stavby obřích kompenzačních celků.

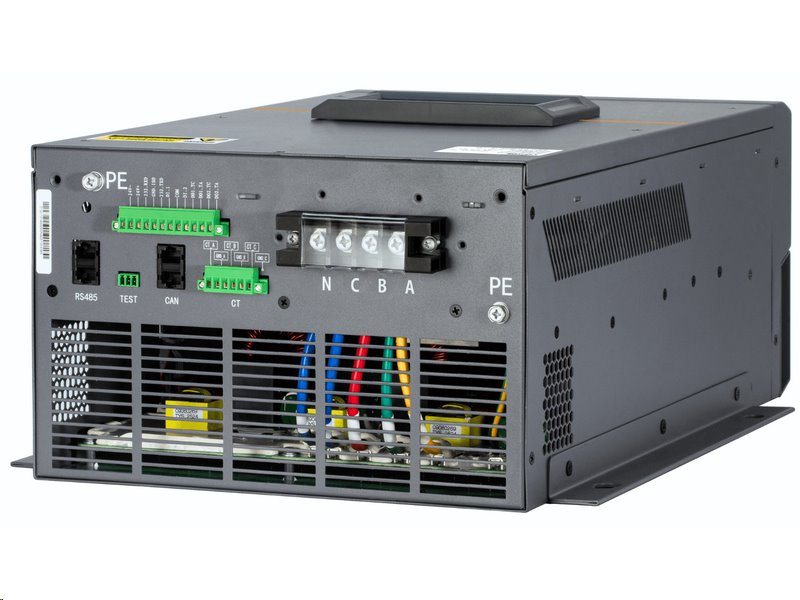

• Komunikační rozhraní: RS485, Ethernet, RS232, CAN – Připraveno pro Smart Grid a BMS.

• Vstupy/Výstupy: EPO, DI/DO bezpotenciálové kontakty – Pro dálkové ovládání a bezpečnost.

• Stupeň krytí: IP20 – Určeno do vnitřních prostor a rozvaděčů.

• Chlazení: Inteligentní nucené chlazení vzduchem – Výkonné ventilátory řízené teplotou.

• Hlučnost: < 56 dB (typicky) až < 69 dB (max) – Odpovídá výkonu zařízení.

• Teplotní rozsah: Práce -25 °C až +55 °C (nad 40 °C derating 2%/°C), Skladování -40 °C až +70 °C.

• Vlhkost: < 95 % RH (bez kondenzace).

• Max. nadmořská výška: Do 2000 m n.p.m. (nad 1500 m derating).

• Montáž proudových traf (CT): Otevřené/zavřené, strana sítě/zátěže.

• Poměr CT: 50:5 až 10000:5 – Pro jakoukoliv velikost přípojky.

• Rozměry: 418 x 615 x 200 mm – Stejně kompaktní jako 75kVAr, ale s vyšším výkonem.



Časté dotazy (FAQ)


1. Jaké kabely potřebuji pro připojení 150A proudu? Vzhledem k vysokému proudu je nutné dimenzovat přívodní vodiče dle platných norem (např. průřez mědi 50–70 mm² v závislosti na délce a uložení). Instalaci musí navrhnout projektant.

2. Kolik tepla zařízení generuje? Při plném výkonu 100 kVAr generuje zařízení odpadní teplo (ztráty cca 3 %). Je nutné zajistit v místě instalace dostatečnou ventilaci nebo odvod tepla z rozvodny.

3. Nahradí tento jeden modul celou mou stávající kompenzační skříň? Často ano. Staré kondenzátorové skříně bývají obrovské kvůli objemným kondenzátorům. Tento modul má sice "jen" 100 kVAr, ale díky rychlosti a efektivitě často nahradí i větší, ale pomalou pasivní kompenzaci.

4. Co když potřebuji 300 kVAr? Jednoduše použijete tři tyto moduly zapojené paralelně vedle seba nebo nad sebou. Propojí se komunikačním kabelem a chovají se jako jeden stroj.

5. Jak se zařízení ovládá? K dispozici je volitelný HMI panel (dotyková obrazovka) na dveře rozvaděče, nebo lze základní parametry nastavit přes integrované rozhraní a software.

6. Je zařízení vhodné pro sítě s vysokým znečištěním (THDu)? Ano, naopak je pro ně určeno. Aktivní SVG je odolné vůči rezonanci a aktivně čistí harmonické napětí, které by běžné kondenzátory zničilo.
