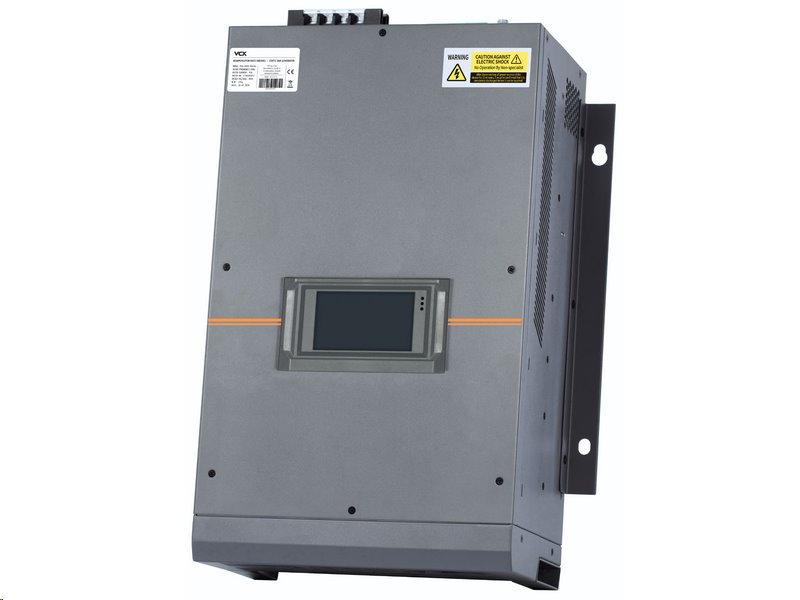

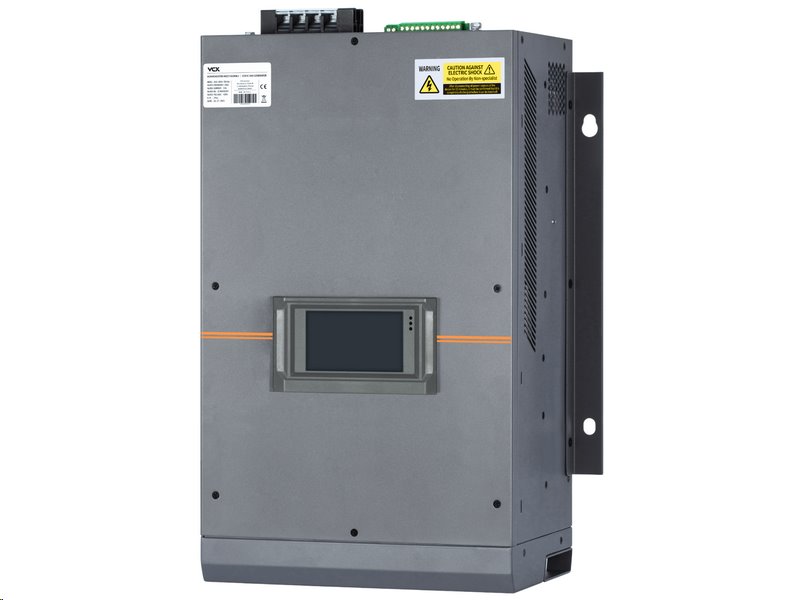

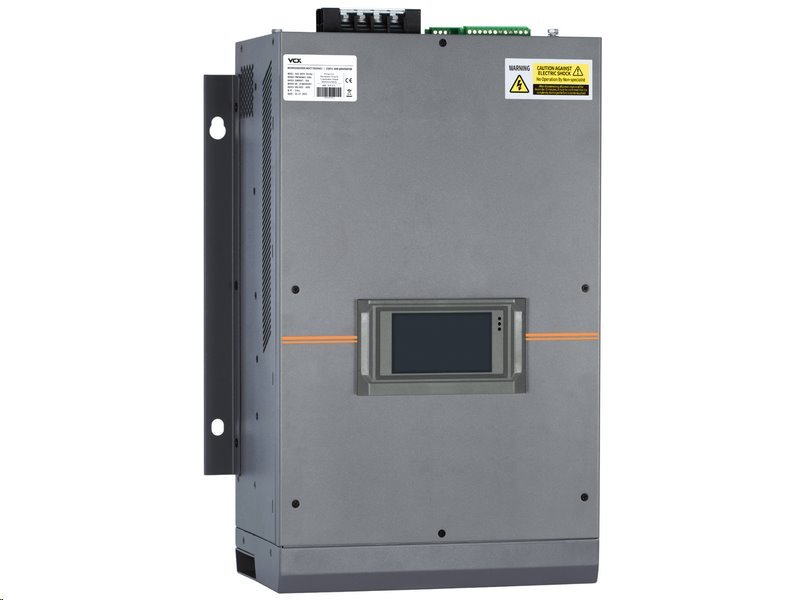

Kompenzátor jalového výkonu VCX SVG 400V 50kVAr

Kompenzátor jalového výkonu VCX SVG 400V 50kVAr – Maximální efektivita pro náročné provozy

Zlatý standard pro střední firmy a komerční objekty

Kompenzátor jalového výkonu představuje nejmodernější způsob zlepšení parametrů elektrické sítě a snížení provozních nákladů.

Model o výkonu 50 kVAr (75 A) je nejprodávanějším řešením pro většinu středních provozů, které trápí kolísání napětí a vysoké poplatky za jalovinu. Je navržen tak, aby zvládl mix starší motorové zátěže (ventilace, pásy) a moderní elektroniky (počítače, LED, invertory), se kterou si staré kondenzátorové skříně neporadí.

Investice do tohoto zařízení se často vrátí do jednoho roku jen díky eliminaci pokut. Navíc aktivně chrání vaši drahou elektroniku před harmonickým rušením, které zkracuje její životnost. Pokud máte hlavní jistič v rozmezí 100–125 A, je toto zařízení přesně dimenzováno pro vaše potřeby.

Ideální pro: Hotely, supermarkety, středně velké výrobní haly, pily, zemědělské farmy, kancelářská centra.





Klíčové vlastnosti pro průmyslovou stabilitu


Tento model kombinuje vysoký výkon s inteligentním řízením. Zde je 10 důvodů, proč VCX SVG 50kVAr představuje špičku v oboru:


• Vysoký kompenzační výkon: Kapacita 50 kVAr je ideální pro provozy s intenzivním odběrem, kde menší jednotky nestačí.

• Extrémně rychlá odezva: Reakční doba pod 10 ms zaručuje, že systém stihne vykompenzovat i rychlé cykly strojů (lisy, jeřáby, výtahy).

• Komplexní filtrace: Kromě jaloviny (indukční i kapacitní) aktivně filtruje harmonické rušení až do 50. řádu.

• Technologie IGBT: Nahrazuje mechanické stykače rychlými tranzistory, což znamená nulové opotřebení kontaktů a plynulou regulaci.

• Vyrovnávání fází: Účinně řeší nesymetrii zatížení mezi jednotlivými fázemi, což chrání třífázové motory.

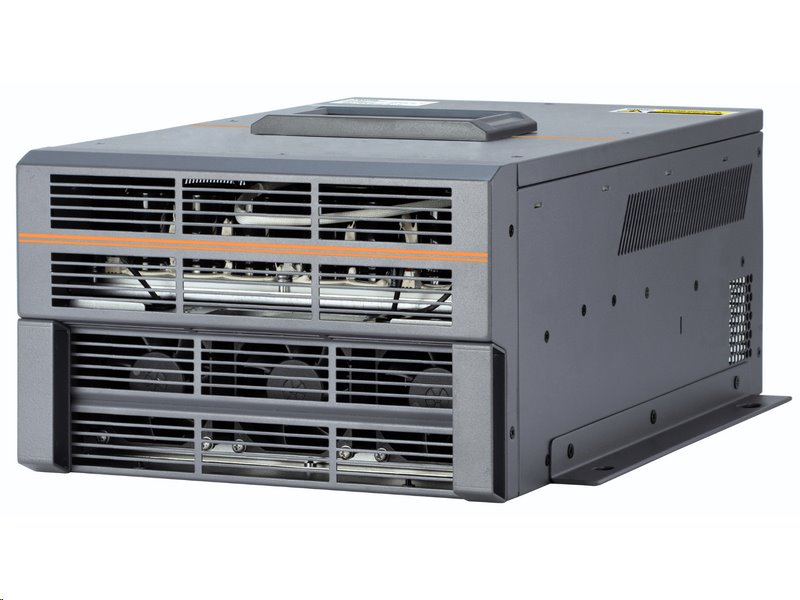

• Inteligentní chlazení: Systém řízeného toku vzduchu udržuje optimální teplotu komponent i při plném zatížení 75 A.

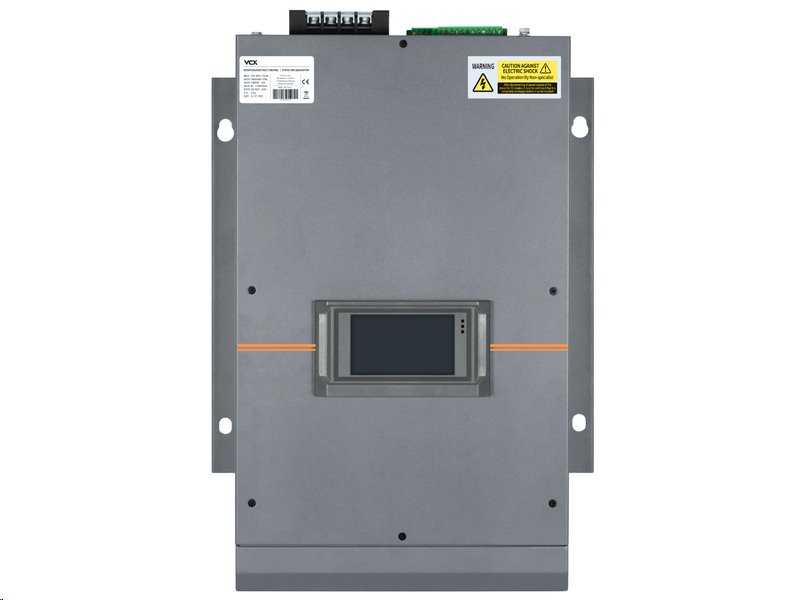

• Kompaktní rozměry: I přes vysoký výkon má jednotka rozměry pouze 418x615x200 mm, což usnadňuje montáž na stěnu.

• Škálovatelnost: Možnost paralelního propojení až 20 modulů pro vytvoření masivního kompenzačního systému.

• Komunikační standardy: Plná podpora RS485, Ethernet a CAN pro integraci do firemních energetických management systémů.

• Odolnost a spolehlivost: Navrženo pro průmyslové prostředí s širokým rozsahem pracovních teplot (-25 °C až +55 °C).


Princip činnosti a zapojení: Jak SVG kompenzátor eliminuje jalovinu?


Možná se ptáte, v čem je aktivní kompenzátor (SVG) jiný než staré skříně plné kondenzátorů. Rozdíl je v technologii. Zatímco klasická kompenzace funguje pasivně (připojuje kondenzátory), SVG je aktivní digitální zařízení.

1. Princip "Sluchátek s potlačením hluku"

Nejlépe si funkci představíte na principu noise-cancelling sluchátek. Ta poslouchají hluk z okolí a generují přesně opačnou zvukovou vlnu, čímž hluk vyruší. SVG kompenzátor dělá to samé s elektřinou:

1. Měří: Pomocí proudových transformátorů neustále sleduje tok proudu v síti (detekuje jalovou složku a harmonické rušení).

2. Počítá: Výkonný procesor (DSP) v řádu mikrosekund vypočítá, jaký "protiproud" je potřeba vygenerovat.

3. Koná: Pomocí rychlých tranzistorů (IGBT) vygeneruje proud přesně opačné polarity a pustí ho do sítě.

Výsledek? Jalová energie (indukční i kapacitní) se vzájemně vyruší přímo v místě spotřeby a do sítě distributora odchází jen "čistá" činná energie. Elektroměr tak nemá důvod načítat pokuty.

2. Bezpečné paralelní zapojení

Velkou výhodou tohoto zařízení je způsob instalace. Kompenzátor se zapojuje paralelně k hlavnímu přívodu (na přípojnice v rozvaděči).

• Co to znamená pro vás? Bezpečnost. Proud pro vaši firmu neprochází "skrz" zařízení. Pokud by kompenzátor z jakéhokoli důvodu vypnul nebo potřeboval servis, vaše výroba běží dál bez přerušení, pouze dočasně nebude kompenzována.

3. Proč musím mít proudové transformátory (CT)?

Samotný kompenzátor je "mozek a svaly" systému, ale bez proudových transformátorů (CT) je slepý.

• Role transformátorů: Jsou to senzory ("oči"), které se nacvaknou na hlavní přívodní kabely objektu (nebo měřeného úseku). Měří aktuální odběr proudu a jeho fázový posun. Tuto informaci posílají do kompenzátoru.

• Proč jsou nutné: Kompenzátor musí vědět, kolik jaloviny vaše stroje nebo budova generují, aby věděl, kolik jí má vykompenzovat. Bez připojených CT transformátorů zařízení nebude fungovat.

💡 Tip pro snadnou instalaci: Doporučujeme používat měřicí transformátory s děleným jádrem (Split-Core), které naleznete v našem příslušenství. Jejich obrovskou výhodou je, že je lze nainstalovat na stávající kabely bez nutnosti jejich odpojování. Elektrikář je jednoduše "nacvakne" kolem žíly, což šetří čas a často eliminuje nutnost celozávodní odstávky elektřiny při instalaci.


Kolik peněz vám VCX SVG reálně zachrání?


Nejjednodušší odpověď najdete přímo na vaší faktuře za elektřinu. Podívejte se na řádky označené jako "Přirážka za nedodržení účiníku", "Jalová dodávka" nebo "Nedodržení tg fi". To jsou peníze, které platíte distributorovi "za nic" – pouze jako pokutu za to, že vaše spotřebiče zatěžují síť.

• Okamžitá stopka pokutám: V momentě spuštění kompenzátoru tyto položky z faktury zmizí. U středních a větších firem se tyto sankce často pohybují v řádech tisíců až desetitisíců korun měsíčně.

• Návratnost investice (ROI): Díky eliminaci těchto pokut se nákupní cena aktivního kompenzátoru VCX SVG typicky vrátí za 6 až 18 měsíců. Po uplynutí této doby už zařízení generuje čistý zisk tím, že tyto poplatky neplatíte.

• Skryté úspory na "ztraceném teple": Jalový proud, který zbůhdarma kmitá mezi sítí a vašimi stroji, zahřívá kabely a transformátory. To jsou fyzikální ztráty (Jouleovo teplo), které platíte v rámci běžné spotřeby kWh. Nasazením SVG kompenzátoru snížíte proudové zatížení vodičů, čímž snížíte technické ztráty energie o 3–5 %.

• Ochrana drahých technologií: Aktivní filtrace navíc chrání citlivou elektroniku (řídicí desky CNC strojů, zdroje serverů, LED drivery) před zničením harmonickým rušením. Úspora za jeden neodpálený řídicí systém stroje může sama o sobě zaplatit celé zařízení.


Úspora v číslech: Co to znamená pro váš rozpočet?


Z pohledu celkových nákladů se úspora skládá ze dvou částí. Tou hlavní je úplná eliminace pokut.

• 100 % odstranění sankčních poplatků: Pokud nyní platíte pokuty za nedodržení účiníku, kompenzátor tuto položku na faktuře srazí na nulu.

• 15 až 30 % úspora z celkové faktury: U průmyslových provozů a komerčních budov, kde je problém s jalovinou zanedbaný, tvoří tyto pokuty často až třetinu celkové fakturované částky. Instalací zařízení tak okamžitě snížíte své měsíční výdaje za energie o desítky procent.

• 2 až 5 % úspora na technických ztrátách: Tím, že odlehčíte kabelům a transformátorům od zbytečného jalového proudu, snížíte fyzikální ztráty vedením (zahřívání kabelů). O tato procenta klesne vaše běžná spotřeba činné energie (kWh), kterou musíte zaplatit.

Sečteno a podtrženo: Pro většinu našich firemních zákazníků znamená instalace VCX SVG okamžité snížení měsíčních nákladů na elektřinu o cca 20 %.



Kde se bere „jalová energie“ a kdo ji vlastně vyrábí?




Abychom pochopili, proč za ni platíte, musíme si říct, že jalová energie není „špatná“. Většina zařízení ji nutně potřebuje ke svému chodu. Problém je v tom, že tato energie nevykonává žádnou práci (netočí hřídelí, nesvítí, netopí), ale pouze „ucpává“ dráty.

Pro představu se používá analogie s pivem:

• Pivo (tekutina): To je činná energie (kW). Tu vypijete, tu chcete, ta hasí žízeň (točí motorem).

• Pěna: To je jalová energie (kVAr). Ve sklenici zabírá místo, ale nenapijete se jí.

• Sklenice: To je kapacita vaší sítě (kabelů, jističů, trafostanice).

Pokud máte příliš mnoho „pěny“ (jaloviny), musíte si objednat (a zaplatit) větší sklenici, abyste dostali své pivo. Kompenzátor funguje tak, že tu pěnu odfoukne, abyste platili jen za čistou tekutinu.

Dva hlavní viníci (Zdroje jaloviny):

1. Induktivní zátěž (Klasika): Vzniká všude, kde je cívka nebo magnetické pole.

   • Kdo ji vyrábí: Elektromotory, ventilátory, čerpadla, kompresory, staré zářivky s tlumivkou, transformátory, svářečky.

   • Typický zákazník: Výrobní firmy, dílny, pily, zemědělci.

2. Kapacitní zátěž (Moderní hrozba): Vzniká tam, kde jsou kondenzátory a spínané zdroje.

   • Kdo ji vyrábí: LED osvětlení (hlavně velké haly), servery, počítače, monitory, dlouhé kabelové vedení (podzemní kabely), UPS záložní zdroje.

   • Typický zákazník: Kancelářské budovy, logistická centra, obchodní domy, moderní haly.


Kde konkrétně zákazníci kompenzátor využijí?


Zde jsou 4 nejčastější scénáře z praxe, kde instalace SVG dává největší smysl:

1. Výrobní hala a dílna (Průmysl)

• Situace: Máte spoustu motorů (soustruhy, frézky, dopravníky). Když se stroje rozbíhají nebo běží naprázdno, odebírají obrovské množství induktivní jaloviny.

• Řešení: SVG kompenzátor okamžitě vykrývá tyto špičky, čímž eliminuje pokuty a navíc ulehčí vašemu hlavnímu jističi (nebude „vyhazovat“ při startu těžkého stroje).

2. Kancelářské budovy a obchodní centra (Komerce)

• Situace: Budova je plná počítačů, klimatizací a hlavně LED osvětlení. LED světla jsou zrádná – odebírají energii ve velmi krátkých pulzech (kapacitní charakter) a generují rušení. Staré kompenzátory si s tím neporadí.

• Řešení: SVG je zde nutností, protože umí kompenzovat i kapacitní zátěž (což staré "bedny" neumí) a čistí síť od rušení z počítačů.

3. Fotovoltaické elektrárny a nabíječky EV

• Situace: Instalovali jste FVE nebo rychlonabíječky pro elektroauta? Střídače FVE a nabíječky často rozhazují účiník sítě a napětí kolísá. Distributor vám za to může naúčtovat penále.

• Řešení: SVG aktivně stabilizuje napětí v síti a zajišťuje, že i při proměnlivém slunečním svitu nebo nabíjení aut bude vaše síť splňovat parametry distributora.

4. Bytové domy s výtahem

• Situace: Frekvenční měniče moderních výtahů a centrální LED osvětlení chodeb mohou způsobit, že dům platí pokuty za nedodržení účiníku, aniž by o tom věděl (rozpočítá se to do služeb).

• Řešení: Malý kompaktní kompenzátor ve sklepě tento problém trvale vyřeší a sníží fond oprav/náklady na energie.



Příběh a Zážitek: Klid v srdci vaší firmy


Představte si energetiku vaší firmy jako tepenný systém. Staré kompenzátory jsou jako zastaralý kardiostimulátor – fungují, ale občas vynechají a jsou hlučné. VCX SVG 50kVAr je moderní, digitální implantát, který o sobě nedává vědět, ale udržuje srdce firmy v perfektní kondici.

Po instalaci do technické místnosti nastane ticho. Žádné cvakání stykačů, žádné bzučení přetížených tlumivek. Pouze tichý šum ventilátorů signalizuje, že vaše investice právě vydělává peníze tím, že chrání citlivou elektroniku a eliminuje zbytečné poplatky dodavateli energie.


Výkon a Efektivita: Přesnost digitálního věku


Mozkem zařízení je pokročilý DSP procesor, který provádí tisíce výpočtů za sekundu. Díky tomu kompenzátor nepracuje "od oka", ale s chirurgickou přesností. Udržuje účiník (Power Factor) stabilně na hodnotě 0,99 až 1,00, a to i v situacích, kdy se zátěž skokově mění.

Zásadní výhodou je schopnost kompenzovat i kapacitní jalový výkon. To je kritické pro moderní administrativní budovy a haly plné LED osvětlení a spínaných zdrojů, kde klasické kondenzátorové kompenzace selhávají a mohou situaci dokonce zhoršit.


Inovace v praxi: Od těžkého průmyslu po datacentra


Model 50kVAr je navržen pro náročné scénáře, kde je stabilita napájení nutností.

• Průmyslová výroba: Zvládá rázové odběry vstřikovacích lisů, CNC obráběcích center a svářecích robotů.

• Logistická centra: Kompenzuje systémy dopravníkových pásů a nabíjecí stanice pro flotily elektrických vozíků.

• Velké hotely a office parky: Řeší mix zátěže od stovek klimatizačních jednotek, výtahů a serveroven.


Pro koho je produkt určený


Tento výkonnější model je jasnou volbou pro technické ředitele továren, správce velkých komerčních nemovitostí a energetiky v zemědělských družstvech. Je určen pro provozy, kde:

• Hlavní jistič dosahuje vyšších hodnot a spotřeba energie je značná.

• Existuje mix starších motorových zařízení a moderní elektroniky.

• Dochází k častým poruchám řídicích jednotek strojů vlivem rušení v síti.

• Je vyžadována rychlá návratnost investice (ROI) skrze úsporu na pokutách.


Udržitelnost a ekologie


Efektivní síť je ekologická síť. Nasazením aktivní kompenzace VCX SVG snižujete ztráty v transformátorech a vedení způsobené průchodem jalového proudu. Méně ztrát znamená méně vyplýtvané primární energie (uhlí, plyn) v elektrárnách. Navíc, filtrací harmonických složek chráníte kondenzátory ve zdrojích veškeré elektroniky, čímž prodlužujete jejich životnost a oddalujete moment, kdy se stanou elektroodpadem.




Technické specifikace


Níže naleznete detailní parametry modelu 50kVAr. Tyto hodnoty potvrzují, že se jedná o zařízení profesionální třídy, připravené na nepřetržitý provoz.


• Jmenovité napětí: 400 V AC ±15% (nebo 220V ±15%) – Standard pro průmyslové třífázové sítě.

• Jmenovitý jalový výkon: 50 kVAr – Vysoká kapacita pro střední a velké provozy.

• Jmenovitý proud: 75 A – Maximální kompenzační proud generovaný zařízením.

• Frekvence: 50/60 Hz (tolerance ±10%) – Plná kompatibilita s evropskou sítí.

• Čas reakce: ≤ 10 ms – Okamžitá odezva zabraňující penalizaci elektroměrem.

• Účinnost filtrace harmonických: ≥ 97 % (při jmenovitém zatížení) – Špičková čistota výstupního napětí.

• Rozsah filtrace: 2. až 50. harmonická – Kompletní pokrytí spektra rušení.

• Síťové uspořádání: 3P3W / 3P4W – Univerzální pro sítě s i bez nulového vodiče.

• Spínací frekvence: 20 kHz – Zajišťuje tichý chod a přesnou sinusovku proudu.

• Topologie obvodu: Tříúrovňová (3-level) – Moderní architektura pro vyšší účinnost a stabilitu.

• Možnost přetížení: 110 % trvale, 120 % po dobu 1 minuty – Bezpečnostní rezerva pro špičky.

• Kompenzace nesymetrie: Ano – Vyvažuje zatížení fází, prevence přehřívání nulového vodiče.

• Paralelní provoz: Až 20 modulů (nebo 8 s HMI) – Systém roste s vaší firmou.

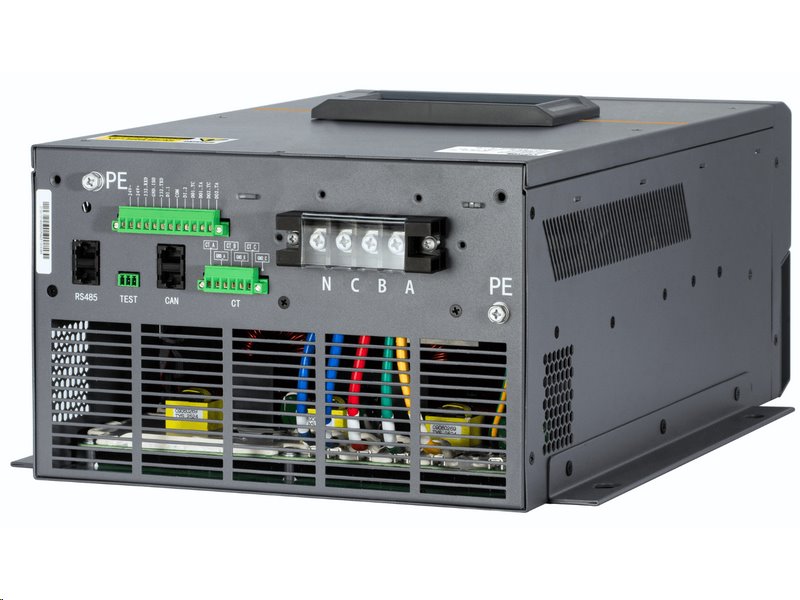

• Komunikační rozhraní: RS485, Ethernet, RS232, CAN – Připraveno pro Industry 4.0.

• Vstupy/Výstupy: EPO (Emergency Power Off), DI/DO bezpotenciálové kontakty – Pro integraci do MaR.

• Stupeň krytí: IP20 – Určeno do vnitřních prostor (rozvaděče, technické místnosti).

• Chlazení: Inteligentní nucené chlazení vzduchem – Regulace otáček dle aktuální teploty.

• Hlučnost: < 56 dB (typicky) až < 69 dB (max) – Standardní průmyslová hlučnost.

• Teplotní rozsah: Práce -25 °C až +55 °C (nad 40 °C derating 2%/°C), Skladování -40 °C až +70 °C – Robustní konstrukce.

• Vlhkost: < 95 % RH (bez kondenzace) – Odolné běžným podmínkám.

• Max. nadmořská výška: Do 2000 m n.p.m. (nad 1500 m derating) – Použitelné kdekoli v ČR/SR.

• Montáž proudových traf (CT): Otevřené/zavřené, strana sítě nebo zátěže – Flexibilita při instalaci.

• Poměr CT: 50:5 až 10000:5 – Kompatibilní s malými i obřími přívody.

• Doporučený výkon CT: 5 VA (standard), 10 VA (dlouhé trasy) – Pro přesnost měření.

• Rozměry: 418 x 615 x 200 mm – Optimalizovaná velikost vzhledem k výkonu 50kVAr.



Časté dotazy (FAQ)


1. Jak poznám, že potřebuji právě 50kVAr verzi a ne menší? Výkon kompenzátoru by měl vycházet z analýzy sítě nebo faktur za elektřinu (hodnota kvarh). 50kVAr je vhodná pro provozy s proudem hlavního jističe v řádu stovek ampér. Rádi vám s výpočtem pomůžeme.

2. Zvládne toto zařízení kompenzovat i fotovoltaickou elektrárnu? Ano, FVE často způsobuje problémy s účiníkem a napětím. VCX SVG díky své rychlosti a schopnosti obousměrné kompenzace (indukční i kapacitní) síť s FVE efektivně stabilizuje.

3. Je instalace složitá? Zařízení se montuje na stěnu a připojuje paralelně k síti. Klíčová je instalace měřicích transformátorů (CT). Vždy musí provádět kvalifikovaný elektrikář.

4. Co znamená 3-úrovňová topologie? Jedná se o pokročilý způsob spínání tranzistorů uvnitř zařízení. Pro zákazníka to znamená nižší ztráty energie v samotném kompenzátoru a čistší výstupní proud.

5. Můžu kombinovat tento 50kVAr modul s jinými výkony? Ano, systém VCX SVG je modulární. Můžete kombinovat různé výkony (např. 50kVAr + 35kVAr) pro dosažení přesně požadované kapacity.

6. Jaká je životnost zařízení? Díky absenci mechanických prvků a kondenzátorů, které vysychají, je životnost výrazně delší než u stykačových skříní, typicky přesahující 10 let při správné údržbě (čištění chlazení).

7. Je součástí balení vše potřebné? Balení obsahuje samotnou jednotku SVG. Proudové transformátory (CT) a komunikační kabely je nutné specifikovat a dokoupit zvlášť podle konkrétní instalace.
