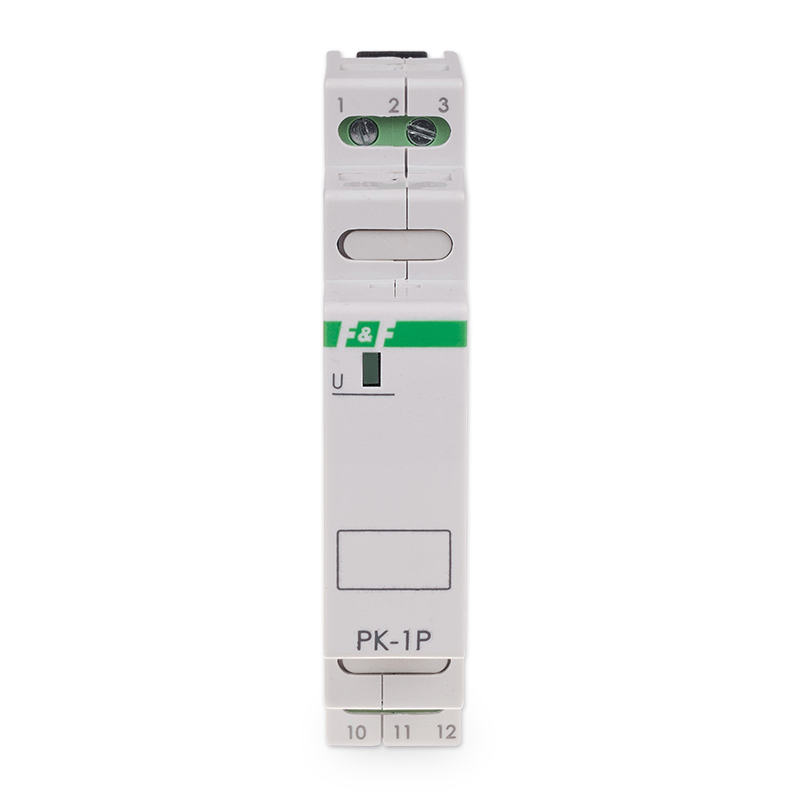

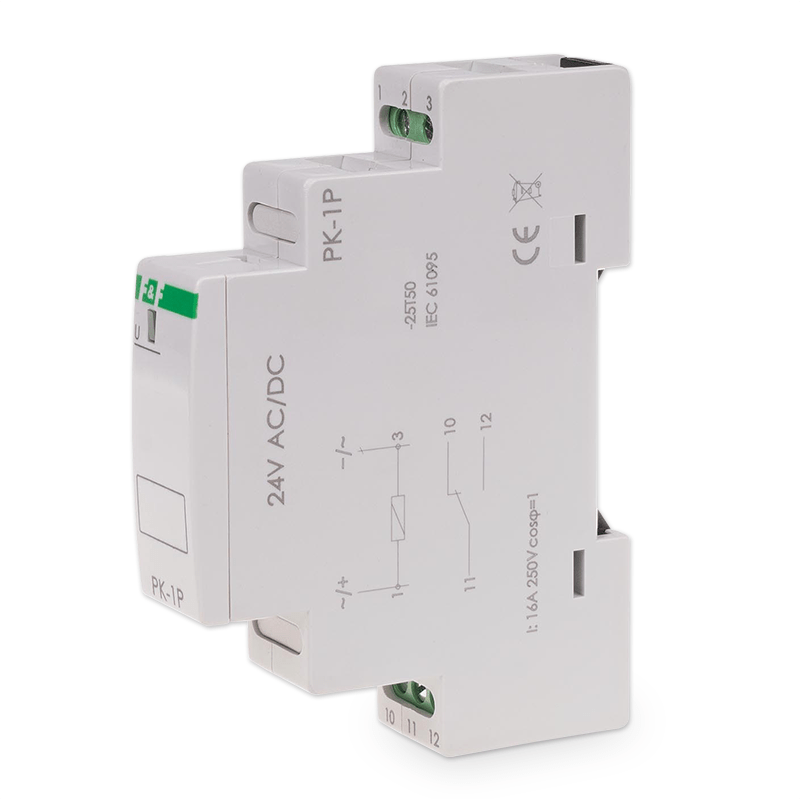

Relé elektromagnetické F&F PK-1P/24, 1× NO/NC, 24V AC/DC, 16A, na DIN lištu

Elektromagnetické relé F&F PK-1P 24V — Bezpečné oddělení obvodů a spínání 16 A

Jistota a spolehlivost v 24V instalacích

Elektromagnetické relé F&F PK-1P/24 slouží k bezpečnému galvanickému oddělení slaboproudých řídicích obvodů od silové sítě nebo k masivnímu posílení spínacího výkonu senzorů pracujících na nízkém napětí. S řídicí cívkou univerzálně navrženou pro 24 V AC/DC a bezpotenciálovým přepínacím kontaktem o trvalé zatížitelnosti až 16 A představuje ideální prvek pro průmyslovou automatizaci, poplašné systémy či chytrou domácnost. Jeho extrémně kompaktní šířka pouhý 1 modul (18 mm) zaručuje bezproblémovou a rychlou integraci na standardní instalační DIN lištu.

Co rozhoduje při výběru 24V relé

• Univerzální cívka 24 V AC/DC — umožňuje flexibilní nasazení v systémech se stejnosměrným i střídavým nízkonapěťovým řízením.

• Zatížitelnost kontaktu 16 A (AC-1) — s přehledem utáhne menší topná tělesa, světelné okruhy nebo cívky masivních výkonových stykačů.

• Přepínací styk 1× NO/NC — jeden prvek vám dává svobodnou volbu k realizaci spínací nebo rozpínací logiky na základě konkrétní potřeby.

• Plné galvanické oddělení — bezpečně chrání citlivou 24V elektroniku (PLC automaty, alarmy) před průrazem a rušením ze silové 230V sítě.

• Optická diagnostika chodu — jasná zelená LED dioda na čelním panelu okamžitě signalizuje přítomnost napětí a aktivní sepnutí vnitřní kotvy.

Pro koho je relé určené

Tento modulární prvek je nepostradatelný pro elektromontéry a integrátory smart home systémů, kteří potřebují naprosto spolehlivě oddělit slaboproudé 24V řízení (např. z chytrého hubu nebo zabezpečovací ústředny) od spínaného silového výkonu na 230 V. Stejně tak jej denně využijí výrobci rozvaděčů pro spolehlivé posílení omezené spínací kapacity miniaturních průmyslových snímačů.

Technické specifikace

• Napájení cívky: 24 V AC/DC — Univerzální nízkonapěťový vstup pro připojení stejnosměrných zdrojů i střídavých transformátorů.

• Konfigurace kontaktů: 1× přepínací (NO/NC) — Galvanicky zcela oddělený bezpotenciálový styk pro flexibilní zapojení.

• Maximální jmenovitý proud: 16 A (AC-1) — Dostatečný výkon pro spolehlivé spínání běžných odporových zátěží.

• Maximální spínací napětí: 250 V AC — Umožňuje 24V řídicím signálem bezpečně ovládat standardní prvky na síťové napětí.

• Ovládací proud cívky: 25 mA — Vysoce úsporný chod, který nijak nezatěžuje elektronické výstupy nadřazených řídicích jednotek.

• Signalizace stavu: 1× zelená LED — Přehledná optická kontrola aktivního stavu relé přímo na čelním štítku.

• Kategorie použití: AC-1 (odporové zátěže) / AC-15 (ovládání elektromagnetických zátěží).

• Připojení: Šroubové svorky (max. 2,5 mm²) — Garantují naprosto bezpečné upevnění pevných drátů i slaněných lankových vodičů.

• Utahovací moment: 0,4 Nm — Definuje předepsanou upínací sílu pro ochranu jemných závitů ve svorkovnici.

• Montáž: DIN lišta TH35 — Klasický evropský standard pro rychlé uchycení do domovních i průmyslových skříní.

• Rozměry: 1 modul (šířka 18 mm) — Maximální úspora cenného instalačního prostoru.

• Stupeň krytí: IP20 — Krytí určené výhradně pro montáž dovnitř uzavřených elektrických rozvaděčů.

• Pracovní teplota: -25 °C až +50 °C — Stabilní spínání bez zamrzání i v náročných podmínkách.

FAQ — Časté otázky zákazníků

1. Mohu na vstup cívky tohoto relé připojit střídavých i stejnosměrných 24 V? Ano. Model PK-1P (24 V) je vybaven univerzální cívkou, která bez problémů akceptuje obě varianty. Relé tak můžete ovládat jak čistým stejnosměrným napětím z průmyslového napájecího zdroje, tak střídavým napětím ze zvonkového transformátoru, aniž by hrozilo jeho poškození.

2. Je možné 24V ovládacím napětím spínat 230V spotřebič? Ano, přesně k tomuto účelu je relé primárně zkonstruováno. Cívka (ovládání) a spínací kontakt (výstup) jsou od sebe konstrukčně zcela galvanicky odděleny. Díky tomu můžete nízkonapěťovým tlačítkem, alarmem nebo řídicí jednotkou bezpečně ovládat silový spotřebič napájený síťovými 230 V.

3. Zvládne 16A kontakt přímé sepnutí elektromotoru? Relé je certifikováno na jmenovitý proud 16 A, avšak toto platí pro kategorii AC-1 (čistě odporová zátěž, např. topení). Pro induktivní zátěže s masivním náběhovým proudem, jako jsou čerpadla a asynchronní motory, použijte toto relé pouze jako pomocné pro bezpečné sepnutí cívky hlavního výkonového stykače.

4. Zůstane výstupní kontakt sepnutý i po výpadku ovládacího napětí? Ne, jedná se o standardní elektromagnetické monostabilní relé. Vnitřní pohyblivá kotva je v sepnuté pracovní poloze držena výhradně magnetickou silou cívky. Jakmile řídicí napětí 24 V zmizí, mechanická pružina kontakty okamžitě a spolehlivě vrátí zpět do jejich klidové polohy.

5. Co znamená zapojení NO a NC u výstupní svorkovnice? Relé disponuje jedním přepínacím kontaktem, což znamená, že má společný přívod a dva odlišné výstupy. Výstup označený jako NC (Normally Closed) je v klidovém stavu (bez napětí) trvale průchozí, po přivedení napětí se rozepne. Výstup NO (Normally Open) je v klidovém stavu rozpojený a sepne se až ve chvíli, kdy relé aktivujete 24 volty.
