Relé elektromagnetické F&F PK-3P/230, 3× NO/NC, 230V, 3x 8A, na DIN lištu

Elektromagnetické relé F&F PK-3P 230V — Bezpečné oddělení obvodů a spínání 16 A

Modulární základ pro každou rozvodnici

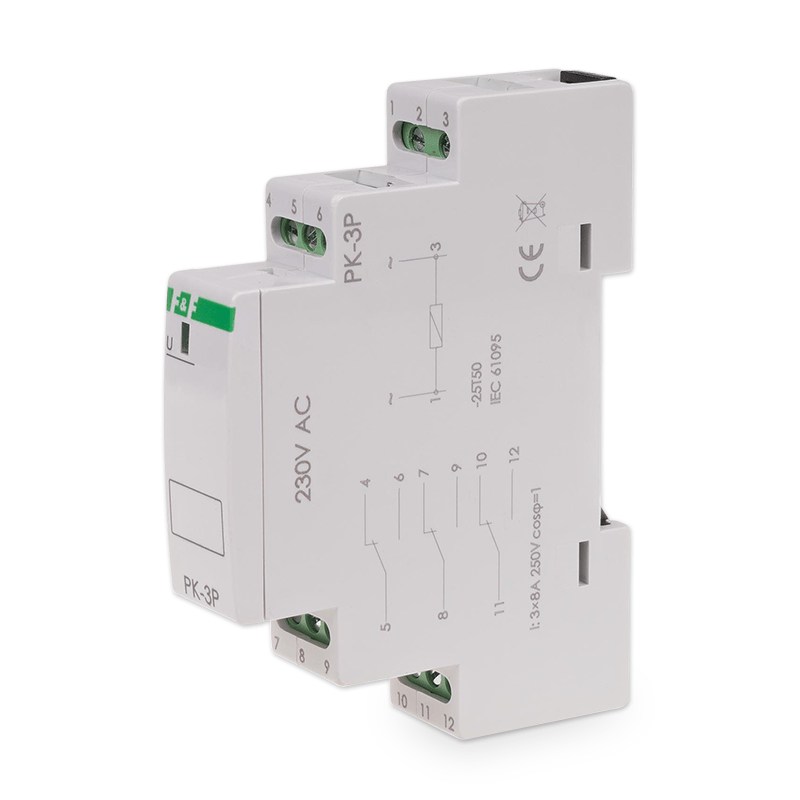

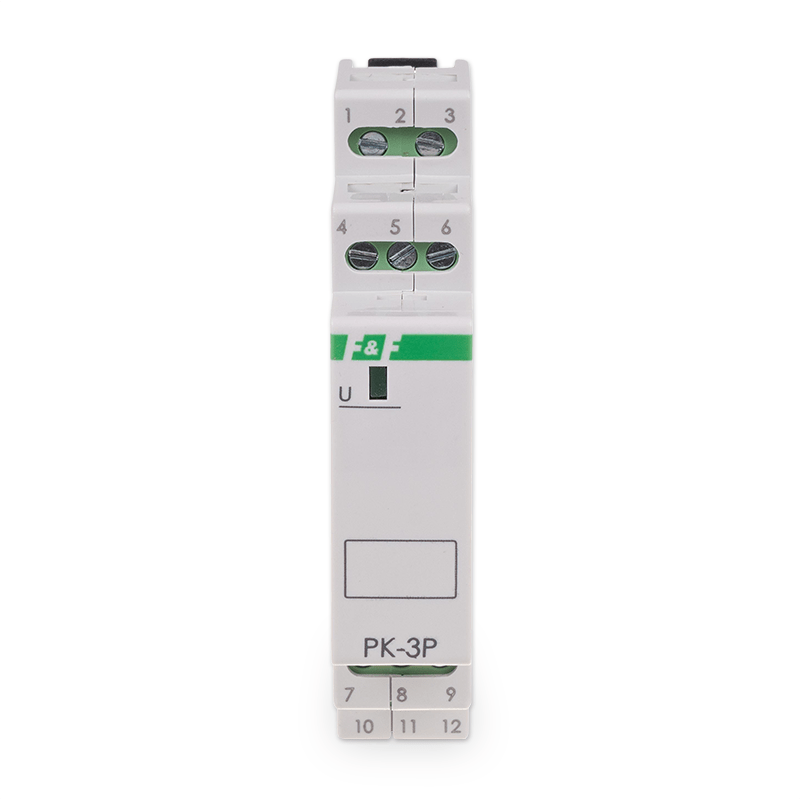

Modulové elektromagnetické relé F&F PK-3P slouží k posílení spínacího výkonu stávajících snímačů a k bezpečnému galvanickému oddělení mezi řídicím a silovým obvodem. S řídicí cívkou dimenzovanou na standardních 230 V AC a třemi přepínacími bezpotenciálovými kontakty o trvalé zatížitelnosti až 8 A představuje absolutně univerzální prvek pro průmyslovou i domovní automatizaci. Snadno jej integrujete do jakékoliv rozvodnice na DIN lištu s maximální úsporou místa díky šířce pouhých 18 mm.

Co oceníš od prvního zapojení

• Max. zátěž 3x 8 A (kategorie AC-1) — s přehledem utáhne standardní topná tělesa, menší osvětlovací okruhy i cívky masivních výkonových stykačů.

• Přepínací kontakt 3× NO/NC — jeden prvek vám dává svobodu realizovat spínací, rozpínací i přepínací logiku podle konkrétních potřeb projektu.

• Plné galvanické oddělení — fyzicky a bezpečně separuje řídicí 230V signál od samotného spínaného výkonu, čímž chrání předřazené elektronické řídicí prvky před zkratem zátěže.

• Kompaktní šířka 1 modul (18 mm) — neplýtvá cenným instalačním prostorem v hustě zaplněných domovních i průmyslových skříních.

• Vizuální LED diagnostika — barevná dioda na čelním panelu okamžitě opticky signalizuje přítomnost řídicího napětí a fyzické sepnutí vnitřní kotvy relé.

Pro koho je relé určené

Tento prvek je každodenním a nepostradatelným nástrojem pro elektromontéry a výrobce rozvaděčů, kteří v terénu nebo při výrobě potřebují posílit nedostatečnou proudovou zatížitelnost výstupů z různých termostatů a čidel, nebo spolehlivě zajistit fázové a napěťové oddělení ovládacích obvodů od koncových spotřebičů.

Technické specifikace

• Napájecí napětí cívky: 230 V AC — Standardní síťové napětí, ovládání nevyžaduje externí DC zdroje ani transformátory.

• Konfigurace kontaktů: 3× přepínací (NO/NC) — Bezpotenciálový (suchý) styk pro univerzální aplikace.

• Maximální jmenovitý proud: 8 A (AC-1) — Kapacita dimenzovaná pro odporové a mírně induktivní zátěže.

• Maximální spínací napětí: 250 V AC — Plně pokrývá veškeré standardní jednofázové rozvody.

• Ovládací proud cívky: max. 25 mA — Velmi nízký příkon zajišťuje, že relé zbytečně nezatěžuje ovládací prvek.

• Signalizace stavu: 1× LED dioda — Okamžitá a zřetelná indikace aktivního (sepnutého) stavu.

• Kategorie použití: AC-1 (odporové zátěže) / AC-15 (ovládání elektromagnetických zátěží).

• Připojovací svorky: Šroubové (max. průřez 2,5 mm²) — Pevné spojení pro plný drát i slaněné vodiče s dutinkou.

• Utahovací moment: 0,4 Nm — Ideální síla zamezující vytržení vodiče i poškození závitu ve svorkovnici.

• Montážní systém: DIN lišta TH35 — Klasické zacvaknutí kompatibilní se všemi rozvodnicemi na trhu.

• Rozměry: 1 modul (šířka 18 mm) — Plná integrace do standardizovaných modulárních polí.

• Stupeň krytí: IP20 — Ochrana proti vniknutí pevných těles nad 12,5 mm, nutná montáž do uzavřené skříně.

• Pracovní teplota: -25 °C až +50 °C — Stabilní funkce bez zamrzání i v nevytápěných průmyslových skříních.

FAQ — Časté otázky zákazníků

1. Můžu s tímto 8A kontaktem napřímo spínat kompresor nebo asynchronní motor? Důrazně to nedoporučujeme. Udávaný jmenovitý proud 8 A platí výhradně pro ohmickou zátěž (topná tělesa, žárovky, kategorie AC-1). Motor je induktivní zátěž s masivním náběhovým proudem, který by kontakty relé velmi rychle spekl. Pro motory použijte toto relé pouze ke spínání cívky výkonového instalačního stykače, který obstará samotnou silovou zátěž.

2. Lze řídicí cívku tohoto relé napájet 24 V DC? Ne, tento konkrétní model (PK-3P 230 V) má cívku pevně vinutou pro síťové napětí 230 V AC. Pokud z vašeho řídicího systému leze 24 V (AC nebo DC), musíte si zakoupit identické relé ve verzi F&F PK-1P 24V.

3. Mohu přes přepínací kontakt spínat jiné napětí, než kterým je napájena cívka? Ano, přesně k tomu je toto relé určeno. Kontakt je galvanicky plně oddělený (tzv. bezpotenciálový). Znamená to, že cívku můžete ovládat klasickými 230 V AC ze síťového termostatu, zatímco přes oddělený kontakt budete například přerušovat signální komunikační smyčku na 12 V DC.

4. Co znamená parametr 3× NO/NC v praxi? Znamená to, že relé má jeden vstupní svorkový bod (COM) a dva výstupní. V klidovém stavu (bez napětí na cívce) je proud veden do jednoho výstupu (Normally Closed - NC). Jakmile přivedete napětí na cívku, vnitřní kotva cvakne a proud se přesměruje do druhého výstupu (Normally Open - NO). Zvolením správné svorky si tak určíte, zda má relé zátěž spínat, nebo naopak odpojovat.

5. Zůstane relé sepnuté i při výpadku napájení? Ne, jedná se o standardní monostabilní (elektromagnetické) relé. Kotva je v pracovní poloze držena pouze silou aktivního elektromagnetu. Jakmile napětí na cívce zmizí, vnitřní vratná pružina okamžitě vrátí kontakty do jejich výchozí klidové polohy.
