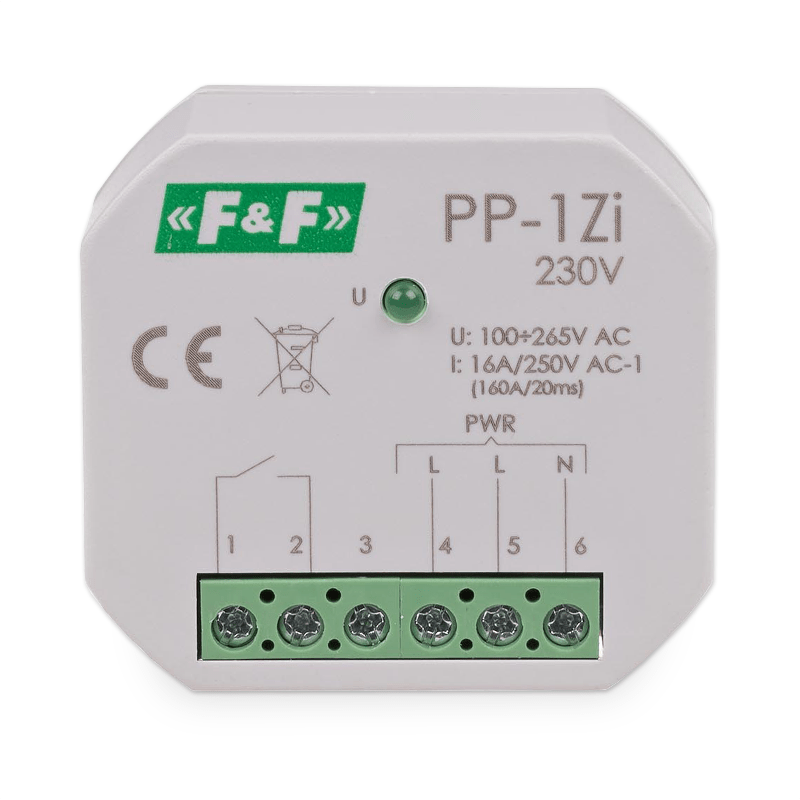

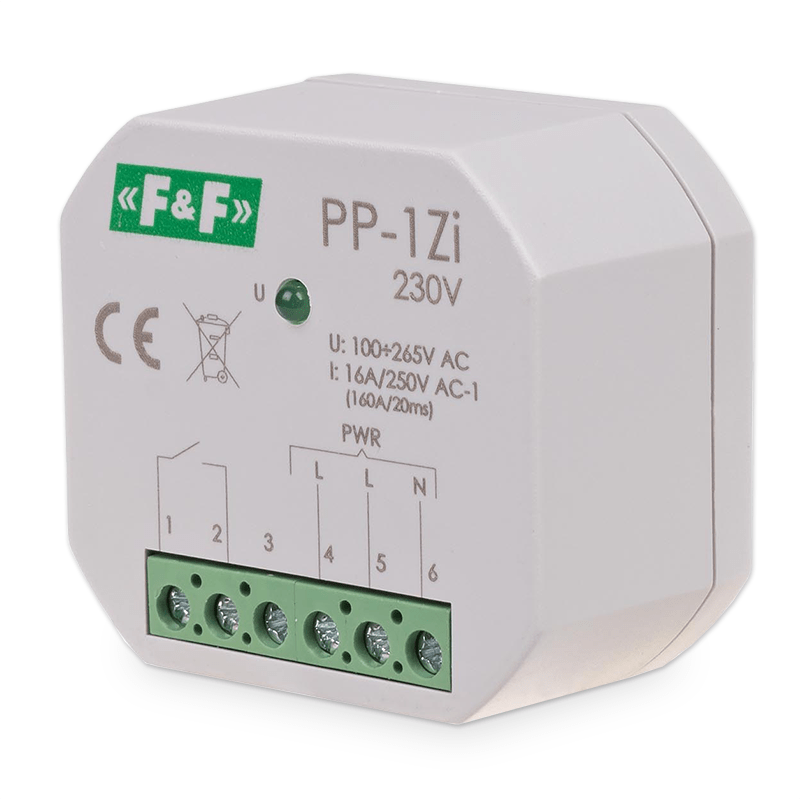

Relé elektromagnetické F&F PP-1Zi/230, 1× NO, 230V, 16A, do krabice

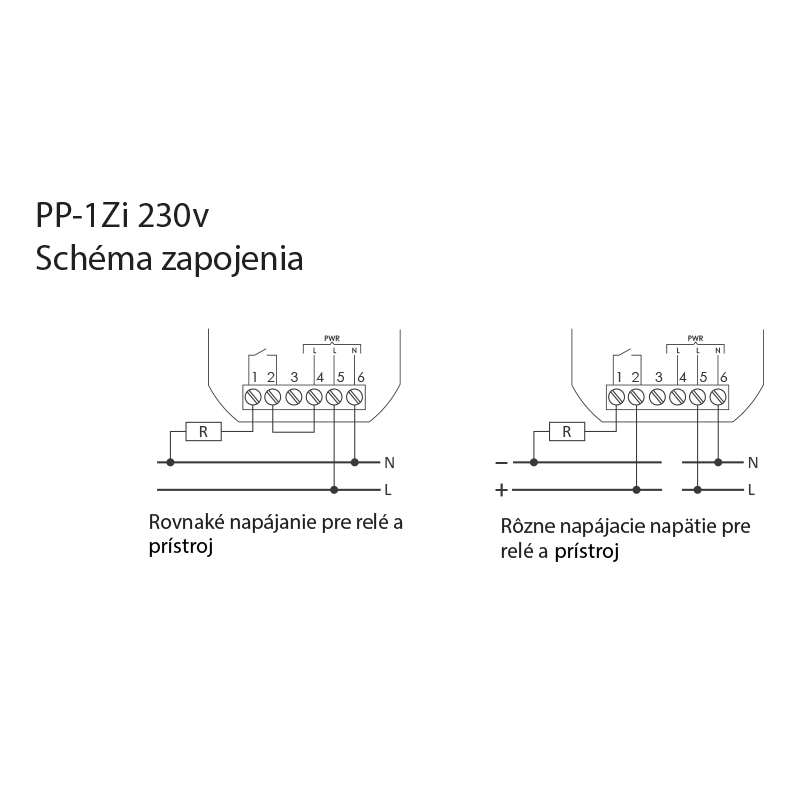

Elektromagnetické relé F&F PP-1Zi-LED 230V

Konstruováno pro moderní zdroje

Spínání moderních LED svítidel, ESL zářivek nebo elektronických transformátorů představuje pro běžné kontakty skryté riziko. I když je jmenovitý proud zátěže nízký, startovací impulsy mohou dosahovat extrémních hodnot. U klasických relé to často vede ke spečení kontaktů a zničení přístroje. Model F&F PP-1Zi-LED-230V byl vyvinut přesně pro tuto problematiku a poskytuje projektantům a elektrikářům spolehlivé řešení, které prodlužuje životnost celé instalace.

Srdcem tohoto relé je zesílený mechanismus navržený pro vysoké náběhové špičky. Bez problému zvládne rázový proud až 160 A po dobu 20 milisekund, aniž by došlo k degradaci materiálu. K dispozici je jeden spínací (NO) kontakt, který umožňuje ovládat jeden obvod při maximálním provozním zatížení 16 A. Díky kompaktnímu pouzdru je relé předurčeno pro snadnou a neviditelnou montáž do instalační krabice Ø60 mm.

Klíčové parametry pro spolehlivou instalaci

• Odolnost vůči náběhovým proudům 160 A (20 ms) — Zabraňuje spečení kontaktů při spouštění kapacitních zátěží a pulzních zdrojů.

• Dvojitý spínací kontakt (1× NO) — Nabízí flexibilitu v zapojení a možnost ovládat dva samostatné okruhy jedním prvkem.

• Vysoká mechanická odolnost — Relé je testováno na minimálně 5 000 000 spínacích cyklů, což garantuje dlouhodobý a bezúdržbový provoz.

• Široký rozsah napájení 100–265 V AC — Odolává kolísání napětí v síti a zajišťuje stabilní přítlak kontaktů.

• Montáž přímo do krabice KU68 — Minimalistické rozměry 48 × 43 × 25 mm šetří místo a usnadňují instalaci pod omítku.

• Vizuální kontrola sepnutí — Integrovaná zelená LED dioda okamžitě signalizuje přítomnost ovládacího napětí a stav kontaktů.

Dimenzováno pro extrémní zátěž

Technická specifikace relé jasně ukazuje jeho zaměření na problémové okruhy. Zatímco běžná odporová zátěž se chová předvídatelně, spínání obvodů s nízkým účiníkem (cos φ) drasticky zkracuje životnost standardních relé — při cos φ = 0,5 o 20 %, a při cos φ = 0,25 až o 50 %. Model PP-1Zi-LED-230V eliminuje tyto ztráty díky zesílené vrstvě na kontaktech. Výsledkem je komponenta, která zvládne nejen stovky LED driverů, ale bez rizika poruchy zprovozní i výbojky nebo jednofázové asynchronní motory, u kterých startovací proud dosahuje až desetinásobku jmenovitého odběru.

Kde relé nejlépe uplatníte

V praxi tento produkt řeší nejčastější bolesti automatizace a osvětlení. Prvním scénářem jsou rozsáhlé administrativní budovy a průmyslové haly, kde dochází ke hromadnému spínání desítek LED panelů nebo zářivek v jeden okamžik. Místo předimenzovaných stykačů postačí toto lokální podomítkové relé.

Druhým typickým využitím jsou rezidenční smart home systémy. Automatizační kontroléry mívají často slabé interní relé, které by startovací proud LED páskových zdrojů spálil. F&F PP-1Zi-LED zde funguje jako robustní oddělovací a výkonový prvek, který chrání drahé řídicí jednotky.

Pro koho je produkt určený

Tento produkt je nepostradatelný pro instalační techniky a revizní techniky, kteří projektují a realizují odolné elektrorozvody pro moderní osvětlovací systémy. Zároveň ho ocení správci budov a údržbáři, kterým se neustále „lepí“ stávající relé vlivem vysokých startovacích proudů u elektronických transformátorů a potřebují trvalé řešení. Instalaci by měla vždy provádět osoba s příslušnou elektrotechnickou kvalifikací.

Technické specifikace

• Napájecí napětí: 100–265 V AC — Široký rozsah zaručuje stabilitu i při výkyvech v distribuční síti.

• Konfigurace kontaktů: 1× NO (spínací) — Umožňuje nezávislé ovládání dvou zátěží současně.

• Maximální provozní proud: 16 A (v kategorii AC-1) — Dostatečná kapacita pro většinu běžných jednofázových spotřebičů.

• Maximální rázový proud: 160 A po dobu 20 ms — Kritický parametr pro bezpečné spínání kapacitních zátěží a driverů.

• Příkon: 0,6 W — Vysoce úsporný provoz bez zbytečných tepelných ztrát.

• Mechanická životnost: 5 × 10⁶ cyklů — Garantuje desítky let spolehlivého chodu.

• Připojení: Šroubové svorky do 2,5 mm² — Zajišťuje pevný a normovaný spoj (doporučený utahovací moment 0,4 Nm).

• Indikace stavu: Zelená LED — Rychlá diagnostika sepnutí přímo na těle relé.

• Krytí: IP20 — Navrženo výhradně pro suché vnitřní prostory (do instalačních krabic).

• Provozní teplota: -25 °C až +50 °C — Spolehlivé spínání i v nevytápěných chodbách a garážích.

• Rozměry: 48 × 43 × 25 mm (pasuje do krabice Ø60 mm) — Snadná integrace pod stávající vypínače a tlačítka.

FAQ — Časté otázky zákazníků

1. Proč musím u LED svítidel použít verzi relé označenou „LED“ nebo „i“? LED svítidla a jejich elektronické drivery mají sice nízký provozní příkon, ale v momentě zapnutí odebírají na zlomek vteřiny obrovský nabíjecí proud do svých kondenzátorů. Standardní relé by se tímto rázem (až 160 A) speklo a zůstalo by trvale sepnuté.

2. Vejde se toto relé do standardní krabice KU68 pod vypínač? Ano, svými rozměry 48 × 43 × 25 mm je zařízení přímo navrženo k uložení do běžných podomítkových krabic s průměrem 60 mm. Pro pohodlné zapojení doporučujeme krabice s hlubším dnem.

3. Mohu pomocí dvou kontaktů spínat odlišná napětí? Kontakty relé fungují nezávisle a mohou spínat dvě odlišné zátěže (jsou galvanicky oddělené od napájecí cesty cívky), nicméně je nutné dodržet izolační pevnosti a nepřekročit nominální zatížení 16 A na každý kontakt pro odpovídající zátěž.

4. Hodí se relé i pro asynchronní motory nebo ventilátory? Ano, zesílená konstrukce kontaktů si dokáže poradit i se spouštěcími proudy jednofázových indukčních motorů. Vždy však předem zkontrolujte, zda startovací proud vašeho motoru (často 5–10násobek jmenovitého) nepřekračuje maximální špičku 160 A.

5. Co se stane s kontakty při výpadku napájení cívky? Jde o monostabilní relé. Při ztrátě přiváděného napětí na řídicí svorky se rozepne elektromagnetické pole, pružina relé odpadne a spínací (NO) kontakty se automaticky vrátí do otevřené (vypnuté) polohy.

6. Jaký je maximální doporučený průřez drátu pro svorkovnici? Šroubové svorky zvládnou spolehlivě pojmout plné i slaněné vodiče o průřezu až 2,5 mm². Doporučujeme vodiče zajistit utahovacím momentem 0,4 Nm.

7. Je k provozu relé nutný trvalý přívod nulového vodiče? Ano, pro funkci samotné cívky relé je nutné na napájecí svorky přivést fázový i nulový vodič (100–265 V AC). Relé nespíná „parazitně“ přes zapojenou zátěž.
