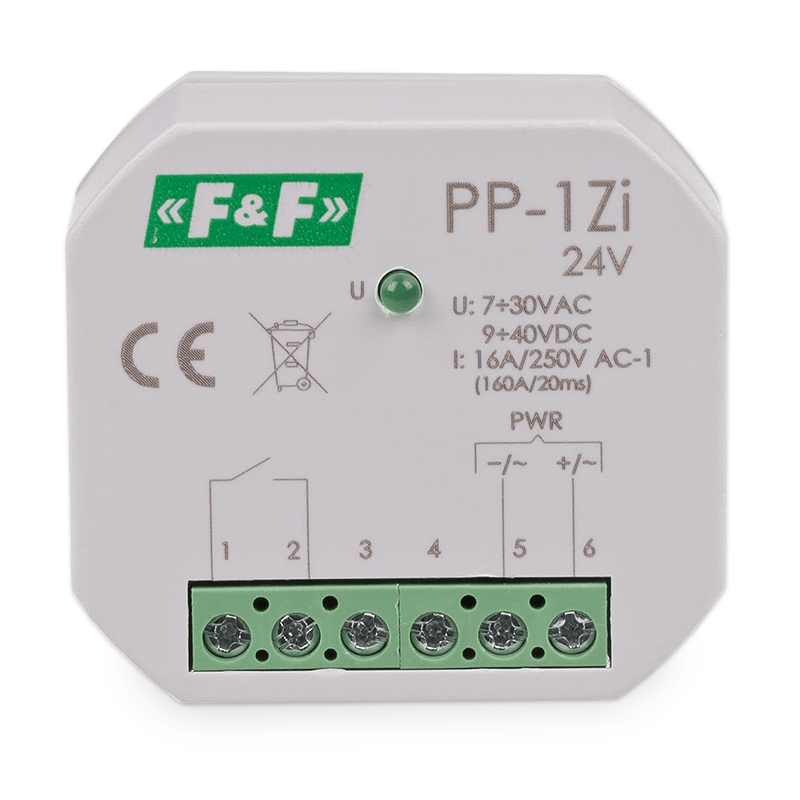

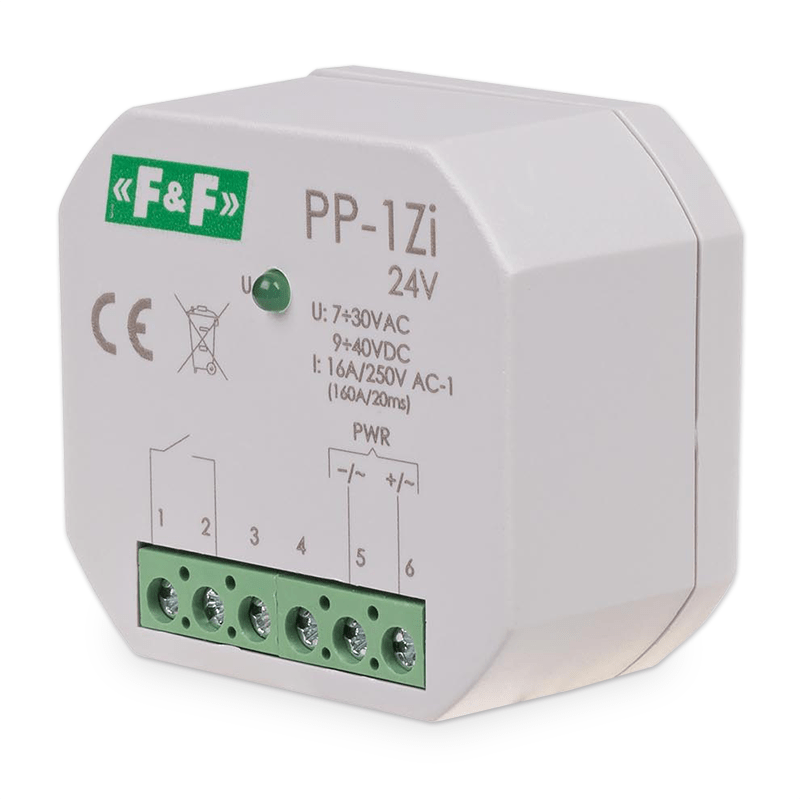

Relé elektromagnetické F&F PP-1Zi/24, 1× NO, 24V AC/DC, 16A, do krabice

Elektromagnetické relé F&F PP-1Zi-LED 24V

Specialista na spínání kapacitních zátěží

Integrátoři chytrých domácností (např. na platformách Loxone, Tecomat) a průmyslových PLC systémů se běžně potýkají se zrádným problémem: 24V řídicí výstupy mají velmi omezenou proudovou zatížitelnost. Pokud se jimi pokusíte napřímo sepnout LED svítidla, elektronické předřadníky nebo spínané zdroje, extrémní nabíjecí špičky dokážou citlivé výstupy okamžitě zničit. Elektromagnetické relé F&F PP-1Zi-LED 24V funguje jako robustní oddělovací můstek, který bezpečně přenese povel z 24V systému na silový obvod 230 V.

Tento model je z výroby osazen speciálně upraveným jedním spínacím kontaktem (1× NO), který je navržen pro absorbci extrémních náběhových proudů — zvládne zátěž až 160 A po dobu 20 milisekund. Díky kompaktní konstrukci lze toto relé snadno skrýt přímo do instalační krabice Ø60 mm, čímž odpadá nutnost instalovat rozměrné stykače do hlavního rozvaděče.

Klíčové parametry a jejich přínos v praxi

• Ovládací napětí 24 V AC/DC — Ideální pro přímé napojení na výstupy PLC automatů, zabezpečovacích ústředen nebo smart home modulů.

• Odolnost vůči náběhovým proudům 160 A (20 ms) — Zabraňuje trvalému spečení kontaktů při startu driverů a LED zdrojů.

• Jmenovitý proud zátěže 16 A — Jeden výkonový kontakt poskytuje dostatečnou rezervu pro běžné jednofázové okruhy.

• Galvanické oddělení obvodů — Umožňuje bezpečně řídit 230V zátěž (nebo jiné napětí) zcela odděleně od 24V ovládací logiky.

• Montáž pod omítku do KU68 — Kompaktní rozměry 48 × 43 × 25 mm řeší nedostatek místa na DIN lištách.

• Dlouhá mechanická životnost — Konstrukce je testována na 5 000 000 spínacích cyklů, což garantuje roky bezproblémového chodu.

Výkon dimenzovaný pro elektronické předřadníky

Spínání moderních zdrojů osvětlení je pro běžná relé zkouškou ohněm. Zatímco odporová zátěž (jako klasická žárovka) má odběr stabilní, elektronické transformátory a drivery si při startu berou obrovskou dávku energie pro nabití interních kondenzátorů. U běžného 16A relé dochází při těchto impulsech k odpařování materiálu z kontaktů a jejich následnému svaření k sobě. Verze PP-1Zi-LED využívá zesílenou vrstvu na bázi speciálních slitin, díky které relé bez poškození pojme i desetinásobné výkonové špičky, aniž by se snížila jeho spolehlivost.

Kde 24V podomítkové relé využijete nejčastěji

Prvním typickým scénářem je distribuovaná automatizace v rezidenčních projektech. Řídicí jednotka (operující na bezpečnějším napětí 24 V) vyšle povel, ale silové spínání LED panelů probíhá až lokálně, přímo v instalační krabici pod stropem či vypínačem. Šetří se tak prostor i délka silové kabeláže.

Druhým oblíbeným využitím je průmyslové a komerční nasazení, kde hlavní PLC systém potřebuje ovládat lokální osvětlovací okruhy s vysokým podílem elektronických předřadníků (ESL zářivky, LED trubice), aniž by hrozilo přetížení a zničení drahých výstupních karet automatu.

Pro koho je produkt určený

Toto specializované relé vyhledávají především systémoví integrátoři, projektanti chytrých instalací a průmysloví automatizéři. Dále je vhodné pro elektrikáře, kteří rozšiřují stávající 24V zabezpečovací nebo řídicí systémy o silové spínání kapacitních zátěží. Instalaci a propojování obvodů síťového napětí (na straně kontaktů) musí provádět výhradně osoba s odpovídající odbornou způsobilostí.

Technické specifikace

• Napájecí (ovládací) napětí: 24 V AC/DC — 7 až 30 V AC / 9 až 40 V DC - Kompatibilní se standardními výstupy automatizační a zabezpečovací techniky.

• Konfigurace kontaktů: 1× NO (spínací) — Galvanicky oddělený kontakt.

• Maximální provozní proud: 16 A (v kategorii AC-1) — Pro odporové a mírně induktivní zátěže.

• Maximální rázový proud: 160 A / 20 ms — Odolává tvrdým startům kapacitních spotřebičů.

• Maximální spínaný výkon: 4000 VA — Dostačující pro plnohodnotný 16A světelný okruh.

• Příkon (zapnutý stav): 0,6 W — Úsporná cívka nezatěžuje napájecí zdroje ani neprodukuje nadbytečné teplo.

• Mechanická životnost: 5 × 10⁶ cyklů — Průmyslová kvalita pro dlouhodobé nasazení.

• Připojení: Šroubové svorky do 2,5 mm² — Spolehlivé a normované upnutí vodičů.

• Indikace stavu: Zelená LED — Rychlé ověření sepnutí (přítomnosti 24V signálu na cívce).

• Krytí: IP20 — Určeno pro suché interiérové prostředí (montáž do krabice).

• Provozní teplota: -25 °C až +50 °C — Široký rozsah pro celoroční spolehlivost i mimo vytápěné zóny.

• Rozměry: 48 × 43 × 25 mm — Kompaktní modul optimalizovaný pro krabice Ø60 mm.

FAQ — Časté otázky zákazníků

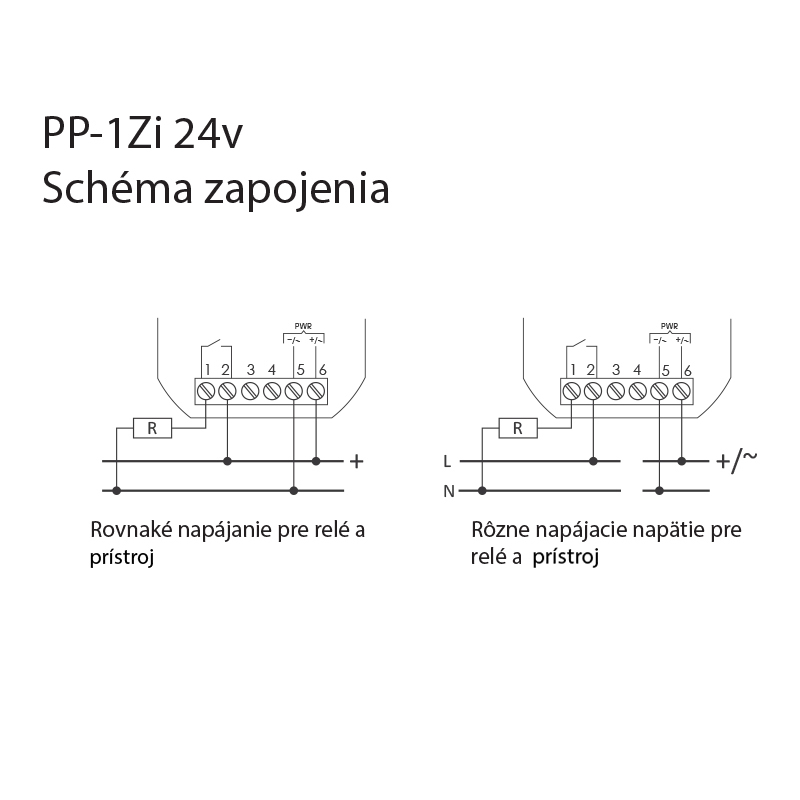

1. Mohu na kontakty tohoto relé připojit síťové napětí 230 V, i když je cívka na 24 V? Ano, to je primární účel tohoto relé. Spínací kontakt (NO) je vnitřně plně galvanicky oddělen od ovládací cívky. Můžete tedy 24V signálem bezpečně spínat napětí 230 V AC.

2. Jaký je rozdíl mezi modelem PP-1Z a PP-2Z? Model PP-1Z disponuje jedním spínacím kontaktem (1× NO) pro ovládání jednoho okruhu. Model PP-2Z má integrovány dva spínací kontakty (2× NO), což umožňuje ovládat dva různé okruhy současně.

3. Proč zvolit verzi s označením „LED“ oproti běžnému 24V relé? Standardní relé zvládnou zátěž 16 A (AC-1), ale nesnesou nabíjecí špičky. Verze „LED“ má zesílené kontakty navržené speciálně pro rázové proudy až 160 A, které vznikají při zapínání elektronických transformátorů a spínaných zdrojů. Zabráníte tak spečení kontaktů.

4. Je k dispozici i přepínací (NO/NC) verze tohoto relé? Tento konkrétní model s úpravou proti rázovým proudům (LED) se dodává primárně jako spínací (NO). U vysokých rázových proudů by přepínací mechanismus nepřinesl požadovanou spolehlivost.

5. Mohu na vstup přivést stejnosměrné (DC) i střídavé (AC) 24V napětí? Ano, relé podporuje napájení ovládací cívky napětím 24 V v obou variantách (AC i DC).

6. Vejde se mi toto relé pod instalovaný chytrý vypínač? Relé má kompaktní rozměry (hloubka 25 mm). Do standardní krabice KU68 (hloubka 43 mm) se s běžným vypínačem obvykle těsně vejde, ale pro komfortnější uspořádání kabeláže vždy doporučujeme používat hluboké elektroinstalační krabice (KPR68).

7. Spotřebovává relé energii, i když nesepne? Ne, relé v rozepnutém stavu neodebírá žádnou energii. Odběr cca 0,6 W nastává až v momentě přivedení 24V signálu na cívku, kdy dojde k přitažení kotvy a rozsvícení zelené indikační LED diody.
