Solární regulátor MPPT VOLT GREEN BOOST 3000 BYPASS 3kW (pro FV ohřev vody)

VOLT GREEN BOOST 3000 BYPASS — Solární ohřev vody s jistotou napájení

Spolehlivá dodávka teplé vody bez závislosti na drahých bateriích

Běžné fotovoltaické systémy často vyžadují drahá bateriová úložiště, nebo vás nechají s chladným bojlerem ve chvíli, kdy slunce nesvítí dostatečně intenzivně. Pokud hledáte spolehlivé a návratné řešení pro ohřev užitkové vody (TUV), střídač VOLT GREEN BOOST 3000 BYPASS tuto překážku zcela odstraňuje. Měnič přeměňuje stejnosměrný proud (DC) z fotovoltaických panelů přímo na střídavý (AC) a efektivně tak napájí vaše topná zařízení.

Díky pokročilému MPPT regulátoru zařízení dynamicky přizpůsobuje napětí, aby z panelů dokázalo „vytěžit“ maximální možné množství energie i za oblačného počasí. Jeho největší předností je však integrovaný AC bypass, který v případě poklesu napětí pod limitní hodnoty plynule přepne systém na standardní 230V síť. Vaše domácnost se tak nikdy neocitne bez teplé vody a vy navíc efektivně minimalizujete účty za elektřinu.


Klíčové parametry a jejich přínos v praxi


• Konstantní výkon 3 000 W: Zajišťuje stabilní chod i pro výkonnější topné spirály v bojlerech nebo elektrokotlích.

• Plně automatický BYPASS: Jakmile solární napětí klesne pod 60 V, jednotka automaticky přepne na dodávku ze sítě 230 V a zabrání vychladnutí vody.

• Dvojitý výstup s prioritou: Máte k dispozici zásuvky „1“ a „2“. Měnič nejdříve napájí primární zátěž a po jejím nahřátí přesměruje výkon na zátěž sekundární.

• Chytrá MPPT regulace: Maximalizuje produkci udržováním optimálního pracovního bodu, díky čemuž měnič pracuje efektivně i při stínění či oblačnosti.

• Modifikovaná sinusovka: Ideální tvar výstupního napětí vyvinutý přímo pro odporové (rezistivní) spotřebiče, kde není kladen požadavek na čistý sinus.

• Rozsah vstupního napětí 120–350 V DC: Standardizovaný pro připojení 4 až 9 solárních panelů (250 W – 400 W) v sériovém zapojení.

• Zabudovaná tepelná ochrana: Spolu s aktivním ventilátorem nedovolí překročení pracovní teploty, odpojení probíhá bezpečně při 100 °C.

• Okamžitá vizuální kontrola: Integrovaný LED displej neustále monitoruje aktuální hodnoty solárního výkonu a síťového stavu.

• Provedení typu „Plug & Play“: Připojení panelů pomocí normovaných konektorů MC4 výrazně urychluje montážní proces.

• Bezpečnost na prvním místě: Měnič obsahuje vestavěnou ochranu proti zkratu a přetížení, což minimalizuje rizika havárie na elektroinstalaci.


Plná kontrola a plynulý chod bez starostí

Obsluha a dohled nad solárním ohřevem už nemusí znamenat neustálé sledování ručiček v rozvaděči. Měnič byl zkonstruován pro maximální uživatelský komfort, o čemž svědčí i digitální LED panely zobrazující klíčové parametry — od napětí FV panelů, přes výstupní proud, až po indikaci případného přehřátí (OVER HEAT).

Při prvním zprovoznění oceníte, jak hladce se přepíná zátěž mezi výstupy: jakmile váš hlavní bojler zahlásí dosažení teploty, měnič ihned detekuje absenci odběru na zásuvce 1 a bezprostředně zahájí napájení topného žebříku či rohože v zásuvce 2. Robustní, ale lehké hliníkové tělo chránící komponenty zaručí tišší chod v optimálních teplotách.


Výkon a efektivita: Vyždímejte ze slunce maximum

Měnič není pouhým "přepínačem" — jádrem jednotky je pokročilá funkce MPPT (Maximum Power Point Tracking). V běžném režimu STABLE sice střídač drží poctivých 230 V AC, ovšem jakmile sluneční svit zeslábne, přepnutím do režimu MPPT se přístroj nevzdává.

Zařízení dokáže dynamicky balancovat výstupním napětím mezi 120–245 V AC, čímž udrží napájení topných spirál i za horších podmínek. Střídač je schopen zpracovat panely s maximálním výkonem až 4 500 W s nadstandardní celkovou účinností vyšší než 95 %, takže o reálnou produkovanou energii nepřicházíte zbytečným vyzařováním tepla z měniče.


Inteligentní funkce BYPASS pro nepřetržitý ohřev bez výpadků

Měnič je vybaven plně automatickou funkcí BYPASS, která garantuje, že váš bojler nevychladne ani při špatném počasí. Jakmile napětí z fotovoltaických panelů klesne pod 80 V, střídač bezpečně ukončí dodávku solárního proudu. Pokud napětí klesne pod kritickou hranici 60 V (typicky večer nebo při silné oblačnosti), zařízení plynule přepne na napájení z klasické 230V sítě.

Váš ohřev tak pokračuje bez přerušení. Jakmile ranní slunce nebo ústup oblačnosti zvedne napětí na panelech nad 140 V, systém to okamžitě detekuje, odpojí síťový odběr a vrátí se k bezplatnému napájení ze slunce. Celý proces přepínání probíhá zcela autonomně, bez nutnosti jakéhokoliv manuálního zásahu či přepínání jističů.

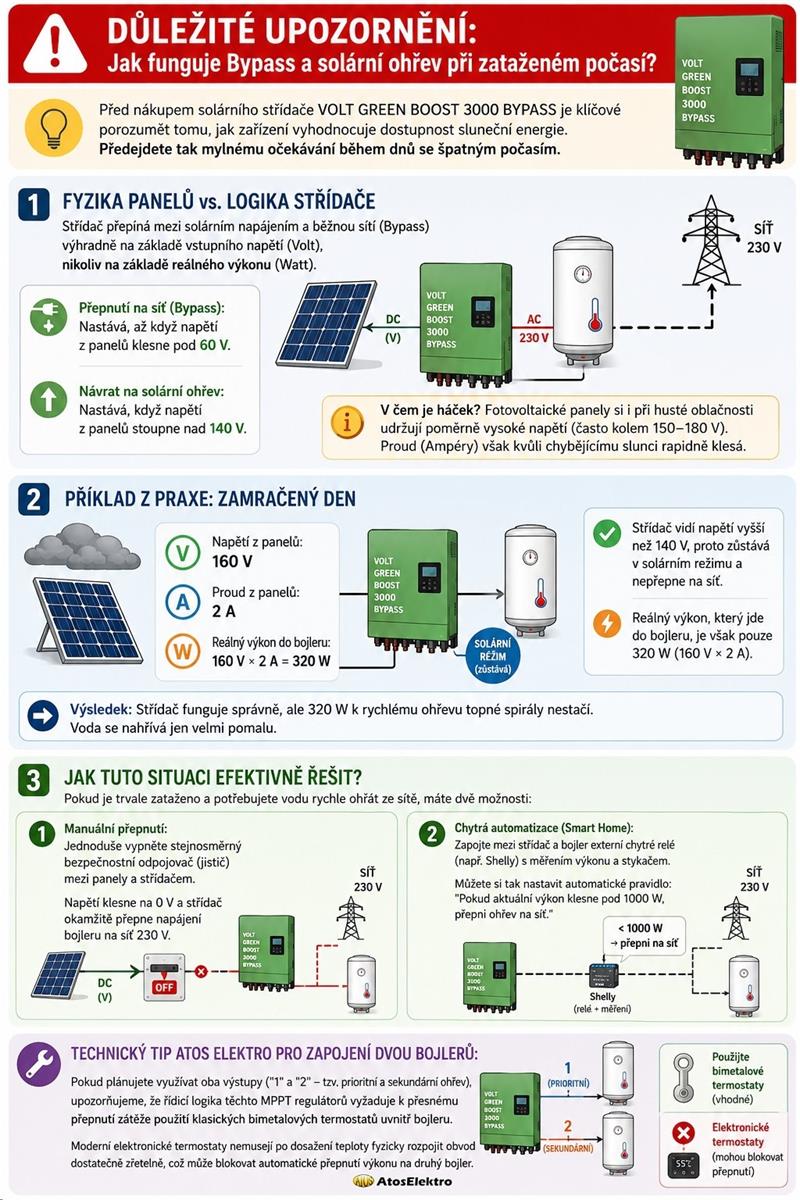

Důležitá informace k přepínání na síť a chování při oblačnosti

Regulátor přepíná mezi napájením z fotovoltaických panelů a sítí 230 V podle napětí panelů, nikoliv podle skutečného výkonu ve wattech. BYPASS (napájení ze sítě) se aktivuje při poklesu napětí FV pod cca 60 V a zpět na solární režim se regulátor vrací po překročení cca 140 V.

Při zataženém počasí si panely obvykle udržují poměrně vysoké napětí (v rozsahu pracovního napětí 120–350 V DC), ale výrazně klesá proud, a tím i dostupný výkon pro ohřev vody. V takové situaci regulátor zůstává v solárním režimu, ale do bojleru dodává jen omezený výkon (např. stovky wattů), což může být pro viditelný ohřev vody nedostačující, i když napětí z panelů je zdánlivě „v normě“.

Pokud požadujete automatický přechod na síť podle skutečného výkonu (např. při poklesu výkonu pod určitou hodnotu), je nutné doplnit instalaci o externí prvky – chytré relé / měření výkonu a stykač před bojlerem, které zajistí přepínání zdroje energie podle zvolených parametrů.


Inovace v praxi

1. Zabezpečení pro běžnou rodinu (B2C): Je polovina listopadu, venku panuje nepříznivé počasí a solární soustava generuje minimum energie. Běžný ostrovní měnič by vás donutil jít nahřívat bojler zapnutím manuální zálohy. Díky funkci BYPASS si měnič VOLT při poklesu vstupu pod 60 V automaticky "vypůjčí" energii z domácí sítě 230 V a zajistí plnohodnotnou večerní koupel pro celou rodinu.

2. Optimalizace nákladů v ubytovacím zařízení (B2B): Správce penzionu potřebuje neustále stabilní přísun teplé vody. Pomocí instalace zapojí dva velké zásobníky. Kaskádový systém měniče chytře ohřeje nejprve hlavní ubytovací patro (Zásuvka 1) a vzápětí směřuje přebytky z poledního slunce do sekundárního boileru v suterénu (Zásuvka 2).


Pro koho je produkt určený


Vlastníci rodinných domů a chalup

Navrženo pro spotřebitele, kteří chtějí radikálně snížit účty za ohřev teplé užitkové vody (TUV), ale odmítají investovat statisíce do složitých hybridních fotovoltaik s bateriovým úložištěm. Tento střídač nabízí nejrychlejší návratnost investice (ROI) díky přímému propojení panelů s topnou spirálou.

• Jak to funguje v praxi: Máte na chalupě standardní 160litrový bojler. Od jara do podzimu do něj měnič posílá energii čistě ze slunečního záření. Pokud přijde deštivý listopadový týden a DC napětí z panelů klesne pod 60 V, měnič zcela neviditelně přepne napájení na běžnou síť 230 V. Vy i vaše rodina máte večer vždy teplou vodu, aniž byste museli chodit do technické místnosti a ručně přehazovat jističe. Jakmile se slunce znovu objeví a napětí stoupne nad 140 V, střídač se opět vrátí k bezplatnému solárnímu provozu.

Ubytovací zařízení a komerční provozy

Správci penzionů, ubytoven nebo menších výrobních hal potřebují stabilní dodávku teplé vody, ale zároveň hledají cesty, jak minimalizovat fixní náklady na provoz. Zde se stává klíčovou výhodou přítomnost dvou nezávislých výstupů (Zásuvka 1 a 2) s logikou prioritního přepínání.

• Příklad využití: V technickém zázemí penzionu zapojíte do Zásuvky 1 hlavní 300litrový bojler určený pro ranní a večerní sprchy hostů. Do Zásuvky 2 připojíte elektrický topný žebřík v sušárně nebo sekundární bojler pro kuchyň. Jakmile se v 11:00 hlavní bojler nahřeje na požadovanou teplotu a jeho termostat rozpojí obvod, střídač detekuje nulový odběr a okamžitě přesměruje plný výkon (až 3 000 W) do Zásuvky 2. Díky této automatizaci nepromarníte v létě ani jeden sluneční kilowatt a maximalizujete využití instalovaného výkonu panelů.

Certifikovaní elektromontéři a instalační firmy (B2B)

Pro profesionály představuje tento měnič spolehlivý komponent s architekturou typu „Plug & Play“, který výrazně zkracuje dobu montáže na místě zakázky. Odpadá složité softwarové oživování a párování s BMS (Battery Management System). Připojení k fotovoltaickému stringu probíhá pomocí normovaných konektorů MC4.

• Technické a normativní požadavky: Přestože je samotné zapojení do měniče snadné, legislativa a normy vyžadují instalaci osobou s platným osvědčením (vyhláška č. 50/1978 Sb. / NV 194/2022 Sb.). Na stejnosměrné (DC) trase, kde se napětí pohybuje až na hranici 350 V, musí technik osadit předepsané bezpečnostní prvky — minimálně DC odpojovač, svodič přepětí a správně dimenzované pojistky. Pro zachování deklarované účinnosti a bezpečnosti je rovněž bezpodmínečně nutné dodržet minimální průřez solárních vodičů 4 mm², což zamezí nebezpečnému přehřívání kabeláže při maximálním proudu 14 A.


Technické specifikace


• Typ výstupního napětí: Modifikovaná sinusovka — Ideální a bezpečná pro přímé napájení odporových topných těles.

• Maximální konstantní výkon: 3 000 W — Dostatečný standard pro efektivní nahřátí naprosté většiny bojlerů a elektrokotlů.

• Maximální/špičkový výkon: 6 000 W — Absorbuje krátkodobé zátěžové špičky při spínání termostatů.

• Vstupní napětí z PV panelů (Voc): 120 V DC ~ 350 V DC — Bezpečný limit koncipovaný pro 4 až 9 panelů se sériovým zapojením.

• Výstupní napětí AC: 120 V – 245 V AC / 50 Hz — Dynamická regulace zajišťuje neustálé napájení adekvátní síle dopadajícího slunce.

• Maximální výkon instalovaných panelů: ≤ 4 500 W — Neomezuje výkon panelů u sestav dimenzovaných pro horší světelné dny.

• Maximální FV vstupní proud (Imp): 14 A DC — Odpovídá parametrům všech současných mainstreamových solárních technologií.

• Integrovaný Bypass systém: Přepínání FV/Síť 230 V — Při poklesu solární energie využije konvenční zásuvku z domácí elektroinstalace.

• Účinnost přeměny: > 95 % — Extrémně hospodárný provoz zabraňující nechtěným tepelným a elektrickým ztrátám.

• Konektory pro fotovoltaiku: 2× MC4 (samec/samice) — Důvěrně známé spolehlivé upínání zaručující bezpečný přenos DC proudu.

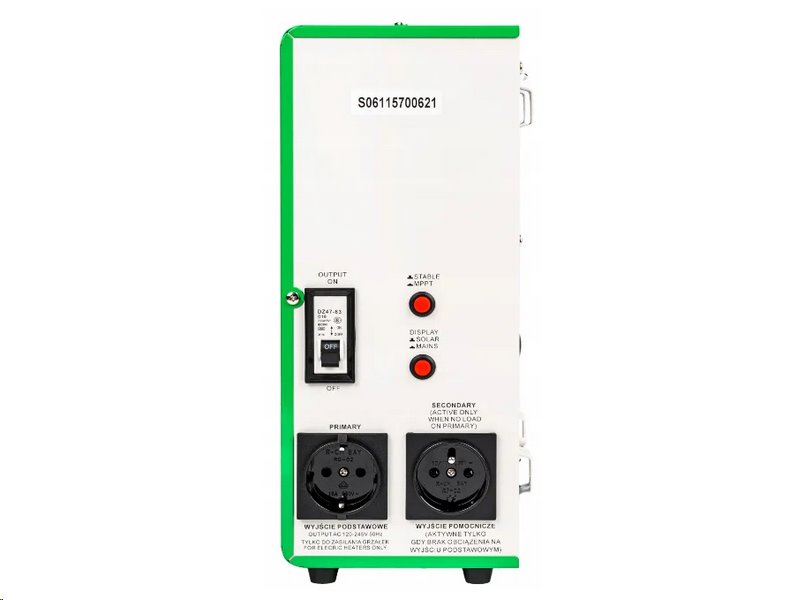

• Počet AC výstupů: 2× Zásuvka typu E s kolíkem — České specifikum s funkcí absolutní priority primární zásuvky (Zásuvka 1).

• Stupeň ochrany krytem: IP20 — Navrženo výhradně pro montáž ve vnitřních suterénech a suchých technických místnostech.

• Vestavěné jištění proti chybám: Zkrat, přetížení a přehřátí (100 ± 10 °C) — Zařízení pohlídá samo sebe a zabrání zkratu i poškození připojené technologie.

• Pracovní teplota okolí: -25 °C až +55 °C — Bezpečné fungování v chladných i velmi horkých prostorech.

• Fyzické rozměry: 311 × 232 × 140 mm (s MC-4 koncovkami) — Kompaktní a plochý tvar neomezující prostor v okolí kotle.

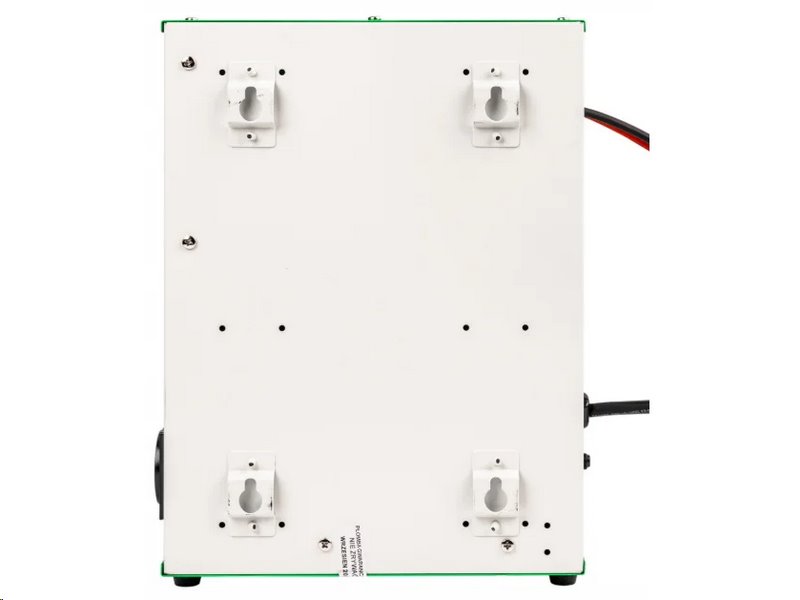

• Hmotnost střídače: ~ 3,9 kg — Nízká váha vhodná pro snadnou svislou instalaci na zeď či rošt i bez cizí pomoci.


FAQ — Časté otázky zákazníků


1. Lze tento měnič napojit přímo do domovní sítě s ostatními zásuvkami?

V žádném případě to není dovoleno. Výstupy střídače (zásuvky AC 1 a 2) nesmí být nikdy zapojeny do nového nebo stávajícího domovního elektro-rozvodu. Slouží zásadně k přímému připojení konkrétního izolačního okruhu topného spotřebiče (např. flexo šňůry z bojleru).

2. Můžu pomocí měniče provozovat běžné oběhové čerpadlo nebo klimatizaci?

Ne, měnič GREEN BOOST 3000 BYPASS je primárně zkonstruován s modifikovaným sinusovým průběhem. Je určen výhradně k chodu odporových zátěží neboli rezistivních spotřebičů, kam spadají bojlery, topné rohože a radiátory. Chod motorů a citlivé elektroniky by jej mohl zničit.

3. Co zajišťuje integrovaný BYPASS, když prší?

Zálohování pomocí BYPASSu je obrovskou výhodou pro stabilitu. Když FV napětí propadne pod hranici 60 V, odpojí se měnič od panelů a plynule přejde na využití elektrické sítě 230 V. Až se ranní slunce opře do sestavy a napětí přesáhne 140 V, měnič se k panelům plně navrátí.

4. Jak pracuje logické zapojení do obou zásuvek současně?

Pokud zapojíte dva spotřebiče do zásuvek 1 i 2, proud proudí nejdříve čistě do prvního (např. hlavní bojler). Ve chvíli, kdy jeho termostat rozpozná ohřátí a vypne odběr, střídač "přepne výhybku" a pošle zbylou energii do zásuvky 2 (druhý boiler).

5. Zvládne měnič obsloužit vyšší výkon z panelů, než je jeho jmenovitá zátěž?

Ano, na měnič můžete nainstalovat sestavu s maximálním celkovým FV výkonem až do kapacity 4 500 W. Integrované vnitřní softwarové i hardwarové ochrany limitují maximální stálý zátěžový výkon na rozumné a plynulé 3 kW (3 000 W).

6. Může dojít k poškození bojleru vysokým napětím z panelů?

Střídač myslí i na toto. Pokud připojíte dostatečné množství panelů a FV napětí překročí obvyklý parametr, měnič stabilizuje a udrží odchozí výstupní napětí na přibližně 245 V, aby topná spirála nepracovala v kritickém režimu poškození.

7. Kde musím měnič nainstalovat a jaká je jeho odolnost vůči vodě?

Rozhodně vyberte suché stanoviště uvnitř budovy s pevnou strukturou (např. cihla či beton), ideálně orientované do svislé pozice. Přístroj disponuje certifikací ochrany IP20, která vůbec neumožňuje styk s vlhkostí, natož s tekoucí vodou a navíc nesmí být zakryto pasivní chlazení a odvětrávání šasi.
