Wallbox BESEN BS20-BC-11KW-APP, Typ 2, 6 m kabel, 400V, 16A, aplikace (BT/Wi-Fi)

Wallbox BESEN BS20-BC-11KW-APP 11kW Typ 2 (6 m) — Bezpečné třífázové nabíjení s normou IP66


Spolehlivé a řízené domácí i firemní nabíjení elektromobilů

Pravidelné nabíjení elektromobilu z běžné jednofázové 230V zásuvky představuje kompromis, který znamená dlouhé desítky hodin čekání a dlouhodobé tepelné přetěžování domovní elektroinstalace. Bez možnosti aktivního řízení výkonu a sledování spotřeby navíc riskujete přetížení hlavního jističe v momentě, kdy v domácnosti sepnou další energeticky náročné spotřebiče.

Nástěnná nabíjecí stanice Wallbox BESEN 20-APP poskytuje stabilní třífázový výkon až 11 kW (16 A), který bezpečně a efektivně doplní kapacitu trakční baterie během několika hodin. Díky integrovanému rozhraní Bluetooth i Wi-Fi a mobilní aplikaci EVSEMaster máte pod kontrolou časování nabíjení na noční proud, plynulé nastavení nabíjecího proudu i podrobný přehled o spotřebované elektrické energii v reálném čase.


Co rozhoduje při výběru nabíjecí stanice BESEN


• Třífázový výkon až 11 kW (16 A) — Zajišťuje optimální rychlost nabíjení pro většinu moderních elektromobilů a zkracuje dobu stání na minimum.

• Pevně připojený 6m kabel Typ 2 — Umožňuje pohodlné zapojení vozu parkujícího popředu i pozadu bez nutnosti každodenního vyndávání kabelu ze zavazadlového prostoru.

• Integrovaná ochrana s detekcí 6 mA DC — Splňuje normu ČSN EN 61851 a eliminuje nutnost instalace nákladného proudového chrániče typu B v podružném rozvaděči.

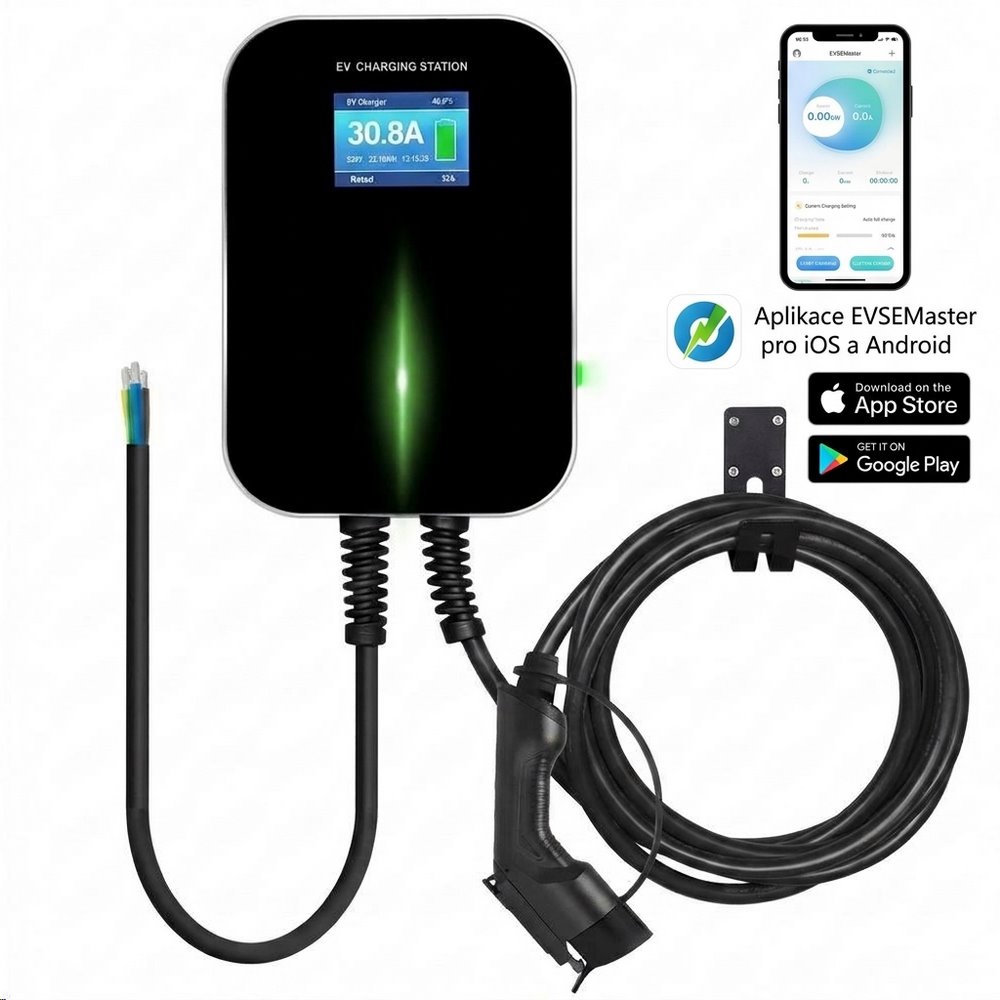

• Mobilní aplikace EVSEMaster (Android / iOS) — Poskytuje vzdálenou správu, plánování časů spuštění, škrcení výkonu i sledování historie spotřeby.

• Duální konektivita Bluetooth a Wi-Fi — Zaručuje spolehlivé spojení jak přímo u vozu mimo dosah internetu, tak v rámci domácí bezdrátové sítě.

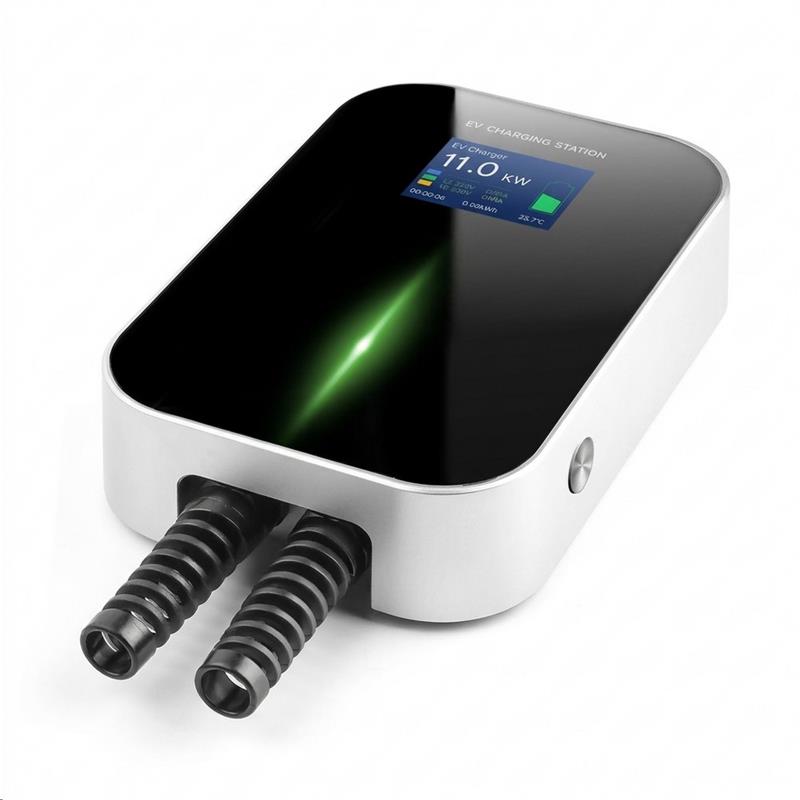

• Přehledný 3,5palcový barevný LCD displej — Okamžitě zobrazuje aktuální nabíjecí výkon, síťové napětí ve fázích, dodanou energii v kWh a provozní teplotu.

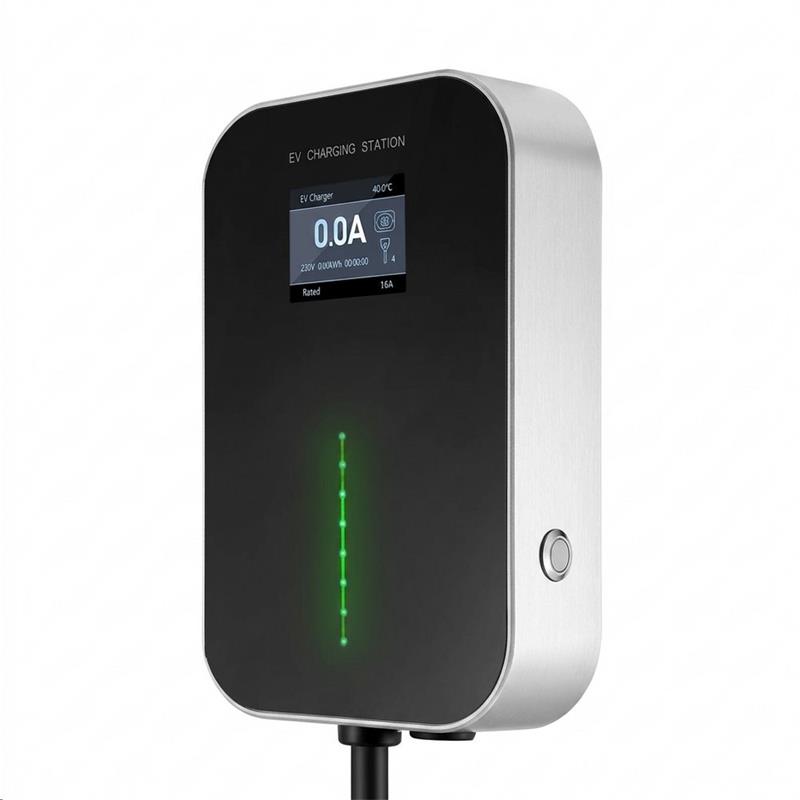

• Dynamický LED indikátorový pruh — Umožňuje rychlou vizuální kontrolu stavu nabíjení nebo případné chybové hlášky i z větší vzdálenosti.

• Vysoké krytí IP66 a žáruvzdorné pouzdro — Garantuje spolehlivou odolnost proti silnému dešti, sněhu, prachu i přímému slunečnímu záření pro celoroční venkovní provoz.

• Ochrana proti neoprávněnému použití — Funkce elektronického zamykání v aplikaci brání neoprávněnému odběru elektřiny na volně přístupném parkovišti.

• Kompletní bezpečnostní architektura — Zahrnuje ochranu proti přepětí, podpětí, přetížení, zkratu, blesku a automatickou regulaci teploty.


Každodenní komfort a správa nabíjení v aplikaci EVSEMaster


Zapojení vozidla je otázkou několika sekund. Stačí sejmout ergonomickou koncovku Typ 2 (Mennekes) z integrovaného nástěnného držáku a zasunout ji do nabíjecího portu auta. O okamžitou kontrolu parametrů se stará integrovaný mikropočítač, který na 3,5palcovém barevném LCD displeji přehledně zobrazí navázanou komunikaci, nabíjecí napětí, protékající proud a čas cyklu.

Pomocí bezplatné aplikace EVSEMaster pro chytré telefony a tablety můžete stanici plně přizpůsobit svému dennímu harmonogramu. Lze nastavit odložený start nabíjení tak, aby se proces spustil přesně v době platnosti nízkého tarifu (noční proud / HDO), čímž výrazně snížíte provozní náklady. Pokud je stanice umístěna na otevřené příjezdové cestě nebo firemním dvoře, oceníte možnost softwarového uzamčení stanice, takže nikdo nepovolaný nemůže nabíjení zahájit bez vašeho vědomí.


Třífázový výkon 11 kW: Doby nabíjení pro vozy Škoda a další elektromobily


Výkon 11 kW při 16 A na fázi představuje standardní technický limit palubních nabíječek (On-Board Charger – OBC) u drtivé většiny evropských osobních elektromobilů. Wallbox BESEN dodává energii v plném třífázovém režimu, což zkracuje proces dobíjení až pětinásobně ve srovnání s běžnou jednofázovou zásuvkou.

Příklady reálných dob nabíjení (z 10 % na 80 % kapacity akumulátoru):

• Škoda Enyaq iV 80 / 85 / RS (77 kWh netto akumulátor): S využitím plného třífázového výkonu 11 kW trvá nabití z 10 % na 80 % přibližně 5,5 hodiny. Plné dobití do 100 % proběhne za cca 7,5 hodiny, což s rezervou pokrývá standardní noční stání.

• Škoda Enyaq iV 50 / 60 (52–58 kWh netto akumulátor): Doplnění kapacity na 80 % zabere přibližně 3,5 až 4 hodiny.

• Škoda Elroq (všechny kapacitní verze s 11kW OBC): V závislosti na kapacitě baterie zabere nabíjení z 10 % na 80 % pouhých 3 až 5,5 hodiny.

• Škoda Superb iV / Octavia iV (plug-in hybridy): U modelů s jednofázovou palubní nabíječkou (3,6 kW) stanice automaticky přizpůsobí parametry a dobije baterii (cca 10–13 kWh) za 3,5 hodiny. U nové generace plug-in hybridů podporujících třífázové 11kW AC dobíjení se velká trakční baterie (25,7 kWh) nabije z nuly na 100 % za pouhé 2,5 hodiny.

• Ostatní kompatibilní modely (Volkswagen ID.3, ID.4, ID.7, Audi Q4 e-tron, Hyundai Ioniq 5 / 6, Kia EV6, Tesla Model 3 / Y, BMW i4): Všechny vozy vybavené standardní evropskou zásuvkou Typ 2 plně využívají 11kW třífázový výkon a dosahují nočního dobití během 4 až 7 hodin.


Příklady nasazení: Chytrá domácnost i firemní parkoviště


Scénář 1: Rodinný dům s koordinací příkonu Při instalaci v rodinném domě s hlavním jističem 3× 25 A může při souběhu provozu indukční desky, tepelného čerpadla nebo pračky hrozit přetížení přípojky. V aplikaci EVSEMaster jednoduše nastavíte omezení nabíjecího proudu na 10 A nebo 13 A na fázi, čímž bezpečně uvolníte rezervu pro zbytek domu. Spolu s naplánováním nabíjení na noční hodiny získáte ekonomicky i provozně optimalizovaný systém bez rizika výpadku.

Scénář 2: Firemní parkovací stání s kontrolou přístupu Díky certifikovanému krytí IP66 a možnosti instalace na volně stojící montážní sloupek je BESEN vhodný pro parkovací plochy u provozoven a kanceláří. Správce objektu může stanici uvést do uzamčeného stavu, kdy se nabíjení aktivuje výhradně po autorizaci přes mobilní aplikaci. Aplikace navíc ukládá data o proteklé energii, což usnadňuje interní rozúčtování nákladů mezi firemní vozidla.


Cílové skupiny a požadavky na instalaci


• Majitelé rodinných domů a garáží — Řidiči elektromobilů a plug-in hybridů, kteří požadují bezpečné a rychlé dobíjení doma s komfortem trvale připraveného 6m kabelu bez manipulace s mobilním adaptérem.

• Firmy, penziony a bytové domy — Subjekty hledající mechanicky odolnou venkovní nabíječku s možností zablokování přístupu a přehlednou evidencí spotřeby.

• Elektroinstalační a montážní firmy — Profesionálové oceňující přítomnost vestavěného RCD modulu s detekcí 6 mA DC, který zjednodušuje návrh rozvaděče a snižuje celkové instalační náklady.

Požadavky na instalaci: Stanice vyžaduje třífázový přívod 400 V (3P+N+PE) jištěný samostatným jističem 3× 16 A s vypínací charakteristikou B a kabeláží odpovídajícího průřezu (doporučeno CYKY-J 5×2,5 mm² až 5×4 mm² dle délky trasy). Montáž a zapojení musí provádět osoba s elektrotechnickou kvalifikací dle NV 194/2022 Sb. (dříve vyhláška 50/1978 Sb.).


Technické specifikace

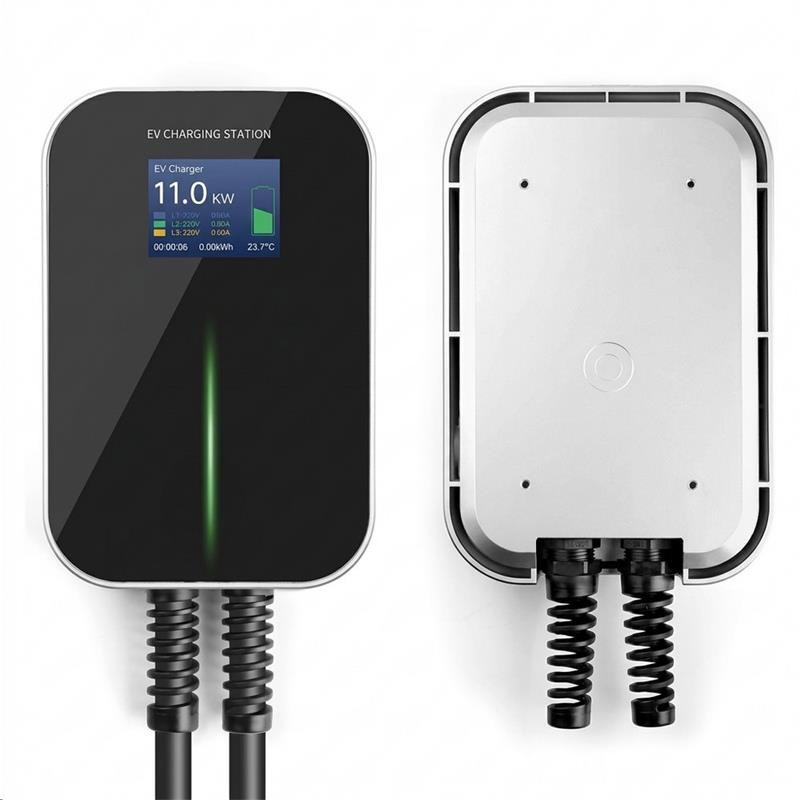

• Typ zařízení: Nástěnná nabíjecí stanice (Wallbox) — Pevné řešení pro garáže, přístřešky i venkovní stání.

• Kód výrobce: SAP20-BC-11KW-APP (10001) — Jednoznačná identifikace modelu BESEN s podporou aplikace.

• Síťové připojení: Třífázový rozvod 3P + N + PE — Standardní 400V přípojka pro domácí i průmyslové sítě.

• Jmenovité napětí: AC 230 V / 400 V ± 10 % (50/60 Hz) — Plná tolerance k běžným výkyvům v distribuční síti.

• Jmenovitý proud: Max. 16 A na fázi — Nastavitelný v krocích přes mobilní aplikaci.

• Maximální nabíjecí výkon: 11 kW — Optimální výkon odpovídající třífázovým palubním nabíječkám elektromobilů.

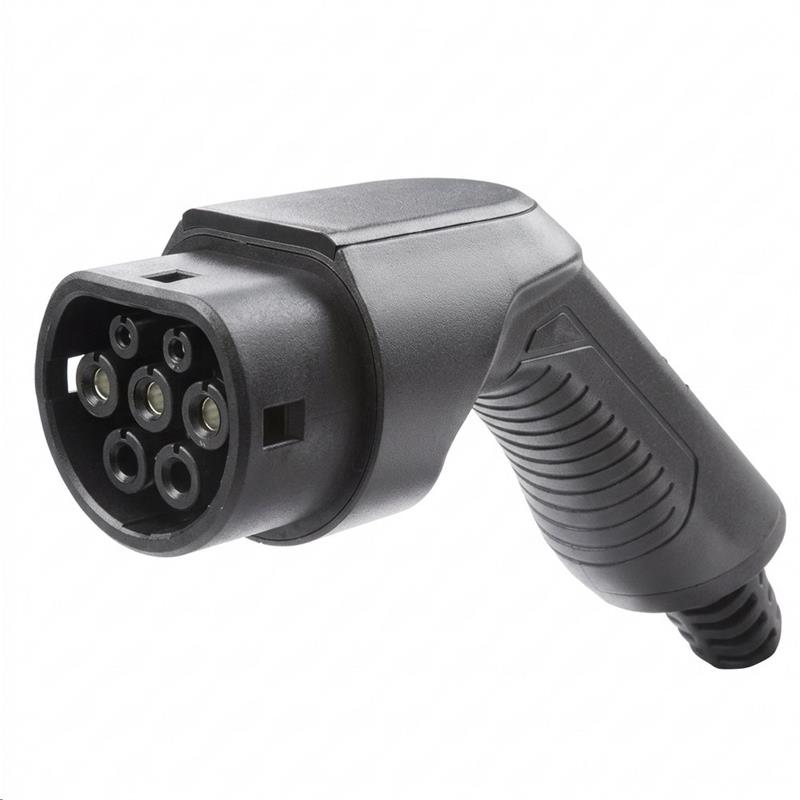

• Nabíjecí konektor: Typ 2 dle IEC 62196-2 (Mennekes) — Standardizovaná evropská koncovka pro AC nabíjení.

• Délka nabíjecího kabelu: 6 metrů (trvale instalovaný) — Dostatečný rádius pro pohodlné připojení vozu v jakékoli poloze.

• Délka přívodního kabelu: 0,5–1 m — Tovární přívod určený pro napojení do instalační krabice (lze prodloužit spojkou IP67).

• Displej: 3,5" barevný LCD — Přehledné sledování parametrů nabíjení, napětí, proudu a dodané energie.

• Indikace provozu: LED pruh — Rychlá vizuální kontrola stavu stanice z dálky.

• Bezdrátová rozhraní: Bluetooth a Wi-Fi (2,4 GHz) — Spojení přímo s telefonem i zapojení do domácí sítě.

• Podporovaná aplikace: EVSEMaster (Android / iOS) — Uživatelská správa časování, škrcení výkonu, zamykání a historie spotřeby.

• Integrovaná ochrana proudem: RCD s detekcí reziduálního proudu (30 mA AC + 6 mA DC) — Eliminuje nutnost drahého externího chrániče typu B.

• Interní ochrany: Ochrana proti přepětí, podpětí, přetížení, zkratu, blesku a přehřátí — Komplexní ochrana vozu i instalace.

• Stupeň krytí: IP66 — Plná prachotěsnost a vysoká odolnost proti intenzivně stříkající vodě.

• Provozní teplota: -25 °C až +55 °C — Schváleno pro celoroční provoz v náročných klimatických podmínkách.

• Provozní vlhkost: 0 až 95 % (nekondenzující) — Bezproblémové fungování ve vlhkém venkovním prostředí.

• Certifikace a normy: IEC 61851, IEC 62752, CE (EMC a LVD) — Shoda se všemi platnými evropskými elektrotechnickými předpisy.

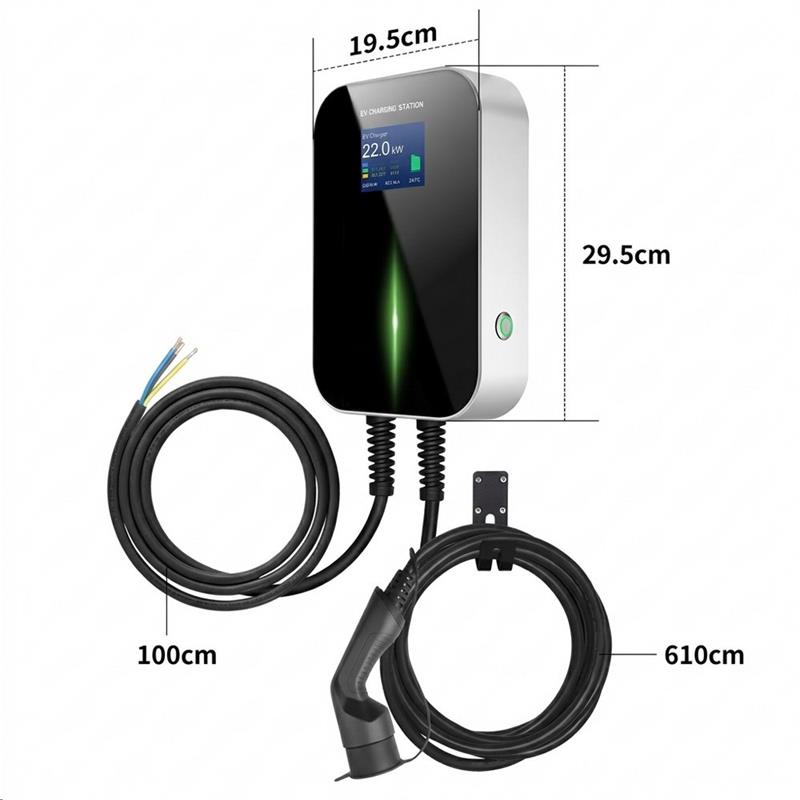

• Rozměry stanice: 295 × 195 × 65 mm — Kompaktní pouzdro nezabírající zbytečný prostor na stěně.

• Hmotnost: Cca 7 kg — Robustní konstrukce zajišťující mechanickou odolnost.

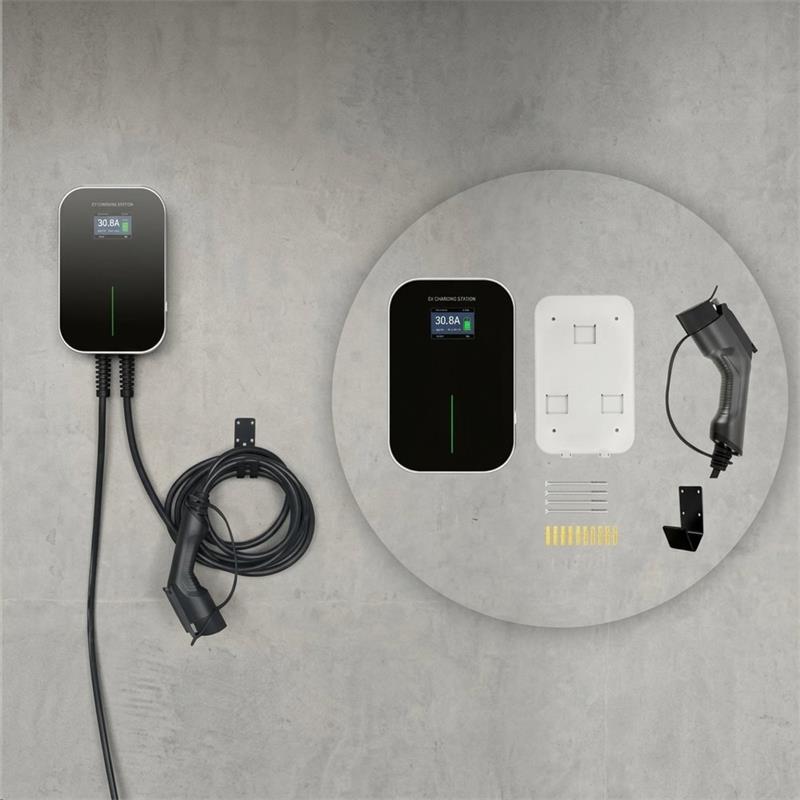

• Obsah balení: Wallbox s integrovaným kabelem, nástěnný držák kabelu, montážní kotevní sada, vícejazyčný manuál.


FAQ — Časté otázky zákazníků


1. Jaká vozidla mohu s touto stanicí nabíjet a je kompatibilní s vozy Škoda? Ano, wallbox BESEN je vybaven standardizovaným konektorem Typ 2 (IEC 62196-2), který je standardem pro všechny moderní evropské elektromobily a plug-in hybridy. Plně podporuje vozy Škoda Enyaq, Škoda Elroq, Škoda Superb iV i Octavia iV, stejně jako vozy koncernu Volkswagen, Tesla, Hyundai, Kia, BMW a dalších značek.

2. Jak rychle se s tímto wallboxem nabije Škoda Enyaq s baterií 77 kWh? Při využití plného třífázového výkonu 11 kW trvá běžné dobití z 10 % na 80 % kapacity baterie přibližně 5,5 hodiny. Plné nabití na 100 % zabere cca 7,5 hodiny, takže vůz bez problému plně dobijete přes noc.

3. Nahrazuje integrovaná ochrana drahý proudový chránič typu B v domovním rozvaděči? Ano. Stanice obsahuje integrovaný modul pro detekci stejnosměrného reziduálního proudu (vypíná při 6 mA DC) i střídavého proudu (30 mA AC). V nadřazeném domovním rozvaděči proto postačuje použít standardní a výrazně levnější proudový chránič typu A.

4. Jaké jištění a přívodní kabel jsou pro instalaci nutné? Pro plný výkon 11 kW je zapotřebí třífázový jistič 3× 16 A s vypínací charakteristikou B a přívodní kabel CYKY-J 5×2,5 mm² (při delších trasách nad cca 20 metrů doporučujeme průřez 5×4 mm² pro minimalizaci napěťových úbytků).

5. Jak funguje připojení přes mobilní aplikaci EVSEMaster? Aplikaci lze propojit buď přímo přes Bluetooth (vhodné, pokud je stanice mimo dosah sítě), nebo přes místní 2,4GHz Wi-Fi síť. Pro ovládání přes Wi-Fi musí být mobilní telefon i wallbox připojeny ke stejné síti. V aplikaci můžete sledovat spotřebu, regulovat nabíjecí proud nebo stanici softwarově uzamknout.

6. Mohu pomocí aplikace naplánovat nabíjení na noční proud? Ano. V aplikaci EVSEMaster lze nastavit časovač zahájení a ukončení nabíjení tak, aby se odběr automaticky spustil v čase platnosti nízkého tarifu (HDO).

7. Lze wallbox instalovat venku na nekryté stání? Ano. Díky certifikaci krytí IP66 a žáruvzdornému pouzdru je stanice plně chráněna proti prachu i silnému dešti. Lze ji namontovat přímo na fasádu domu, na sloupek přístřešku nebo na samostatně stojící montážní sloupek.

8. Lze nabíjecí stanici zabezpečit, aby ji nepoužil nikdo cizí? Ano. V aplikaci lze aktivovat blokování funkcí, které stanici uzamkne. Bez odemčení v mobilní aplikaci stanice po zasunutí kabelu do vozu nespustí dodávku proudu.

9. Jak vyřešit připojení, pokud je tovární přívodní kabel příliš krátký? Tovární přívodní kabel o délce cca 0,5–1 m nelze z bezpečnostních důvodů rozebírat uvnitř těla wallboxu. Elektrikář jej však může bez problémů odborně napojit v těsné blízkosti stanice pomocí instalační krabice nebo kabelové spojky s odpovídajícím krytím IP67/IP68.
