Wallbox BESEN BS20-BC-11KW-RFID, Typ 2, 5.5 m kabel, 400V, 16A, s kartou RFID

Wallbox BESEN BS20-BC-11KW-RFID — Bezpečné 11kW nabíjení s autorizací přístupu


Spolehlivé zázemí pro každodenní dobíjení elektromobilu

Při instalaci nabíjecí stanice na venkovní fasádu, do otevřeného přístřešku nebo na společné firemní parkoviště vyvstává zásadní riziko: neoprávněný odběr elektrické energie. Běžné wallboxy typu Plug & Play začnou dodávat energii okamžitě po zasunutí konektoru, což znemožňuje kontrolu nad spotřebou v neuzamčených prostorách. Navíc nabíjení z klasické jednofázové 230V zásuvky trvá neúměrně dlouho a dlouhodobě přetěžuje domovní elektroinstalaci.

Třífázový nástěnný wallbox BESEN BS20-BC-11KW RFID představuje robustní řešení s maximálním nabíjecím výkonem 11 kW při proudu 16 A. Integrovaná RFID čtečka garantuje, že nabíjecí cyklus spustí výhradně držitel autorizační karty. Stanice disponuje odolným šasi s třídou krytí IP66, integrovaným proudovým chráničem Typu A s detekcí DC složky 6 mA a přehledným 3,5" barevným LCD displejem, který v reálném čase zobrazuje veškeré provozní parametry.


Co rozhoduje při výběru nabíjecí stanice BESEN


• Třífázový výkon 11 kW (16 A) — zkracuje dobu nabíjení běžného elektromobilu s akumulátorem o kapacitě 60 kWh na přibližně 5 až 6 hodin.

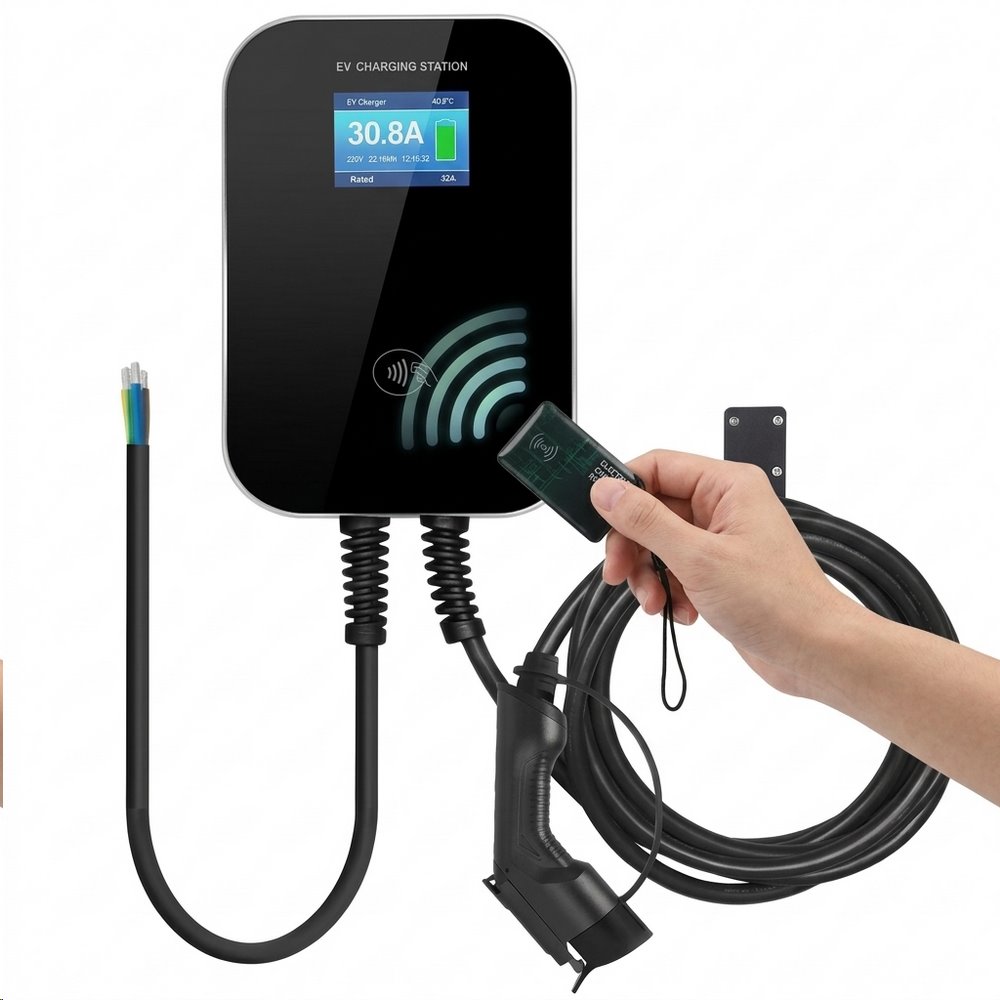

• Bezpečnostní RFID autorizace — zabraňuje zneužití cizími osobami; nabíjení odemknete pouze přiložením autorizačního čipu.

• Boční přepínač proudu 10 A / 16 A — umožňuje okamžité snížení odběru na 6,9 kW v případě souběhu jiných energeticky náročných spotřebičů v objektu.

• Vestavěná ochrana RCD Typ A + 6 mA DC — eliminuje nutnost instalace nákladného proudového chrániče typu B v hlavním rozvaděči.

• Integrovaný kabel o délce 5,5 m — zajišťuje komfortní dosah ke konektoru vozu bez nutnosti manipulace s vlastním kabelem z kufru.

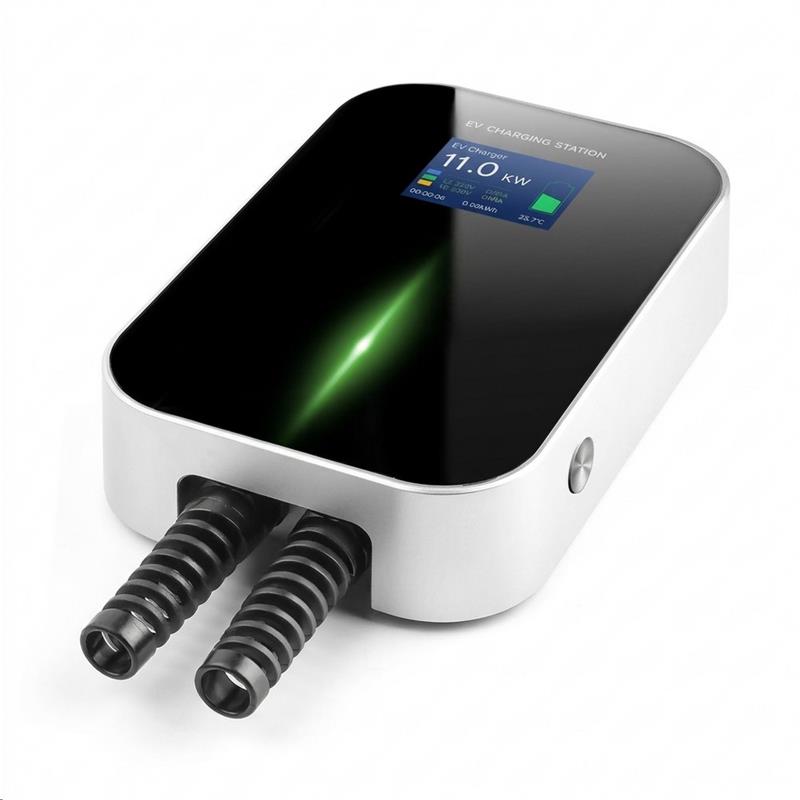

• Barevný 3,5" LCD displej — poskytuje okamžitý přehled o aktuálním proudu, napětí, výkonu, teplotě stanice i celkově dodané energii v kWh.

• Krytí IP66 a mechanická odolnost IK10 — zaručuje bezproblémový celoroční provoz na venkovní stěně vystavené dešti, mrazu i prachu.

• Nouzové tlačítko Emergency Stop — umožňuje okamžité manuální přerušení nabíjecího procesu v případě havárie či přepětí.

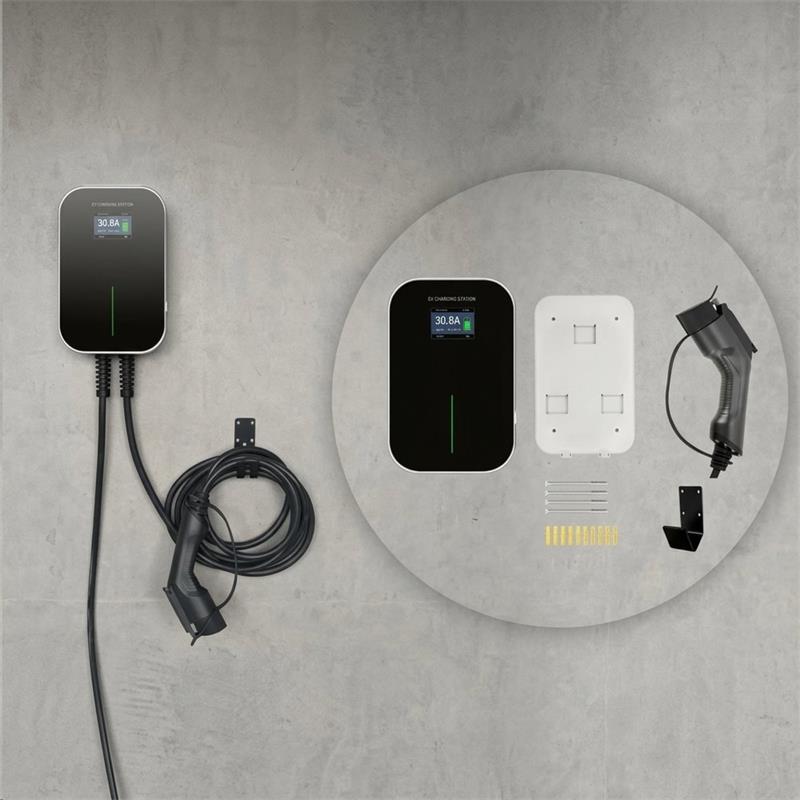

• Kompletní montážní příslušenství — součástí dodávky je 5 ks RFID karet i praktický nástěnný držák pro bezpečné zavěšení nabíjecího kabelu.


Ergonomie, každodenní rutina a přehledný displej


Denní obsluha wallboxu je navržena pro maximální mechanickou jednoduchost bez závislosti na Wi-Fi signálu nebo mobilních aplikacích. Po návratu domů nebo do firmy pouze sejmete ergonomickou nabíjecí pistoli Typ 2 (Mennekes) z dodávaného nástěnného držáku a zasunete ji do nabíjecího portu vozidla. Zámek konektoru pevně sepne a stanice přejde do pohotovostního režimu.

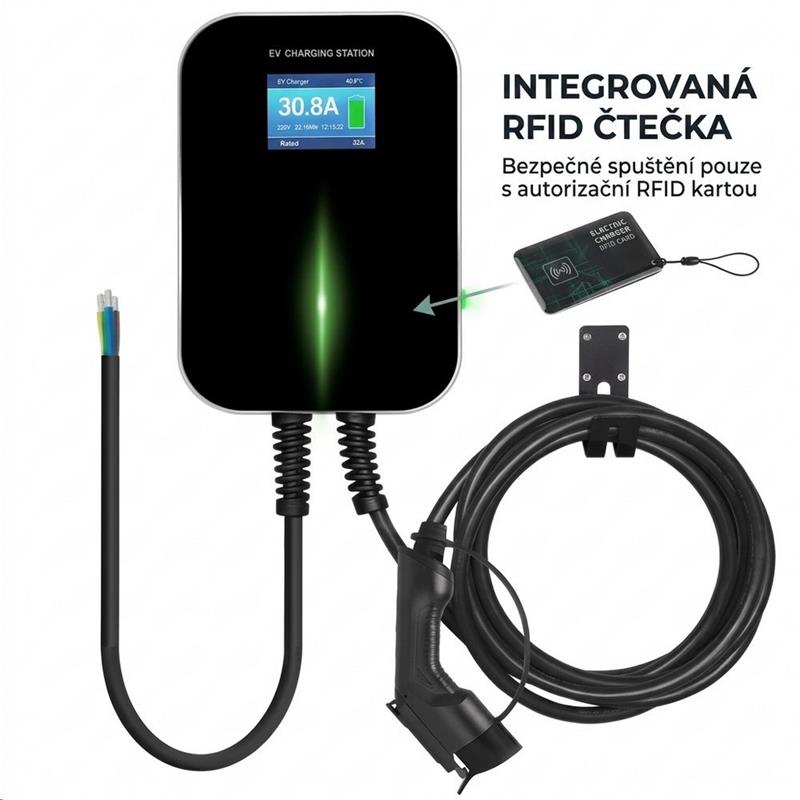

Samotné nabíjení zahájíte pouhým přiložením RFID karty k vyznačenému poli na čelním panelu. Během celého procesu informuje 3,5" barevný LCD displej řidiče o klíčových metrikách: aktuálním nabíjecím výkonu v kW, síťovém napětí ve všech třech fázích, odebíraném proudu a celkové době relace. Po ukončení nabíjení stačí kartu přiložit znovu, čímž se proces korektně ukončí a konektor se uvolní. Kabel o délce 5,5 metru zůstává dostatečně flexibilní i při teplotách hluboko pod bodem mrazu.


Výkonové parametry a flexibilní volba nabíjecího proudu


Wallbox operuje v třífázovém zapojení 400 V AC s jmenovitým proudem 16 A na fázi, což odpovídá limitu většiny palubních nabíječek moderních elektromobilů (11 kW). U vozidel vybavených pouze jednofázovou palubní nabíječkou dodává stanice stabilní výkon až 3,8 kW. Robustní vnitřní architektura se spínacími relé dimenzovanými pro trvalou zátěž předchází přehřívání kontaktů.

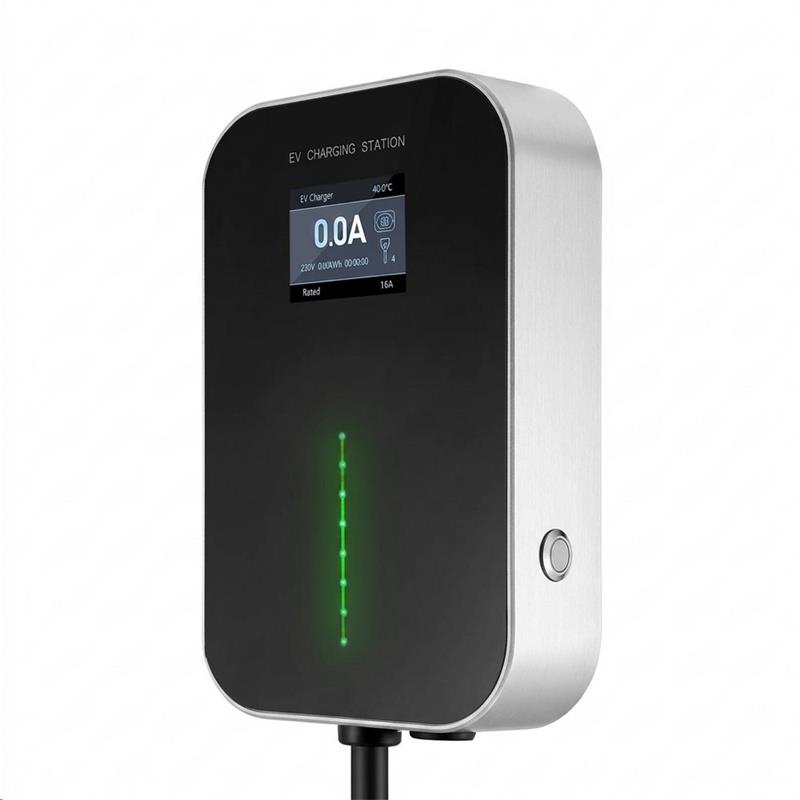

Klíčovým funkčním prvkem je hardwarové tlačítko na boku přístroje, které slouží k přepínání nabíjecího proudu mezi 10 A a 16 A. Pokud máte v domě spuštěná tepelná čerpadla, varnou desku nebo jinou těžkou zátěž, jednoduše stiskem tlačítka snížíte trvalý příkon wallboxu na 6,9 kW (3× 10 A). Předejdete tím nežádoucímu vybavení hlavního jističe před elektroměrem bez nutnosti složité konfigurace softwaru.


RFID technologie v praxi a široká kompatibilita s vozy


Funkce RFID kontroly přístupu nachází uplatnění ve dvou hlavních sférách:

1. Privátní sektor (rodinné domy a otevřená stání): Pokud máte wallbox umístěný na venkovní fasádě, garážovém přístřešku (carportu) nebo u vjezdové brány, RFID technologie brání neoprávněnému nabíjení cizích vozidel během vaší nepřítomnosti. V balení obdržíte 5 kusů předprogramovaných RFID karet, které můžete rozdělit mezi členy domácnosti.

2. Komerční a sdílené objekty (firemní parkoviště, hotely, bytové domy): Umožňuje přidělit přístup ke stanici pouze pověřeným zaměstnancům či nájemníkům. Správce objektu má jistotu, že zařízení neslouží jako neautorizovaný veřejný zdroj energie.

Stanice je osazena standardizovaným evropským konektorem IEC 62196-2 (Typ 2) a je plně kompatibilní se všemi elektromobily a plug-in hybridy na evropském trhu:

• Audi: e-tron, e-tron GT, Q4 e-tron, Q5 TFSI e, Q7 TFSI e, Q8 e-tron, A6 TFSI e

• BMW: i3, i3s, i4, i7, iX, iX1, iX3, řada 2 / 3 / 5 / 7 PHEV, X1 / X3 / X5 PHEV

• Citroën: ë-C4, ë-Berlingo, ë-Jumpy, ë-SpaceTourer, C5 Aircross Plug-in Hybrid

• CUPRA & SEAT: Born, Formentor e-HYBRID, Leon e-HYBRID

• Ford: Mustang Mach-E, Kuga Plug-in Hybrid, Explorer PHEV, E-Transit

• Hyundai: Ioniq Electric, Ioniq 5, Ioniq 6, Kona Electric, Tucson PHEV

• Jaguar & Land Rover: I-Pace, E-Pace PHEV, Range Rover PHEV, Defender PHEV

• KIA: EV6, EV9, e-Niro, Niro EV, EV3, e-Soul, Sportage PHEV, Sorento PHEV

• Mercedes-Benz: EQA, EQB, EQC, EQE, EQS, EQV, eVito, eSprinter, třídy A/C/E/S PHEV, GLC/GLE PHEV

• Peugeot: e-208, e-2008, e-308, e-Rifter, 3008 Plug-in Hybrid, 508 PSE

• Porsche: Taycan, Panamera E-Hybrid, Cayenne E-Hybrid

• Renault: Zoe, Megane E-Tech, Scenic E-Tech, Captur E-Tech, Kangoo E-Tech

• Škoda: Enyaq iV, Enyaq Coupé iV, Elroq, Epiq, Peaq, Citigo-e iV, Octavia iV, Superb iV, Kodiaq iV

• Tesla: Model 3, Model Y, Model S, Model X (evropské verze s konektorem Typ 2 / CCS2)

• Volkswagen: ID.3, ID.4, ID.5, ID.7, ID. Buzz, e-Golf, e-up!, Passat GTE, Tiguan eHybrid

• Volvo: EX30, EX90, XC40 Recharge, C40 Recharge, V60 / V90 PHEV, XC60 / XC90 PHEV


Pro koho je produkt určený


• Majitelé rodinných domů: Uživatelé hledající spolehlivou stanici s pevnou montáží na venkovní fasádu nebo do garáže, u které nechtějí řešit složité nastavování přes telefon, ale vyžadují hardwarovou ochranu čipem proti neoprávněnému odběru.

• Firemní provozy a menší vozové parky: Ideální stanice pro montáž na vyhrazená parkovací stání pro firemní vozy managementu či obchodních zástupců, kde je nutné zamezit volnému přístupu veřejnosti.

• Bytové domy a penziony: Spolehlivý nabíjecí bod pro hosty nebo vybrané rezidenty s jednoduchou správou pomocí 5 dodávaných RFID klíčů.

• Montážní elektrotechnici: Zařízení vyžaduje pevnou instalaci na třífázový přívod 400 V / 16 A jištěný odpovídajícím jističem (charakteristika B nebo C dle impedance sítě). Připojení smí provádět pouze kvalifikovaný pracovník dle platné elektrotechnické legislativy.


Udržitelnost a certifikace


Konstrukce stanice vyhovuje přísným evropským bezpečnostním směrnicím a ekologickým standardům:

• Certifikace: CE, RoHS, REACH, FCC a CSA potvrzující zdravotní nezávadnost a absenci nebezpečných látek při výrobě.

• Integrovaná ochrana proti stejnosměrnému svodu (DC 6 mA): Zabraňuje magnetickému nasycení standardních domovních chráničů, čímž šetří náklady na drahé externí moduly Typu B.

• Elektrická bezpečnost: Zařízení disponuje vícestupňovou ochranou proti přepětí, podpětí, přetížení, zkratu a bleskovému proudu, což maximalizuje životnost palubního měniče připojeného vozidla.


Technické specifikace


• Jmenovitý nabíjecí výkon (3fázový): 11 kW — Rychlé dobíjení plnou rychlostí palubní nabíječky většiny moderních EV.

• Jmenovitý nabíjecí výkon (1fázový): 3,8 kW — Spolehlivé dobíjení plug-in hybridů a jednofázových elektromobilů.

• Vstupní / výstupní napětí: AC 400 V (3 fáze) / AC 230 V (1 fáze) — Univerzální kompatibilita s běžnou distribuční sítí.

• Maximální proud: 16 A na fázi — Bezpečný limit odpovídající standardnímu domovnímu jištění.

• Volitelný proud: 10 A nebo 16 A — Přepínání bočním tlačítkem pro snížení zátěže sítě při energetických špičkách.

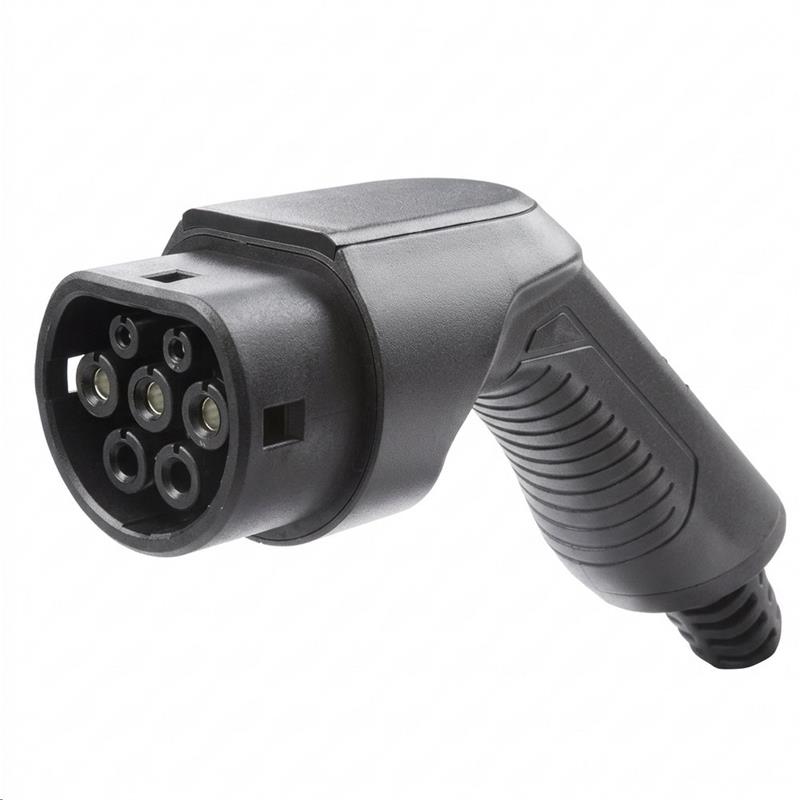

• Typ konektoru: Typ 2 (IEC 62196-2 / Mennekes) — Evropský standard pro všechna moderní elektrická vozidla.

• Délka integrovaného kabelu: 5,5 m — Pohodlný dosah k nabíjecí zásuvce automobilu bez ohledu na směr parkování.

• Délka přívodního kabelu: 1 m — Určeno pro přímé zapojení do instalační krabice či rozvaděče.

• Kabelová specifikace: 5× 2,5 mm² + 1× 0,75 mm² (vnější průměr 13,5 mm) — Masivní měděné vodiče odolné vůči trvalé proudové zátěži.

• Autorizace: RFID čtečka (5 ks karet v balení) — Ochrana před neoprávněnou manipulací a krádeží proudu.

• Displej: 3,5" barevný LCD — Zobrazuje proud, napětí, výkon, teplotu a proteklou energii v reálném čase.

• Třída krytí: IP66 — Prachotěsné a chráněné proti intenzivně tryskající vodě pro bezproblémovou venkovní montáž.

• Mechanická odolnost: IK10 — Vysoká odolnost skříně proti mechanickým nárazům a vandalismu.

• Ochrana proti reziduálnímu proudu: RCD Typ A + detekce DC složky 6 mA — Splňuje normu ČSN EN 61851 bez nutnosti drahého externího chrániče typu B.

• Bezpečnostní ochrany: Přepětí, podpětí, přetížení, zkrat, zemní svod, přehřátí, bleskojistka — Komplexní ochrana vozidla i domovní sítě.

• Nouzové zastavení: Tlačítko Emergency Stop — Okamžité mechanické odpojení zátěže v případě nouze.

• Provozní teplota: –25 °C až +55 °C — Spolehlivý chod v tuhých mrazech i na přímém letním slunci.

• Způsob instalace: Na stěnu (nástěnná montáž) nebo na volně stojící sloupek (není součástí balení)

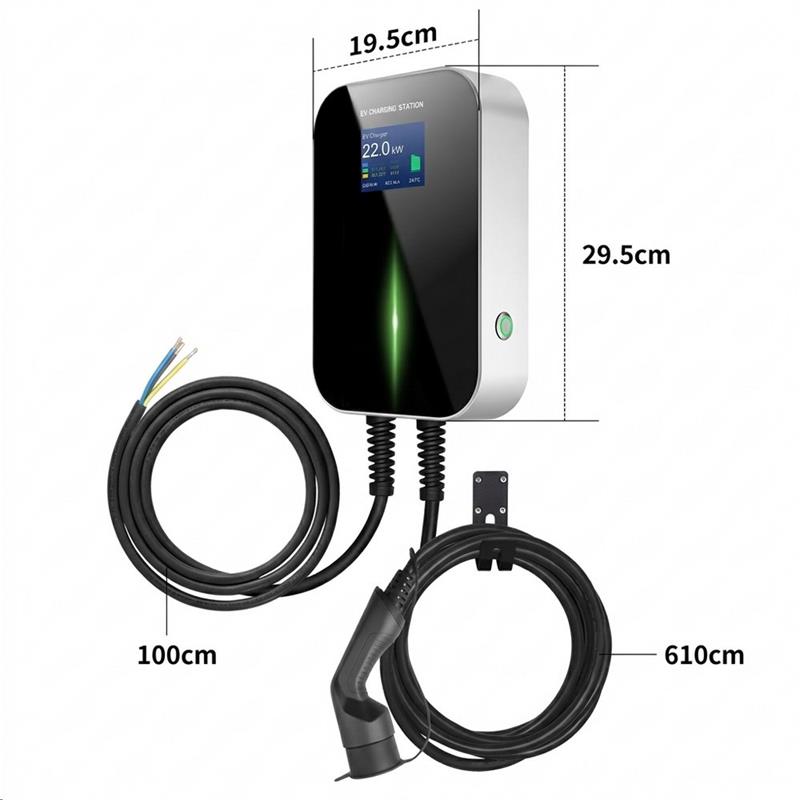

• Rozměry stanice: 295 × 195 × 65 mm — Kompaktní rozměry nezabírající zbytečný prostor na stěně.

• Hmotnost: 7 kg — Pevné průmyslové provedení zaručující dlouhou mechanickou životnost.


FAQ — Časté otázky zákazníků


1. Jak přesně funguje autorizace pomocí RFID karet a co dělat při ztrátě? Pro spuštění i ukončení nabíjení stačí přiložit dodanou kartu k označenému symbolu na čelním panelu wallboxu. Bez přiložení karty zůstává konektor bez napětí. V balení naleznete celkem 5 identických předprogramovaných karet. Pokud kartu ztratíte, stále můžete stanici obsluhovat zbývajícími čipy.

2. Musím k tomuto wallboxu dokupovat drahý proudový chránič Typu B? Nemusíte. Wallbox BESEN BS20-BC má přímo na základní desce integrovánu jednotku pro detekci stejnosměrného reziduálního proudu (DC 6 mA) v kombinaci s jištěním Typu A. Pro zapojení do rozvaděče postačí běžný chránič Typu A (30 mA) a jistič 16 A s odpovídající charakteristikou, což vám ušetří tisíce korun oproti stanicím bez této integrované ochrany.

3. Mohu stanici instalovat venku na nechráněném místě? Ano. Díky certifikaci krytí IP66 je pouzdro zcela prachotěsné a odolné proti silnému proudu stříkající vody ze všech úhlů. V kombinaci s provozním rozsahem teplot od –25 °C do +55 °C zvládne sněžení, déšť i letní horka.

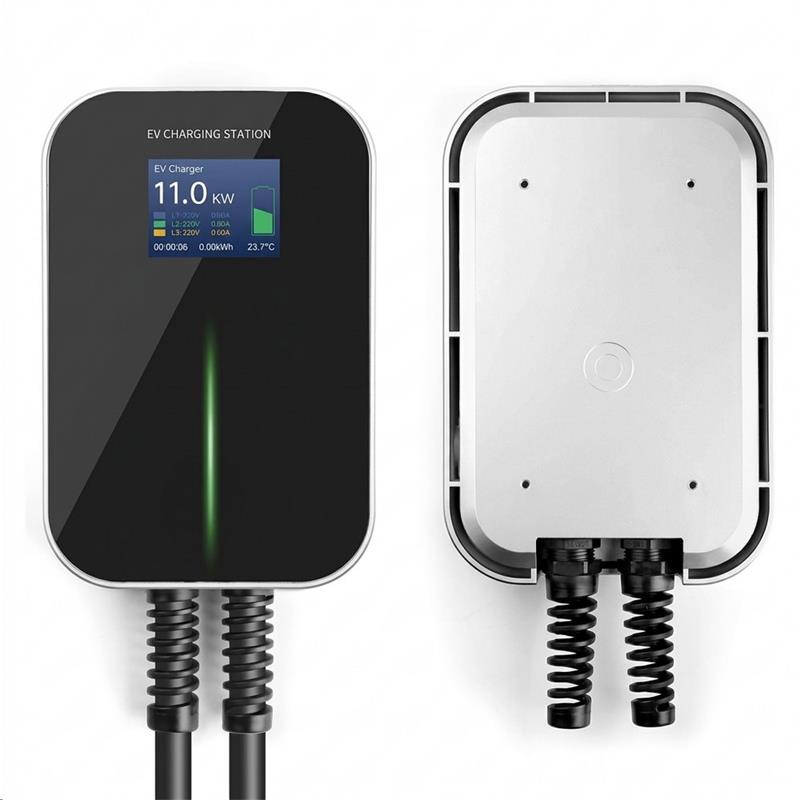

4. Je možné stanici namontovat na sloupek do volného prostoru? Ano, konstrukce zadního šasi podporuje jak klasické zavěšení na zeď, tak instalaci na univerzální ocelový sloupek pro wallboxy.

5. Lze nabíjecí výkon regulovat, pokud mám slabší domovní jistič? Ano, stanice umožňuje hardwarovou volbu proudu mezi 10 A a 16 A pomocí tlačítka na boční straně. V režimu 10 A nabíjí třífázově výkonem přibližně 6,9 kW, což výrazně snižuje riziko vybavení hlavního 25A jističe rodinného domu při souběhu více spotřebičů.

6. Funguje tento wallbox se všemi elektromobily na českém trhu? Ano. Kabel je zakončen standardní evropskou zástrčkou Typ 2 (Mennekes). Nabijete jím všechny evropské modely vozů včetně Škoda, Volkswagen, Hyundai, Kia, BMW, Mercedes i Tesla (evropská specifikace s Typem 2).

7. Je wallbox vybaven připojením k Wi-Fi nebo mobilní aplikaci? Ne, tento model sází na maximální spolehlivost a provozní jednoduchost bez softwarových chyb a nutnosti párování s Wi-Fi. Veškeré ovládání probíhá lokálně pomocí RFID karet, bočního přepínače a 3,5" informačního displeje.

8. K čemu slouží červené kruhové tlačítko na boku? Jedná se o bezpečnostní nouzové tlačítko (Emergency Stop). V případě zpozorování kouře, mechanického poškození kabelu nebo jiné anomálie jeho stlačením ihned mechanicky rozepnete silová relé a přerušíte dodávku proudu do vozu.
