Wallbox BESEN BS20-BC-22KW-APP, Typ 2, 5.5 m kabel, 400V, 32A, aplikace (BT/Wi-Fi)

Wallbox BESEN BS20-BC-22KW-APP 22kW (Typ 2, 5,5 m) — 32A třífázové nabíjení s Wi-Fi řízením


Rychlé a bezpečné domácí i firemní nabíjení elektromobilů

Pomalé nabíjení moderního elektromobilu z běžné jednofázové 230V zásuvky trvá desítky hodin a představuje dlouhodobé tepelné přetížení domovní elektroinstalace. Majitelé bateriových elektromobilů i výkonných plug-in hybridů proto vyžadují dedikované a certifikované řešení, které efektivně využije plnou kapacitu 3fázové přípojky a zkrátí prostoje vozu na minimum.

Nástěnná nabíjecí stanice BESEN BS20-APP dodává střídavý nabíjecí výkon až 22 kW při jmenovitém proudu 32 A (400 V), což umožňuje plné dobití většiny elektromobilů během několika hodin. Díky integrovanému rozhraní Wi-Fi a Bluetooth s mobilní aplikací EVSEMaster, informačnímu 3,5" barevnému LCD displeji a vestavěné ochraně RCD Typ A + 6 mA DC získáte okamžitý přehled o spotřebě energie, možnost plánování nabíjecích časů i maximální bezpečnost provozu.


Klíčové parametry a bezpečnostní standardy v praxi


• Třífázový výkon až 22 kW (32 A / 400 V) — nejvyšší standard pro AC nabíjení, který zkracuje dobu nabíjení na zlomek času oproti 230V zásuvkám.

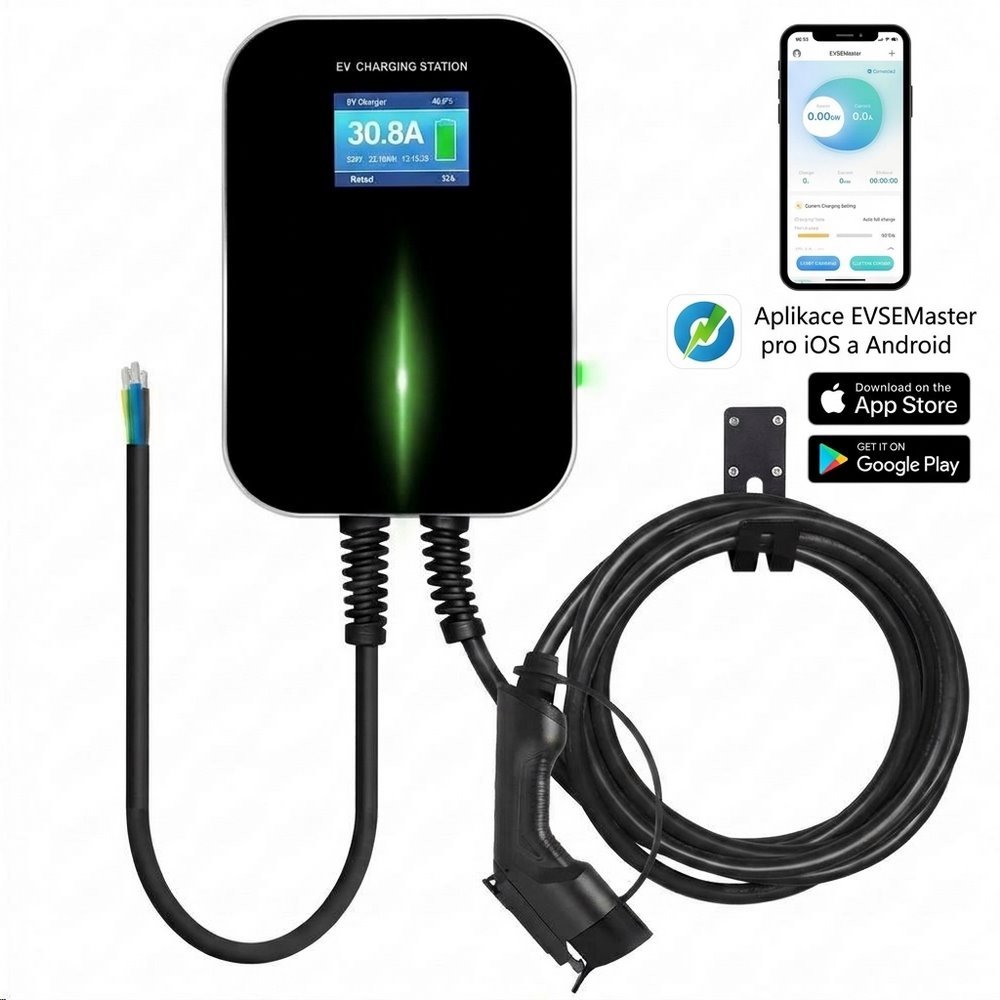

• Mobilní aplikace EVSEMaster (Wi-Fi / Bluetooth) — pohodlné nastavení nabíjecího proudu, plánování časů spouštění v nízkém tarifu (HDO) a sledování historie spotřeby.

• Integrovaná ochrana RCD Typ A + 6 mA DC — vestavěná detekce stejnosměrného reziduálního proudu šetří náklady na instalaci drahého externího chrániče typu B v rozvaděči.

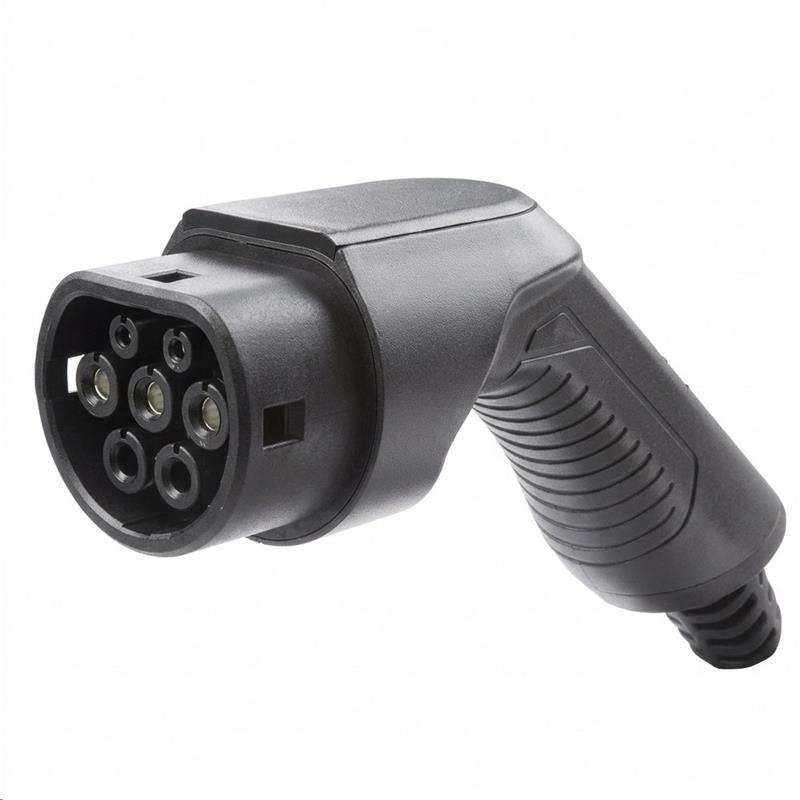

• Integrovaný kabel Typ 2 o délce 5,5 m — odolný kabel s evropským standardem Mennekes dosáhne k nabíjecímu portu vozu bez ohledu na způsob parkování.

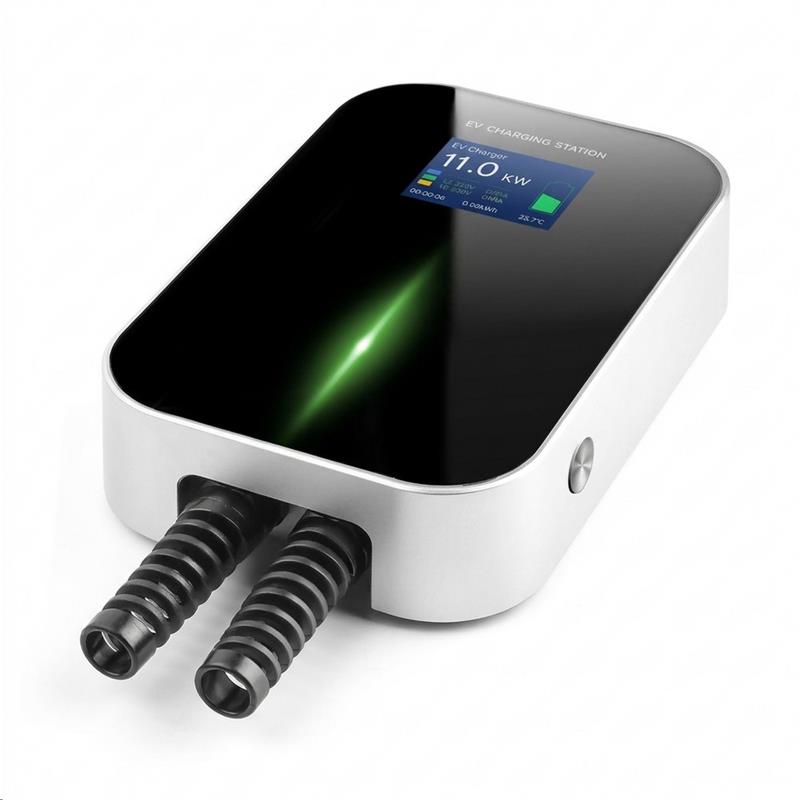

• Přehledný 3,5" barevný LCD displej — přímá kontrola napětí na jednotlivých fázích, okamžitého proudu, dodané energie v kWh i provozní teploty stanice.

• Krytí IP66 a mechanická odolnost IK10 — kompletní prachotěsnost, odolnost vůči silně tryskající vodě i mechanickým nárazům pro celoroční venkovní provoz bez přístřešku.

• Široký rozsah pracovních teplot (-25 až +55 °C) — spolehlivá funkčnost v tuhých zimních mrazech i v letních vedrech na přímém slunci.

• Komplexní elektrické ochrany — ochrana proti podpětí, přepětí, přetížení, zkratu, zemnímu svodu, přehřátí a integrovaná ochrana před bleskem.

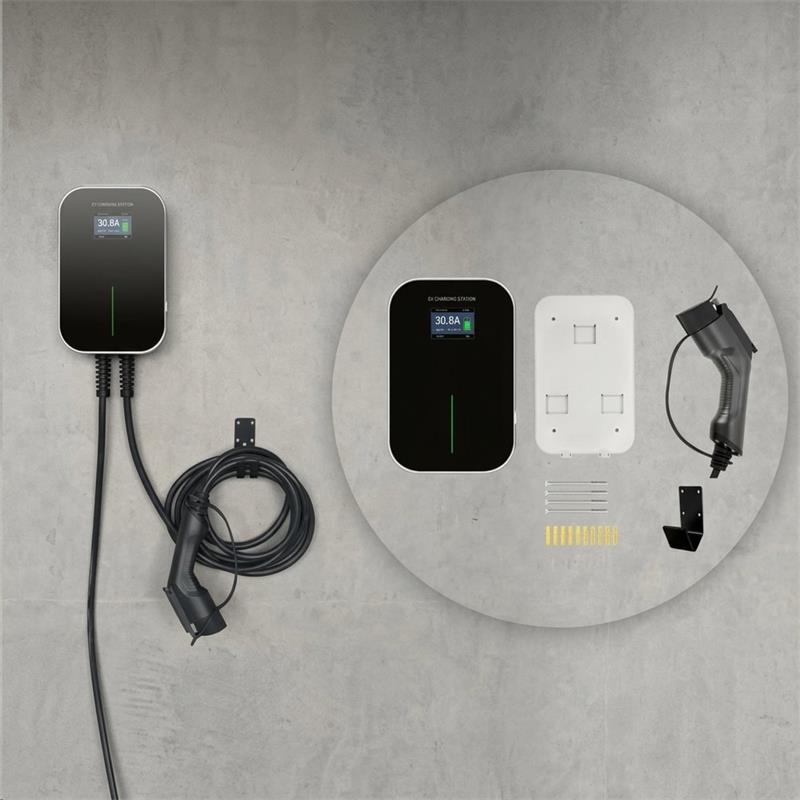

• Flexibilní montáž na zeď i sloupek — kompaktní tělo s rozměry 295 × 195 × 65 mm a hmotností 7 kg umožňuje čistou instalaci do garáže, na fasádu i na volně stojící ocelový stojan.


Uživatelský komfort: Zapojíte konektor a nabíjíte


Zapomeňte na neustálé vytahování špinavého a zamotaného kabelu z kufru auta po každé jízdě. S wallboxem BESEN máte 5,5metrový kabel Typ 2 trvale připravený k okamžitému zapojení. Ergonomicky tvarovaná nabíjecí pistole přesně padne do ruky a po zapojení do zásuvky vozidla se díky režimu Plug & Play nabíjení spustí automaticky.

Na čelní straně stanice vás informuje barevný 3,5" LCD displej, který v reálném čase přehledně zobrazuje všechny klíčové hodnoty: aktuální výkon, celkový počet odebraných kilowatthodin i čas nabíjení. Prostřednictvím aplikace EVSEMaster v chytrém telefonu můžete nabíjení na dálku kdykoli zastavit, spustit nebo upravit nabíjecí proud z pohovky či kanceláře.


Třífázový výkon 22 kW a kompatibilita s moderními elektromobily


Wallbox BESEN BS20-APP poskytuje maximální možný výkon pro střídavé (AC) nabíjení v rámci evropské distribuční sítě, tedy 22 kW (3× 32 A při 400 V). V porovnání se standardními 11kW wallboxy nabízí dvojnásobnou přenosovou kapacitu, což z něj činí investici s jistotou do budoucna. Stanice se vždy automaticky přizpůsobí maximálnímu limitu palubní nabíječky připojeného vozu:

• Škoda Enyaq iV / Enyaq Coupé: Palubní AC nabíječka podporuje výkon 11 kW (3× 16 A). Wallbox dodává stabilní proud, přičemž baterii o kapacitě 60 kWh dobije z 10 na 80 % za přibližně 5 hodin, u verze s 82 kWh za 6 až 7 hodin. Stanice má navíc 100% výkonovou rezervu pro další generace vozů.

• Škoda Elroq, Epiq, Peaq, Superb iV / Kodiaq iV (nová generace PHEV): Plug-in hybridní modely s podporou AC nabíjení o výkonu 11 kW dobijete z nuly na plnou kapacitu za necelé 2,5 hodiny.

• Elektromobily s 22kW palubní nabíječkou (např. Renault Megane E-Tech, Audi e-tron, Porsche Taycan, vybrané modely Mercedes-Benz EQ): Využijí plný potenciál wallboxu 22 kW při 32 A a z 10 na 80 % se dobijí za méně než 3 hodiny.

• Volkswagen rodina ID (ID.3, ID.4, ID.5, ID.7), Hyundai Ioniq 5/6, Kia EV6 a Tesla Model 3/Y: Plně kompatibilní se standardním třífázovým limitem 11 kW, s možností plynulého škrcení výkonu v aplikaci podle stavu domovní sítě.


Chytré řízení EVSEMaster a praktické scénáře nasazení


• Scénář 1: Domácí nabíjení v rodinném domě s nízkým tarifem HDO (B2C)

  Majitel rodinného domu přijede večer s vybitým elektromobilem, zapojí konektor a v aplikaci EVSEMaster přes Wi-Fi nastaví časový plán spuštění na 22:00, kdy distributor aktivuje nízký tarif. Pokud má dům hlavní jistič 3× 25 A a v noci běží tepelné čerpadlo, majitel v aplikaci jednoduše omezí proud ze 32 A na 16 A (11 kW) nebo 10 A (6,9 kW). Tím zamezí přetížení a výpadku hlavního jističe a vůz je ráno plně připraven s minimálními náklady na elektrickou energii.

• Scénář 2: Firemní parkoviště a poloveřejné provozy (B2B)

  Firma provozující flotilu referentských vozidel instaluje stanici BESEN BS20 na venkovní fasádu parkoviště. Díky stupni krytí IP66 a antivandal mechanickému krytí IK10 stanice bez problému snáší déšť, mráz, sníh i mytí tlakovou vodou. Správce vozového parku se přes lokální Bluetooth nebo Wi-Fi připojí k aplikaci a zkontroluje celkový odečet odebrané energie v kWh pro přesné interní přeúčtování provozních nákladů na konkrétní firemní vozidla.


Pro koho je produkt určený


• Majitelé rodinných domů s elektromobilem nebo PHEV: Pro řidiče, kteří požadují robustní, bezpečný a rychlý wallbox s pohodlným kabelem a aplikací bez nutnosti platit měsíční poplatky za vzdálené cloudové servery.

• Firmy, penziony a ubytovací zařízení: Ideální volba pro firemní zázemí, fleetová parkoviště či penziony, které chtějí poskytnout spolehlivé nabíjení zákazníkům a zaměstnancům s minimálními nároky na údržbu.

• Elektromontážní firmy a revizní technici: Instalatéři ocení továrně integrovanou ochranu RCD Typ A + 6 mA DC, která šetří místo v rozvaděči a urychluje montáž. Upozornění: Připojení k 400V 3fázové síti vyžaduje odbornou instalaci kvalifikovaným elektrotechnikem dle Zákona č. 250/2021 Sb. a NV č. 194/2022 Sb. s následnou výchozí revizní zprávou.


Udržitelnost a certifikovaná ekologie


Produkt splňuje přísné evropské ekologické standardy RoHS (zákaz nebezpečných látek v elektronice) a REACH (bezpečnost chemických látek a plastových komponent). Nabíjení střídavým proudem (AC) přímo z distribuční sítě představuje nejšetrnější formu přenosu energie pro trakční akumulátory s minimálními tepelnými ztrátami. Zařízení je plně recyklovatelné a po skončení životnosti jej lze bezplatně odevzdat v rámci sběrných míst elektroodpadu (např. REMA / Elektrowin).


Technické specifikace


• Jmenovitý výstupní výkon: 22 kW — Maximální dostupná rychlost AC nabíjení, zkracuje čas nabíjení na minimum.

• Vstupní / výstupní napětí: AC 400 V (3fázové) — Využívá standardní třífázový rozvod nízkého napětí.

• Vstupní frekvence: 47 ~ 63 Hz — Zaručuje stabilní chod i při provozních odchylkách frekvence sítě.

• Jmenovitý výstupní proud: 32 A — Umožňuje plné využití 22kW palubních nabíječek s možností softwarové regulace na nižší hodnoty (např. 16 A / 10 A).

• Typ konektoru: Typ 2 (Mennekes, IEC 62196-2 / SAE J1772) — Univerzální evropský standard pro všechny moderní elektromobily.

• Délka nabíjecího kabelu: 5,5 m — Poskytuje pohodlný dosah k nabíjecímu portu vozu bez napínání kabelu.

• Průřez vodičů kabelu: 5× 6,0 mm² + 1× 0,75 mm² (průměr 16,5 mm) — Trvale dimenzováno na zatížení 32 A bez rizika nežádoucího zahřívání.

• Proudový chránič (RCD): Typ A + 6 mA DC (30 mA AC + 6 mA DC) — Detekuje nebezpečné stejnosměrné reziduální proudy a eliminuje nutnost drahého externího chrániče typu B.

• Stupeň krytí: IP66 — Zajišťuje absolutní prachotěsnost a vysokou odolnost proti silně stříkající vodě při venkovním umístění.

• Mechanická odolnost: IK10 — Nejvyšší třída ochrany proti mechanickému poškození a nárazům o energii až 20 J.

• Elektrické ochrany: Podpětí, přepětí, přetížení, zkrat, zemní svod, přehřátí, bleskojistka — Komplexní ochrana elektroniky wallboxu i trakční baterie vozidla.

• Rozsah provozních teplot: –25 až +55 °C — Bezpečný celoroční provoz v mrazech i letních vedrech.

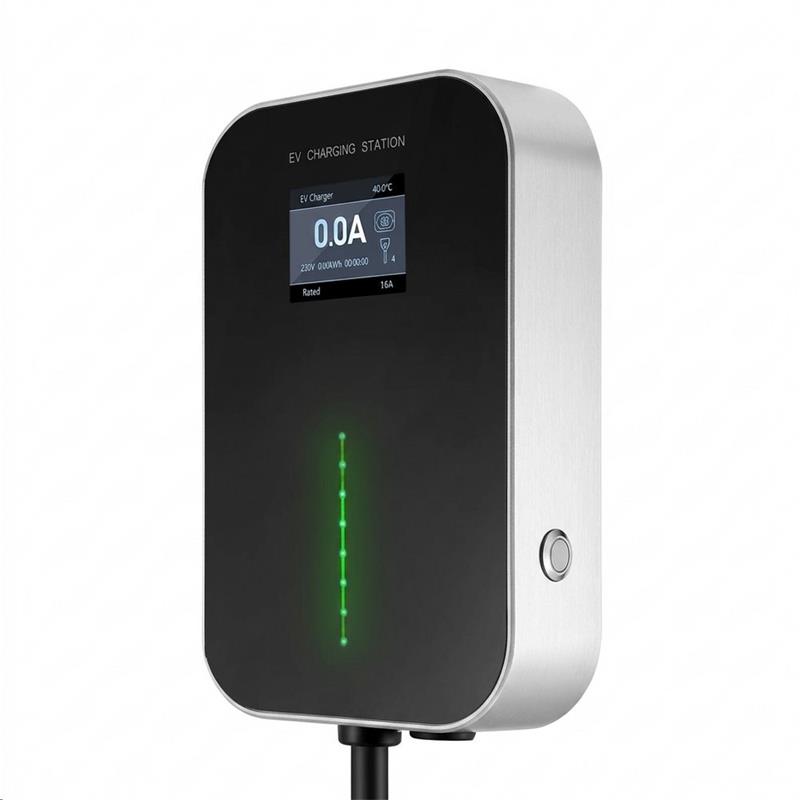

• Uživatelské rozhraní: 3,5" barevný LCD displej + stavový LED indikátor — Poskytuje okamžitý přehled o napětí, proudu, dodané energii a provozním stavu.

• Konektivita a ovládání: Mobilní aplikace EVSEMaster (Bluetooth, Wi-Fi 2,4 GHz) — Umožňuje dálkové nastavení nabíjecího proudu, plánování časů a sledování spotřeby.

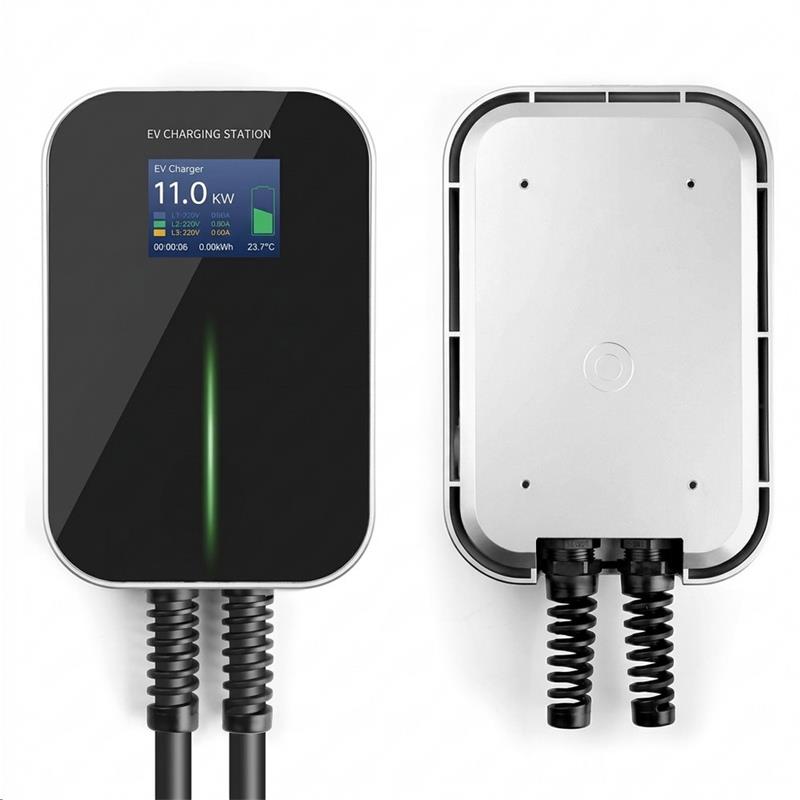

• Způsob montáže: Na stěnu (Wallbox) nebo na volně stojící sloupek — Flexibilní instalace dle stavebních dispozic garáže či venkovního stání.

• Režim autorizace: Plug & Play — Okamžité zahájení nabíjení ihned po zasunutí konektoru do vozu.

• RFID autorizace: Ne — Stanice je navržena pro privátní a firemní prostory s autorizací přes mobilní telefon.

• Dynamické řízení zátěže (DLM): Ne — Vhodné pro instalace s dostatečnou kapacitou hlavního jističe nebo pevnou manuální volbou proudu v aplikaci.

• Komunikační protokol OCPP: Ne — Autonomní nabíjecí stanice bez nutnosti placených cloudových integračních poplatků.

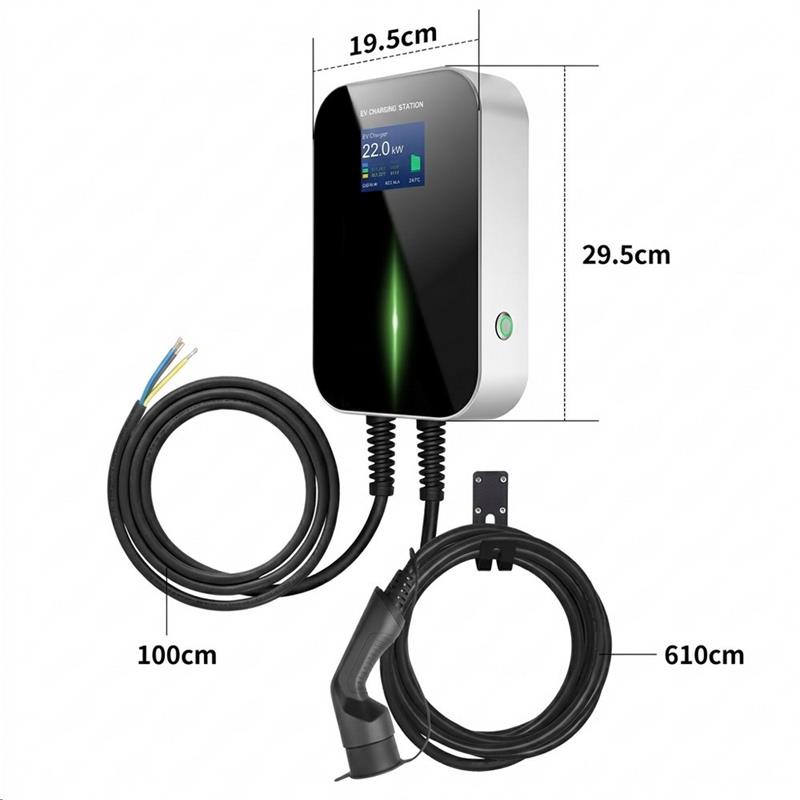

• Rozměry (V × Š × H): 295 × 195 × 65 mm — Velmi kompaktní konstrukce nezabírající manipulační prostor na zdi.

• Hmotnost: 7 kg — Pevné a mechanicky stabilní provedení zaručující dlouhou životnost.

• Certifikace: CE, FCC, CSA, RoHS, ETL, REACH — Oficiální potvrzení shody s bezpečnostními a ekologickými předpisy.


FAQ — Časté otázky zákazníků


1. Jaký jistič a přívodní kabel je potřeba pro instalaci tohoto 22kW wallboxu?

Pro plné využití výkonu 22 kW (32 A) je vyžadován 3fázový přívod kabelem s měděnými vodiči o minimálním průřezu 5× 6 mm² (v závislosti na délce trasy a způsobu uložení doporučujeme konzultaci s elektrikářem) a jištění jističem 32 A s charakteristikou B nebo C. Pokud máte k dispozici pouze jistič 16 A (přívod 11 kW), lze wallbox bezpečně provozovat po nastavení maximálního nabíjecího proudu na 16 A v aplikaci.

2. Bude wallbox fungovat s vozem Škoda Enyaq, který má palubní nabíječku pouze 11 kW?

Ano, naprosto bez problémů. Komunikační protokol Typu 2 zajistí, že si auto a wallbox před zahájením nabíjení vymění informace o svých limitech. Wallbox se automaticky přizpůsobí vozu a bude dodávat přesně 11 kW (3× 16 A). Plných 22 kW zůstává jako rezerva pro budoucí elektromobil nebo návštěvy s vozem podporujícím 22 kW.

3. Musím do podružného rozvaděče instalovat nákladný proudový chránič typu B?

Nemusíte. Wallbox BESEN BS20 je z výroby vybaven integrovanou ochranou RCD Typ A + 6 mA DC. Tato ochrana bezpečně zachytí případný únik stejnosměrného proudu. V domovním rozvaděči tak postačuje standardní a výrazně levnější proudový chránič typu A (30 mA), což představuje úsporu v řádu několika tisíc korun.

4. Jak funguje připojení přes mobilní aplikaci EVSEMaster?

Aplikace komunikuje s wallboxem dvěma způsoby: přímo přes Bluetooth (vhodné, pokud stojíte u vozu) nebo prostřednictvím lokální Wi-Fi sítě (2,4 GHz). Aby bylo možné wallbox ovládat přes Wi-Fi, musí být nabíječka i telefon v dosahu stejné sítě. V aplikaci můžete pohodlně nastavovat nabíjecí proud (např. 10 A, 16 A, 20 A, 32 A), naplánovat noční odložený start nabíjení nebo kontrolovat spotřebované kWh.

5. Mohu nabíječku nainstalovat venku na nekryté parkovací stání?

Ano. Díky certifikovanému krytí IP66 je jednotka zcela prachotěsná a chráněná i proti intenzivně stříkající vodě a prudkému dešti. Robustní tělo s mechanickou odolností IK10 odolá nárazům kamínků i neopatrné manipulaci. Provozní rozsah od -25 do +55 °C zaručuje bezproblémové fungování ve všech ročních obdobích.

6. Je 5,5metrový kabel součástí balení, nebo se musí dokupovat?

Kabel je pevnou součástí wallboxu a je osazen konektorem Mennekes Typ 2. Délka 5,5 metru je optimální pro většinu garáží a parkovacích stání, protože bez problémů dosáhne k nabíjecímu portu vozu zaparkovaného popředu i pozadu.

7. Lze wallbox namontovat na samostatně stojící sloupek?

Ano. Ačkoliv je stanice primárně určena k montáži na pevnou stěnu, zadní montážní deska je kompatibilní i s volně stojícími ocelovými sloupky určenými pro EV nabíječky. Sloupek lze využít v situacích, kdy na parkovišti není k dispozici obvodová zeď.

8. Kdo smí nabíjecí stanici zapojit do elektrické sítě?

Montáž a zapojení do rozvaděče smí provádět pouze kvalifikovaný elektrotechnický odborník s platným osvědčením dle Zákona č. 250/2021 Sb. a Nařízení vlády č. 194/2022 Sb. Po instalaci je nutné vystavení výchozí revizní zprávy, která je podmínkou pro bezpečný provoz a uplatnění záruky.
