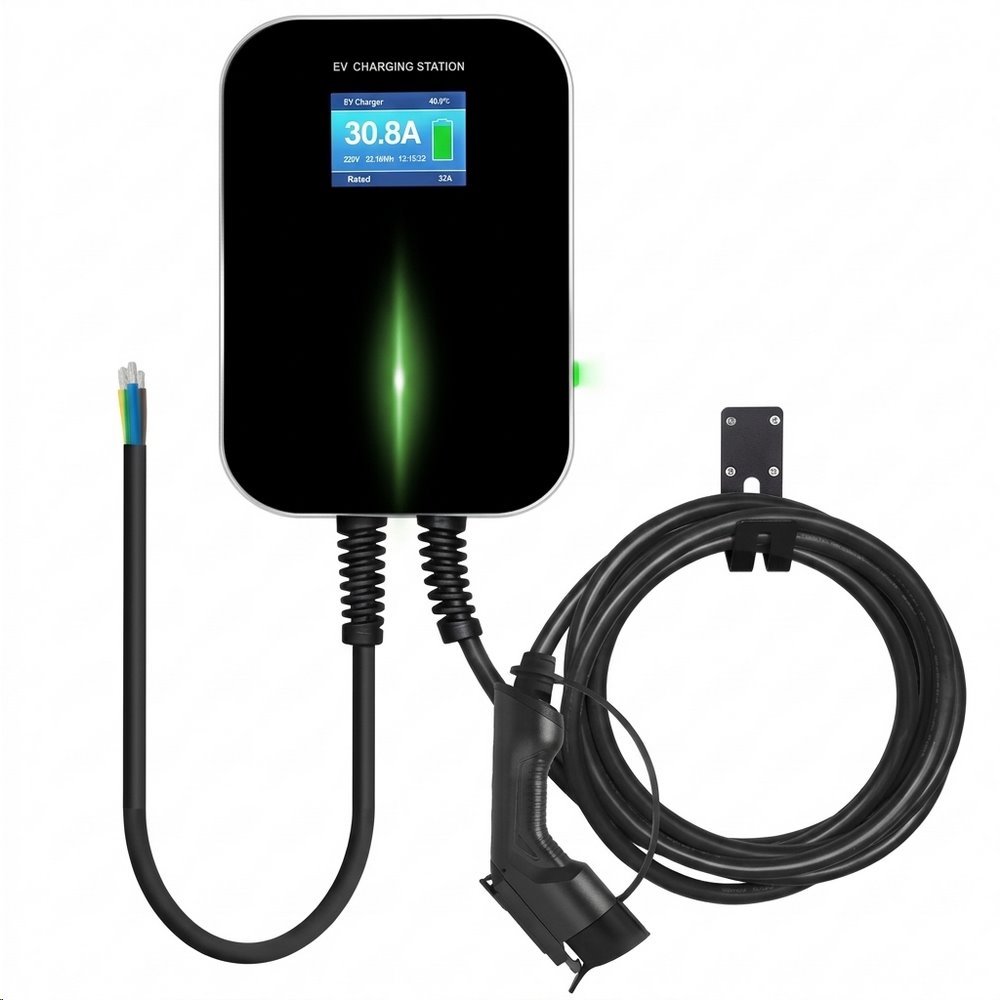

Wallbox BESEN BS20-BC-22KW (Basic), Typ 2, 4.5 m kabel, 400V, 32A

Wallbox BESEN BS20-BC-22KW 22kW — Bezpečné třífázové nabíjení s krytím IP66


Spolehlivá nabíjecí stanice pro privátní i firemní elektromobilitu

Pomalé nabíjení z běžné 230V zásuvky představuje při každodenním provozu elektromobilu časovou ztrátu a při trvalém proudovém zatížení i bezpečnostní riziko pro domovní rozvody. Běžný jednofázový odběr nedokáže efektivně pokrýt potřeby moderních akumulátorů s kapacitami přesahujícími 60 kWh, což vede k dlouhým prostojům vozidla. Provozovatelé privátních elektrovozů i firemních flotil proto vyžadují výkonné, technicky zabezpečené a certifikované řešení, které minimalizuje dobu stání a zároveň respektuje limity stávající elektroinstalace.

Nástěnná nabíjecí stanice Wallbox BESEN 20-BC BASIC poskytuje stabilní třífázový nabíjecí výkon až 22 kW při proudu 32 A, čímž zkracuje proces nabíjení na zlomek původního času. Díky možnosti skokové regulace proudu v rozsahu 10, 16, 25 a 32 A pomocí bočního tlačítka lze odběr okamžitě přizpůsobit hodnotě hlavního jističe nebo souběžnému provozu dalších spotřebičů v objektu. Integrovaný proudový chránič s detekcí stejnosměrného reziduálního proudu (Typ A + 6 mA DC), pancéřové šasi ze slitiny hliníku a nerezové oceli s krytím IP66 a přehledný 3,5" barevný LCD displej vytvářejí technologicky vyspělý celek připravený na intenzivní vnitřní i venkovní zátěž.


Klíčové parametry a přínos pro provoz


• Třífázový nabíjecí výkon až 22 kW (400 V / 32 A) — plně nabije běžný elektromobil s odpovídající palubní nabíječkou během 3 až 4 hodin.

• Čtyřstupňová regulace proudu (10 / 16 / 25 / 32 A) — umožňuje manuální omezení příkonu stiskem bočního tlačítka pro ochranu hlavního jističe před přetížením.

• Jednofázový i třífázový provoz (výkon 7,2 kW až 22 kW) — zajišťuje univerzální flexibilitu pro různé typy přívodních sítí a palubních nabíječek.

• Integrovaná ochrana RCD Typ A + 6 mA DC — eliminuje nutnost instalace nákladného externího proudového chrániče Typu B v podružném rozvaděči.

• Robustní šasi s krytím IP66 — garantuje naprostou prachotěsnost a odolnost vůči intenzivnímu proudu vody i silnému dešti při venkovní instalaci bez stříšky.

• Mechanická odolnost třídy IK10 — konstrukce z hliníkové slitiny a nerezové oceli spolehlivě odolává nárazům o energii až 20 J a mechanickému opotřebení.

• Barevný 3,5" LCD displej s LED indikací — zobrazuje v reálném čase síťové napětí, skutečný protékající proud, celkovou dodanou energii v kWh i provozní teplotu.

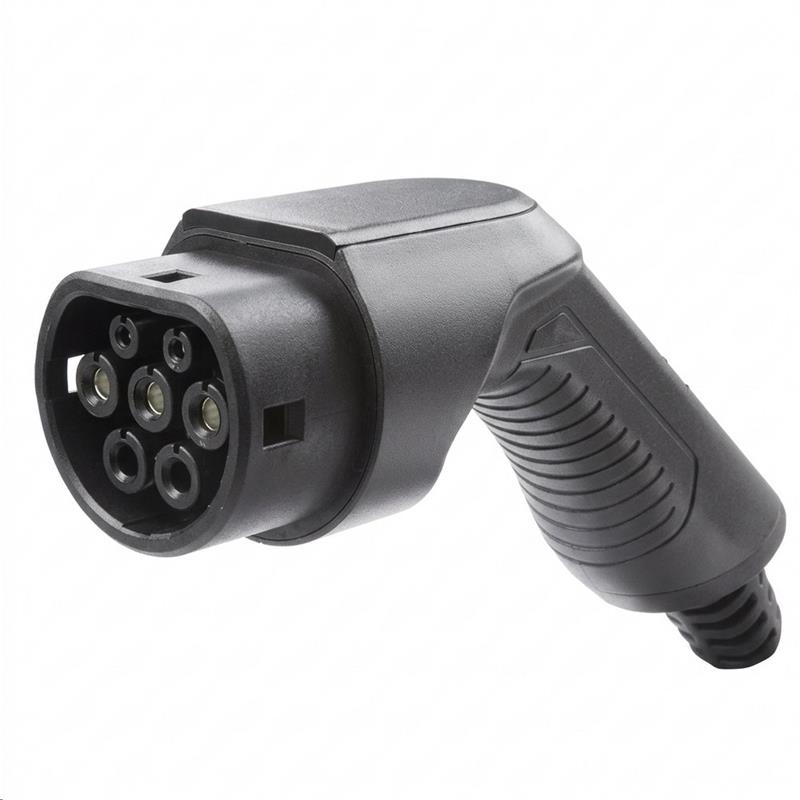

• Pevný nabíjecí kabel Typ 2 o délce 4,5 m — evropský standard IEC 62196-2 zajišťuje pohodlný dosah k vozu bez nutnosti vyndávat kabel ze zavazadlového prostoru.

• Nízká pohotovostní spotřeba pod 8 W — úsporný stand-by režim udržuje provozní náklady na minimální úrovni po celou dobu životnosti.

• Široký teplotní rozsah -25 °C až +55 °C — stanice pracuje bez omezení parametrů v tuhých zimních mrazech i při vystavení přímému letnímu slunci.


Pohodlná rutina a kontrola každého nabíjecího cyklu


Proces nabíjení se s wallboxem BESEN stává přirozenou součástí denního návratu k objektu. Pevně připojený kabel s koncovkou Typ 2 odstraňuje nutnost každodenního rozmotávání přenosných kabelů z kufru vozu; stanici stačí pouze připojit a nabíjení započne automaticky v režimu Plug & Charge. Ergonomická hlavice konektoru bezpečně padne do ruky a kabel o délce 4,5 metru poskytuje dostatečný manipulační prostor bez ohledu na to, zda parkujete přední či zadní částí vozu k nabíječce.

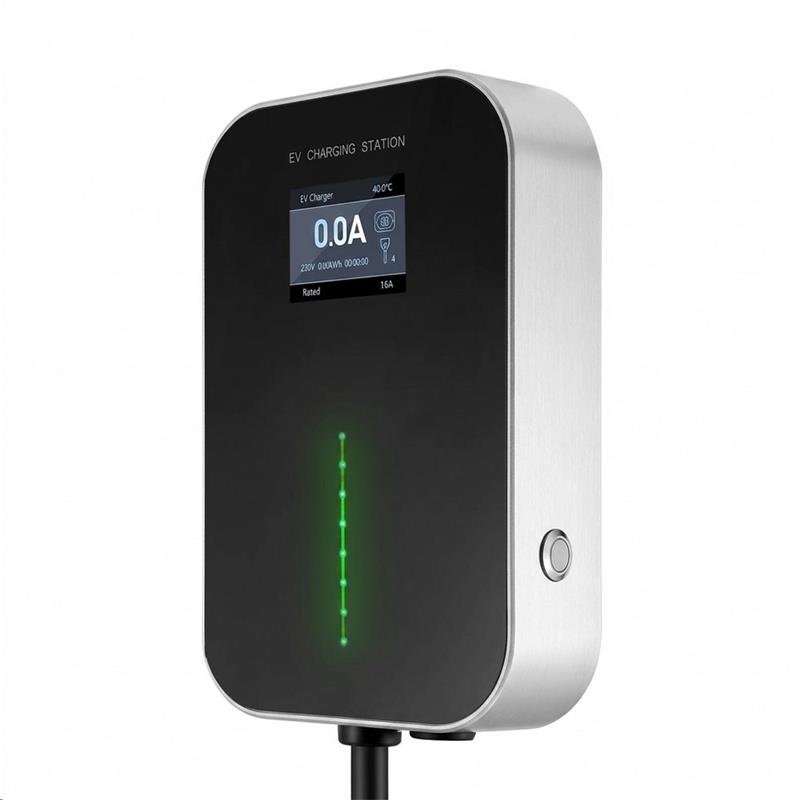

Dominantou čelního panelu je barevný 3,5" LCD displej, který řidiči okamžitě předává exaktní data bez nutnosti otevírat mobilní aplikaci. Na obrazovce lze přímo sledovat aktuální napětí ve voltech, nabíjecí výkon v kilowattech, proteklou energii v kWh, dobu nabíjení i interní provozní teplotu. Pro orientaci z větší vzdálenosti slouží světelná LED indikace, která změnou barvy a světelných pulzů signalizuje pohotovostní stav, aktivní proces dobíjení nebo případnou anomálii v napájecí síti.


Třífázový výkon 22 kW a efektivní řízení příkonu


Wallbox BESEN 20-BC BASIC disponuje masivní výkonovou rezervou. Zatímco standardní třífázové wallboxy v této kategorii disponují pevným výkonem 11 kW (16 A), tento model nabízí plných 22 kW při proudu 32 A. U vozidel s akumulátorem o kapacitě 60 až 80 kWh zvládne zkrátit dobu dobíjení z 20 % na 80 % na přibližně 2 až 2,5 hodiny, což představuje dvojnásobnou rychlost oproti běžným 11kW stanicím.

Pro instalace s omezeným rezervovaným příkonem nebo slabším hlavním jističem je zásadní funkce skokového omezení proudu. Pomocí mechanického bočního tlačítka lze zvolit proudové hladiny 10 A (cca 6,9 kW), 16 A (11 kW), 25 A (17,2 kW) nebo plných 32 A (22 kW). Uživatel tak může výkon operativně snížit například v zimních měsících při souběžném chodu tepelného čerpadla, případně v letních měsících přizpůsobit odběr aktuální výrobě domácí fotovoltaické elektrárny. V jednofázovém zapojení stanice poskytuje výkon až 7,2 kW při 32 A.


Praktické nasazení v privátní sféře, firemních depech a záchranných složkách


Vysoká odolnost a flexibilita předurčují BESEN 20-BC BASIC k nasazení v rozmanitých provozních podmínkách s různými typy elektrických vozidel:

• Domácí nabíjení osobních vozidel: Majitelé vozů s 11kW třífázovou palubní nabíječkou (např. Škoda Enyaq iV / Elroq / Epiq / Peaq, , Volkswagen ID.4 / ID.5, Tesla Model 3 / Model Y, Hyundai Ioniq 5, Kia EV6 či BMW i4) mohou wallbox bezpečně provozovat na stupni 16 A. Pro majitele prémiových vozidel či modelů se sériovou nebo volitelnou 22kW palubní nabíječkou (např. Renault Zoe, Audi e-tron / Q8 e-tron, Porsche Taycan, Mercedes-Benz EQE) pak stanice na stupni 32 A otevírá možnost plného využití maximální rychlosti AC nabíjení.

• Komerční depa a rozvážkové služby: Ve firemním provozu stanice zajišťuje rychlý obrat lehkých užitkových elektromobilů a dodávek (např. Mercedes-Benz eVito / eSprinter, Ford E-Transit, Peugeot e-Expert, Maxus eDeliver). Odolnost šasi s krytím IP66 a IK10 zaručuje bezchybnou funkčnost na otevřených dvorech, kde technika čelí mytí tlakovou vodou, prachu i nechtěným nárazům manipulační techniky.

• Záchranné složky a komunální technika: Díky okamžitému startu bez nutnosti autentizace kartami je wallbox vhodný pro elektrické sanitní vozy, převozové sanitky a školní elektrobusy či mikrobusy, kde je prioritou rychlé zapojení a garance spolehlivého nabití pro další výjezd.


Pro koho je Wallbox BESEN 20-BC BASIC určený


• Majitelé rodinných domů s elektromobilem: Uživatelé, kteří hledají mechanicky odolnou nabíječku na fasádu domu či do garáže s jednoduchým ovládáním bez složitých aplikací a s možností manuální volby nabíjecího proudu podle zatížení domu.

• Správci firemních flotil a logistických areálů: Společnosti provozující užitkové elektromobily, které potřebují bezúdržbové stanice pracující v režimu Plug & Charge s maximálním výkonem 22 kW pro zkrácení prostojů mezi směnami.

• Elektromontážní firmy a revizní technici: Profesionálové vyžadující zařízení splňující přísné normy ČSN EN pro bezpečnost dobíjení. Integrovaná ochrana Typ A + 6 mA DC výrazně zjednodušuje zapojení podružného rozvaděče. Vyžaduje třífázové jištění 3×32 A (charakteristika B nebo C dle délky trasy) a dimenzovaný přívodní kabel (doporučeno CYKY-J 5×6 mm², při delších trasách 5×10 mm²). Instalaci smí provádět výhradně kvalifikovaný elektrotechnolog.


Udržitelnost a úsporný provoz


Konstrukce wallboxu BESEN 20-BC BASIC reflektuje požadavky na dlouhou životnost a šetrnost k životnímu prostředí. Základní konstrukční materiály tvoří slitina hliníku a nerezová ocel, které jsou plně recyklovatelné a na rozdíl od běžných plastových krytů nepodléhají křehnutí vlivem UV záření. Zařízení splňuje evropskou směrnici RoHS, což zaručuje nulový obsah nebezpečných látek (jako olovo, kadmium či rtuť) v elektronických součástkách. Provozní energetická efektivita je podpořena klidovou spotřebou pod 8 W, což minimalizuje pasivní ztráty objektu při nečinnosti stanice.


Technické specifikace


• Typ zařízení: Nástěnná nabíjecí stanice pro elektromobily (Wallbox) — Pevné řešení pro privátní i komerční nabíjení.

• Vstupní napětí: AC 230 V (1 fáze) / 400 V (3 fáze) — Umožňuje jednofázové i třífázové zapojení do rozvodné sítě.

• Vstupní frekvence: 47 ~ 63 Hz — Plná kompatibilita se standardní distribuční frekvencí 50 Hz.

• Maximální výstupní výkon: 22 kW (třífázový režim) / 7,2 kW (jednofázový režim) — Poskytuje nejvyšší technicky dostupný výkon AC nabíjení.

• Maximální nabíjecí proud: 32 A — Umožňuje plné vytížení silnoproudé třífázové přípojky.

• Nastavení nabíjecího proudu: Skokově 10 A / 16 A / 25 A / 32 A — Manuální přizpůsobení rezervovanému příkonu objektu.

• Typ nabíjecího konektoru: IEC 62196-2 (Typ 2 / Mennekes) — Standardizovaný konektor plně kompatibilní se všemi moderními evropskými elektromobily a PHEV.

• Délka nabíjecího kabelu: 4,5 m — Dostatečný rádius pro pohodlné připojení vozu v garáži i na venkovním stání.

• Délka přívodního kabelu: 1 m — Příprava pro bezproblémové napojení do nástěnné odbočné krabice či rozvaděče.

• Integrovaná elektrická ochrana: Typ A + 6 mA DC (RCD) — Bezpečné odpojení při detekci stejnosměrného svodového proudu bez nutnosti drahého externího chrániče Typu B.

• Bezpečnostní funkce: Ochrana proti přepětí, podpětí, přetížení, zkratu, přehřátí a blesku — Komplexní hardwarová ochrana elektroniky wallboxu i palubní sítě vozidla.

• Stupeň krytí: IP66 — Plná prachotěsnost a odolnost proti intenzivnímu proudu vody ze všech směrů.

• Mechanická odolnost: IK10 — Ochrana proti mechanickému poškození a úderům s energií až 20 J.

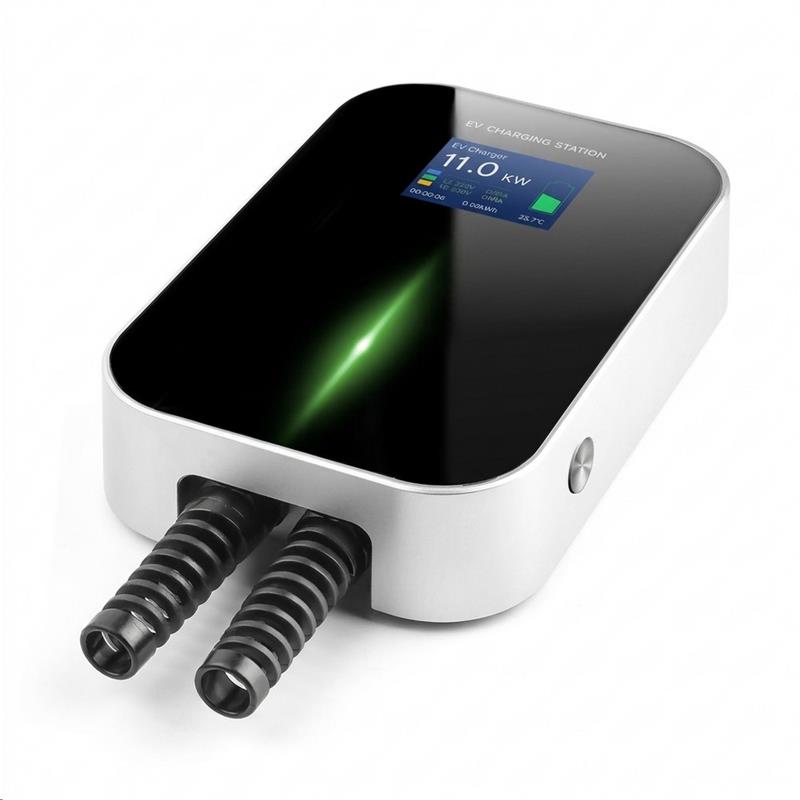

• Materiál šasi: Slitina hliníku a nerezová ocel — Odolnost proti korozi, vysoká pevnost a efektivní pasivní chlazení.

• Uživatelské rozhraní: 3,5" barevný LCD displej — Zobrazení napětí, proudu, výkonu, odebrané energie a teploty v reálném čase.

• Stavová signalizace: LED indikátor — Okamžitá vizuální identifikace provozního stavu a chybových kódů.

• Provozní teplota: -25 °C až +55 °C — Spolehlivý chod v extrémních mrazech i letních horkách.

• Provozní vlhkost: 0–95 % (nekondenzující) — Schopnost dlouhodobého provozu ve vlhkých prostorách a venkovním prostředí.

• Maximální nadmořská výška: < 2 000 m n. m. — Vhodné pro instalaci v nížinách i horských oblastech.

• Klidová spotřeba: < 8 W — Minimální odběr elektrické energie v pohotovostním režimu.

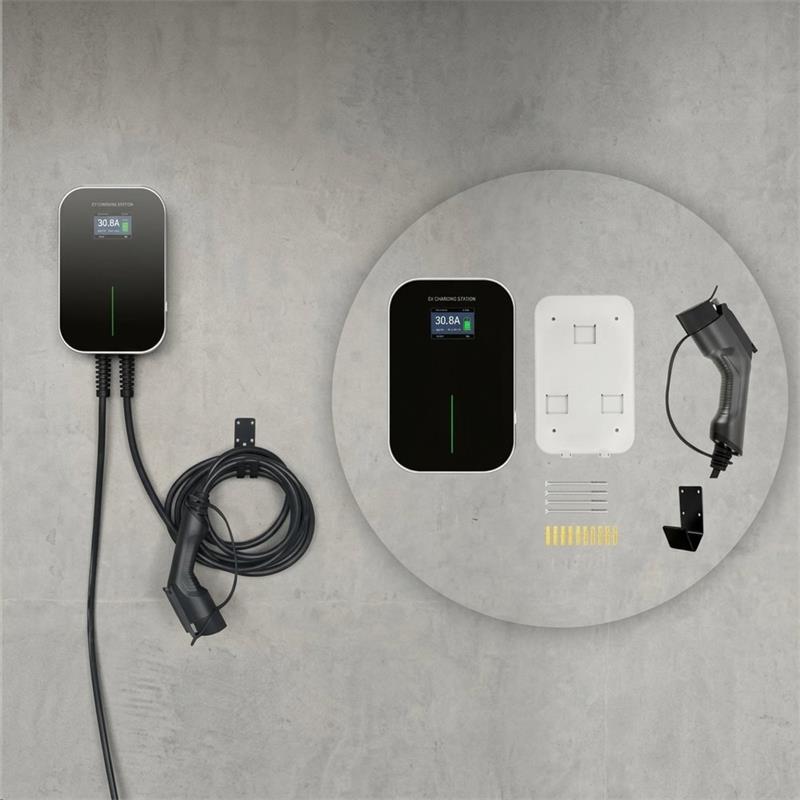

• Způsob montáže: Nástěnná (na zeď) nebo stojanová (na sloupek) — Variabilní umístění na fasádu, zeď garáže nebo volné parkoviště.

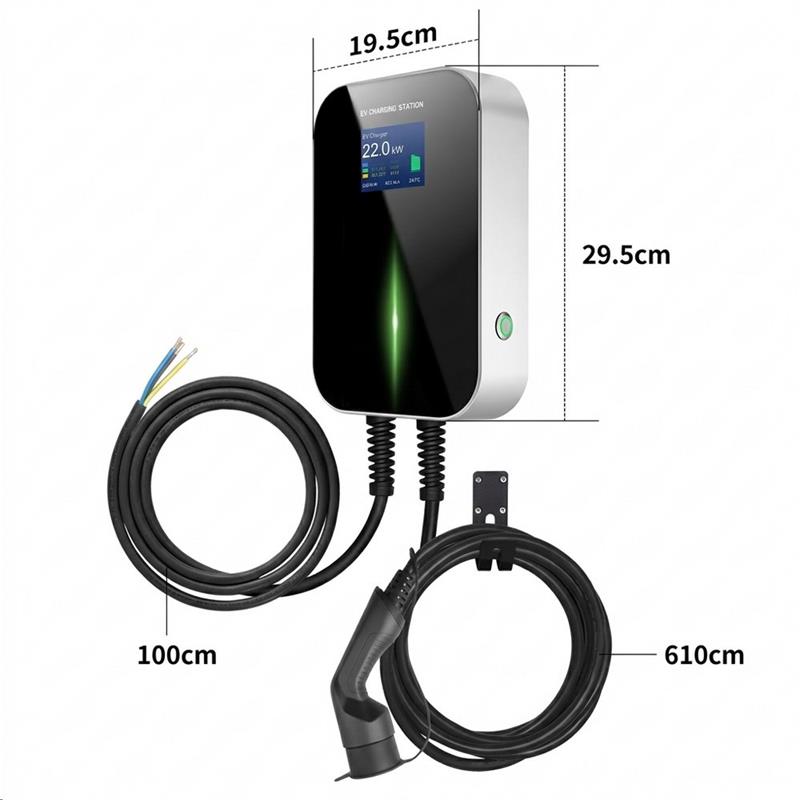

• Rozměry stanice: 295 × 195 × 65 mm — Kompaktní rozměry nezabírající nadbytečný prostor na stěně.

• Hmotnost: 8 kg — Masivní konstrukce potvrzující použití kvalitních kovových komponentů.

• Certifikace: CE, FCC, CSA, RoHS, ETL — Garance shody s evropskými a mezinárodními elektrotechnickými standardy.


FAQ — Časté otázky zákazníků


1. Jaké jištění a přívodní kabel jsou potřeba pro instalaci na plný výkon 22 kW?

Pro dosažení plného výkonu 22 kW (32 A) je nutné stanici připojit k třífázovému přívodu 400 V jištěnému jističem 3×32 A s vypínací charakteristikou B (případně C dle impedance smyčky a doporučení revizního technika). Průřez přívodního měděného kabelu musí být dimenzován minimálně na 5×6 mm², při delších trasách kabeláže (nad cca 20 metrů) doporučujeme průřez 5×10 mm² pro zamezení úbytků napětí.

2. Mohu nabíječkou nabíjet elektromobil, který podporuje maximální výkon pouze 11 kW?

Ano. Komunikace mezi stanicí a vozidlem probíhá dle protokolu normy IEC 61851. Vůz si sám řídí proces nabíjení a odebere pouze takový proud, jaký povoluje jeho palubní nabíječka (on-board charger). Při připojení 11kW vozu si auto automaticky omezí odběr na 16 A na fázi. Provoz je zcela bezpečný a nezpůsobuje žádné poškození akumulátoru.

3. Jak funguje přepínání nabíjecího proudu a kdy je vhodné jej využít?

Proud se nastavuje manuálně pomocí mechanického tlačítka umístěného na boku wallboxu. K dispozici jsou pevné hodnoty 10 A, 16 A, 25 A a 32 A. Tuto funkci oceníte, pokud máte na objektu slabší hlavní jistič (např. 3×25 A) a potřebujete nabíjecí výkon snížit, aby nedošlo k výpadku proudu při zapnutí jiných spotřebičů, nebo pokud chcete nabíjecí příkon sladit s aktuálním výkonem solární elektrárny.

4. Je nutné v podružném rozvaděči instalovat drahý proudový chránič Typu B?

Není. Wallbox BESEN 20-BC BASIC obsahuje integrovanou ochranu RCD skládající se z chrániče Typu A a modulu pro detekci reziduálního stejnosměrného proudu 6 mA DC. Díky tomu splňuje platnou normu ČSN EN IEC 61851-1 a do předřazeného rozvaděče postačuje instalovat běžný proudový chránič Typu A, což představuje významnou finanční úsporu na materiálu.

5. Lze wallbox instalovat na venkovní nekryté parkoviště?

Ano, stanice disponuje stupněm krytí IP66, což znamená, že je absolutně prachotěsná a odolá silnému proudu stříkající vody. Masivní hliníkovo-nerezové šasi s odolností IK10 odolává mrazu, přímému slunci i krupobití. Z důvodu uživatelského komfortu při manipulaci s kabelem a displejem je přístřešek výhodou, z technického hlediska však není vyžadován.

6. S jakými automobily je tato nabíječka kompatibilní?

Stanice je vybavena standardním konektorem Typ 2 (Mennekes), který je oficiálním evropským standardem. Je 100% kompatibilní se všemi v Evropě prodávanými elektromobily a plug-in hybridy, včetně značek Škoda, Volkswagen, Tesla, Hyundai, Kia, BMW, Mercedes-Benz, Audi, Porsche, Renault, Peugeot, Volvo a dalších.

7. Lze tento model připevnit na volně stojící sloupek?

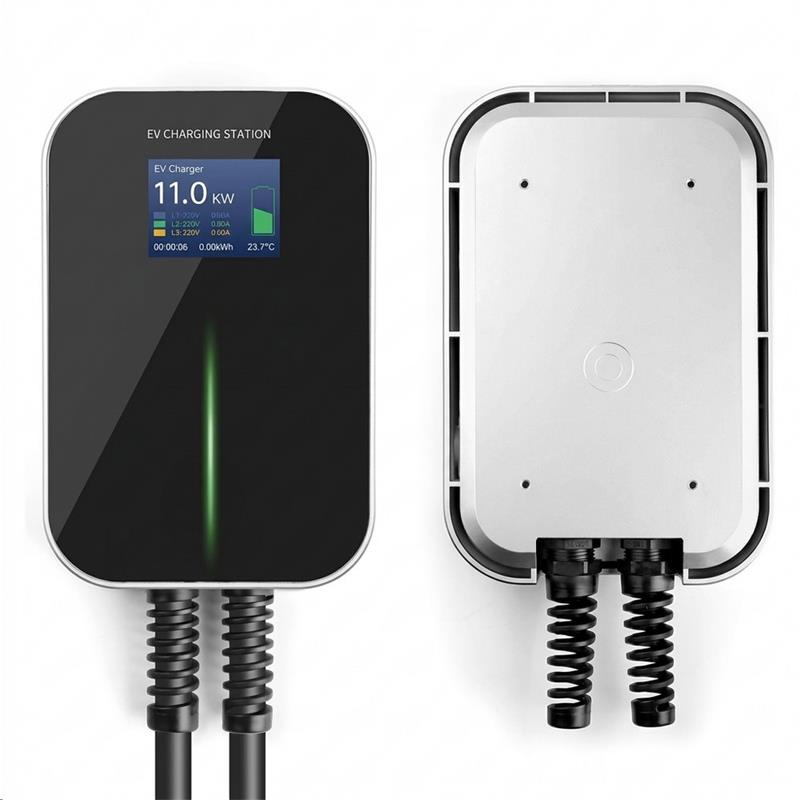

Ano. Přestože je primárně určen pro montáž na stěnu garáže či fasádu budovy, výrobce i trh nabízejí kompatibilní montážní sloupky. Pomocí standardních montážních bodů na zadní straně šasi lze wallbox upevnit na stojan určený pro parkovací plochy a venkovní stání.

8. Co zobrazuje barevný 3,5" LCD displej během procesu nabíjení?

Displej poskytuje komplexní přehled o nabíjecím cyklu v reálném čase: zobrazuje nastavený maximální proud, reálně odebíraný proud, napětí v síti, okamžitý nabíjecí výkon v kW, celkové množství dodané elektrické energie v kWh od zahájení cyklu, dobu trvání nabíjení a provozní teplotu stanice.
